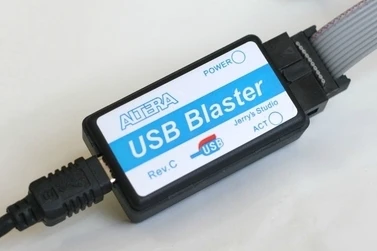

USB Blaster ALTERA CPLD/FPGA загрузка/эмулятор/отладчик

Характеристики для загрузки USB Blaster
1 Поддержка встроенного логического анализатора SignalTap II

2. Поддерживает полный спектр устройств в компании ALTERA

CPLD: MAX3000, MAX7000, MAX9000 и MAXII и т. Д.
FPGA: Stratix, StratixII, StratxIII, Cyclone, CycloneII, CycloneII, ACEX1K, APEX20K и FLEX10K и т. Д.
Активное последовательное устройство конфигурации: EPCS1, EPCS4, EPCS16, EPCS64 и т. Д.
Усовершенствованное устройство конфигурации: EPC1, EPC4 и т. Д.
3 поддерживает три типа режима загрузки: AS, PS и JTAG
4 Поддержка Nios II Встроенный мягкий процессор связи и отладки в системе, Rev.C является последней прошивкой
5 высокая скорость: в 6 раз быстрее, чем обычно используется параллельная загрузка ByteBlasterII
6. Простота в использовании: интерфейс MiniUSB, удобное подключение, 2 режима подсветки для облегчения отладки
7 Примечание: ноутбук почти устранил параллельный порт, поэтому часто используемый ByteblasterMV и ByteblasterII кабель для загрузки не был использован в ноутбуке, поэтому для пользователей ноутбуков использовать usb-кабель для загрузки удобно,-Непременная деталь гардероба в
8 совместимы с ALTERA USB Blaster, в то же время с методом использования, функциональной и производительностью и оригинальной линией загрузки ALTERA

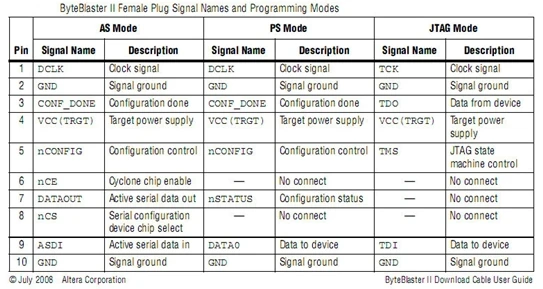

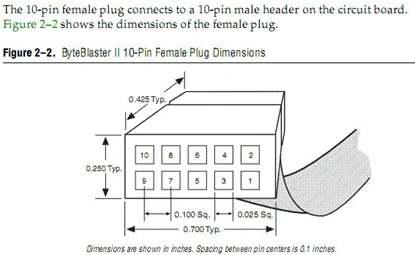

Определение штифта: используется для стандарта Altera, определяемого следующим образом:

Системы конфигурации
1. Поддержка системы WinXP, Win7
2, Quartus II версии 4,0 и выше

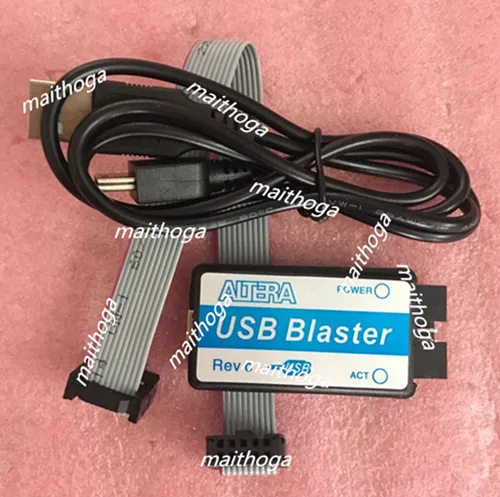

Отгрузочная ведомость
1) 1 * USB Blaster программист
2) 1 * USB кабель
3) 1*10 core JTAG data line
