Онлайн оптовые продажи: можете связаться с нами после оплаты, сообщить нам модель, которая вам нужна.

Автономные платежи: пожалуйста, свяжитесь с нами и обсудите все детали, мы отправим вам товар.

Мы фабрика, мы можем быть настроены импульсный источник питания, у нас есть качественные продукты, низкие цены и быстрая доставка.

Выход

Модель

NES-100-5

NES-100-7.5

NES-100-9

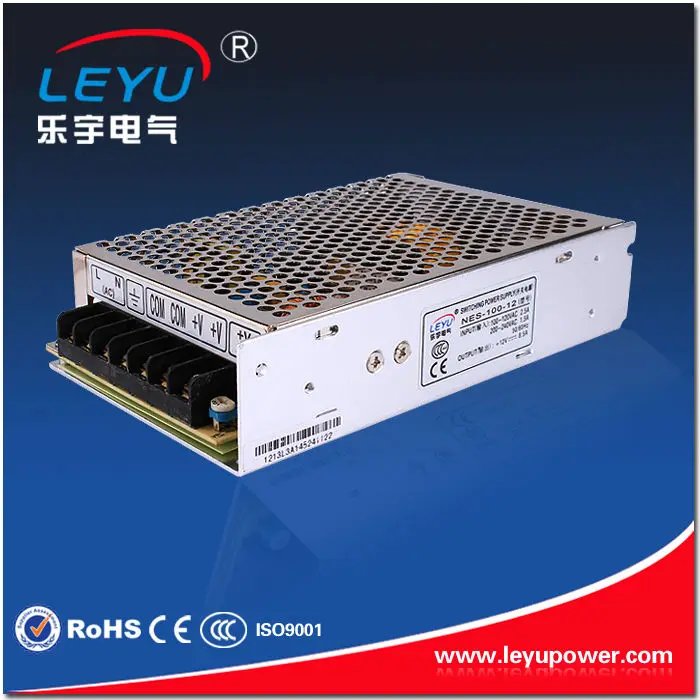

NES-100-12

NES-100-15

NES-100-24

NES-100-48

DC Напряжение

5V

7,5 V

9V

12V

15В

24V

48V

Номинальный ток

20A

13.6A

11.2A

8.5A

7A

4.5A

2.3A

Постоянная сила тока

0 ~ 20A

0 ~ 13.6A

0 ~ 11.2A

0 ~ 8.5A

0 ~ 7A

0 ~ 4.5A

0 ~ 2.3A

Номинальная Мощность

100W

102W

100,8 W

102W

105W

108W

110,4 W

Пульсация и Шум

80mVp-p

120mVp-p

120mVp-p

120mVp-p

120mVp-p

120mVp-p

150mVp-p

Напряжение adj Диапазон

4,75 ~

5,5 V

7,13 ~ 8,3 V

8,55 ~ 9,9 V

11,4 ~ 13,2 V

14,25 ~ 16,5 V

22,8 ~ 26,4 V

45,6 ~ 52,8 V

Напряжение толерантность

2.0%

1.0%

1.0%

1.0%

1.0%

1.0%

1.0%

Нестабильность выходного напряжения

0.5%

0.5%

. 5%

0.5%

0.5%

0.5%

0.5%

Регулирование нагрузки

0.5%

0.5%

5%

0.5%

0.5%

05%

0.5%

Настройка, время самовыравнивания

500 мс, 20 мс/230 В переменного тока 500 мс, 20 мс/115 В переменного тока при полной нагрузке

Время заддержки

30 мс/230 В переменного тока 25 мс/115 В переменного тока при полной нагрузке

Входной сигнал

Напряжение диапазон

85 ~ 132VAC / 176 ~ 264VAC выбран переключателем 248 ~ 373VDC

Частотный диапазон

47 ~ 63 Гц

Эффективность

80%

81%

81%

83%

84%

86%

86%

Переменного тока

2A/115VAC 1.2A/230VAC

Пусковой ток

Холодный старт 36A

Ток утечки

<2mA / 240VAC

Защита

Защита от перегрузки

110 ~ 150% номинальной выходной мощности

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

По сравнению с Напряжение

5,75 ~ 6,75 V

8,6 ~ 10,1 V

10,4 ~ 12,2 V

13,8 ~ 16,2 V

17,25 ~ 20,25 V

27,6 ~ 32,4 V

55,2 ~ 64,8 V

Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности

Окружающая среда

Работая Temp.

-20 ~ + 60 ° c (см. «кривую уменьшения»)

Рабочая влажность:

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 ° c 10 ~ 95% RH

Темп. Коэффициент

0.03% ° c (0 ~ 50 ° c)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. По осям X, Y, Z

Безопасность & EMC

Безопасность стандартов

Дизайн относится к UL60950-1, CB(IEC60950-1),CCC GB4943

Выдерживать Напряжение

I/P-O/P:3KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока/25 ° c/ 70% RH

Электромагнитное излучение

Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3

Иммунитет к излучению

Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, светильник промышленного уровня, критерий А

Другие

Измерение

159*97*38 мм (Д * Ш * В)

Вес

0,55 кг

Упаковка

40 штук/картонная коробка

Обратите внимание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 ° c температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Регулирование линии измеряется от низкой линии до высокой линии при номинальной нагрузке.

5. Регулирование нагрузки измеряется от 0% до 100% номинальной нагрузки.

6. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
