Диагностический инструмент STC SVCI DoIP Jaguar Land Rover с PATHFINDER & JLR SDD V157, программное обеспечение с поддержкой JLR с 2005 по 2019 с функцией онлайн-программирования

STC SVCI DoIP Обзор продукта

Интерфейс автомобильной связи SVCI DoIP (VCI) используется профессиональными инженерами в качестве помощи в диагностике и ремонте электрических и электронных систем транспортного средства. SVCI DoIP предназначен для подключения транспортного средства к настольному ПК, который затем работает через SVCI DoIP для передачи данных и перепрограммирования блока электронного управления (ECU). Используя программное обеспечение для ПК VCI Manager, SVCI DoIP может общаться через USB-кабель.

В svci дсцп является своего рода стандартом инструмент закручивания крышек дой-SAE J2534 интерфейс и ISO22900-2 диагностический блок данных протокола (D-PDU) API. Полная поддержка диагностического программного обеспечения JLR SDD2 и Pathfinder, включая диагностику, обновление ЭБУ, настройку CCF и все функции JLR.

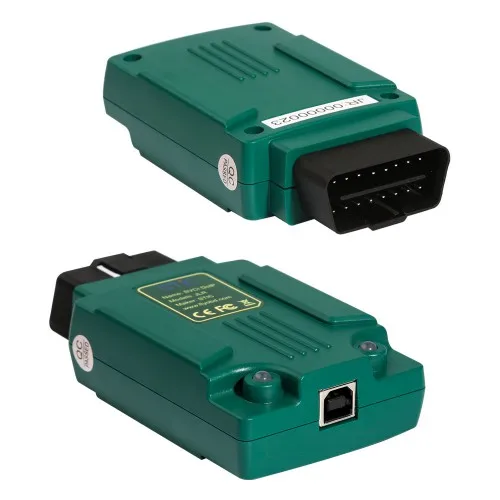

Внешний вид и детали STC SVCI DoIP

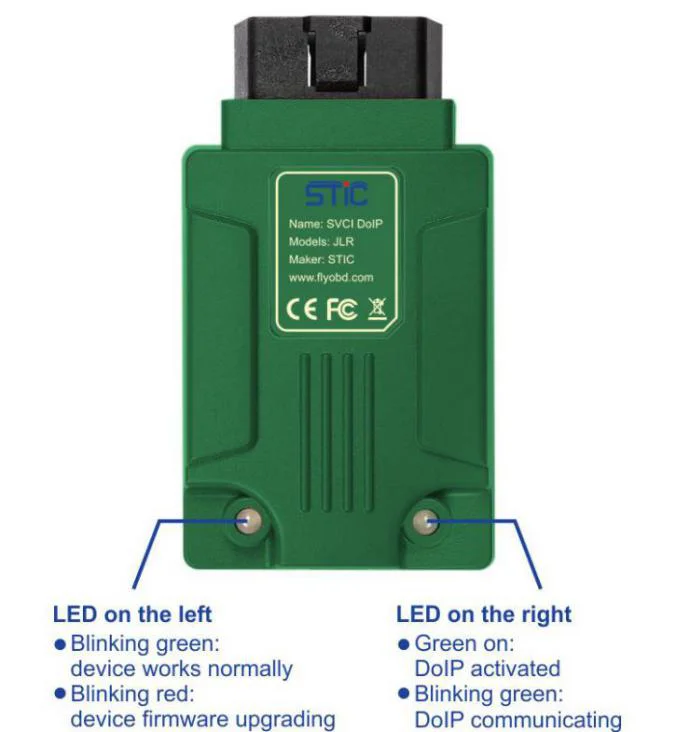

Оборудование SVCI DoIP имеет два светодиодный светильник. Светодиодный индикатор показывает различные состояния. Светодиодный светильник с левым миганием зеленого цвета указывает на то, что оборудование работает нормально, светодиодный светильник, мигающий красный светильник указывает на то, что прошивка обновляется. Светодиодный индикатор справа всегда светится, указывая, что протокол DoIP активирован, светодиодный индикатор справа мигает, указывая, что он общается с протокол DoIP. Как показано на рисунке ниже.

Технические характеристики STC SVCI DoIP

Протокол Тип

Имя протокола

Физической Слои

L CANBUS канал 1 at 125/250/500/1000 Кбит/с
L CANBUS канал 2 at 125/250/500/1000 Кбит/с
L One UART каналы (K & L линии)
L один J1850

Связь Слои

L ISO9141
L ISO14230
L J1850 ШИМ (Ford SCP)
L ISO14229 JLR Powertrain CANBUS
L ISO14229 JLR корпус CANBUS
L ISO14229 JLR шасси CANBUS
L ISO14229 JLR удобный CANBUS
L ISO13400 дсцп

Прочие ожерелья и подвески

L Pin измерение напряжения
Генератор напряжения для программирования l
Внутренний датчик температуры l
L питание через разъем DLC или USB Type B

Список поддерживаемых автомобилей STC SVCI DoIP

Название программного обеспечения

Имени транспортного средства

Модель

Лет

Поддержка функций

SDD2

Land Rover

L316

2005 ~ 2016

Все

L319

2005 ~ 2016

Все

L320

2005 ~ 2016

Все

L322

2005 ~ 2016

Все

L359

2005 ~ 2016

Все

L405

2005 ~ 2016

Все

L494

2005 ~ 2016

Все

L550

2005 ~ 2016

Все

L538

2005 ~ 2016

Все

Ягуар

X100

2005 ~ 2016

Все

X150

2005 ~ 2016

Все

X152

2005 ~ 2016

Все

X202

2005 ~ 2016

Все

X250

2005 ~ 2016

Все

X350

2005 ~ 2016

Все

X351

2005 ~ 2016

Все

X400

2005 ~ 2016

Все

Pathfinder

Land Rover

L405

2017 ~ последняя

Все

L494

2017 ~ последняя

Все

L462

2017 ~ последняя

Все

Ягуар

X152

2017 ~ последняя

Все

X761

2017 ~ последняя

Все

X760

2017 ~ последняя

Все

X260

2017 ~ последняя

Все

Примечание: все модели JLR, производимые после 2016 года, подходят для программного обеспечения pathfinder, устройство SVCI DoIP будет постоянно обновлять и поддерживать новейшие модели JLR.

Как использовать STC SVCI DoIP?

Если вы хотите использовать устройство SVCI DoIP, как правило, вам нужно загрузить и установить три программного обеспечения, они представляют собой программное обеспечение Pathfinder, SDD2 и SDD2 «QuickLoader». Эти три программного обеспечения могут быть установлены в одной и той же операционной системе вместе, и когда вы используете программное обеспечение SDD2, вам нужно будет открыть его с помощью программного обеспечения SDD2 QuickLoader. И когда программное обеспечение устанавливается, устройство должно быть подключено к ноутбуку и автомобилю. Программное обеспечение Pathfinder в основном предназначено для моделей Jaguar Land rover, выпущенных в 2017 году и за его пределами, программное обеспечение SDD2 в основном предназначено для моделей Jaguar Land rover 2016 года и раньше.

Программное обеспечение STC SVCI DoIP, загрузка и установка программного обеспечения

Шаги установки программного обеспечения PATHFINDER:

Шаг 1: перед установкой программного обеспечения, вам нужно убедиться, что диск C имеет емкость более 250 ГБ.

Шаг 2: доступ к программному обеспечению, Центр загрузки, http://www.flyobd.com/shop/download-center/

Шаг 3: выбор элемента «Pathfinder» и загрузка установщика pathfinder

Шаг 4: дважды нажмите на файл, который вы загрузили и сохранили, а затем установите его.

Шаг 5: установщик pathfinder автоматически предложит вам загрузку и обновление программного обеспечения и файлов, необходимых для установки pathfinder (автоматическая загрузка и установка займет до 24 часов в зависимости от скорости загрузки сети).

Шаги установки по SDD2 и SDD2, "QuickLoader":

Шаг 1: загрузка программного обеспечения с http://diagnosticdelivery.jlrext.com/idscentral/

Шаг 2: Выберите файл ddsdd_xxx_full. Exe, скачайте и сохранить его.

Шаг 3: нажмите дважды на файл ddsdd_xxx_full. Exe и установите его.

Шаг 4: выбор SDD2-"quickloader" данный товар находится в http://www.flyobd.com/shop/download-center Загрузите и установите его.

Шаг 5: дважды нажмите на файл «SDD2» QuickLoader. exe» и установите его.

2,2 подключенных устройств

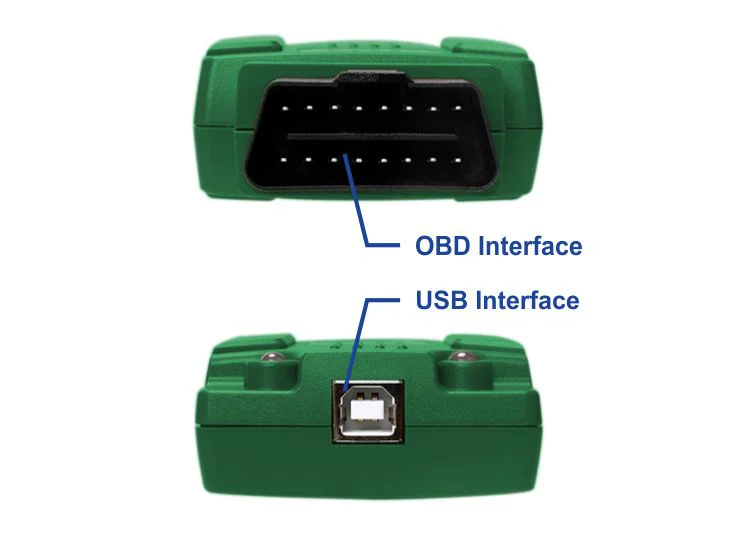

После установки программного обеспечения, вам нужно подключить оборудование к компьютеру, используя usb-кабель. Затем подключите интерфейс OBD транспортного средства через устройство SVCI DoIP или подключите интерфейс OBD транспортного средства и оборудования через Удлинительный шнур OBD. Схема подключения оборудования представлена ниже.

Функция SVCI DoIP по сравнению с JLR VCI DoIP и DA-Dangle DoIP

Продукты

Svci дсцп

JLR VCI дсцп

DA-Dongle DoIP

Установка требования

Неограниченный

Неограниченный

Только win7 32bit системы

Установка процесса

Простой

Простой

Комплекс

Связь Скорость

Самый быстрый

Быстрее

Относительно медленная

Связь стабильности

Стабилизации

Стабилизации

Общие

Автоматическое сканирование для чтения VIN

√

√

√

Чтение ДКН

√

√

√

Чтение одного потока данных

√

√

√

Чтение нескольких потоков данных

√

√

X

ECU перепрошить

√

√

√

ECU конфигурации

√

√

√

STC SVCI DoIP FAQ

1. Что такое SVCI DoIP?

SVCI DoIP-это специальный инструмент для проверки автомобилей, изготовленный компанией BAOCHI для моделей Jaguar Land rover.

2. Что делает SVCI DoIP?

Оборудование SVCI DoIP Совместимо с SDD2 и программное обеспечение Pathfinder, которое может выполнять все функции этих двух программ, включая диагностику, программа, иммобилайзер, изменение настройки CCF, специальные функции и т. д. К слову, оригинальное DoIP устройство может достичь функции, SVCI DoIP также может достичь.

3. Есть ли ограничение версии для SVCI DoIP для использования SDD2 и программного обеспечения pathfinder, и могут ли они использоваться бесплатно?

Оборудование SVCI DoIP совместимо со всеми вариантами SDD2 и pathfinder. Программное обеспечение является бесплатным для использования, и программное обеспечение SDD2 может работать без регистрации.

4. Когда используется программное обеспечение SDD2 и когда используется программное обеспечение pathfinder?

Используйте программное обеспечение SDD2, когда вы сталкиваетесь с автомобилем JLR с 2005-2016, когда вы сталкиваетесь с моделями Jaguar Land rover, выпущенными после 2017 года выпуска модели, вам нужно использовать программное обеспечение Pathfinder.

5. Какие преимущества имеет SVCI DoIP?

Оборудование SVCI DoIP подходит для всех моделей Jaguar Land rover в этом году, и оно обеспечивает все функции Jaguar Land rover. Оборудование SVCI DoIP, компактное и простое в использовании. Кроме того, есть несколько достоинств:

1) Высокоскоростная связь с хостом. (3 м bps)

2) Стабильная связь хоста. (с контролем потока RTS/CTS)

3) Автоматическая загрузка программного обеспечения.

4) онлайн-обновление программного обеспечения и постоянное обновление программного обеспечения.

5) обновление онлайн-прошивки.

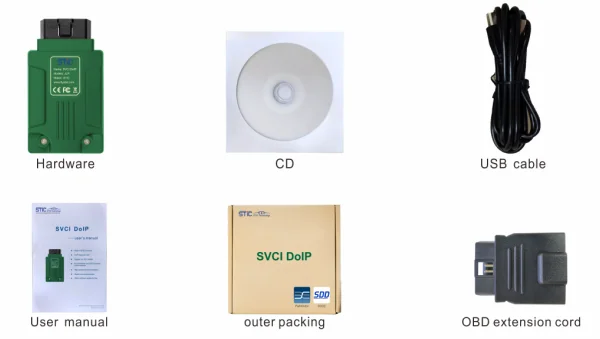

STC SVCI DoIP посылка:
1 шт., оборудование SVCI DOIP JLR DoiP VCI

1 шт. по CD

1 шт. x USB кабель

1 шт., руководство пользователя

Внешняя упаковка-1 шт.

1 шт., удлинитель OBD
