 Вышивка Крестом Пакет включают:

3 осиДля среднего размера маршрутизатор мельница плазмы или лазера

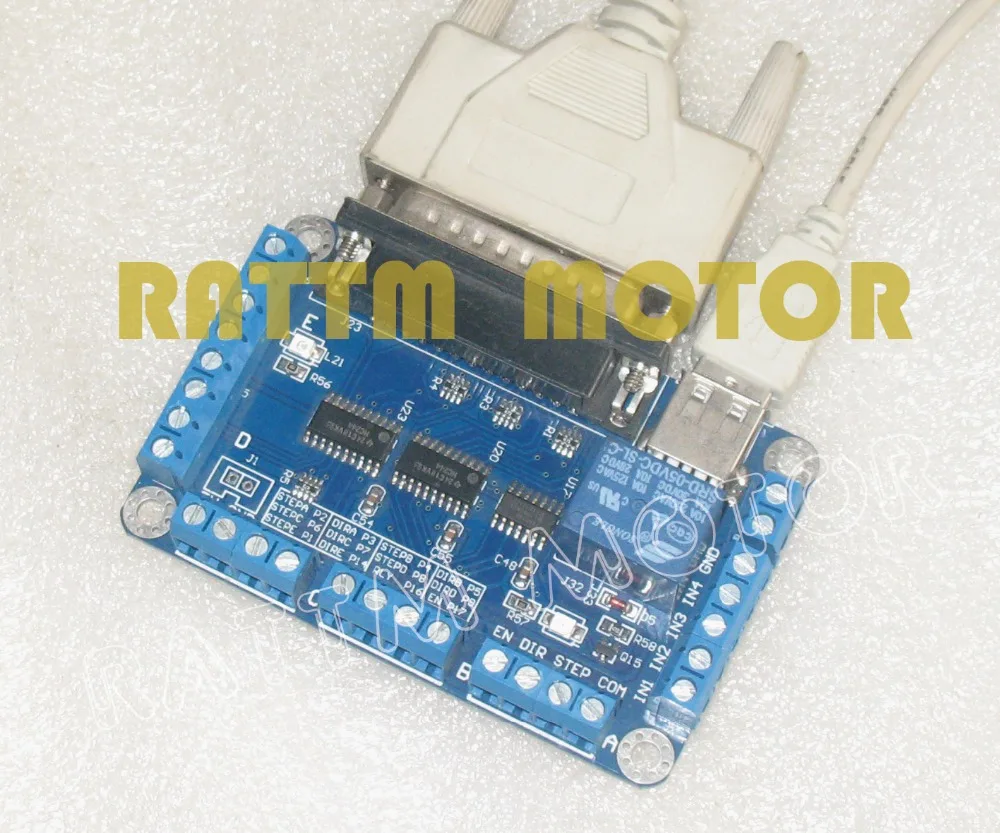

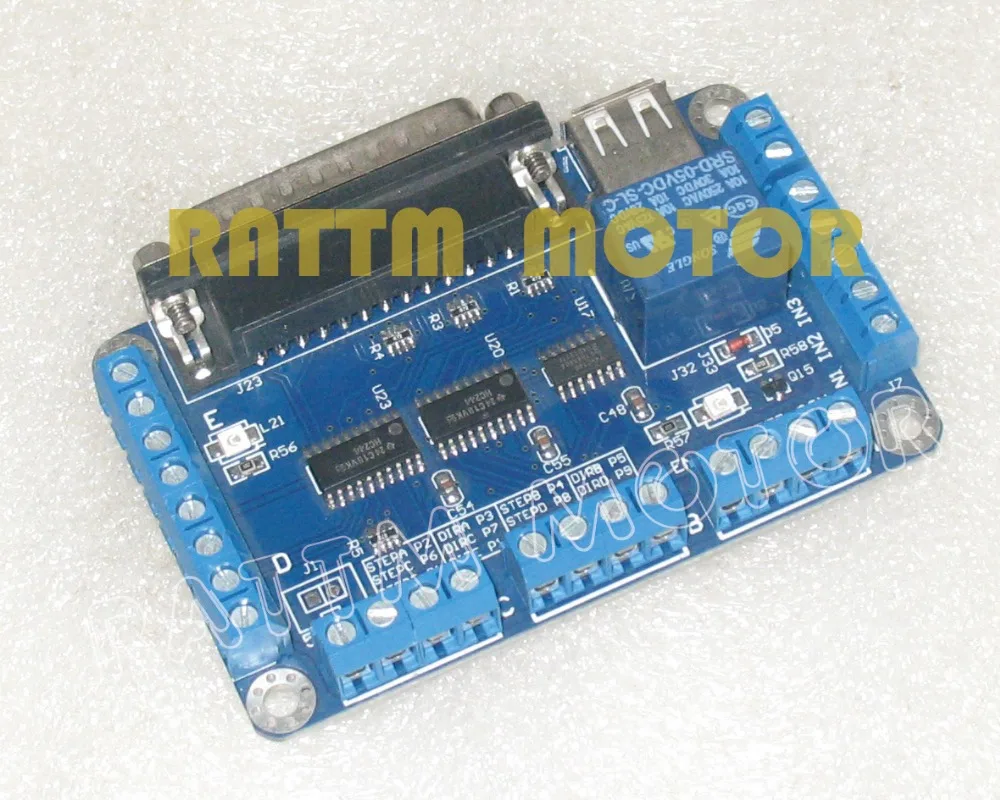

1. Секционная доска 5 оси

2. cw5045 высокий микростеп Степпер мотор водителя

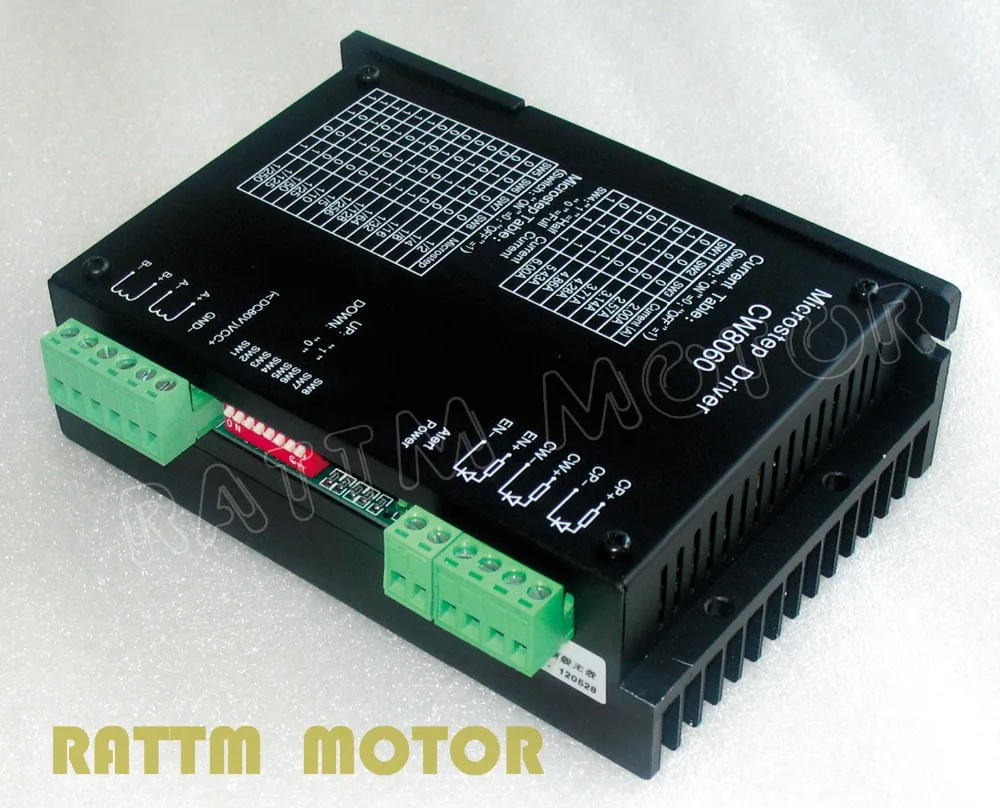

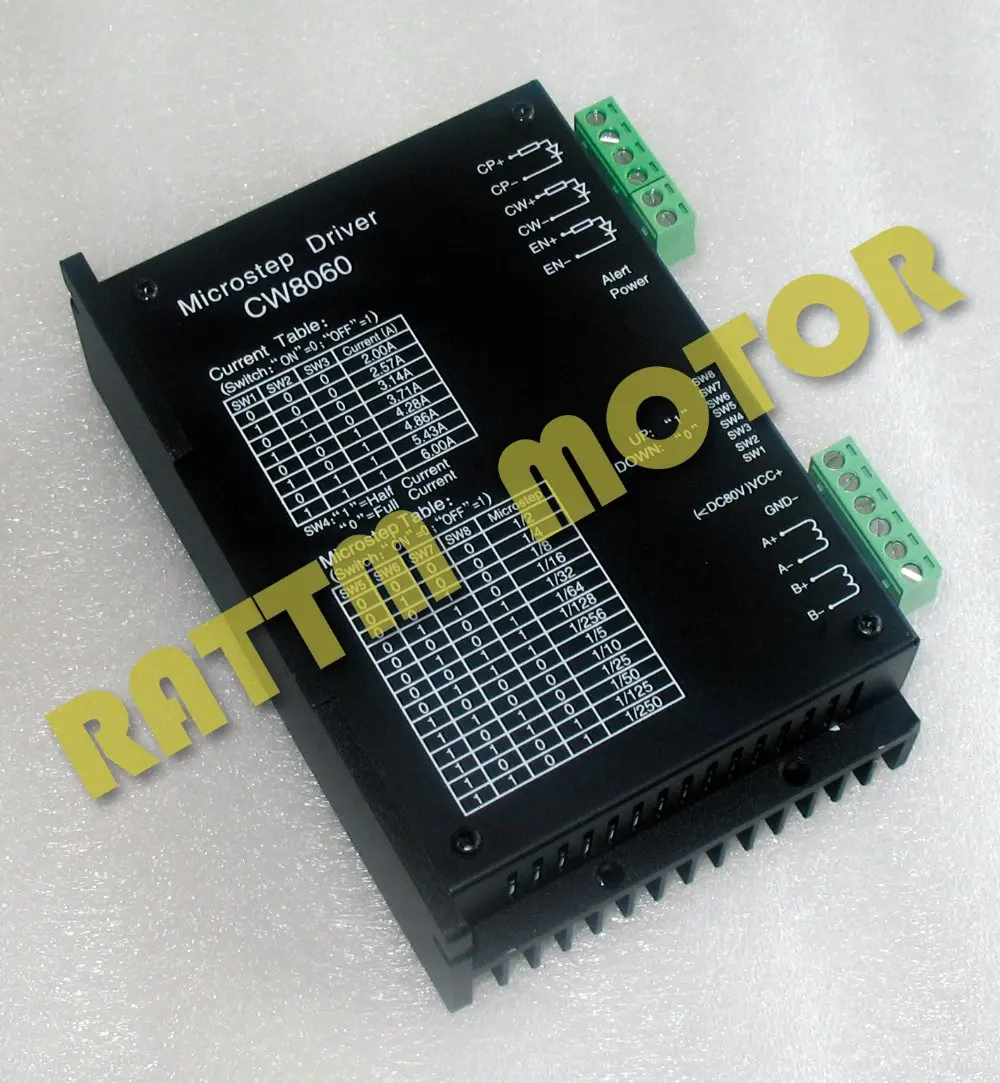

3. CW8060 высокий микростеп Степпер мотор водителя

1. Источник питания постоянного тока: 24 В ~ 80 В

2. Выходной ток: 2 ~ 6А

3. mircostep: 1 (1.8deg), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256;

1/5, 1/10, 1/25, 1/50, 1/125, 1/250

4. Защита формы: сверхподогреваемая защита, блокировка Автоматическая половина тока, Ошибка подключения защиты

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес: <500 г.

8. Рабочая среда: температура-15 ~ 40град влажности <90%.

Порты ввода-вывода:

1. VCC +: DC позитивный Полюс

Примечание: Должен быть охранником от 80 В,

Чтобы не повредить модуль

2. GND: DC Power cathode

3. A +, A-: шаговый мотор с одной намоткой

4. b +, B-: шаговый мотор другой намотки

5. CP +, cp-: ступенчатый импульсный вход + 5 В (повышающий край эффективен, увеличенная продолжительность края> 10us)

6. CW +, CW-: направляющая, уровень напряжения трогал, повышен, высокий к, низкий обратный

7. Отдых +, отдых-: мотор бесплатно

Интерфейс см.На рисунке справа

Примечание:

1, при температуре окружающей среды-высокий или рабочий ток более 3A, починить модуль на большой металлической оболочке, или использовать вентилятор моста вентилятора рассеять тепло, чтобы сделать модуль запускать надежно долгое время.

2, половина тока автоматически: если машина управления не передает сигнал в пол секунды, драйвер вводит половину текущего состояния автоматически для экономии электроэнергии, фазовый ток намотки Эл.

3, фаза неисправности защищена: когда двухфазный электрический механизм связан с драйвером, пользователи имеют возможность подключить этот этап по ошибке, что привело бы к серьезному повреждению водителя. Защищающий канал находится в этом водителе, когда пользователи соединяются по ошибке, водитель не будет поврежден, но электромобиль работает аномально, встряхивать, и выход небольшой. пожалуйста, проверьте, является ли проводка электрических машин ошибкой.

Переключатель выбора:("На = 0, выключено = 1")

1) выбор микроступеней:

SW5

0

0

0

0

0

0

0

0

1

1

1

1

1

1

SW6

0

1

0

1

0

1

0

1

0

1

0

1

0

1

SW7

0

0

1

1

0

0

1

1

0

0

1

1

0

0

SW8

0

0

0

0

1

1

1

1

0

0

0

0

1

1

Micro

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

(2)Текущий выбор:

SW1

0

1

0

1

0

1

0

1

SW2

0

0

1

1

0

0

1

1

SW3

0

0

0

0

1

1

1

1

Ток (A)

2.00

2.57

3.14

3.71

4.28

4.86

5.43

6.00

(3)Полный текущий или половину текущего выбора:

SW4: 0 = полный ток; 1 = пол тока

(4)Импульса выбор:

Обычно настройка по умолчанию является одиночным импульсом.

4. Шаговые двигатели

Высококачественный нема34 Степпер Мотор:

Лист данных (34hs9801, 4A, 878 oz-в или Холдинг крутящий момент, диаметр 14 мм и длина 37 мм с кейслотом):

Рисунок:

23HS2430 Шаговые двигатели:

Голенище:Двойной вал (передняя вал естьДиаметр 21 мм, Длина 21 мм; задний вал 8 мм диаметр 11 длина)

Примечание: Если вам нужен единый вал, пожалуйста, свяжитесь с нами, мы можем производить.

Проводка:

Красный: +

Зеленый:-

Желтый: b +

Синий: B-

4. Переключение блока питания

400 Вт, вход: 100-120vac или 200-240vac, 50/60Гц, выход: 48 В/8.3 А, одиночная Выходная коммутация питания.
