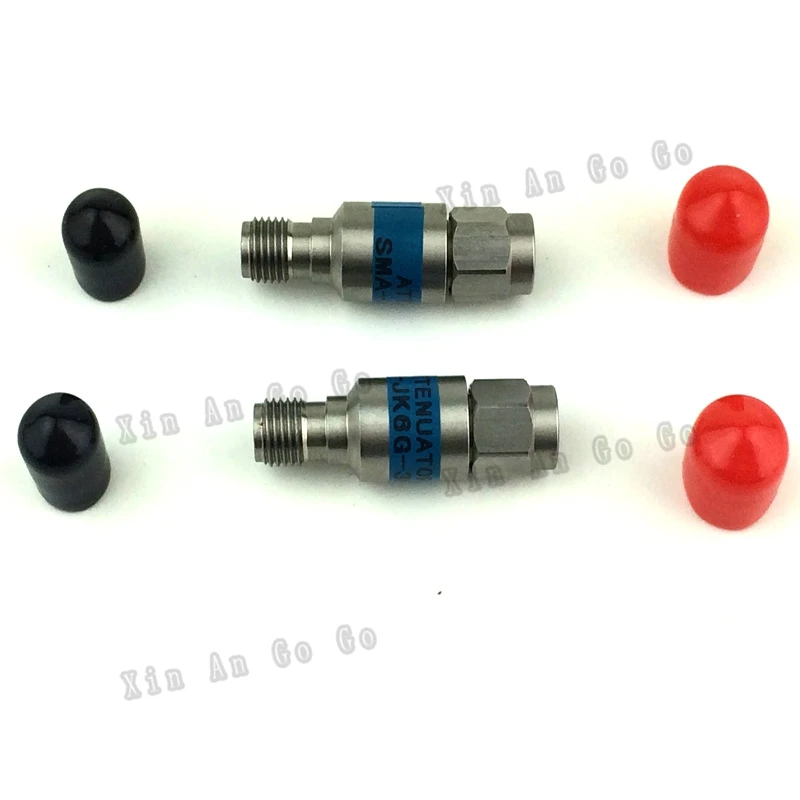

Заводская Продажа коаксиальный аттенюатор SMA типа папа мама 2 Вт постоянный ток 6 0

Заводская Продажа коаксиальный аттенюатор SMA типа папа мама 2 Вт постоянный ток 6 0

Технические характеристики:

Характерное сопротивление: 50 Ом

Частотный диапазон: 3-18 ГГц

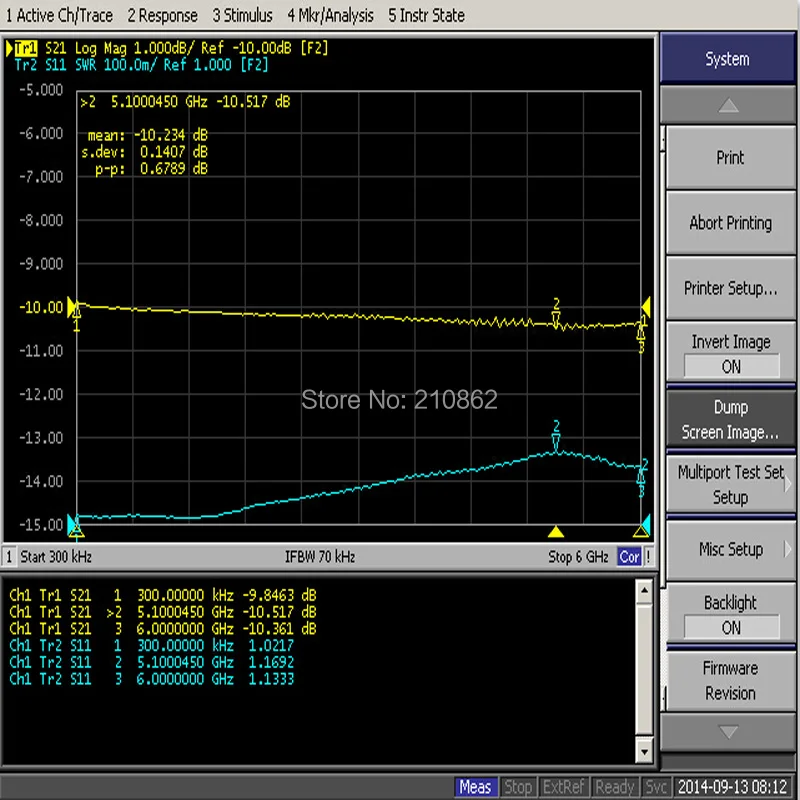

Отношение стоящей волны, 1,30 Макс.

Диапазон мощности: 2 Вт

Количество затухания (дБ) : 10

Материал и покрытие

Корпус: Пассивация из нержавеющей стали

Центральная Игла: Бериллиевая Медь позолоченная

Резьба винта: Пассивация из нержавеющей стали

Изолятор: PTFE

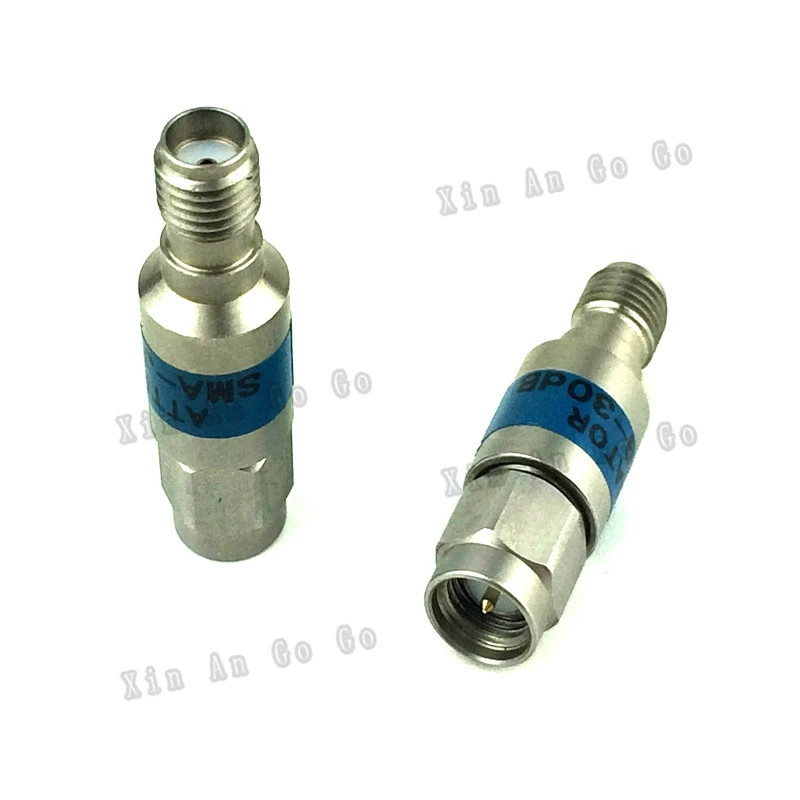

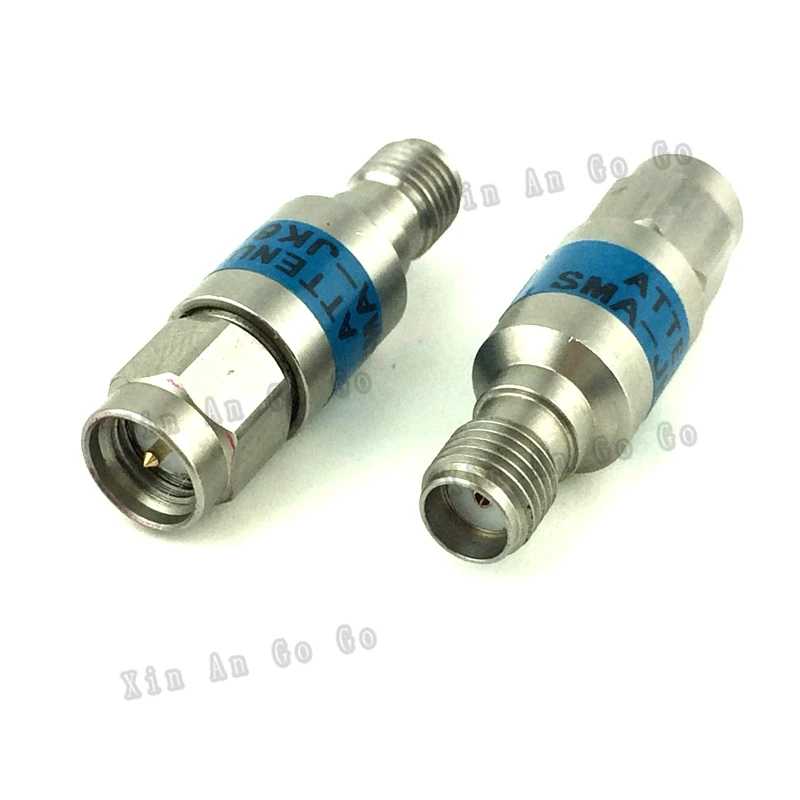

Корпус разъема Стиль: Штекер SMA к разъему SMA

Вес: 0,09 кг

Основные параметры

1) затухание: используются для описания процесса передачи от одного конца до другого конца сигнала уменьшения мощности. Несколько доступных или коаксиальных децибелов номер для экспресс-доставки.

2) VSWR: равен характеристическому соединению импеданса в линии передачи и выходному соотношению сопротивления нагрузки.

3) Максимальная средняя мощность: при снижении выходного сопротивления сопротивление, самая высокая рабочая температура в указанном на долгосрочной перспективе добавляется к распаду на входе в самый мощный. При падении рабочей температуры до 20 и ordm; C, Входная мощность до 10 мВт, распад другого индекса не должен меняться.

4) Потеря коэффициента мощности: когда входная мощность от 10 мВт до номинальной мощности, изменение значения потери вставки (дБ).

5) Максимальная пиковая мощность: в условиях распада выходного сопротивления, Максимальная рабочая температура в указанном времени, в указанное время, добавьте к разложению на входе в ширину импульса 5 мс максимальной пиковой мощности. При падении рабочей температуры до 20 и ordm; C, Входная мощность до 10 мВт, распад другого индекса не должен меняться.

6) Температурный коэффициент: при максимальной рабочей температуре диапазон вставки потери самое большое изменение, с dB / & ordm; C сказал.

7) удар и вибрация: спад должен занимать три направления удара и вибрации.

8) Потеря вставки частотного отклика: в 20 и ordm; C, частотный диапазон значений потери вариации (дБ).

9) Предел рабочей температуры: спад работает в максимальной входной мощности самой высокой температуры (и ordm; C).

10) Номинальное отклонение вносимых потерь: в 20 и ordm; C, входная мощность, когда 10 мВт измерение вносимых потерь и Номинальное отклонение значения.

11) срок службы соединения: количество раз нормального подключения/отключения; В жизни положения во всех электрических и механических индексах должны соответствовать индексным требованиям.

12) Интермодуляционные Искажения: Интермодуляционные Искажения по составу случайных сигналов, это из-за нелинейных факторов устройства и генерации. Особенно необходимо сфокусироваться на первых трех искажениях интермодуляции, потому что первые три продукта интермодуляции самые большие и не должны быть фильтром. Первые три метода тестирования уровня интермодуляции-два и т. Д. Чистого сигнала (f1 и f2) в тестируемое устройство, первые три интермодуляции появятся на выходе f1-f2 спектра и 2 f2-f1 месте. Первые три продукта интермодуляции по отношению к размеру f1 или f2 для определения, сказал-dBc.
