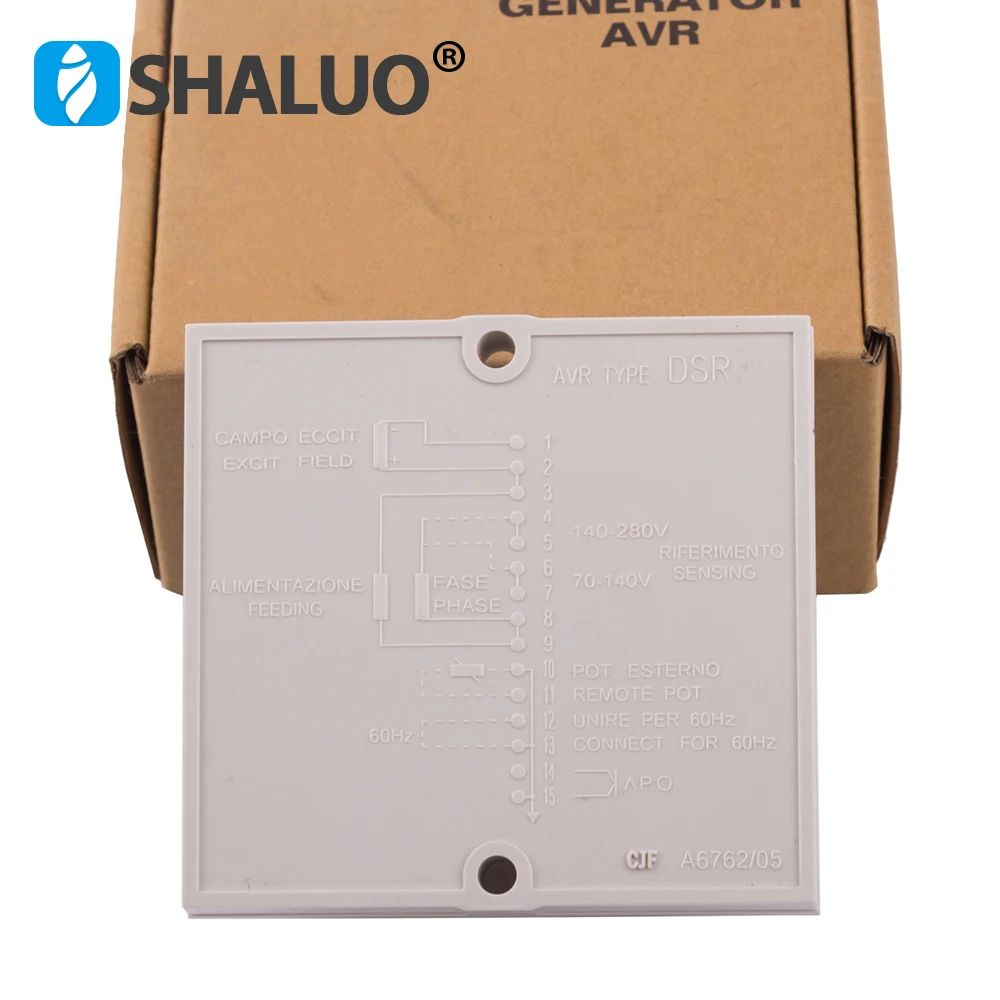

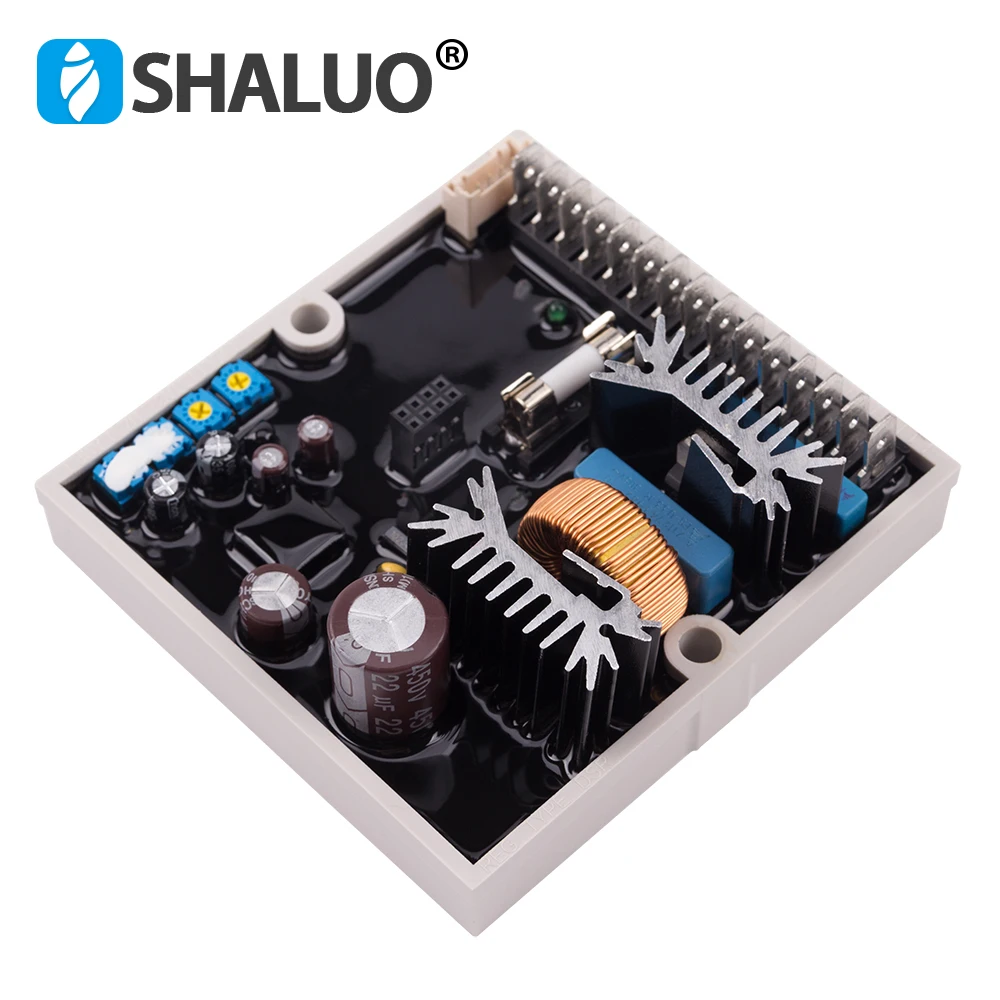

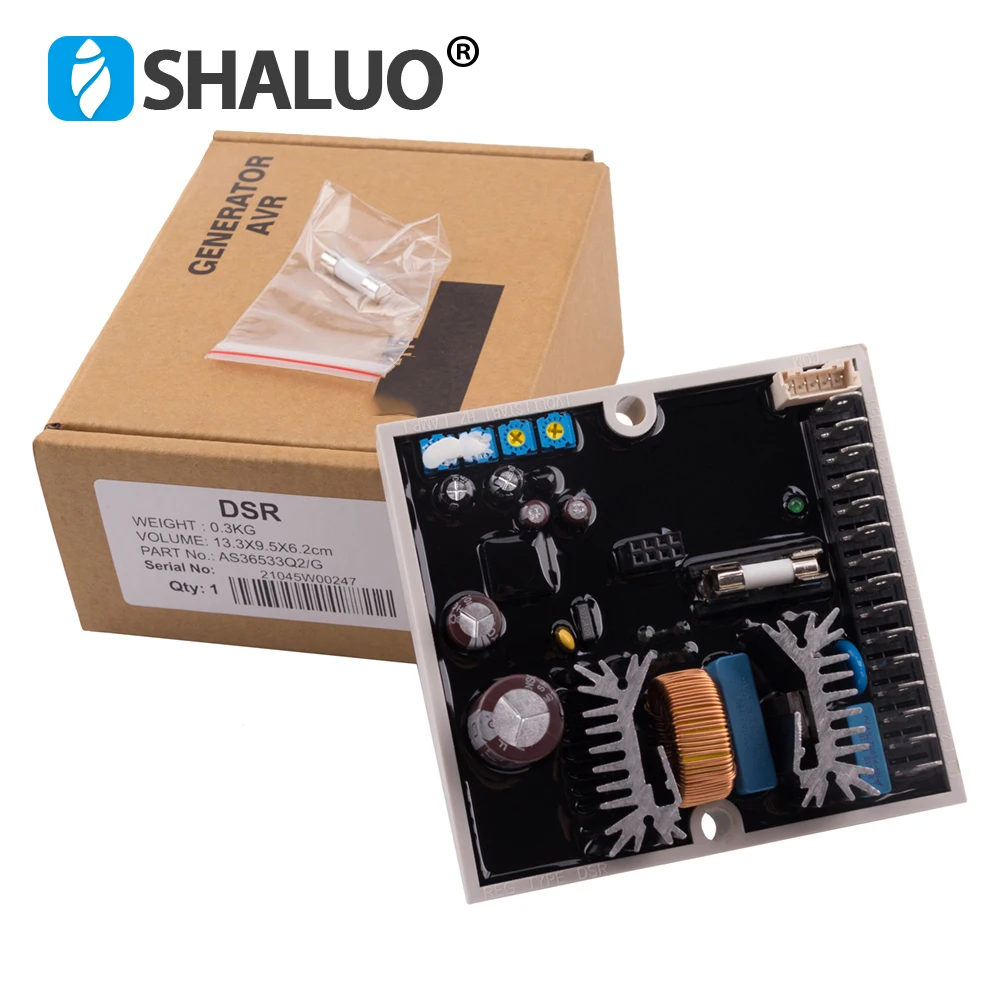

DSR AVR Автоматический регулятор напряжения для Mecc Alte дизельный генератор

DSR AVR Автоматический регулятор напряжения для Mecc Alte дизельный генератор стабилизатор регулятор генератора



Технические данные DSR-это регулятор напряжения для синхронные генераторы, предназначенные для автономной работы и калибровки; Для максимальной производительности регулятор должен быть воспринят как часть системы, состоящая из как минимум трех компонентов: DSR (блок управления), модуль связи (например, DI1) и блок наблюдения, Как показано на рис. 4 или 12. Разъемы для подключения к генератору питания и модулю связи расположены на регуляторе DSR. Блок наблюдения может быть изготовлен из персонального компьютера, другого «синхронного» устройства или обоих устройств; Он не имеет функции управления системой в режиме реального времени, но позволяет программировать и визуализировать все рабочие параметры DSR. Если он оснащен последовательным интерфейсом RS485 или RS232, для его подключения необходим модуль связи DI1. Характеристика • Полностью цифровой регулятор, основанный на DSP • Установка бортовой машины • Подходит для всех саморегулируемых генераторов • Напряжение: 40Vac 270270vac (от вспомогательной обмотки, выходного напряжения или PMG) • Диапазон частот: 12 Гц ÷ 72 Гц • «Определение» напряжения с истинным rms или средним измерением (70 ÷ 280 В переменного тока) • Максимальный непрерывный выходной ток: 4Adc; • Точность регулирования напряжения: ± 1% от нагрузки без нагрузки до номинальной нагрузки в статическом состоянии, с любым коэффициентом мощности и частотными вариациями от-5% до + 20% от номинального значения. • Переходное падение мощности и перенапряжение в пределах ± 15% • Время восстановления напряжения в пределах ± 3% от установленного значения, менее 300 мс. • Переходное перенапряжение во время запуска: менее 5% от номинального напряжения. • Однофазное распознавание • Параметры: вольт, удар, ампер и Гц могут быть установлены с триммерами (по умолчанию) 50/60 Гц через a «Jumper» (по умолчанию); Все параметры могут быть запрограммированы через программное обеспечение. • Аналогичное дистанционное управление выходным напряжением возможно через внешнее напряжение (0 ÷ 2,5Vdc) или с линейным потенциометром 10 кОм. • Температура окружающей среды: -25 °C ÷ + 70 °C • Защита от низкой скорости с регулируемым порогом и наклоном • Сигнализация перенапряжения и низкого напряжения • Защита от перегрузки по току с задержкой • Управление временными короткими замыканиями (запуск асинхронных двигателей) • Выход открытого коллектора (не изолирован) сигнальное устройство защитных устройств (изоляция на опциональном модуле DI1) с программируемой активацией в отношении индивидуальных сигналов тревоги и возможностью задержки вмешательства. • Хранение аномальных условий эксплуатации (тип сигнализации, количество событий, продолжительность последнего события, общее время) • Запоминание времени работы регулятора (Начиная с версии 11 прошивки) • Интерфейс последовательной связи RS232 и RS485 (с дополнительным модулем DI1) Предупреждение: работа DSR не указана ниже 12 Гц.
