Автоматический датчик слежения за солнечной батареей двухосевой оптический

Автоматический датчик слежения за солнечной батареей двухосевой оптический

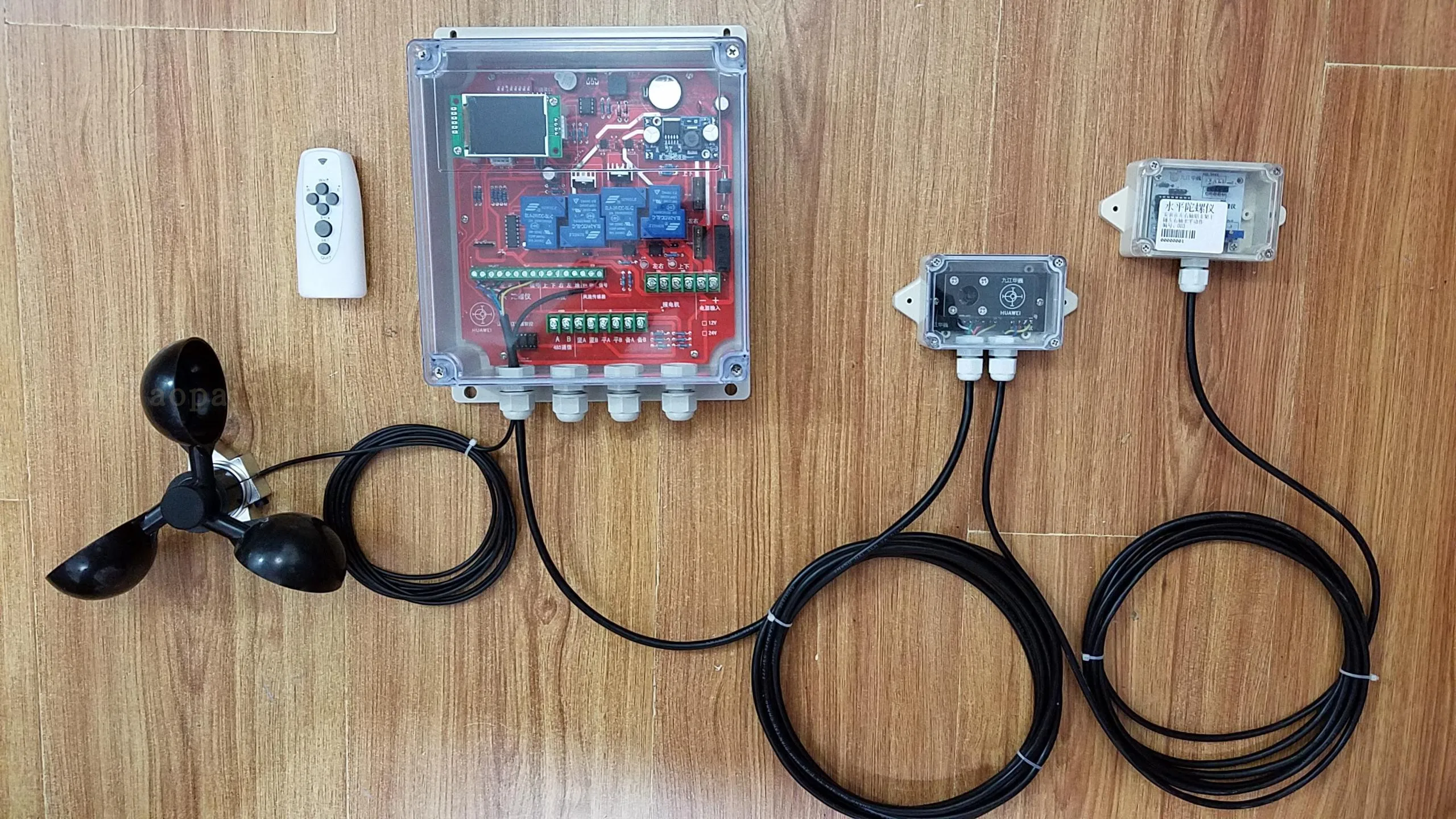

Этот контроллер является двухосным контроллером слежения от солнца. Механическая конструкция с двумя осями может управляться автоматически от солнца с помощью мотора щетки постоянного тока, функции двойного режима отслеживания, в солнечные дни, точное оптическое отслеживание, пасмурные дни, приблизительное Отслеживание с углом наклона и часами, с функцией гироскопа, осанкой Угол чувствительной платформы, с программным обеспечением ПК, все виды параметров могут быть отображены и установлены на компьютере.. Функция переменной скорости вождения, подходит для всех двухосных систем sun tracking platform, управляемых двигателем постоянного тока. См. Инструкции для Детали.

Двухрежимная двухосевая Солнечная Автоматическая система контроля слежения Спецификация

Эта система управления может осуществлять двухрежимное автоматическое управление механической структурой с двумя осями для реализации функции механической структуры с двумя осями для автоматического отслеживания солнца. Двойной режим включает светильник и режим отслеживания памяти.

Механическая структура с двумя осями, ориентированная на эту систему управления, заключается в том, что правая и левая оси являются вращающимися колоннами, а ось кувшин качается на левую и правую оси. Приводной двигатель-двигатель с щеткой постоянного тока. Ток одного двигателя не более 5А. Рабочее напряжение двух двигателей должно быть последовательным. Номинальное напряжение двигателя контроллер адаптируется 12 или 24 В, а двигатель по умолчанию 24 В

Система управления имеет двойной режим автоматического контроля слежения, оснащенный оптической головкой обнаружения отверстий, гироскопом и схемой часов, дополненной релейной двухваловой схемой привода и трубка с полевым эффектом PWM схема переменной скорости привода, И принимает 2,2-дюймовый цветной ЖК-дисплей экран и компьютер верхнее компьютерное программное обеспечение, как интерфейс человек-машина.

Принцип работы контроллера:

Солнечный день, отверстие типа обнаружения головы, чтобы запечатлеть солнечный светильник в оптическую головку обнаружения, светильник обнаруживается четырьмя светочувствительным сопротивлением, выполняя механическую структуру, управляемую двигателем, была осуществлена на месте захвата положения, чтобы прицелиться в солнце, в то же время, Гироскоп будет двухосным жестом передачи данных на главный контроллер, главный контроллер в режиме отслеживания солнечного дня, каждые 10 минут (время в течение дня 7:00-18:59) Память текущей позиции. Если на следующий день облачно, Контроллер автоматически поднимет отношение к текущему времени последней памяти и проводит отслеживание отношения, чтобы гарантировать, что солнце может быть быстро захвачено оптической головкой обнаружения и введено в точное отслеживание, и продолжать учиться одновременно покрывать данные.

Контроллер также имеет функцию контроля скорости ветра, Входное количество трех переключателей и выполнение указанной функции отношения. Функция ночного хоминга, функция дистанционного управления, функция кластера хоста компьютера и так далее.

Основные компоненты:

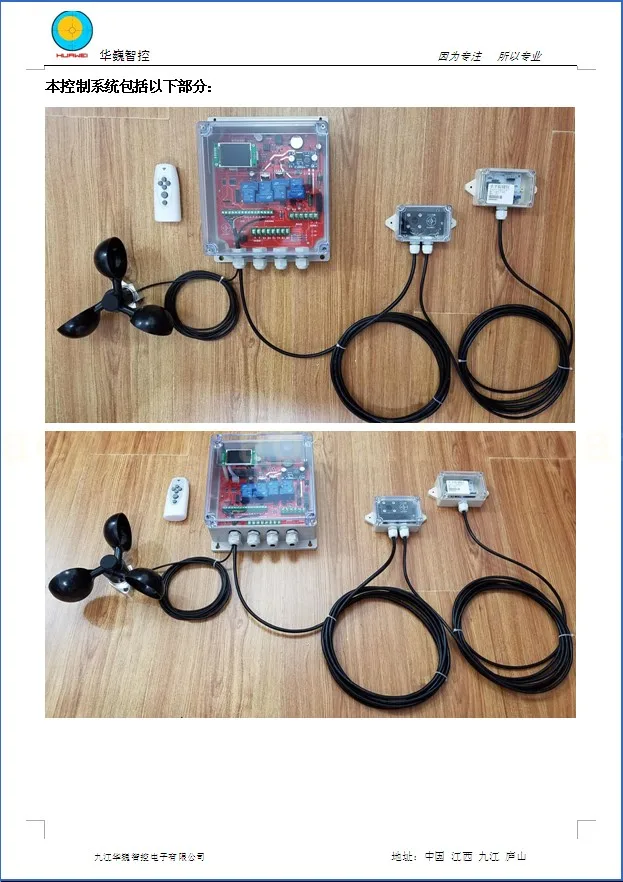

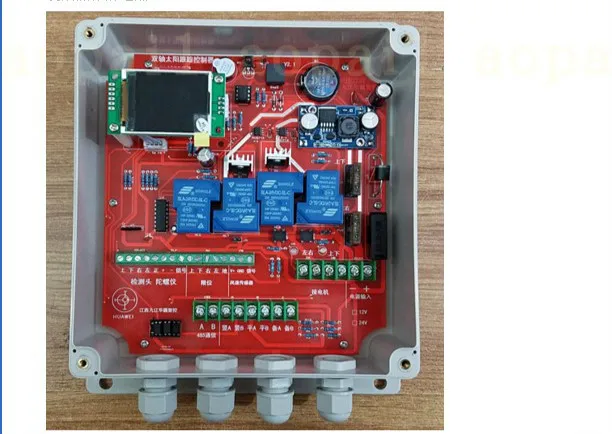

Онтология главного контроллера: монтажная плата с капюшоном и водонепроницаемым отверстием в линию, размер корпуса составляет около 240*200*80 мм (или * толстый), крышка для прозрачной оболочки, уплотнительная лента для корпуса коробки, когда под квалификацией Kong Chao есть функция дождевого душа, Есть четыре монтажных отверстия и блок управления, его размер: 164210 мм вокруг (*), диаметр отверстия 6 ММО ниже корпуса коробки, в общей сложности четыре выпускных отверстия, длина кабеля составляет менее 9 мм в диаметре.

Основной контроллер онтологической функции в основном в соответствии с каждым сигналом датчика, для управления различной двухосной механической структурой двигателя, в то же время имеет функцию дистанционного управления, инфракрасного дистанционного управления), функции связи ПК (компьютерное программное обеспечение ПК с помощью главного контроллера с двухъядерным 485 коммуникацией), Отображение функций состояния показывает различные параметры и т. Д.

Корпус главного контроллера устанавливается в фиксированном положении механической конструкции, с отверстием на выходе, чтобы избежать солнца и дождя, подходит для наблюдения и работы.

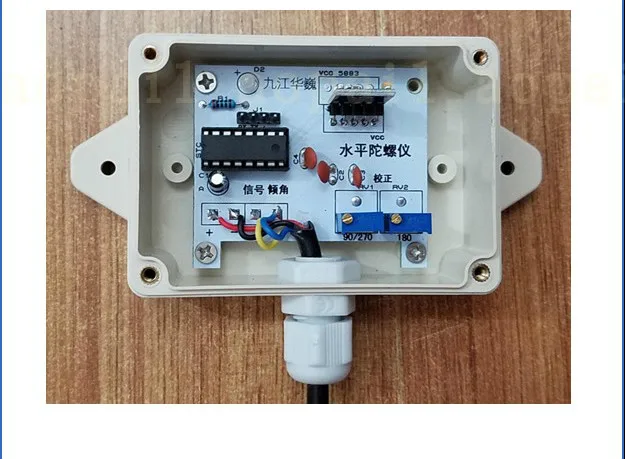

Горизонтальный Гироскоп:

Монтажная плата, корпус и водонепроницаемая катушка в отверстии и около 4 метров кабеля, размер корпуса составляет около 12060, 40 (толстый) или * чехол для прозрачной оболочки, уплотнительная лента для корпуса коробки, когда под квалификацией Kong Chao есть функция дождевого душа, Блок управления с двумя монтажными отверстиями, расстояние составляет 96 мм, можно зафиксировать два болта M3, так как горизонтальный гироскоп является принципом магнитного обнаружения, таким образом, винты для установки должны использовать материал 304, нержавеющая сталь, Бабочка, шелк (случайный).

Горизонтальный гироскоп его функция заключается в обнаружении угла вращения горизонтальной оси, он должен использовать алюминиевый кронштейн от механической структуры вокруг оси вращения, только проверка угла вращения оси, не включает в себя угол наклона, алюминиевый кронштейн должен растягиваться далеко от опорных железных деталей, таких как один метр, Для того, чтобы избежать магнитных помех, направление установки заключается в том, что платформа двигается к южному, горизонтальный гироскоп прозрачный корпус из-за Северного.

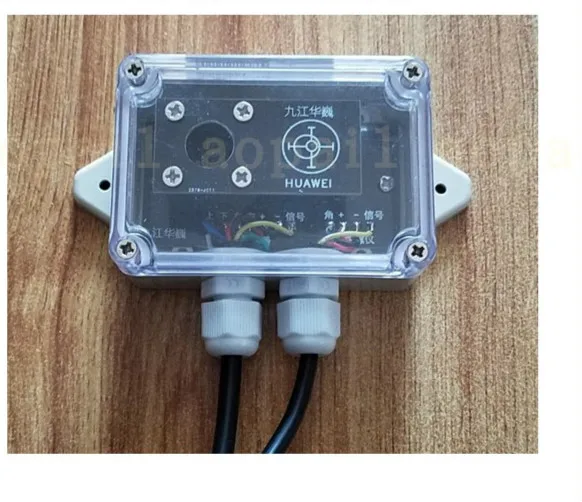

Оптический Инклинометр:

Монтажная плата с капюшоном и водонепроницаемой резьбой в отверстия и около 4 метров кабеля, размер корпуса составляет около 120*60*40 (или * толстый), крышка для прозрачной оболочки, корпус коробки имеет уплотнительную ленту, когда под квалификацией Kong Chao имеет функцию дождя, Блок управления с двумя монтажными отверстиями, расстояние составляет 96 мм, можно зафиксировать два болта M3. Функция управления-дипметра на светильник заключается в обнаружении угла наклона верхней плоскости двухосной платформы, И определить, соответствует ли он солнцу и размеру отклонения через схему обнаружения встроенных отверстий, и передать данные в основной корпус контроллера.

При установке следует обратить внимание на то, что он устанавливается горизонтально на верхней плоскости двухосной платформы. Он должен вращаться и двигаться вместе с верхней плоскостью. Когда верхняя плоскость выходит на южную сторону и плоская платформа поднимается вверх, выпускное отверстие этой части должно быть обращено на южную сторону.

485 USB конвертер связи: Этот конвертер может осуществлять 485 проводную связь и связь между концом компьютера и корпусом контроллера, AB из 485 коммуникационного терминала корпуса контроллера и B4 корпуса контроллера.Преобразователь требует, чтобы компьютер располагал по крайней мере одним usb-портом и драйвером для установки, через онлайн-способ отправки драйвера

'
