Цифровой температурный контроллер термостат W3230 W3231 DC 12V 24V AC110V 220V светодиодный

Цифровой температурный контроллер термостат W3230 W3231 DC 12V 24V AC110V 220V светодиодный

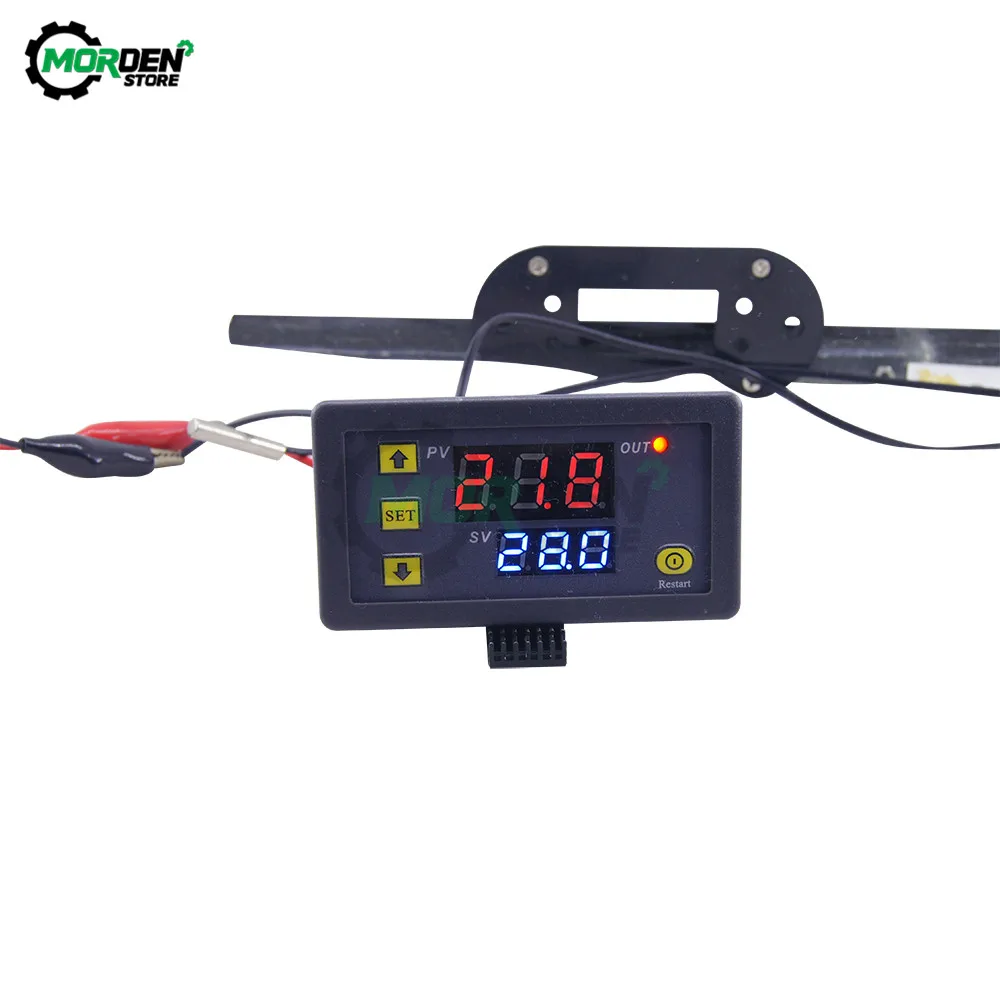

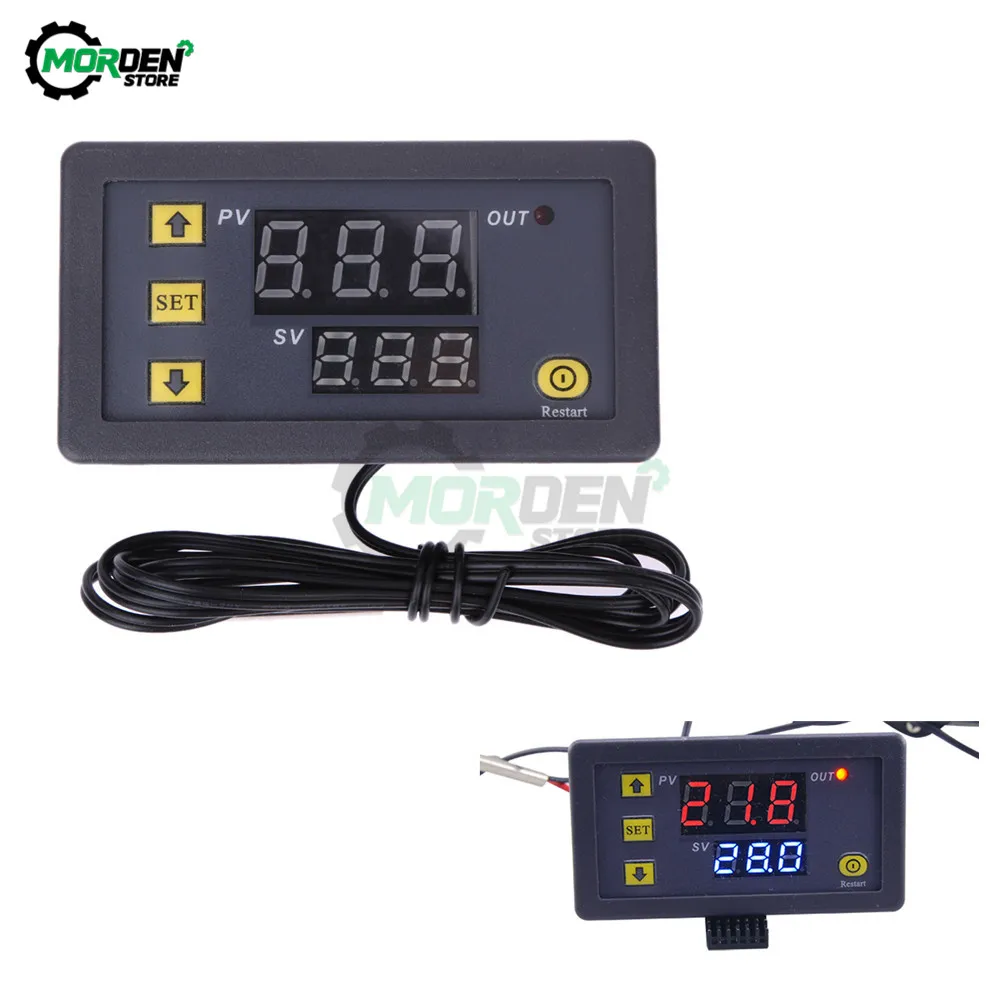

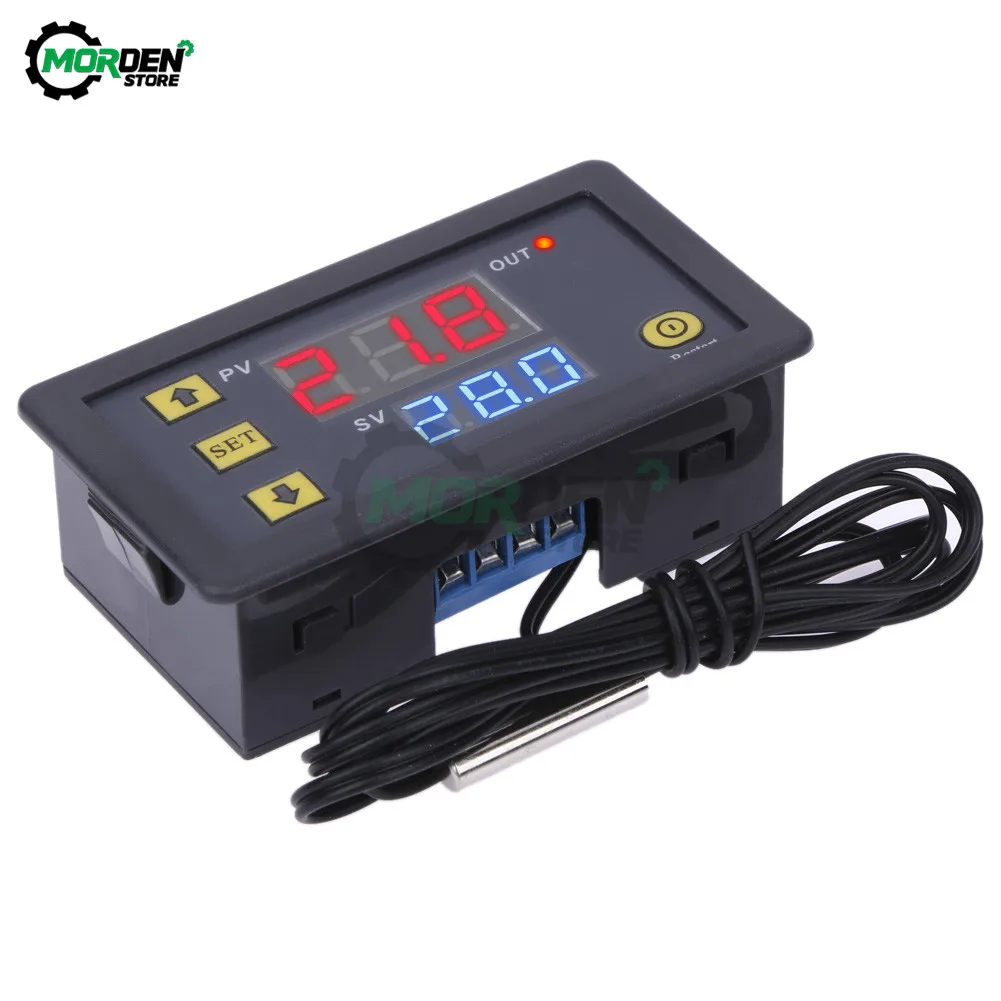

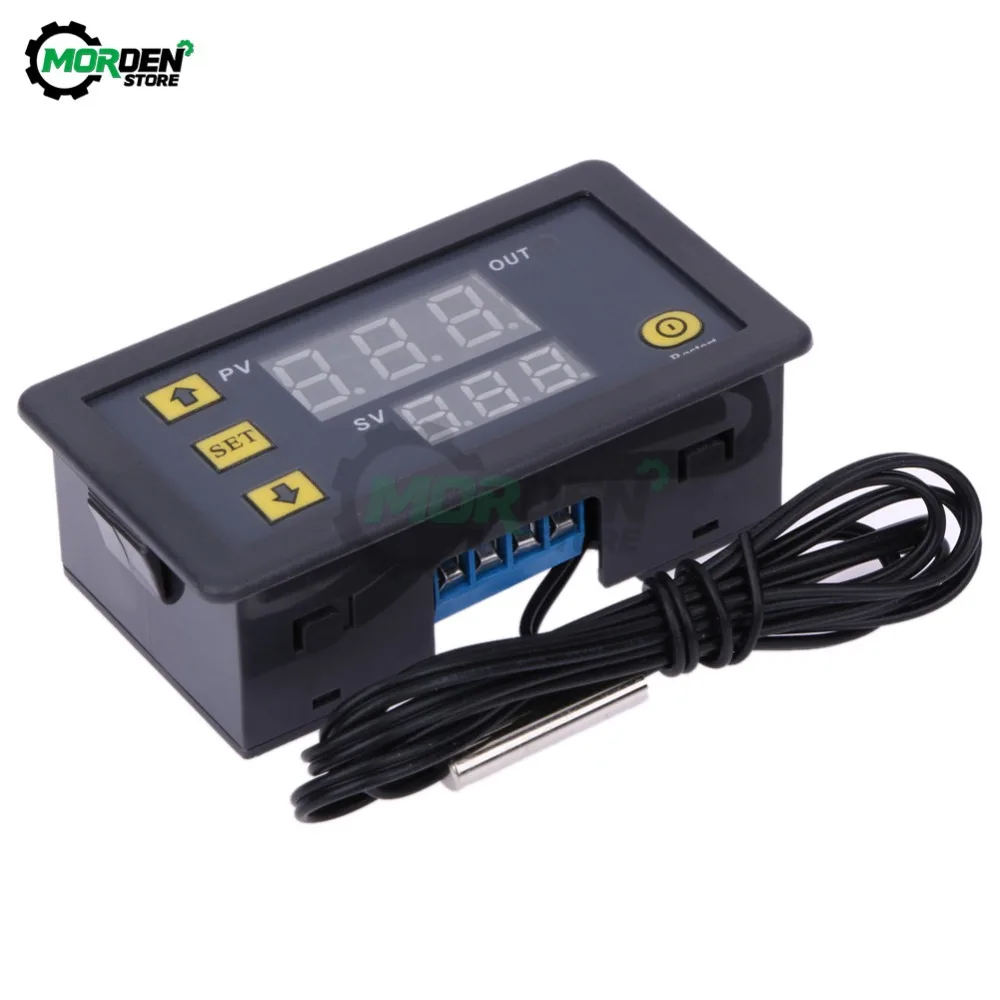

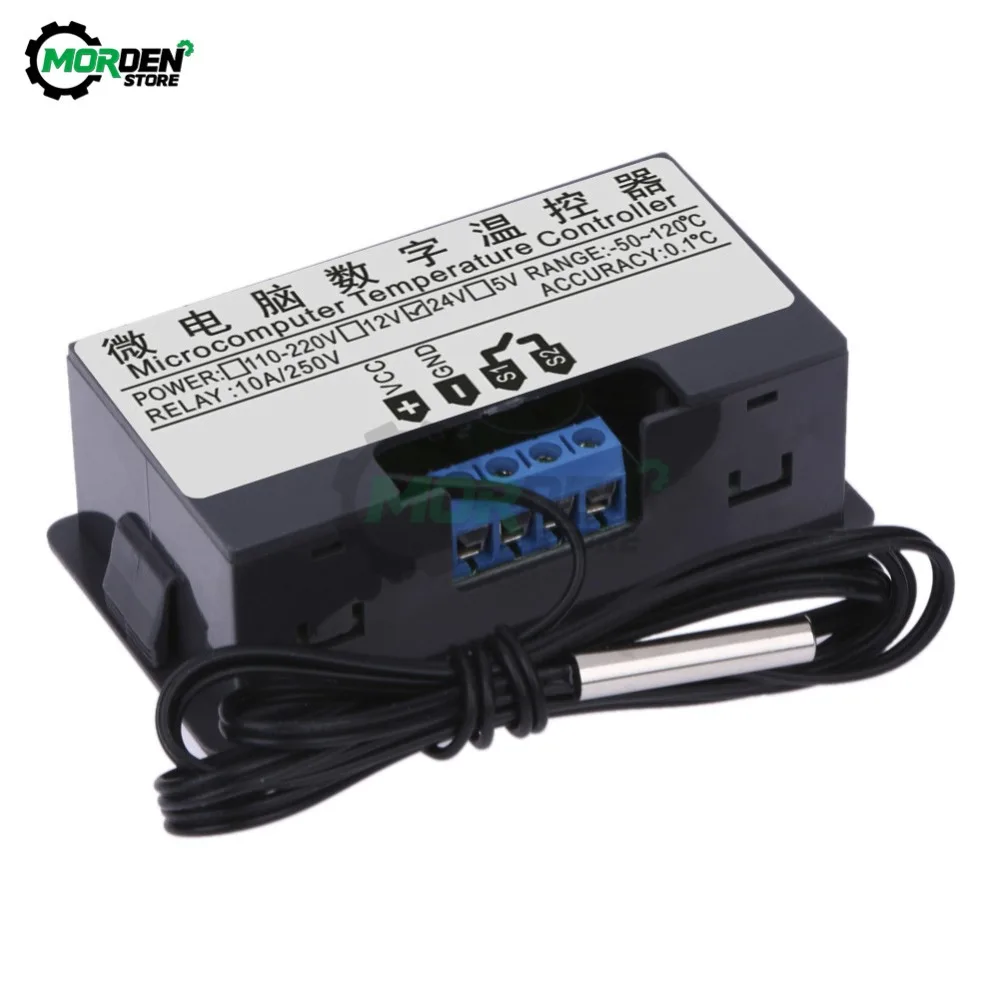

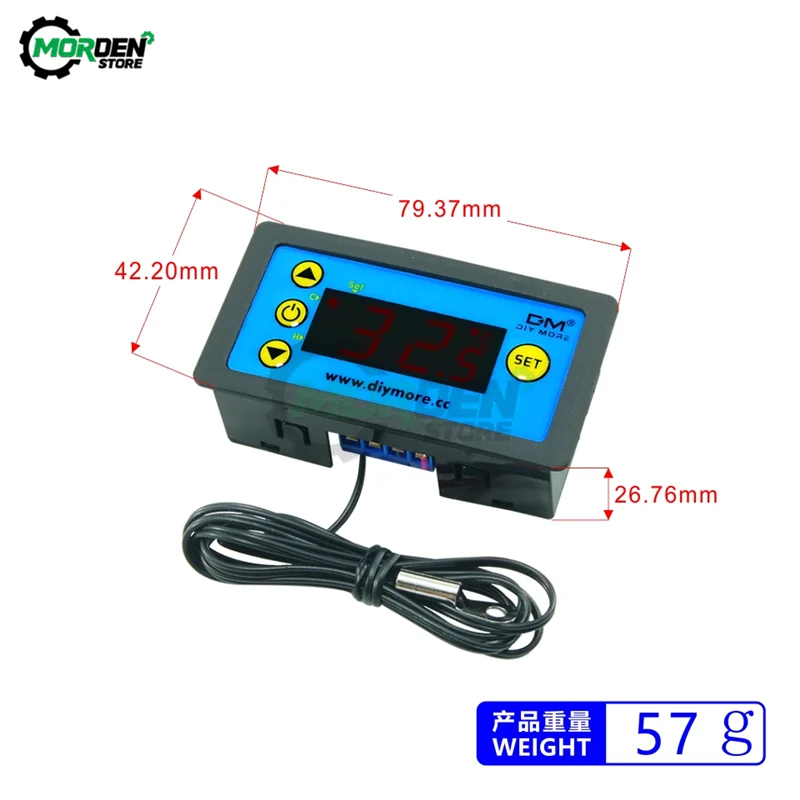

W3230

Таблица кодов:

Код

Функция

Набор диапазона

По умолчанию

P0

Отопление/охлаждение

Ч/с

C

P1

Разница в возврате

0,1-30

2.

P2

Установка пределов для манимума

120

120

P3

Установка пределов для минимального

-55

-55

P4

Температура. Коррекция

-20

0

P5

Запуск задержки

0-10 мин

0

P6

Температура сигнализации

-175

Скидка

P7

Блокировка данных

Вкл/Выкл

Скидка

P8

Восстановление заводских настроек

Вкл/Выкл

Скидка

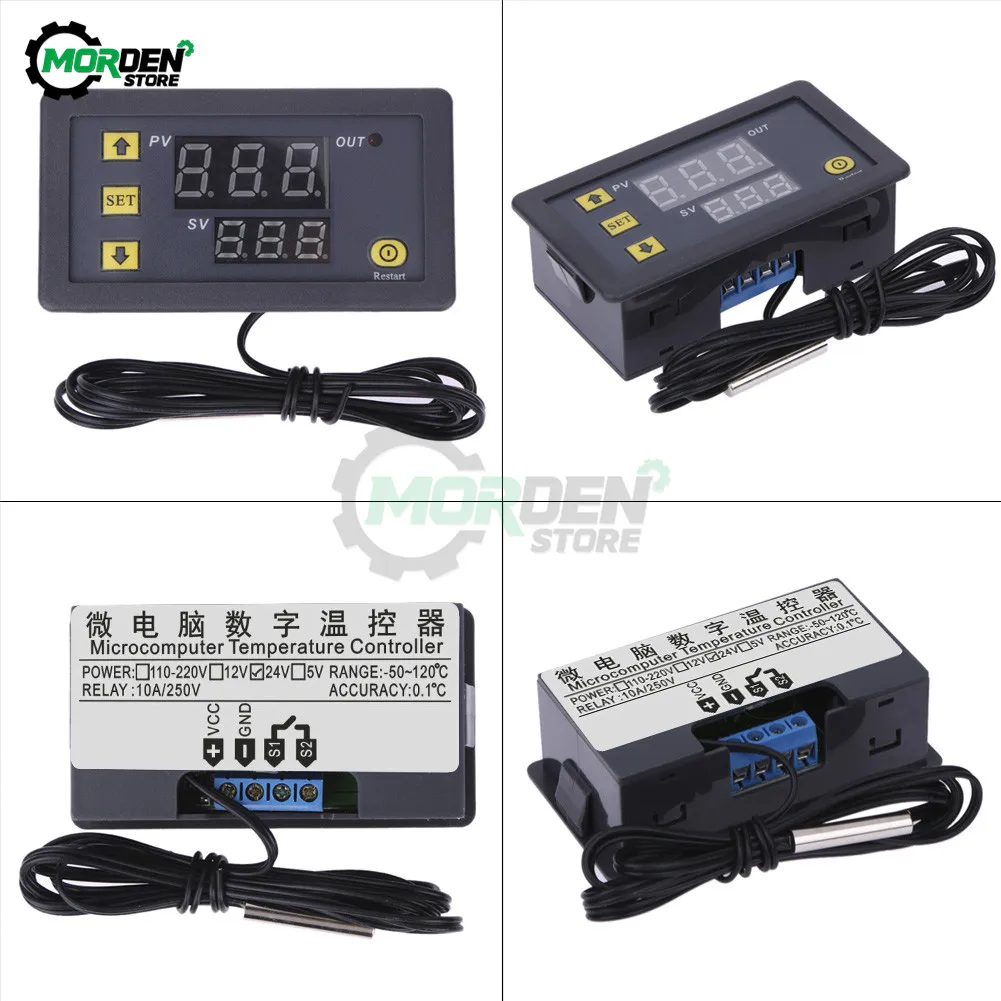

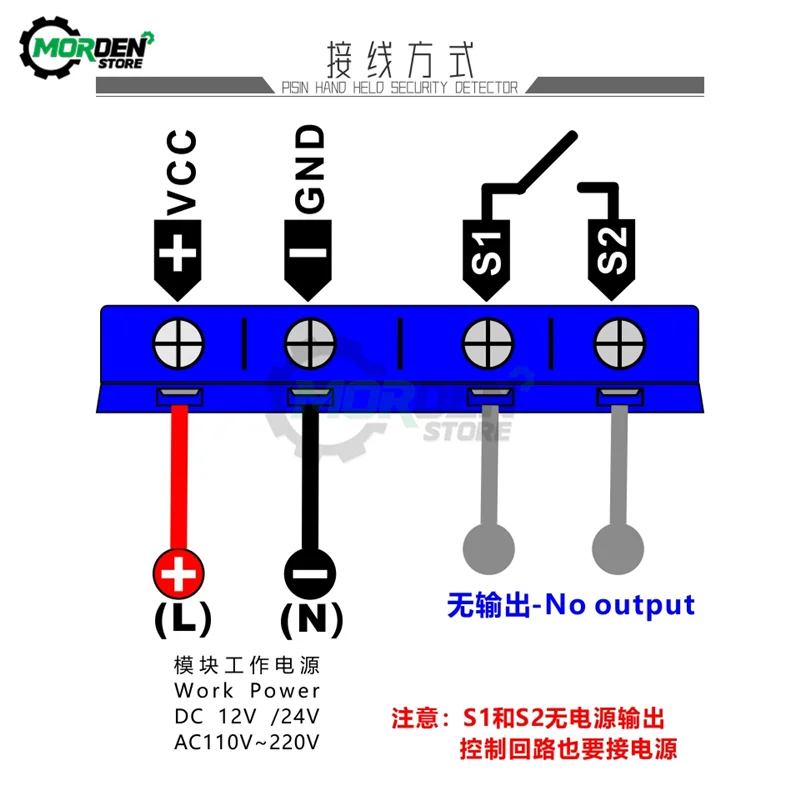

Схема проводки:

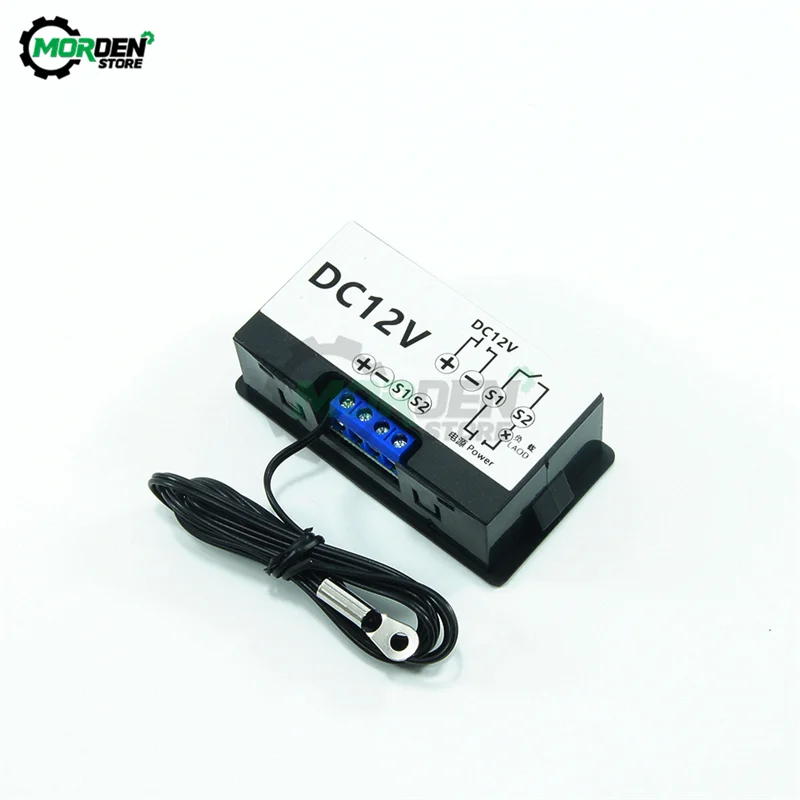

12 В постоянного тока:

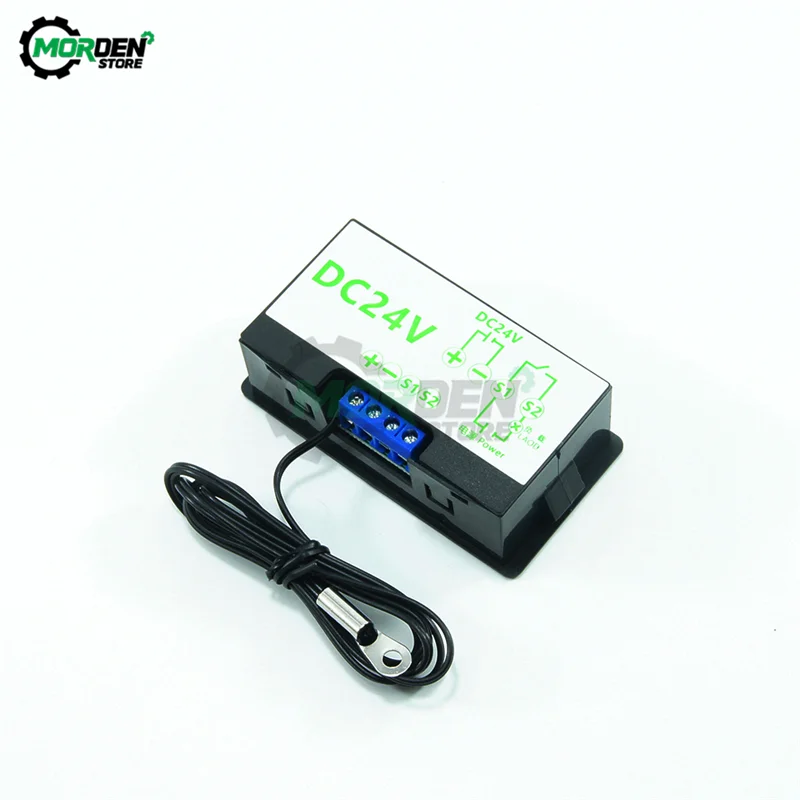

24 В постоянного тока:

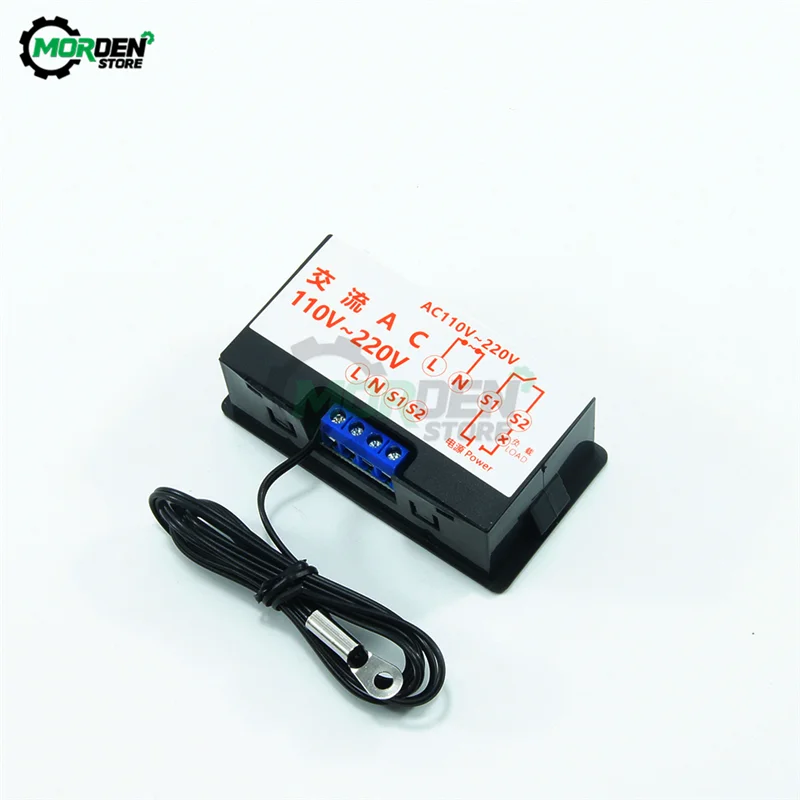

110-220 В переменного тока:

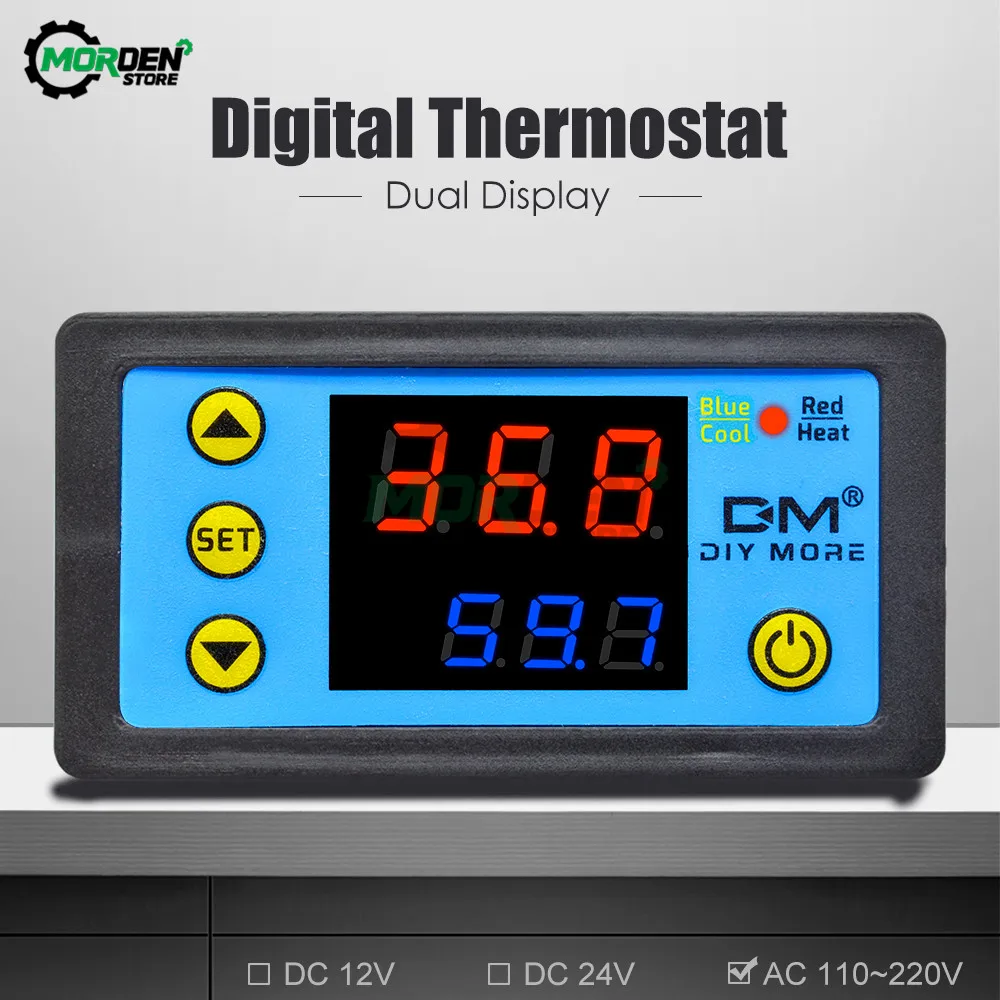

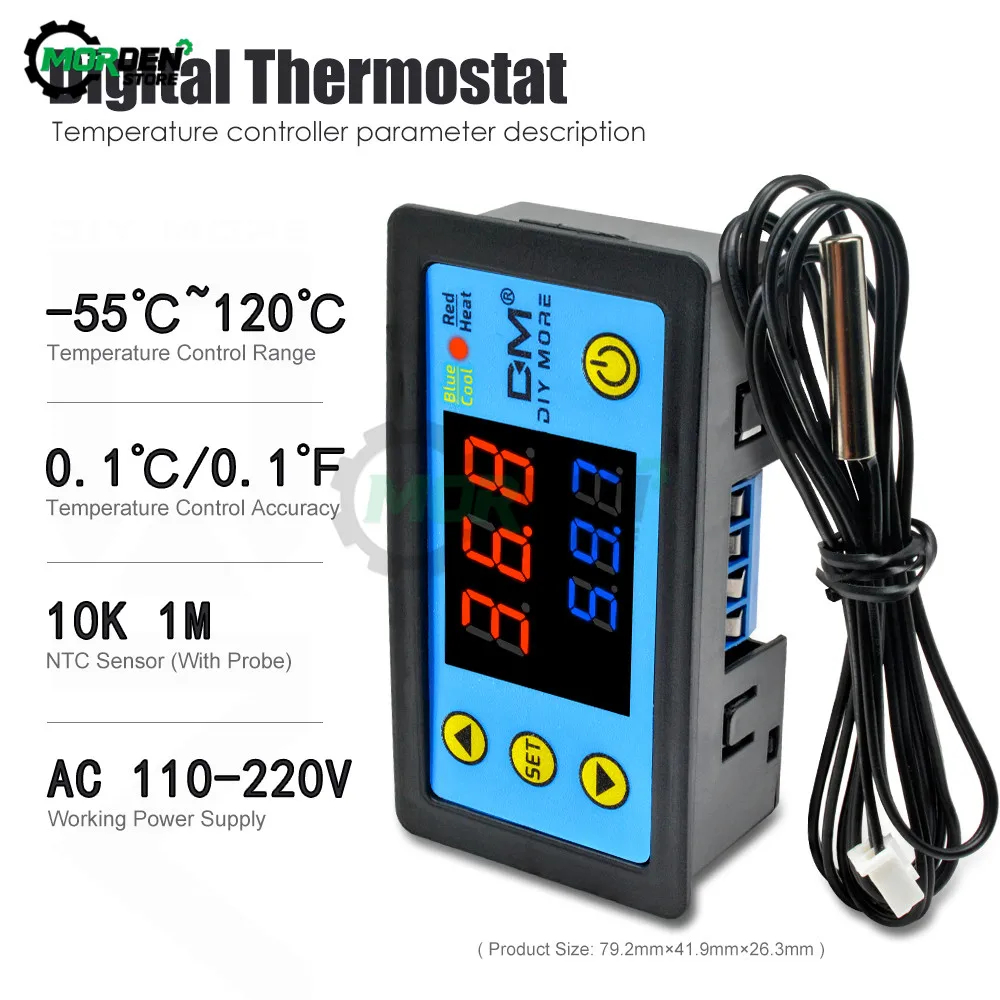

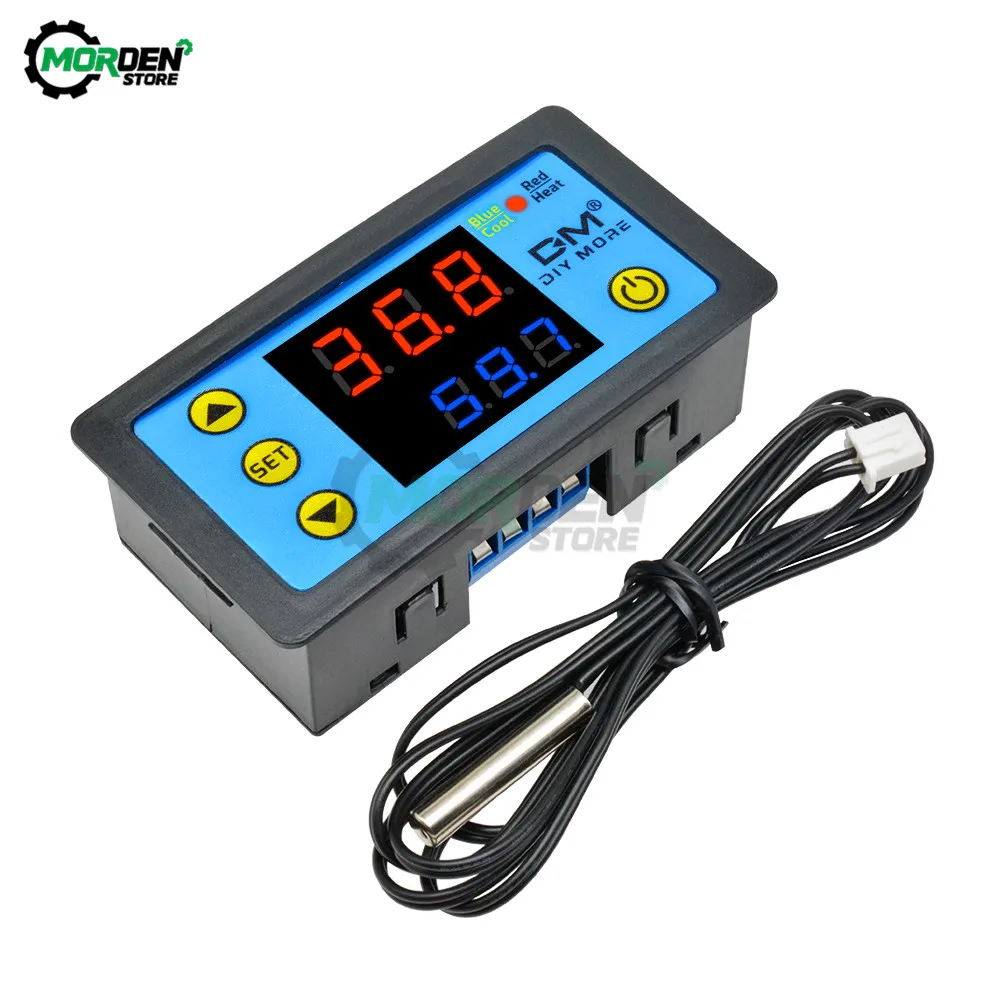

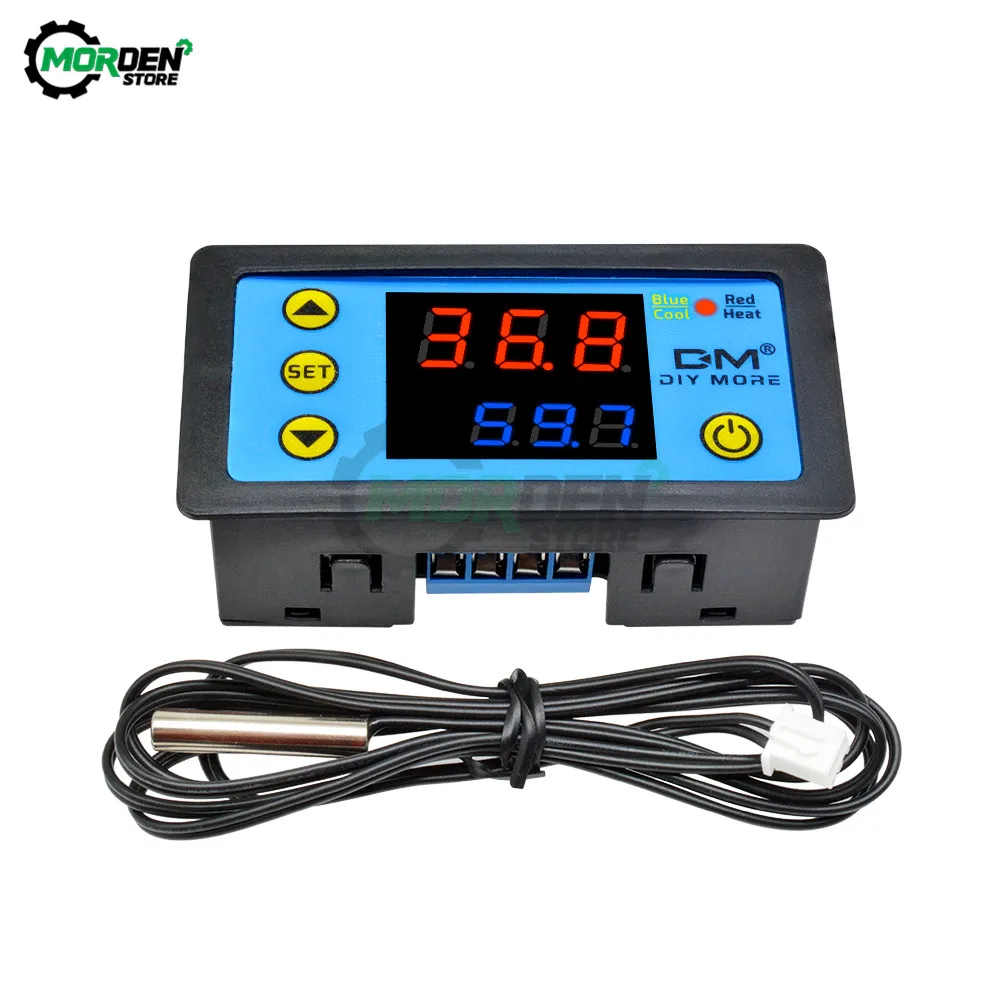

Двойной дисплей W3231

Модель: W3231 двойной дисплей цифровой регулятор температуры

Код

Функция

Набор диапазона

По умолчанию

P0

Тепло/прохладно

Ч/с

/

C

P1

Люфт

0,1 ° ~ 30 °/0,1 ° ~ 54 °

0,1 °/0,1 °

P2

Установить верхний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P3

Установите нижний предел

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P4

Калибровка

-10 ° ~ 10 °/-27 ° ~ 27 °

0 °/0 °

P5

Задержка запуска

0-10 мин

0

P6

Температура сигнализации

-55 ° ~ 120 °/-67 ° ~ 248 °

120 °/248 °

P7

Температурный блок

°/°

°

P8

Блокировка данных

Вкл/Выкл

Скидка

Предупреждение ющий код

Код

Причина ошибки

Раствор

HHH

Температура превышает температуру сигнала тревоги

Температура опускается ниже температуры сигнализации и возвращается в норму.

LLL

Датчик температуры не обнаружен

Сменный датчик температуры

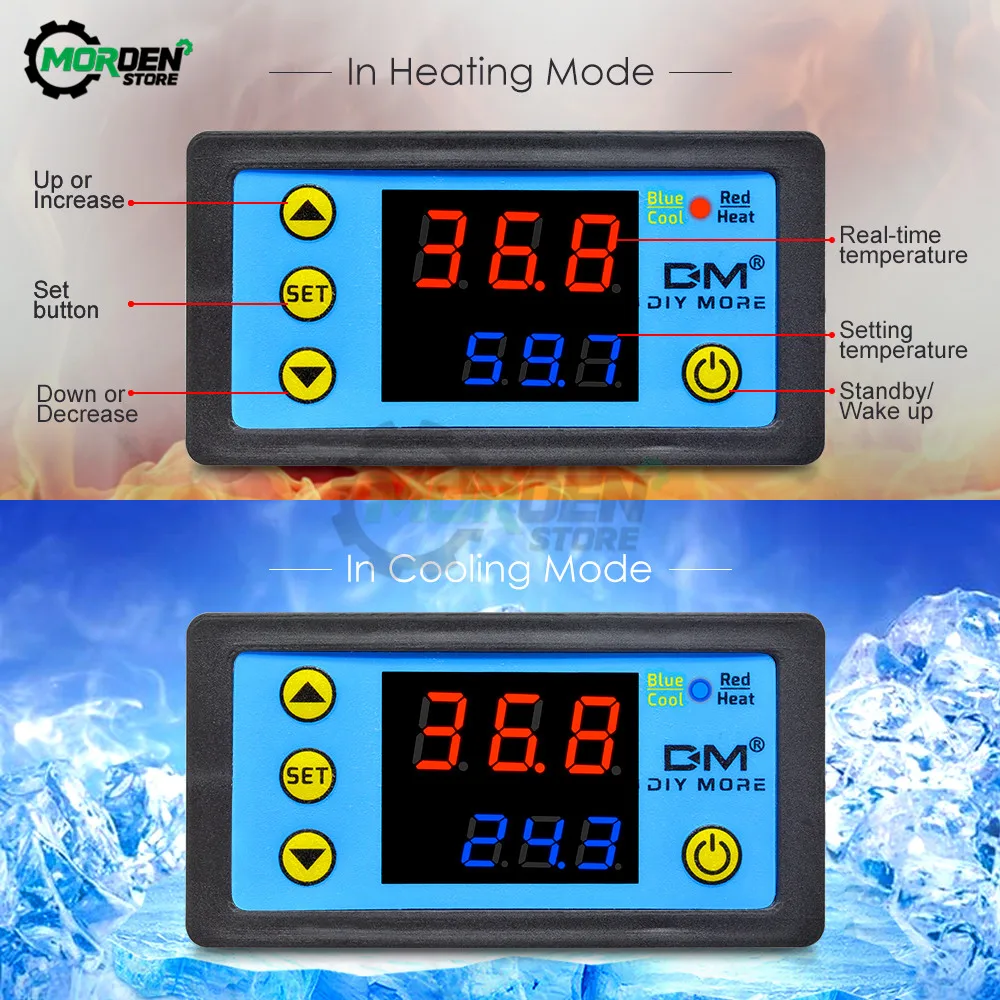

Световой светильник

Цвет

Информация о ситуации

Красный

Красный светильник мигает, и режим нагрева задерживается. Красный светильник всегда включен, режим нагрева работает.

Синий

Синий светильник мигает, режим охлаждения замедляется;

Синий светильник всегда включен, режим охлаждения работает.

Инструкции:

1. Короткое нажатие «SET» маленькая цифровая трубка для вспышки, нажмите «△» или «▽» для установки целевой температуры, нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

2. Нажмите и удерживайте кнопку «SET», чтобы войти в режим настройки кода, нажмите «△» или «SET», чтобы переключить код. После выбора нажмите «SET», чтобы ввести настройки кода. После настройки нажмите кнопку «режим ожидания» или не используйте, чтобы сохранить настройки в течение 3 секунд.

3. Последняя настройка параметров сохраняется по умолчанию после завершения работы.

4. Восстановите заводские настройки: Нажмите и удерживайте кнопку «SET» для включения.

5. Когда модуль включен, он начнет работать напрямую. После включения, нажмите и удерживайте кнопку «в режиме ожидания», модуль войдет в режим «сна» или «Пробуждение»; В чехол отключения питания, модуль будет работать автоматически после восстановления питания, не нужно начинать вручную.

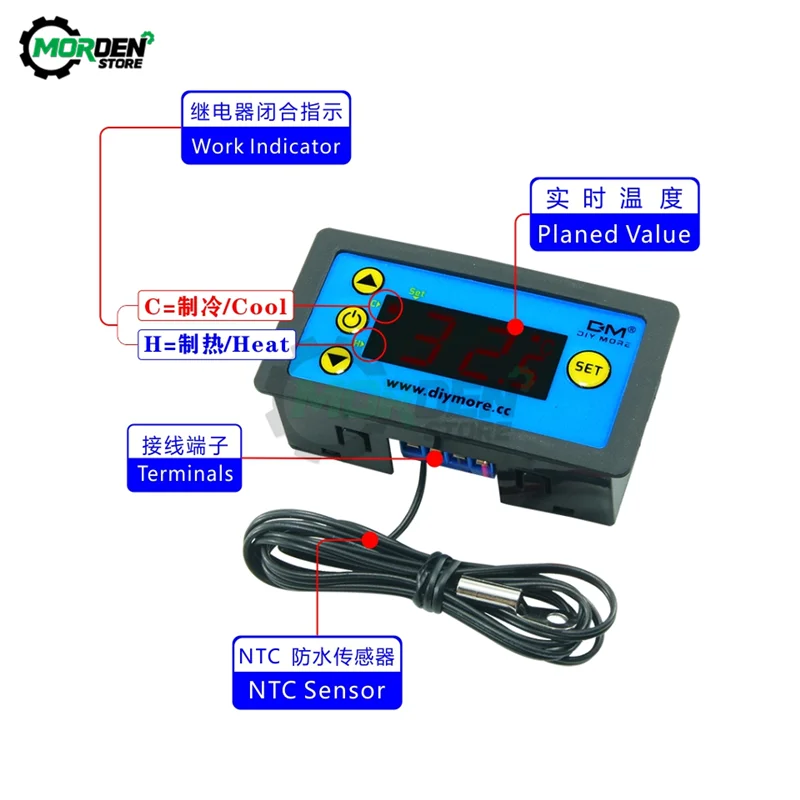

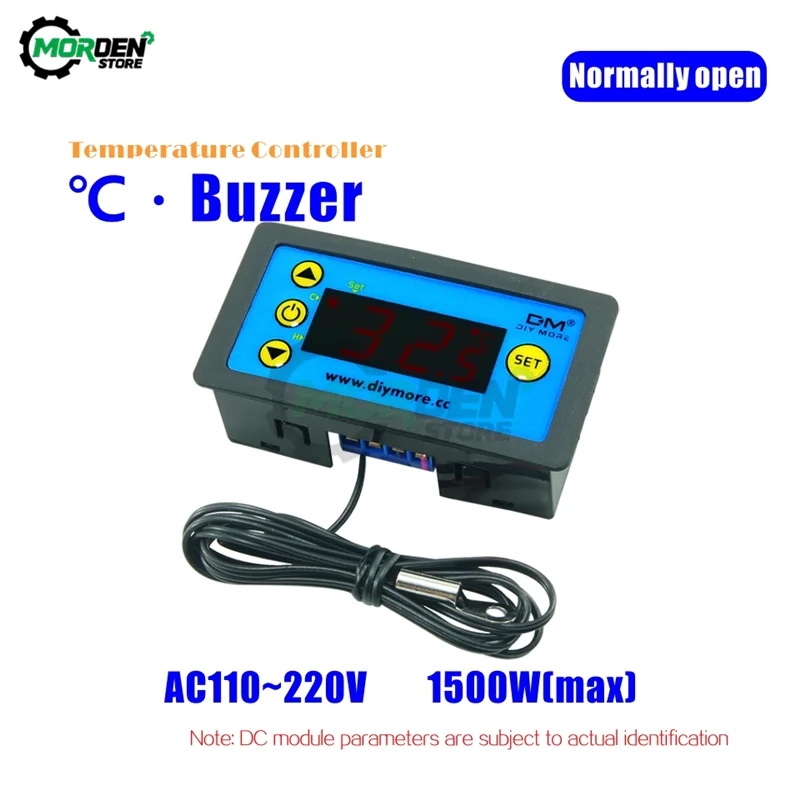

W3231 одиночный дисплей

Модель: W3231 светодиодный цифровой регулятор температуры

Индикатор-светильник

Световой светильник

Функция

Примечание

C

ВКЛ: запуск холодильника;

Выключение: остановка охлаждения;

Вспышка: задержка компрессора

Крутой, светильник с тепловым индикатором не может быть «включен» статус одновременно

H

ВКЛ: начинается нагрев;

Выключение: остановки нагрева;

Вспышка: задержка компрессора

Набор

On: статус настройки параметров

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии, нажмите и отпустите кнопку «▲» один раз мгновенно, он отображает значение настройки температуры; Нажмите и отпустите кнопку «▼» один раз мгновенно, он отображает значение разницы. Он возвращается для отображения нормального состояния отображения температуры в 2s.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "набор" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим» и «комплект» индикатор светильник, экран отображает первый код меню «F1». Нажмите кнопку «▲», чтобы избежать помех, датчик вниз-свинца и провода питания должен быть сохранен на расстоянии или «▼», чтобы страница вверх и вниз пункт меню, чтобы найти соответствующий код, нажмите кнопку «SET», чтобы отобразить Значение набора параметров текущего меню. Нажмите и удерживайте кнопку «SET», нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать значение настройки параметров текущего пункта меню. Нажмите и удерживайте кнопку «SET» и клавишу «▲» или «▼» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки нажмите и отпустите кнопку «», чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 30 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру. Экранный дисплей «Er», если ошибка появляется во время сохранения параметров, и вернуться к нормальному рабочему статусу 3 секунды.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать «Er», если ошибка выхода, нажмите любую клавишу в это время, и он восстановит значение по умолчанию и войдет в обычный рабочий режим. Рекомендуется сбросить значение параметра в этом состоянии

Инструкция по эксплуатации

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контролем состояния «off», нажмите и удерживайте кнопку «» для 3s, чтобы включить контроллер.

При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник в тех случаях, когда в снятии мерок temperature≥temperature заданное значение + разница значений, и холодильное реле подключен; «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под защитой от задержки компрессора; При измерении температуры ≤значение набора температуры, включенный светильник индикатора охлаждения и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение ≤the температуры установленного значения-разница значений» и «тепло» индикатор светильник, и теплового реле подключается; В тех случаях, когда температура измерения ≥ температуры заданных значений светодиодный светильник «тепло» выключен, и тепловое реле отключается.

Инструкция по коду

Код

Функция

Набор диапазона

По умолчанию

F1

Режим работы

Холодный/теплый

C

F2

Значение температурного набора

-50 ° ~ 99 °

10 °

F3

Разница в наборе значений

1-10 °

3 °

F4

Время задержки компрессора

1-10 мин

0 мин

F5

Значение калибровки температуры

-10 ° ~ 10 °

0 °

F6

Высокотемпературная сигнализация

-50 ° ~ 99 °

99 °

Описание ошибки

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто зуммером, и дисплей трубки nixie "EE", нажмите любую клавишу, чтобы отменить сигнал тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрыто сигнальными сигналами, И дисплей трубки nixie "HH", нажмите любую клавишу, чтобы отменить звук тревоги, Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.
