Jung супер регулятор двойного напряжения линейный блок питания голый PCB |

RM7970291076918448

     Jung супер регулятор двойного напряжения линейный блок питания голый PCB Примечание: это пустая плата amp PCB. Эта плата не является схематичной avaialbe.!

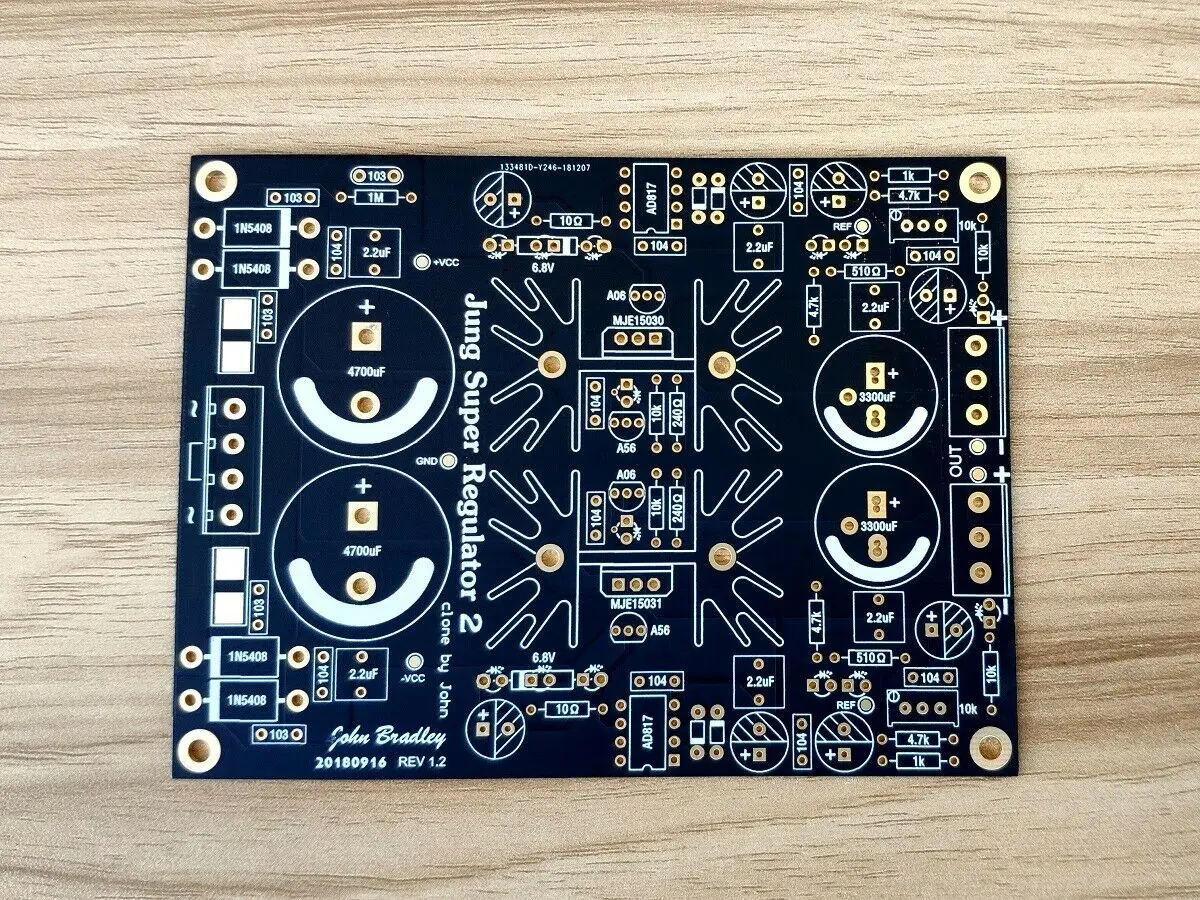

Размер печатной платы: 12 см * 9 см, толщина платы 1,6 мм, толщина меди 1 унций,
Ультра низкий уровень шума линейный регулятор на основе Jung супер регулятор 2
Заброшенный оригинальный дорогой источник LM329, использует сверхнизкий светодиодный индикатор шума в качестве справочного источника напряжения

Источник питания op amp и исходный источник напряжения такие же, как и оригинал, который является относительно «чистой» частью после регулировочной трубки.

В то же время отказались от оригинальной версии LM317/337 в качестве первого этапа регулятора напряжения, фактическое измерение обнаружило, что увеличит дрейф температуры.

Показатели производительности: (Следующие индикаторы измеряются на входе 29В, ток нагрузки 1А)

Диапазон входного сигнала: зависит от пикового значения, достигаемого после того, как компонент Выдерживает напряжение и синусоидальную волну переменного тока, фильтрация выпрямления

(Для +/-DC 21V чехол KSA5, рекомендуется использовать двойной трансформатор 18V)

Минимальный дифференциальный вход-выход: 3 в

Максимальный дифференциальный вход-Выход: не рекомендуется дополнительное рассеивание тепла (с воздушным охлаждением) при напряжении более 6 в

Номинальный выходной ток: 1A

Скорость регулировки нагрузки: до 0.1%
Инструкции по отладке сварки:

1. В соответствии с номинальными параметрами Шелкового экрана, soder well может использовать,

2. Обратите внимание на положительные и отрицательные полюсы всех конденсаторов, диодов и светодиодов;

3. 10k потенциометра колодки и 4,7 k резистор колодки возле выходного конца являются двумя. Если вы используете KSA5, вам нужно только припаять резистор 4,7 K и выход 21V. Если вам нужно отрегулировать режим, резистор 4,7 k не работает. Нужно сварить, припой 10k потенциометра;

4. В качестве фиксированного режима вывода рекомендуется использовать фиксированный резистор. Потенциометр может вызвать колебания напряжения из-за плохого контакта или вибрации.

5. op amp может использовать AD817 или OP27 низкий уровень шума один op amp s;

6. Регулятор 6,2/6,8 в полюса драйвера также может использоваться в серии с тремя красными светодиодами (6 в).

7. Используйте конденсатор, выдерживающий напряжение 1 кВ или более, для 103 конденсатора, подключенного параллельно резистору 1 м заземления;

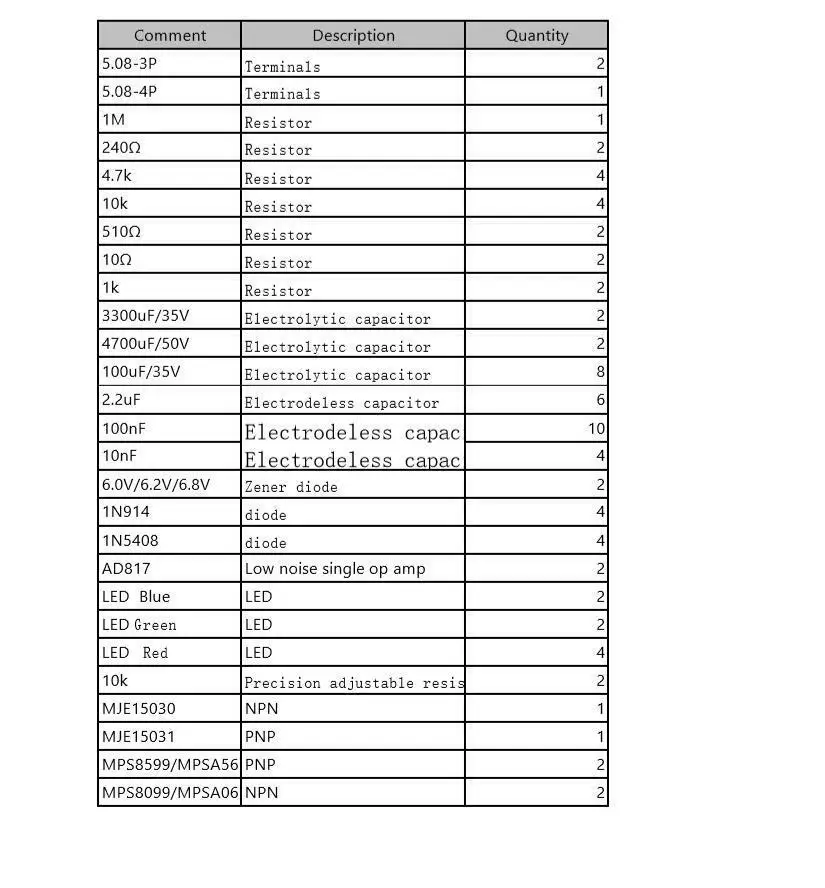

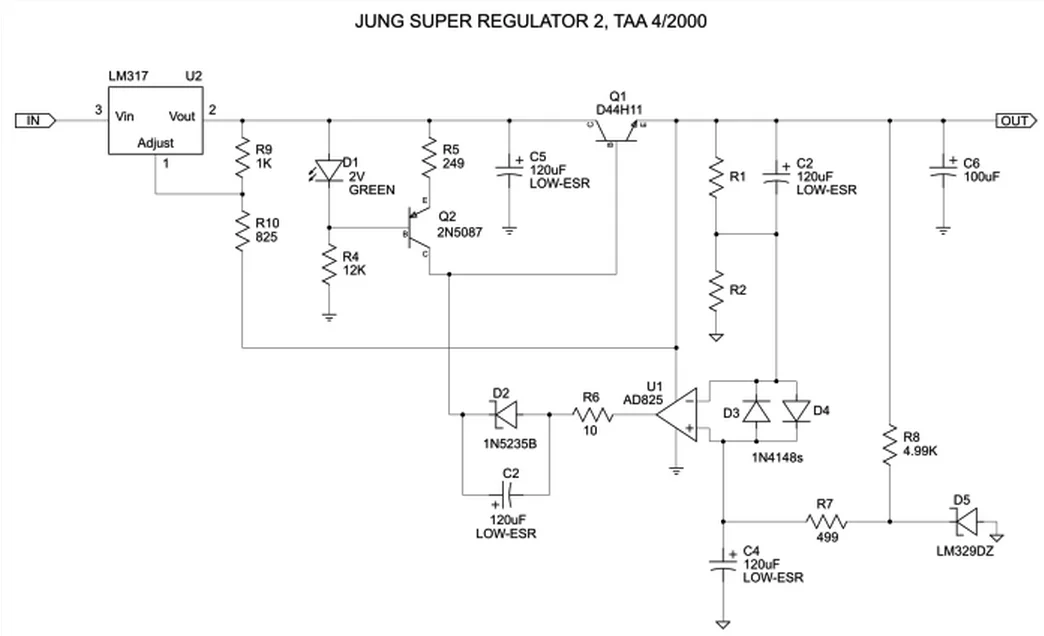

Следующее Jung Super регулятор 2 схема только для справки:                   BOM
