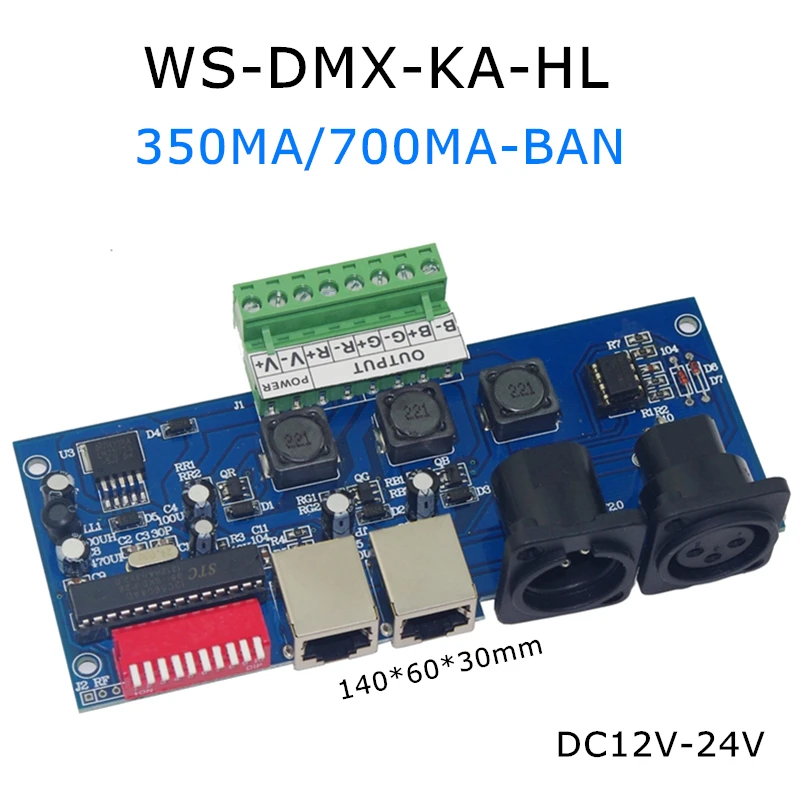

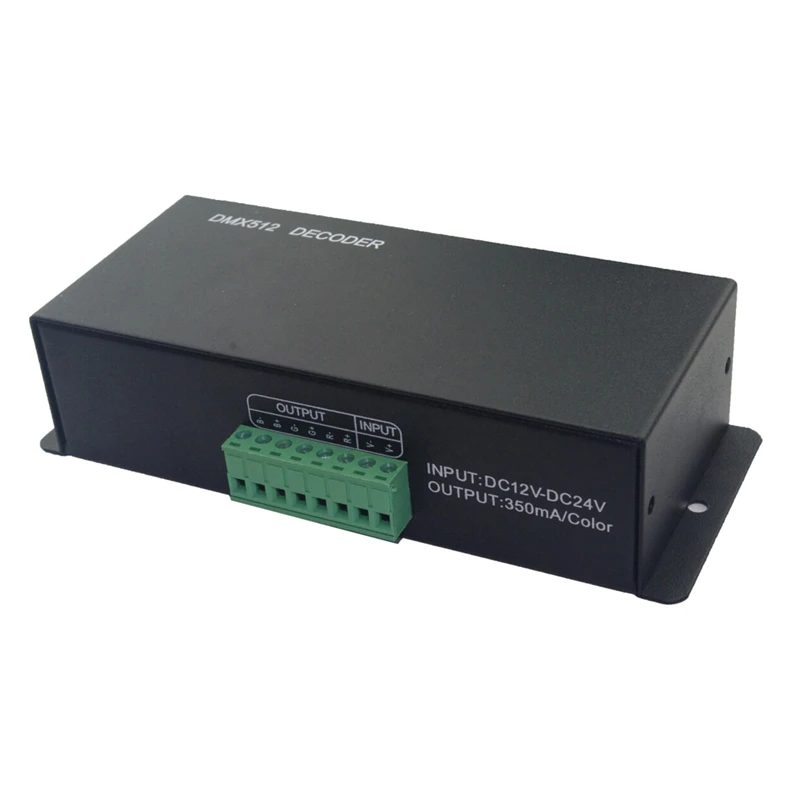

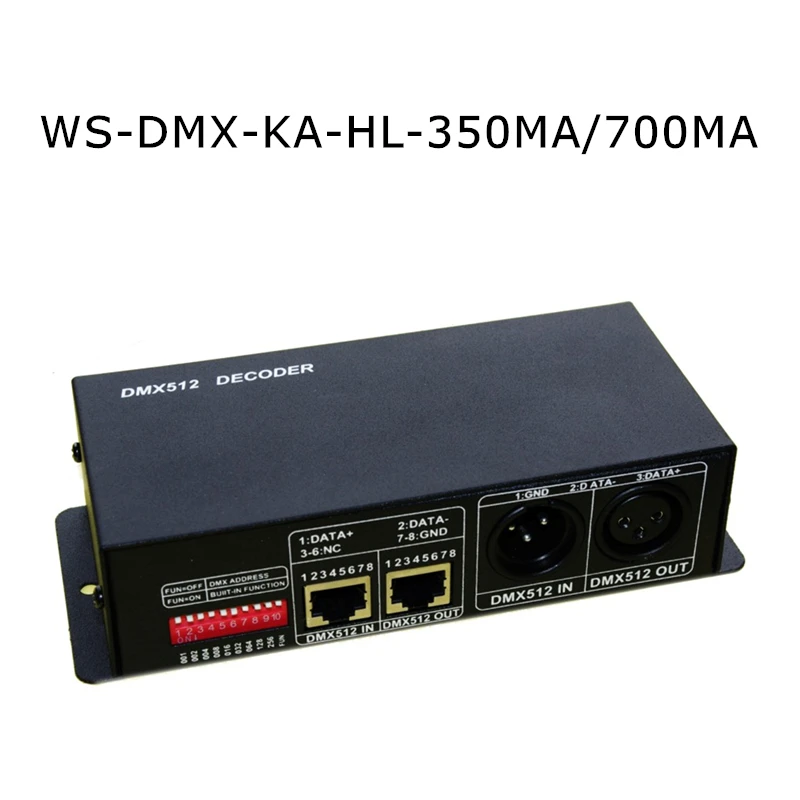

3CH 350MA 700MA BAN 3 канальный декодер DMX512 контроллер DMX постоянный ток для светодиодного

3CH 350MA 700MA BAN 3 канальный декодер DMX512 контроллер DMX постоянный ток для светодиодного

DMX512 декодер Руководство пользователя

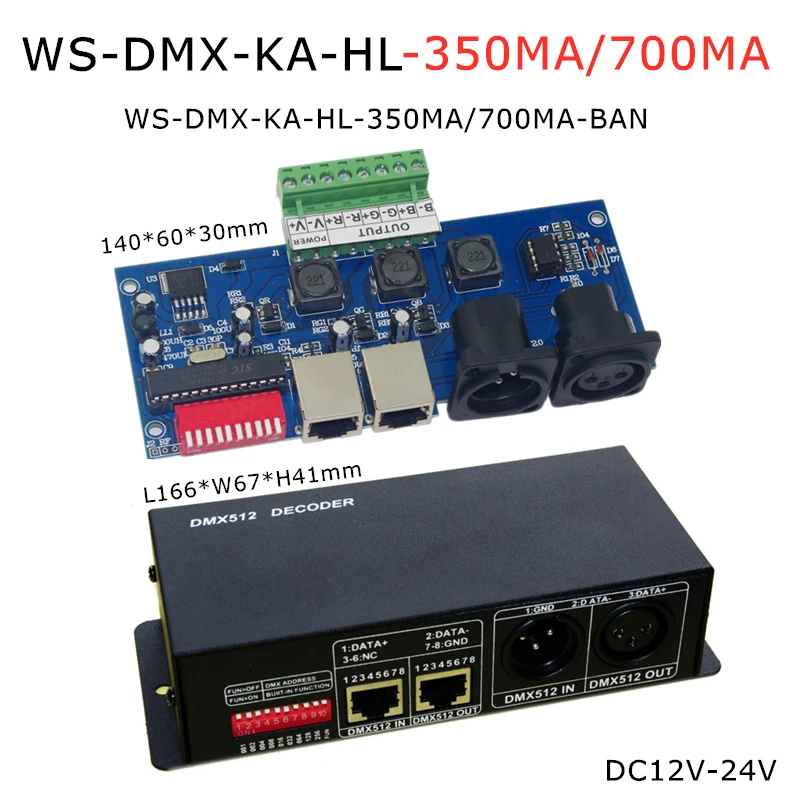

I. Технические характеристики Рабочая температура:-20-60 ℃ Напряжение питания: 12-24 В постоянного тока Размер изделия: L166 * W67 * H41mm Посылка Размеры: L170 * W92 * H45mm Вес нетто: 320 г Вес брутто: 340 г Режим подключения: Com350mA каждого цвета II. Функция 1. Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает адрес переключателя кодирования, это бинарный переключатель с числовым кодом, который устанавливает оригинальный адрес DMX от 1 до 9,1, является самым низким, а 9-самым высоким, 511 кодов адресов могут быть установлены во всех. Оригинальный адресный код DMX, равное совокупное значение от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный код адреса DMX512-37. 2. Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF. 3. Когда переключатель кодирования, что весело (10) включен. Его функция заключается в следующем: Switch1-9 выключен черный Switch1 = красного цвета Switch2 = зеленого цвета Switch3 = цвет: синий Switch4 = на желтом цвете Switch5 = на фиолетовый Switch6 = на голубой Switch7 = на белом фоне Switch8 = изменение семицветного jumpy (скорость 8 шагов) Переключение 9 = семицветное постепенное изменение (скорость 8 шагов) 4 Если переключатель кодирования 8 или 9, от 1 до 7-это выбор скорости, всего 8 шагов, описание следующее: Switch1-7 выключен 0 шагов Swotch1 = 1 шаг Swotch2 = на 2 шага Swotch3 = на 3 шага Swotch4 = на 4 шага Swotch5 = 5 шагов Swotch6 = 6 шагов Swotch7 = 7 шагов 5. В то же время включено несколько переключателей, большое значение является стандартным. Характеристическая вязкость полимера. Sfafety информация 1. Входное напряжение этого контроллера должно быть следующим. Характеристики, другие высоковольтные скорее всего разрушат его. 2. Никогда Не подключайте два провода непосредственно в чехол от короткого замыкания. 3. Свинцовый провод должен быть подключен точно в соответствии с цветами, которые соединяют диаграмму. 4. Гарантия на этот продукт составляет один год, в этот период взимается плата, но исключается искусственная ситуация повреждения. V Световой поток схема
