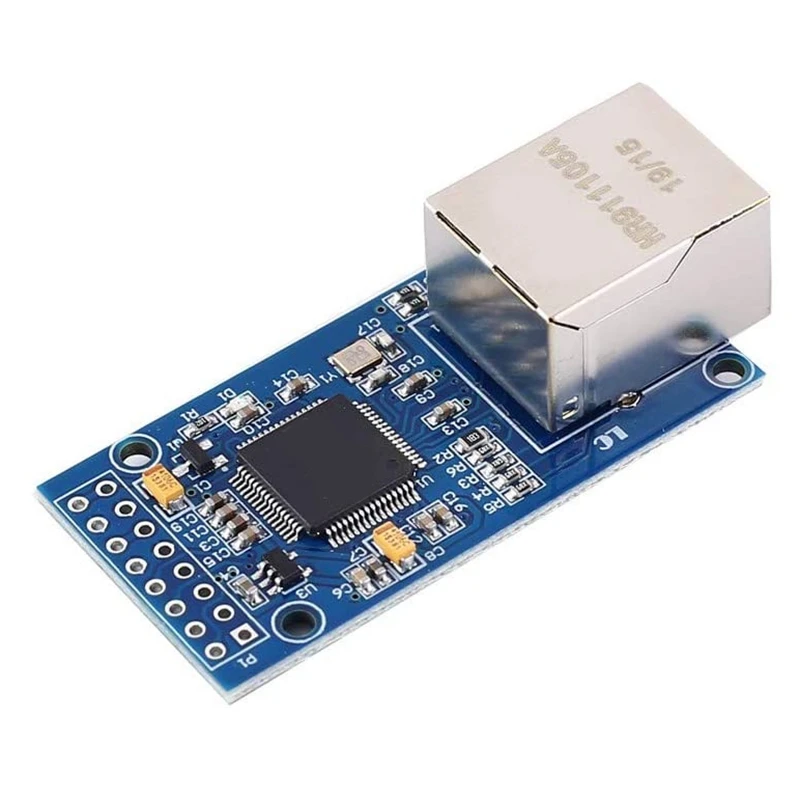

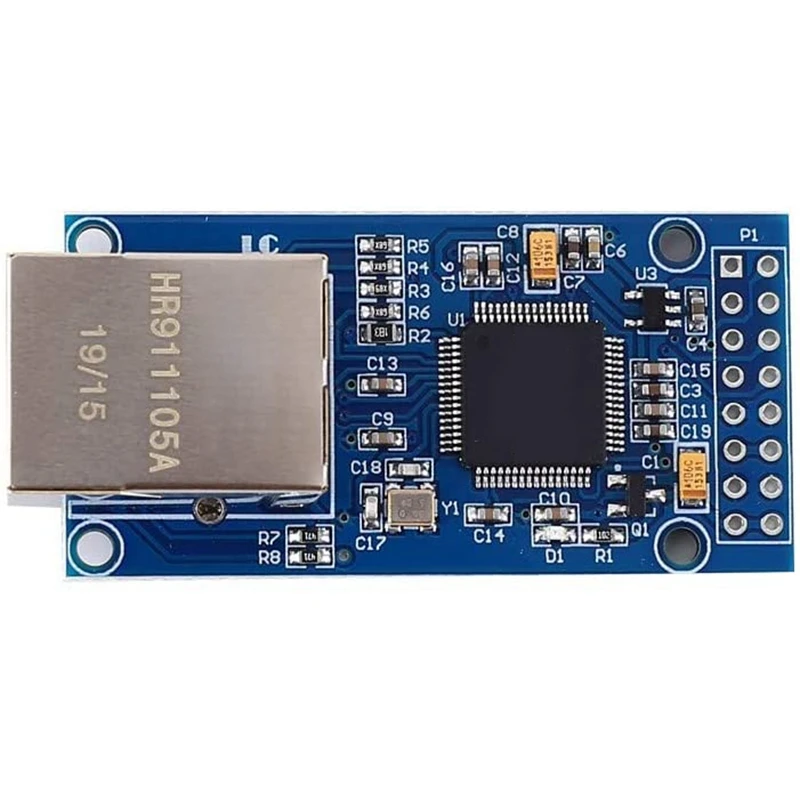

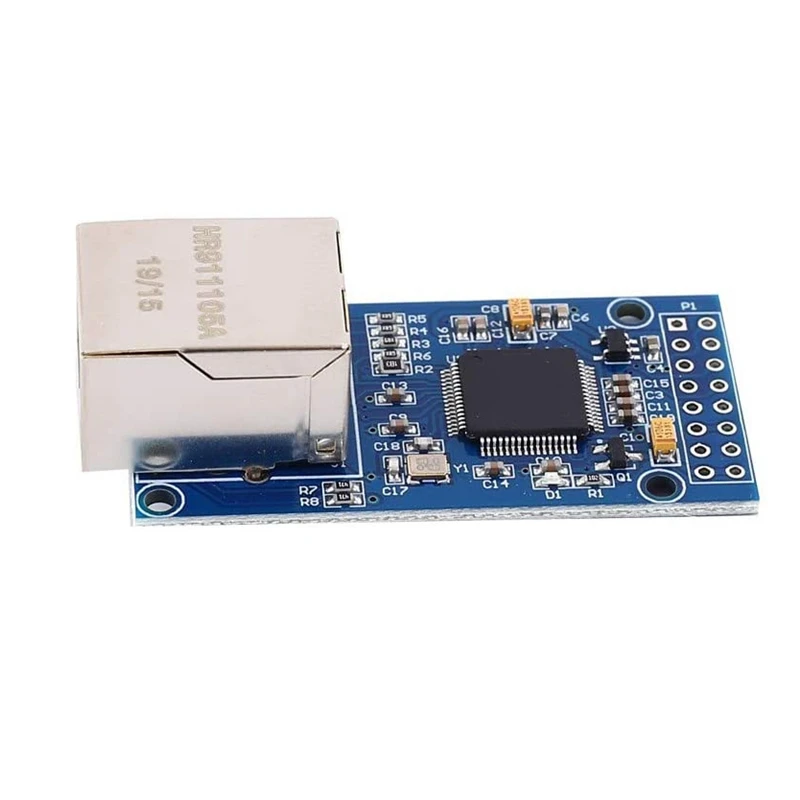

OPQ CH9121 последовательный порт Ethernet сетевой Модуль UART к RJ45 преобразователь DC 3 V 5V STM32

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Конфигурация параметров модуля разделена на две части: Основные настройки и конфигурация порта, основные настройки включают в себя, имя устройства, сетевой параметр, функция согласования последовательного порта, функция согласования последовательного порта по умолчанию выключена, Defaulting через аппаратное обеспечение CFG0 pin введите режим настройки порта материала, может через последовательные переговоры порта войти режим настройки последовательного порта после открытия.
TCP клиентский режим: на TCP клиентской модели, после зарядки в модуле, возьмет на себя инициативу подключенный TCP сервер терминал, когда соединение установлено, можно ли достичь двусторонней прозрачной передачи сетевых пакетов данных и данных последовательного порта, в этом режиме TCP сервер? S IP должен быть виден модулю, поэтому это означает, что с помощью модуля IP можно напрямую подключить сервер PING IP. В режиме TCP CLIENT, поддержка локального последовательного порта, поддержка через удаленный доступ к имени
Режим TCP сервера: в режиме TCP сервера, после зарядки в модуле, будет слушать локальный последовательный порт, есть ли подключение по запросу клиента, после установки соединения, может обеспечить двустороннюю прозрачную передачу сетевых пакетов данных и данных последовательного порта. В этом режиме TCP CLIENT IP должен быть виден модулю, видимым значением является то, что IP клиента может быть непосредственно через клиентский IP
Клиентский режим UDP: в клиентском режиме UDP, после зарядки в модуле, будут отправлены данные в локальный порт (от IP и порта назначения) прозрачно переадресованы в последовательный порт модуля. Точно так же отправка в модуль данных последовательного порта осуществляется через UDP пути, передаваемые для установки IP и порта назначения. Под этой моделью модуль должен настроить параметры сети: Рабочий режим, IP устройство, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения.
Режим сервера UDP: в режиме сервера UDP, полученный, отправляется в локальный IP и порт, все данные отправляются в последовательный порт, отправляется в модуль последовательный порт данных также через UDP способ, переданный для связи с UDP?s IP и последовательный порт, под этой моделью, модуль должен настроить параметры сети есть: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства.
Характеристика:
1. Встроенный MAC и PHY
2. Поддержка двусторонней прозрачной передачи
3. Поддержка 10/100 м
4.Supprot MDI/MDIX автоматическое преобразование
5. Поддержка DHCP автоматически получает ip-адрес
6. Поддержка доступа DNS ain name
7. Поддержка TCP клиента, TCP сервера, UDP клиента, UDP сервера
8. Поддержка механизма сохранения жизни
9. Настройка времени ожидания Supprot UART 0 ~ 2000ms
Параметр:
1. Модель: CH9121
2. Рабочее напряжение: 3,3 В ~ 5 в постоянного тока
3. Уровень UART: DC 3,3 В ~ 5 В
4. Скорость покупки: 300bps ~ 921600bps
5. Рабочая температура: -25 ~ 85
6. Рабочая влажность: 5% ~ 95% относительной влажности

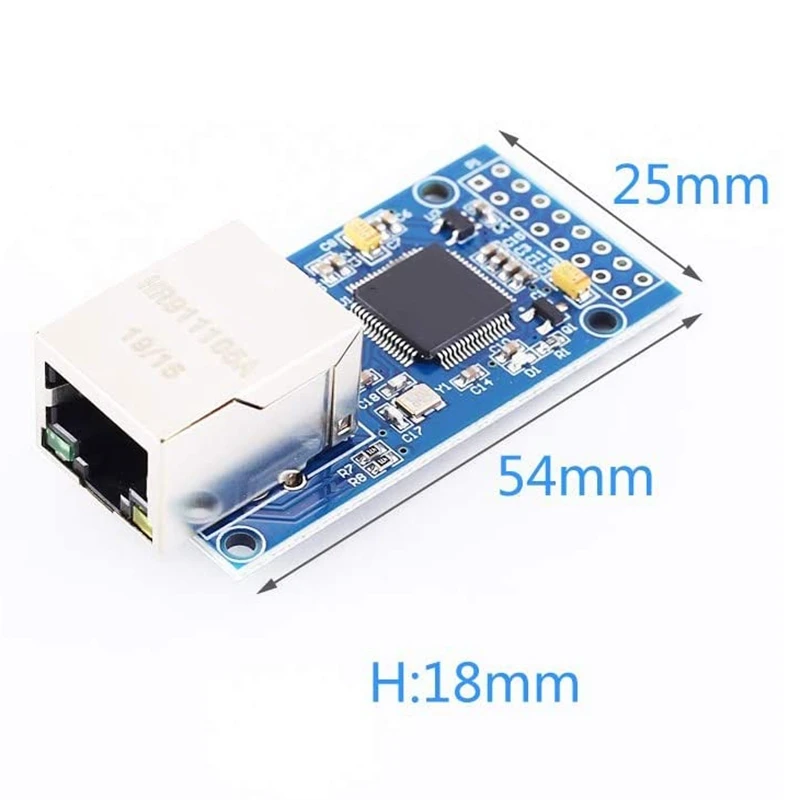

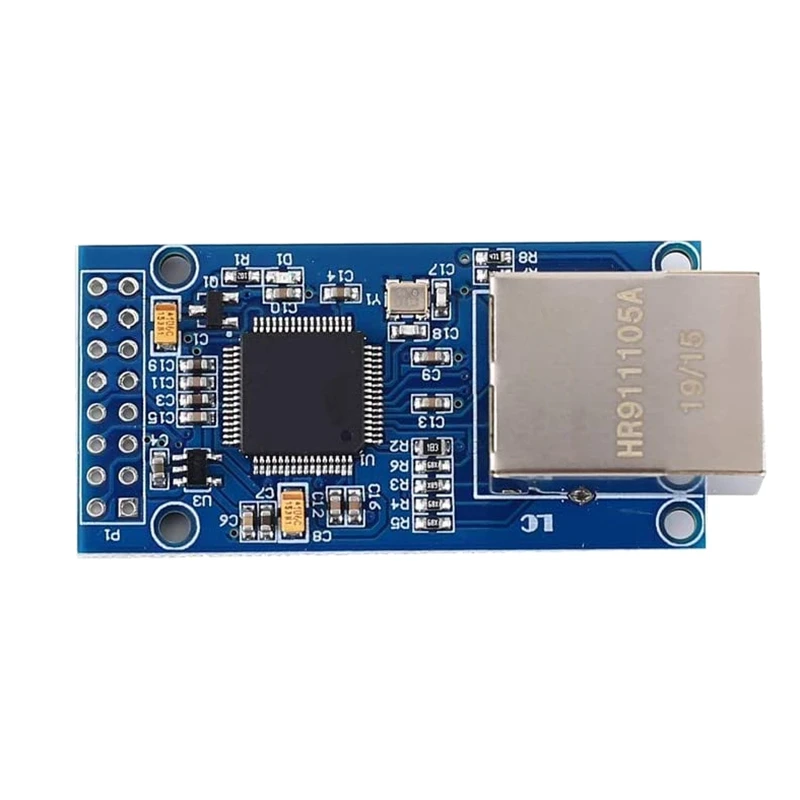

7. Размер: 54*25*18 мм

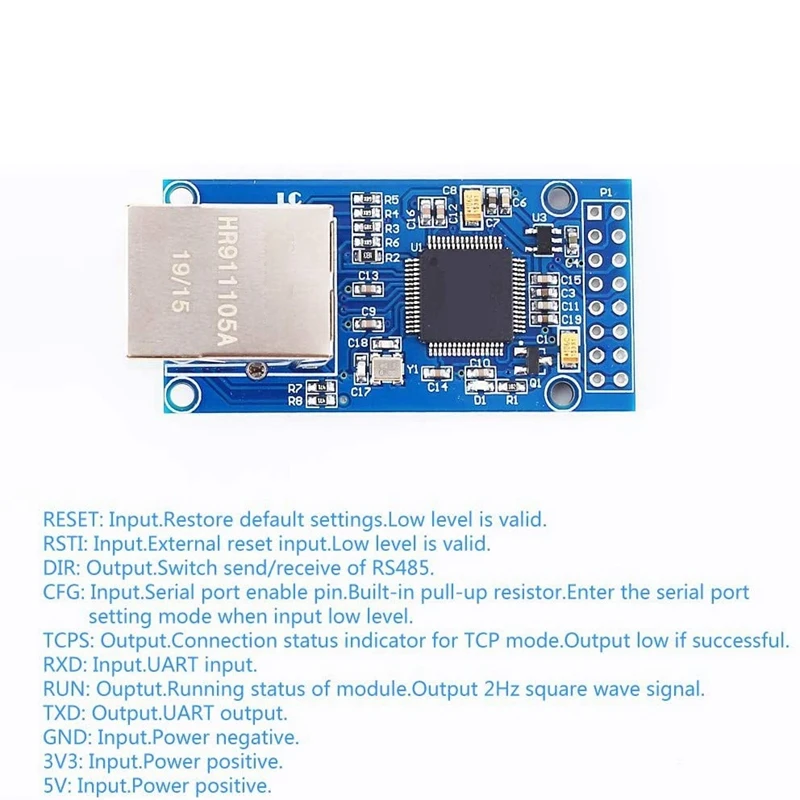

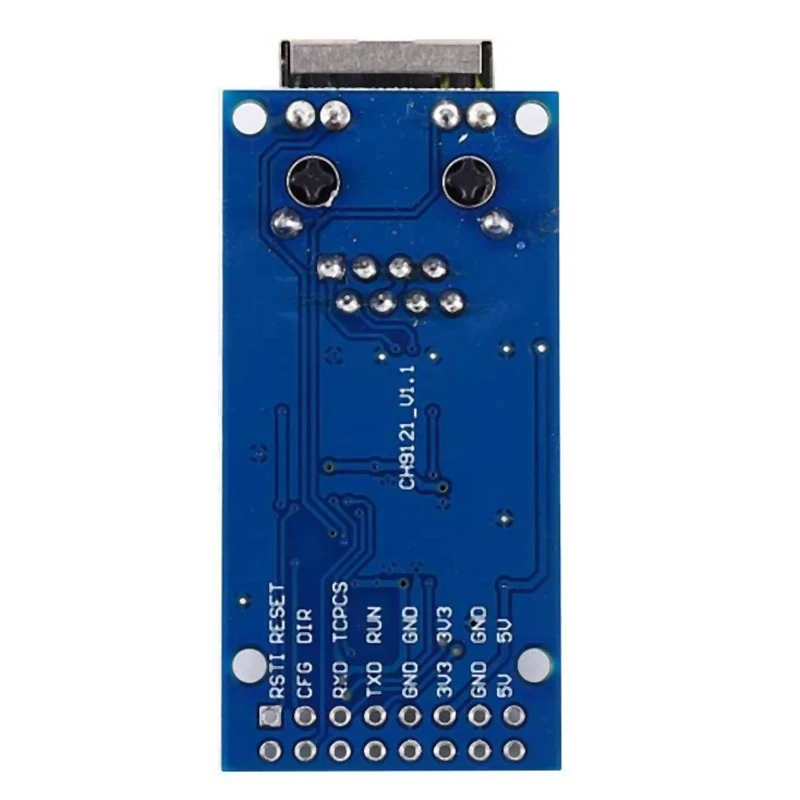

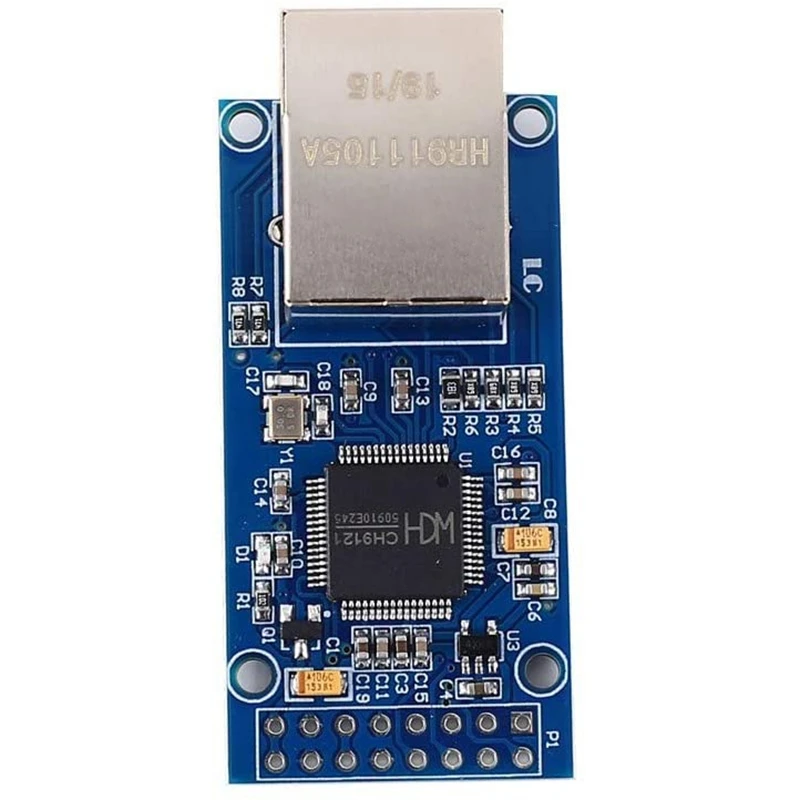

Определение штифта:
1. Сброс: вход. Восстановление заводских настроек, включение чипа, низкий уровень действителен
2.RSTI: вход. Вход внешнего сброса низкий уровень допустим
3.DIR: выход. Используйте контроллер RS485 для отправки и получения переключения
4.CFG: вход. Режим настройки последовательного порта встроенный выдвижной штырь, введите режим конфигурации последовательного порта, когда обнаружен низкий уровень, режим выхода из строя.
Цвет: синий
Материал: PCB
Посылка:

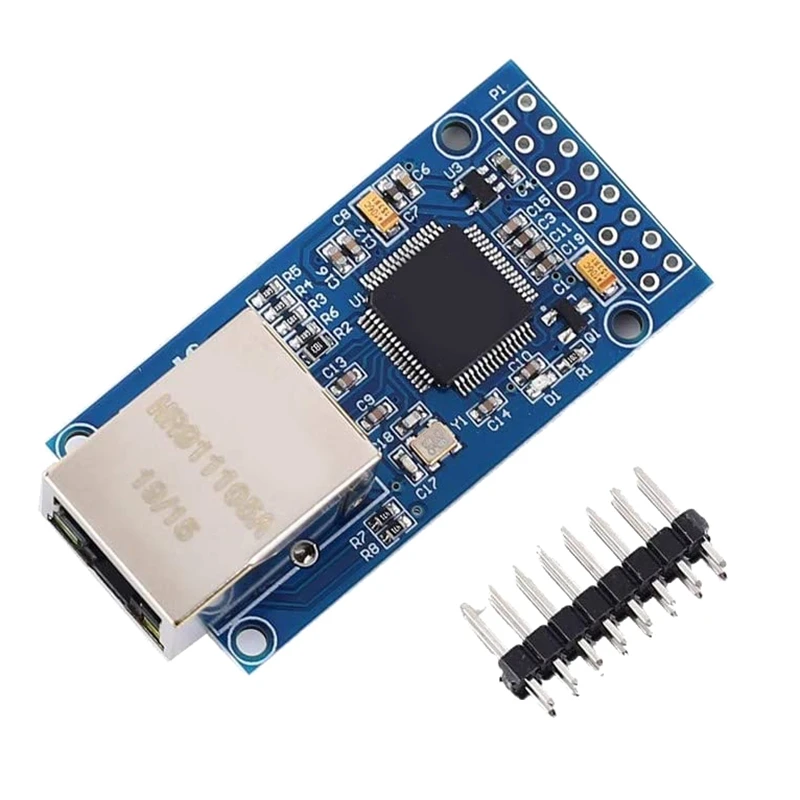

1 * CH9121 сетевой модуль Ethernet UART к RJ45 конвертеру
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
