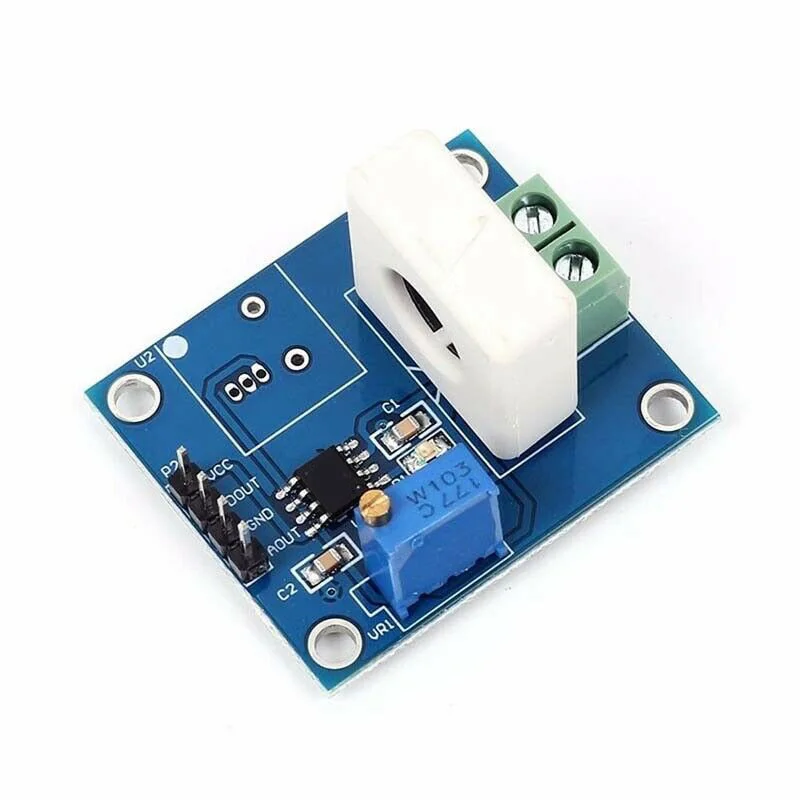

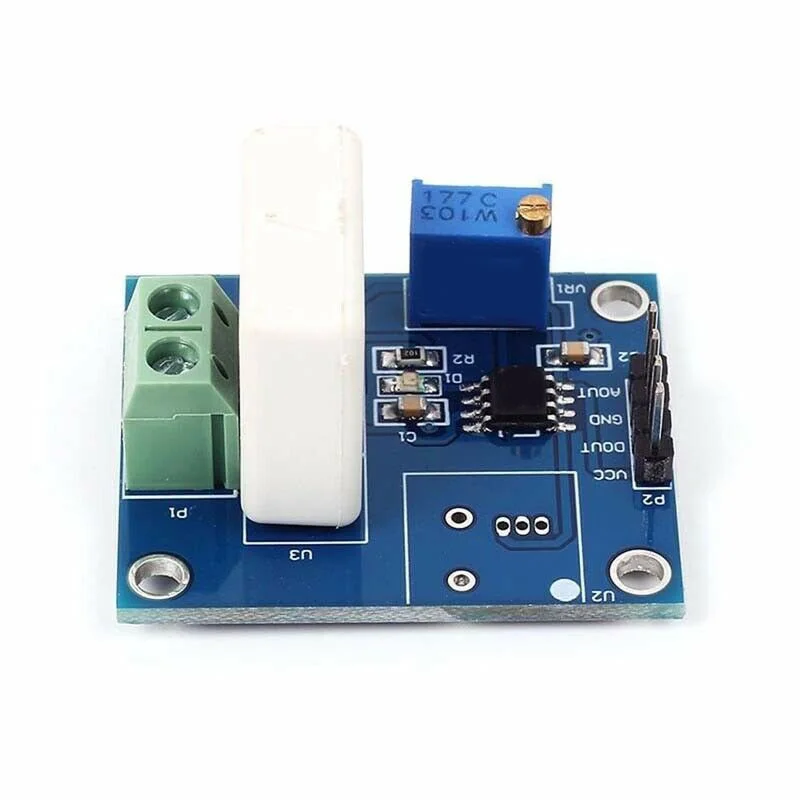

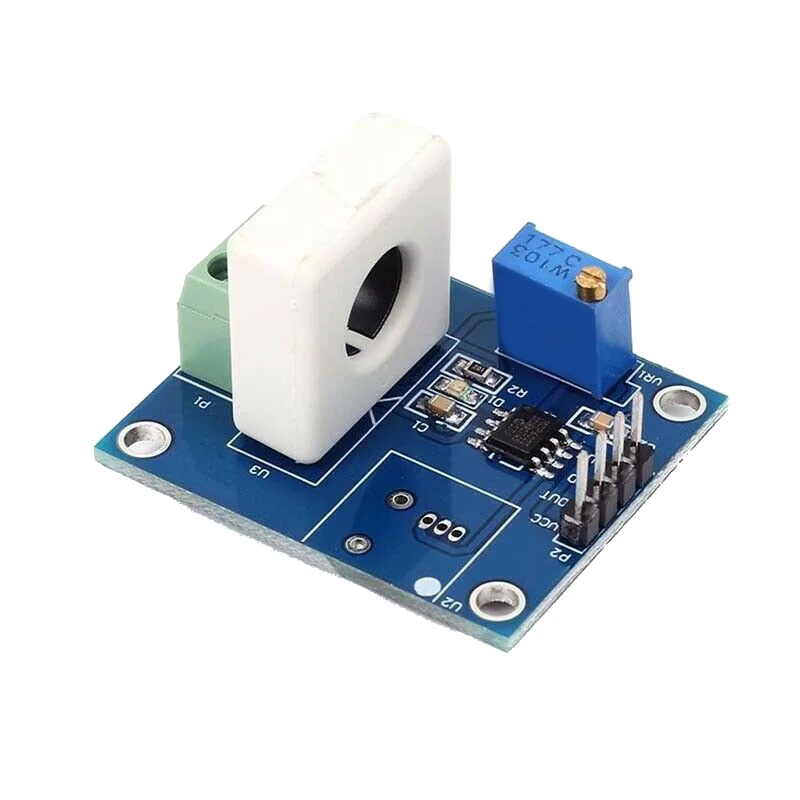

Датчик тока WCS1800 имеет в основном две функции: один-аналоговый сигнал через усилитель мощности, и он может быть применен к преобразованию A/D; Другой-сигнал ВКЛ-ВЫКЛ. Пользователи могут задать предельное значение тока. Когда фактический ток выше заданного тока, сигнал ВКЛ-ВЫКЛ станет высоким уровнем от низкого уровня, и есть светодиодная индикаторная лампа. Он прост и прост в использовании.
Особенности: 1. Рабочее напряжение: 5 В постоянного тока; 2. Диапазон обнаружения тока: DC +/-35A; AC 25A (для аналогового выхода); 3. Линейность: K = 60 мВ/A;4. Предельный Диапазон тока: 0.5A-35A (для выходного значения ВКЛ-ВЫКЛ); 5. С индикатором перегрузки по току; 6. С монтажным отверстием, легко установить прошивку; 7. Выборочный ток преобразования аналогового напряжения сигнала выхода, и он может подключить ADC; TTL уровень сигнала, и он может подключить MCU IO порт управления;
8. Выходной сигнал-это аналоговый сигнал напряжения и сигнал значения вкл. Выкл.; 9. Рабочая температура:-25 ~ 85 ℃

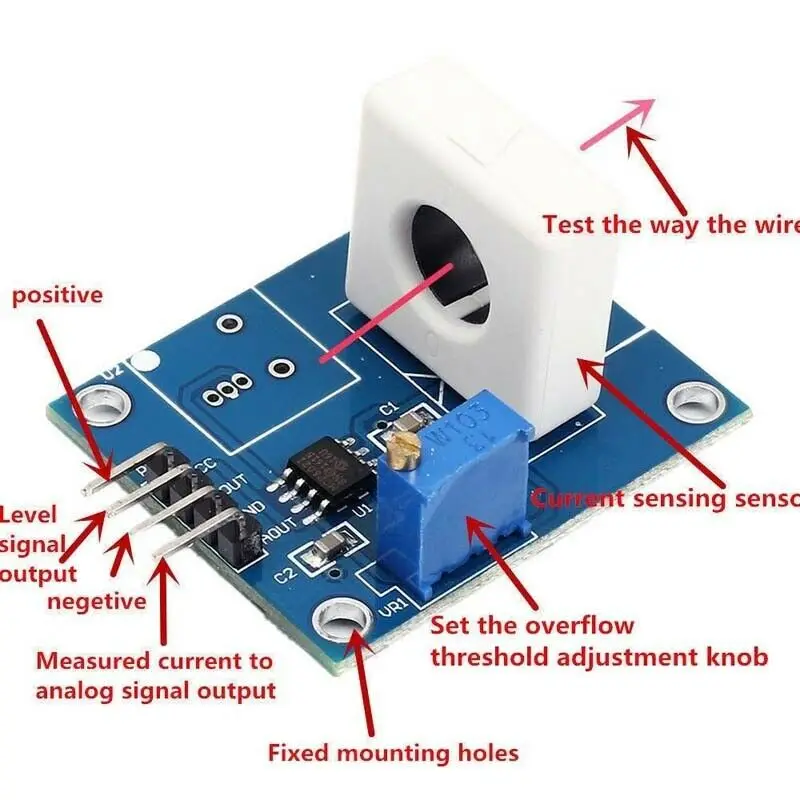

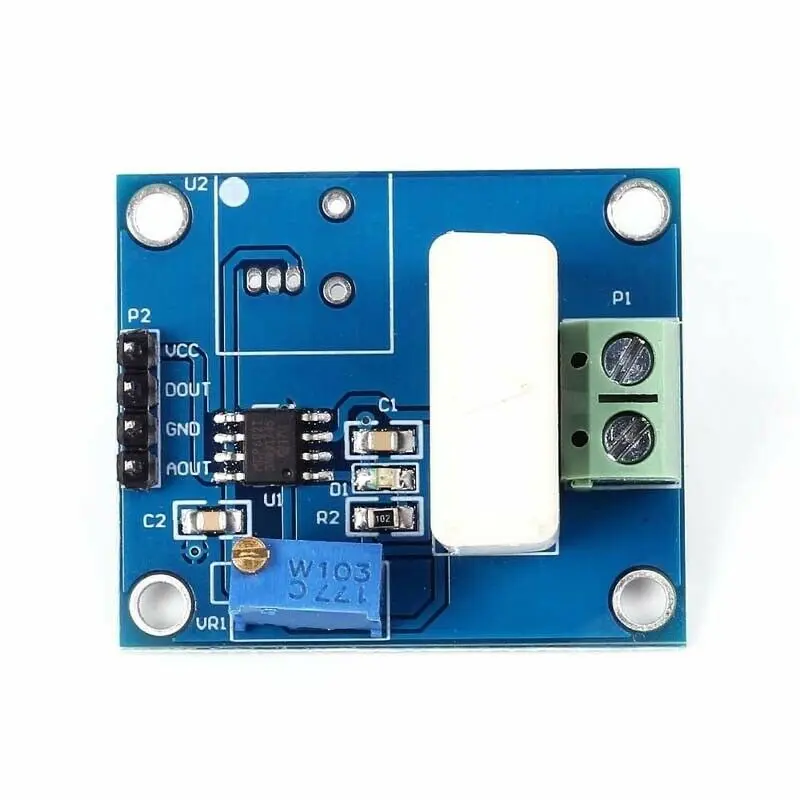

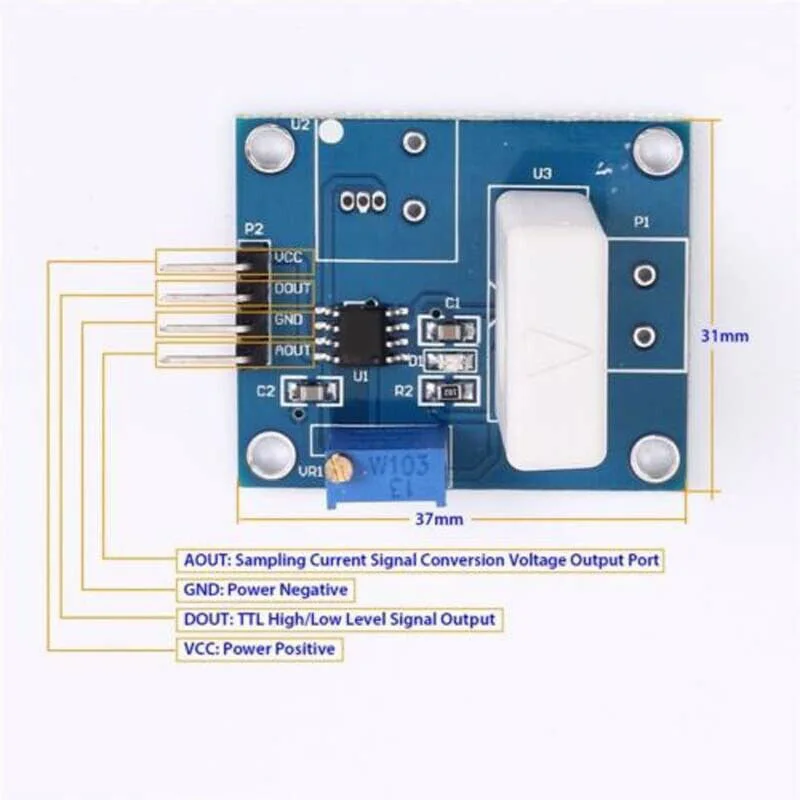

Описание интерфейса: 1.VCC: положительная мощность; 2. Выход: TTL выход сигнала высокого/низкого уровня; 3.GND: отрицательная мощность; 4. Выход: выборка выходного напряжения тока
Аналоговый сигнал напряжения (выход) использование; Введение: 1. Связь между током обнаружения и аналоговым выходом сигнала показана ниже: аналоговый сигнал Выход: V0 = Vcc * 0,5 +/-Ia * K (Ia является фактическим током через контактный для обнаружения тока, K-линейность) ;2.For пример входной ток составляет 1A , Vcc = 5V и WCS1800 линейность 60мв/A.
Давайте просто объясним соответствующую связь между током обнаружения WCS1800 и выходным напряжением:
1). Когда ток поступает в положительное направление:
Формула: V0 = Vcc * 0,5 + Ia * K
Соответствующий выход: V0 = (2,5 + 0,06) V = 2,56 V
2). Когда ток поступает в отрицательное направление:
Формула: V0 = Vcc * 0,5-Ia * K
Соответствующий выход V0 = (2,5-0,06) V = 2,44 V
Если это сигнал переменного тока:
V0 = Vcc * 0,5 + Ia * K
Соответствующий диапазон мощности: 2,44 V-2,56 V
Выход ВКЛ-ВЫКЛ (выход) с помощью введения:
Если ток выше 1 А в цепи, и пользователи хотят, чтобы этот модуль выходил на высокий уровень

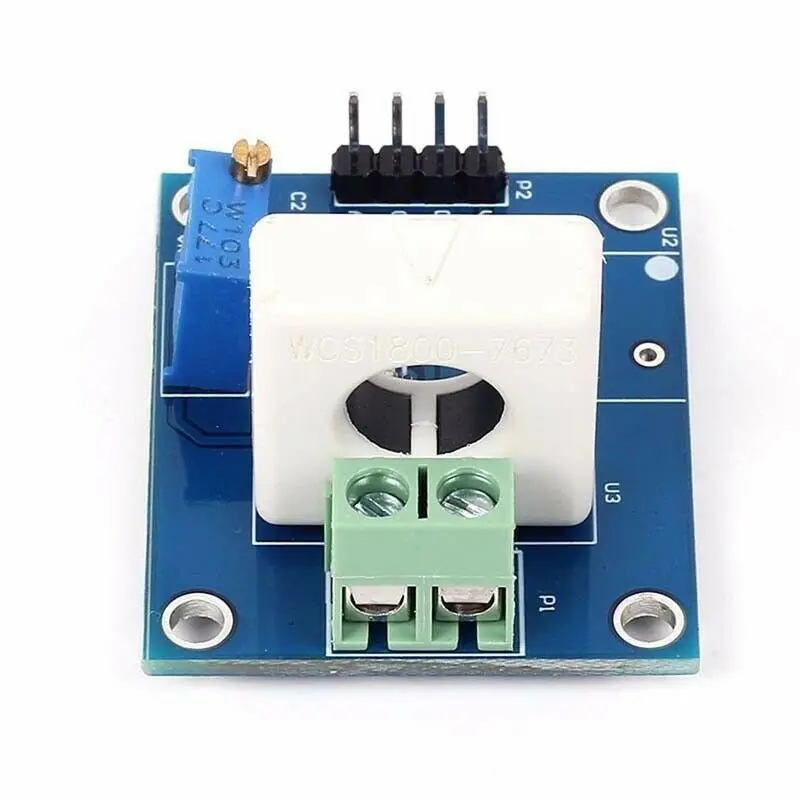

Шаг 1: пусть один порт провода проходит через круглое отверстие датчика (обратите внимание, что ток течет в положительном направлении), затем откройте питание и Отрегулируйте ток обнаружения до 1A; реверсивно поверните регулируемый резистор Vref до тех пор, пока красный светодиод не будет включен (светодиод просто включен, Тогда, пожалуйста, не регулируйте его)
Шаг 2: выше установлен предельный ток 1A. Извлеките ток 1A, и Светодиодная лампа включена
Шаг 3: когда ток обнаружения ВЫШЕ 1А, и красный светодиод выключен; Затем модуль daut выводит высокий уровень
Цвет: синий + белый

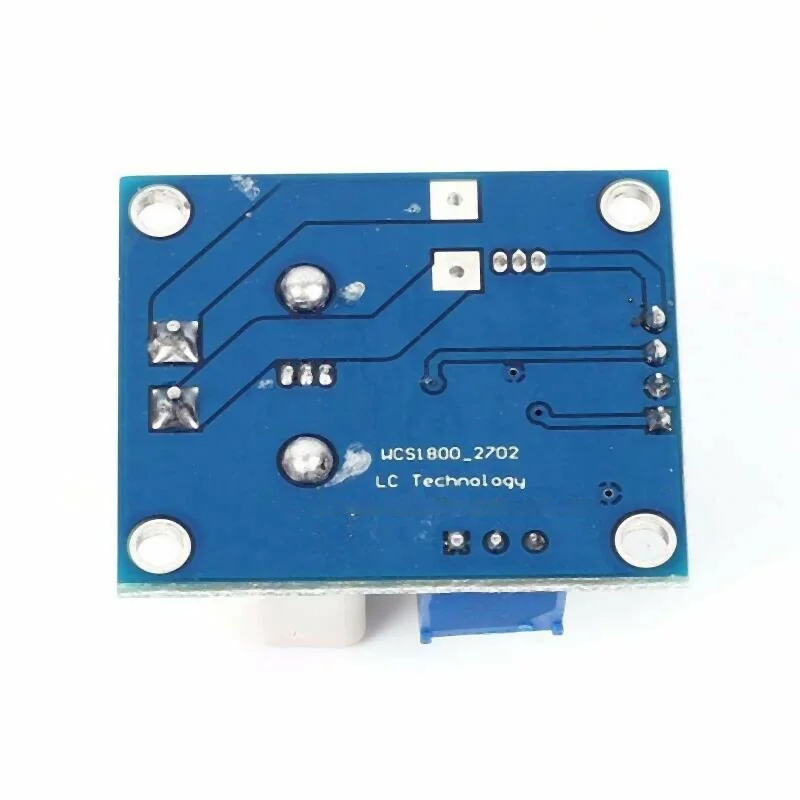

Материал: печатная плата
Размер: 37*31 мм
Посылка в комплект входит:
1 * Wcs1800 модуль
Только вышеуказанная посылка, другие товары не включены.
