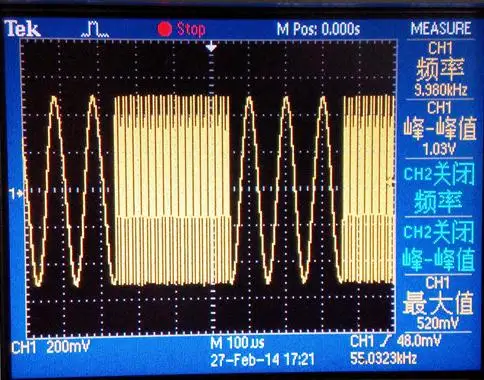

Используя чип управления latestPCSoftware AD9854Chip, вы можете иметь полный контроль над ad9854all регистрами чипа (особенно inBITTo контролировать соответствующие настройки бит),AndMCUThe pin, это очень интуитивно понятный, это очень удобно делать различные эксперименты, и может testSingle Tone, FSK, Ramped FSK, Chirp, BPSKAnd другие функции, QuicklyAD9854The приложение!

Предоставляем два набора программ: набор в основном composedPCEnd завершает программу обработки слова частотного управления, MCUTo завершить передачу данных. Другой набор параметров передачи programPCThe, в основном composedMCUComplete обработка слов частотного управления.

А. Характеристики модуля:

1. Выход двух наборов дифференциального выхода s (фаза: 0, 180,90, 270), частота может быть up100MhzAnd частота и фаза сигнала, амплитуда может управляться программой; выход набора квадратных волновых сигналов одновременно;

2. Эта плата разработана старшим инженером, выходной сигнал очень красивый, если схема этого чипа не обрабатывается должным образом, Выходная волна образует зигзагообразная форма. Дрожание выходного сигнала, искажение. PCBRefer к дизайну оригинального модуля.

3. Этот модуль изготовлен из изысканных материалов, с использованием режима переключения мощности высокой мощности, стабильность и надежность модуля значительно улучшаются, И теплотворная способность пластины значительно снижена, и конструкция платы может полностью Достичь эффекта рассеивания тепла, может работать стабильно в течение длительного времени 100 mhzthe Рабочая частота; Используется много емкости чипа, это очень полезно для вывода красивой формы волны, требования к источнику питания значительно снижены, обычный источник питания может быть Используется.

4. Ad9854все контрольные ножки имеют разъем dmcu (AVR)TheI/OFeet, вы можете полностью контролировать чип canad9854.

5. ModuleMCUControl, может через последовательный порт и pccommunication между компьютерами или другими cucommunication, удобный контроль 9854выходной сигнал.

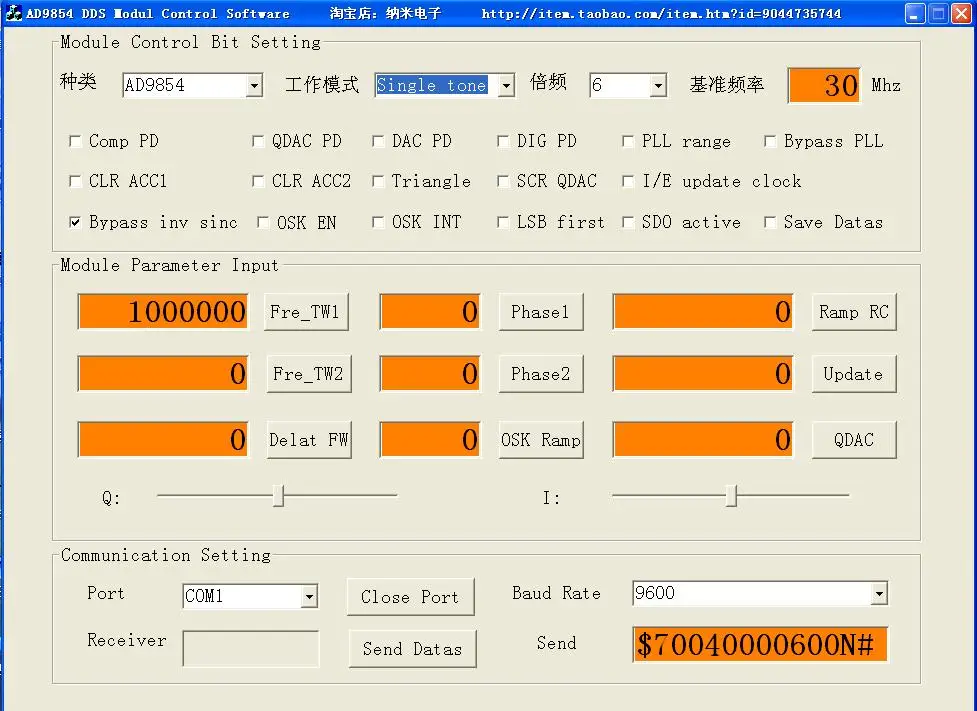

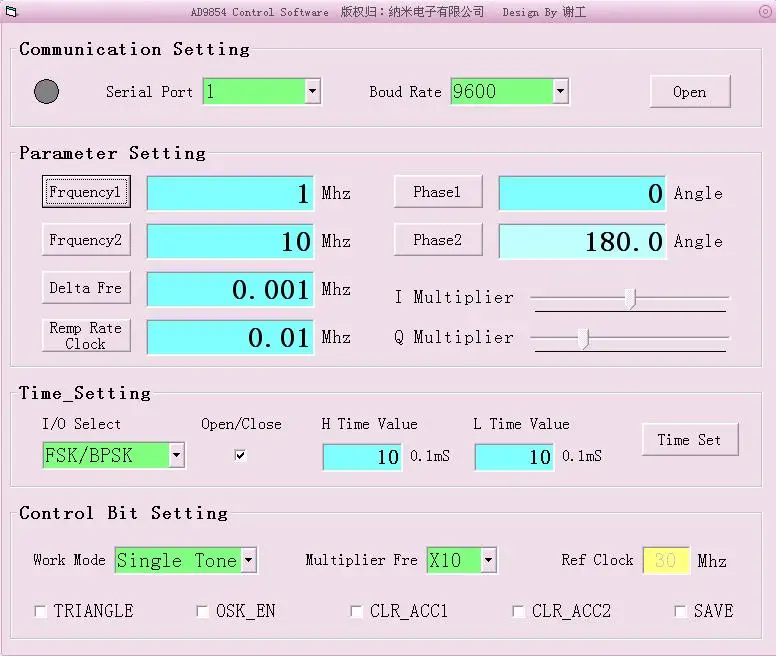

6. ProvidePCThe программное обеспечение управления, и provideVBFor исходный код OSS Java (старая версия установки),LearningVBThere также много справки.

7. Размер модуля: 72 мм * 98 мм

8. Может быть осуществлено ad9854все функции чиподиночного тона, FSK, Ramped FSK, Chirp, BPSK;

9. Providead9854основная программа источника драйвера чипа, она может быть написана очень удобно и quicklyAD9854DDSChip процедуры управления. Список программы следующим образом:

Void init_9854(void);

Void AD9854_phase1_adjust(unsigned int phase_value);
Void AD9854_phase2_adjust(unsigned int phase_value);
Void AD9854_frequency1_tuning_word(double frequency_value);
Void AD9854_frequency2_tuning_word(double frequency_value);
Void AD9854_delta_frequency_word(double delta_frequency_value);
Void AD9854_update_clock(unsigned long update_clock_value);
Void AD9854_ramp_rate_clock (без знака long clock_value);
Void AD9854_control_bit(struct AD9854_bit control_bit_value);
Void AD9854_I_gain (без подписи int gain_value);
Void AD9854_Q_gain (без подписи int gain_value);
Void AD9854_shaped_keying_ramp_rate(unsigned char ramp_value);
Void AD9854_QDAC (без подписи int QDAC_value);

IIМодуль измеренной формы волны:

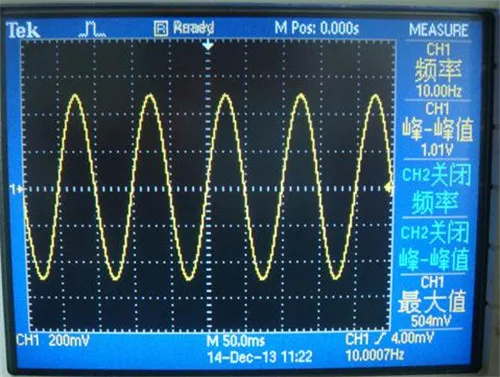

10HZSine волна Выходная амплитуда 1В

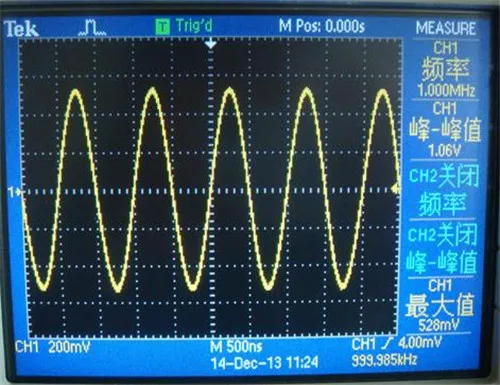

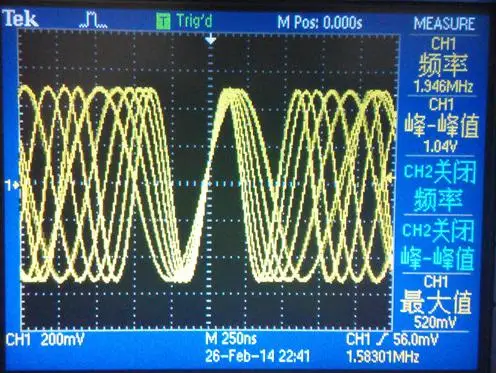

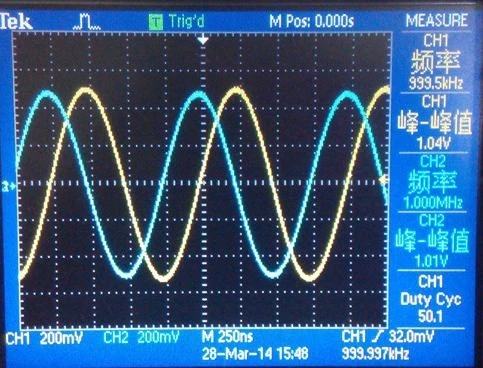

1MhzSine волна Выходная амплитуда 1В

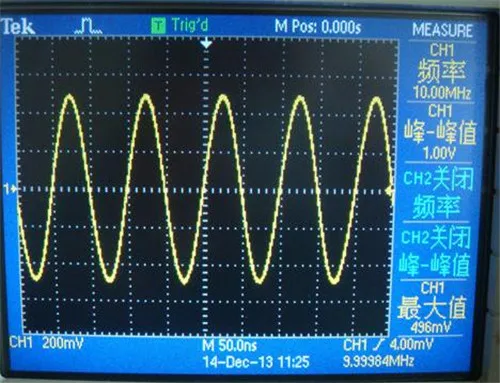

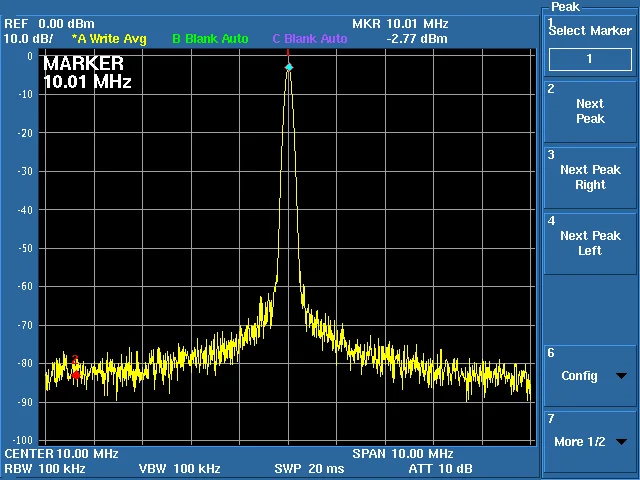

10MhzSine волна Выходная амплитуда 1В

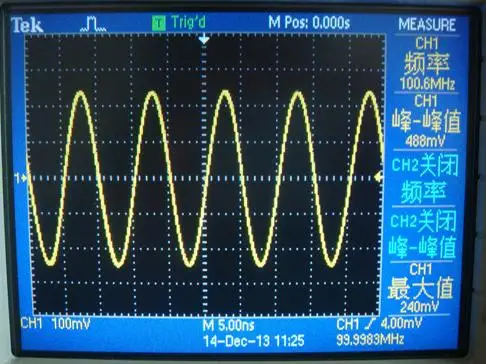

100MHZSine волна Выходная амплитуде400moremv

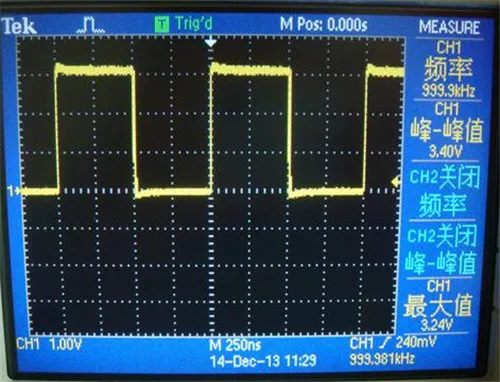

1MhzSquare волна Выходная амплитуда 3.5в

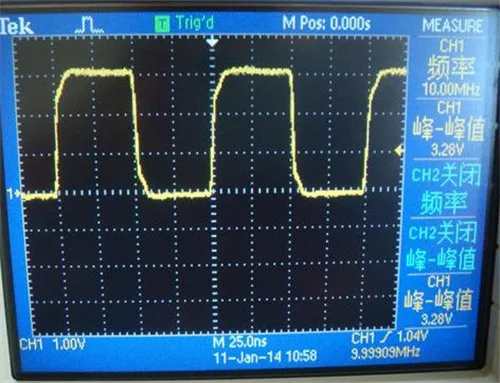

10MhzSquare волна Выходная амплитуда 3.3v

Три. Модуль приложения:

1. Высокая точность, высокая стабильность, высокая частота программируемого генератора сигналов

2. Специальный сигнал источника сигнала;

3. С обучением и высокопроизводительным модулем;

Четыре характеристики параметров модуля:

1. Рабочее напряжение, ток: 5В 1а

2. Максимальная Выходная частота: синусоидальный сигнал 100мгц, квадратный сигнал 10МГц

3. Ступенчатая частота: 0,1 Гц

4. Регулируемая амплитуда, контроль Precision12BITAdjustable.

Пять, набор:

1. Модуль A (значение по умолчанию isSMAPlug в корте); Может book90The degreeSMAThe выходной разъем.

2. Модуль к соединительной линии осциллографа (SMALine) (Plus20Dollar);

3. AVRThe эмулятор A(Plus56Dollar), он очень стабильный и простой в использовании эмулятор;

4. USBLine a;
5. Исходный код MCUsoftware, соответствующая информация;

6. Этот шаблон не включает источник питания;

Шесть, с outmcuversion ссылки:
