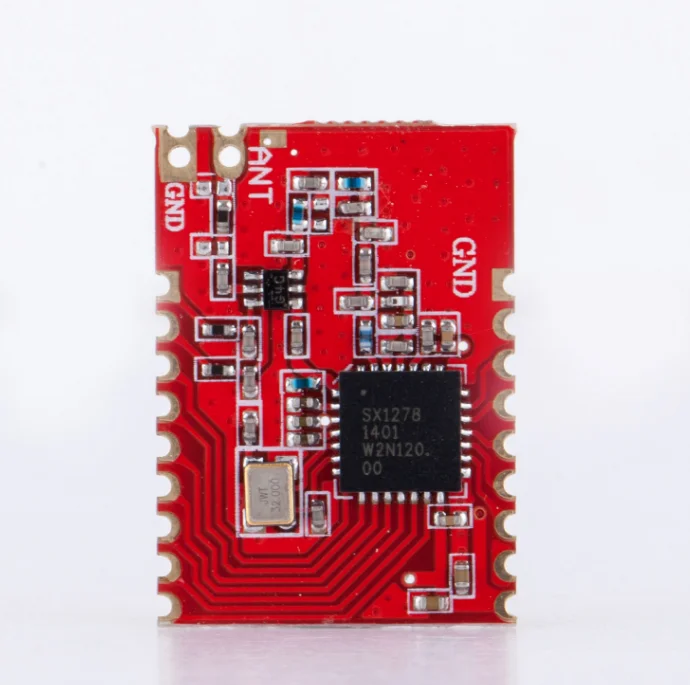

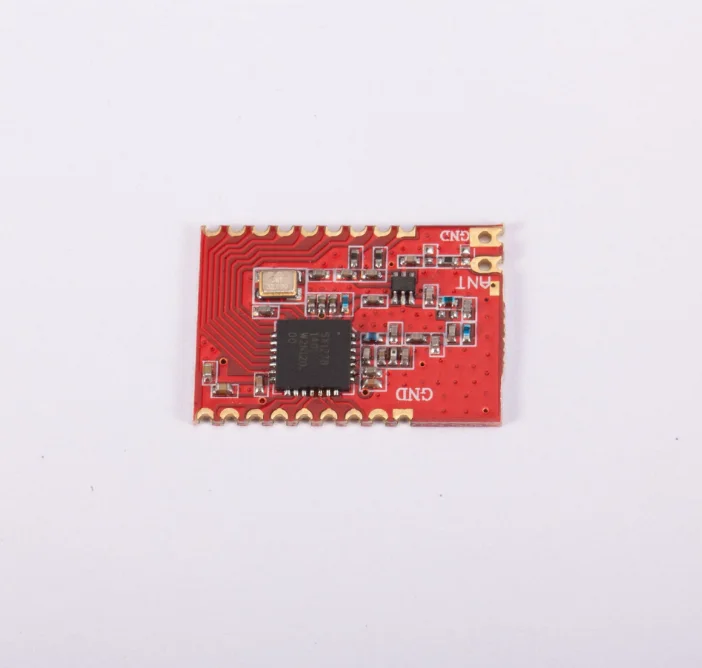

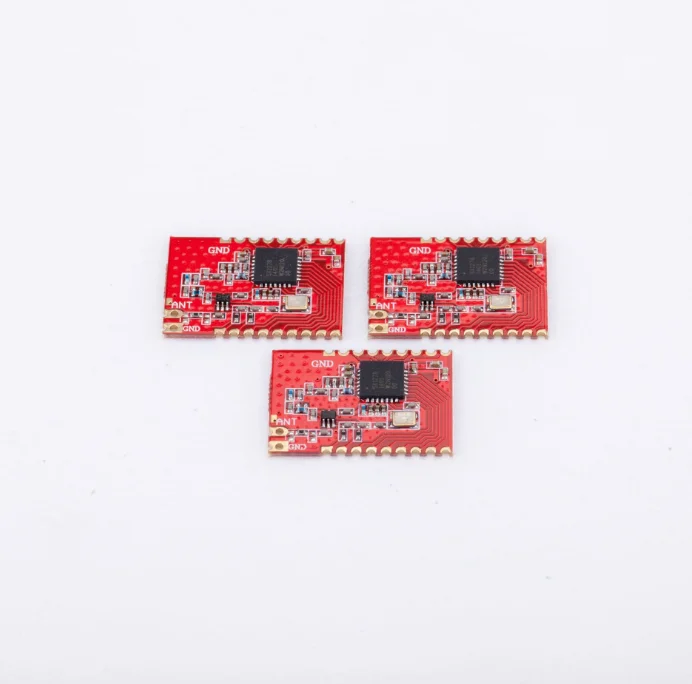

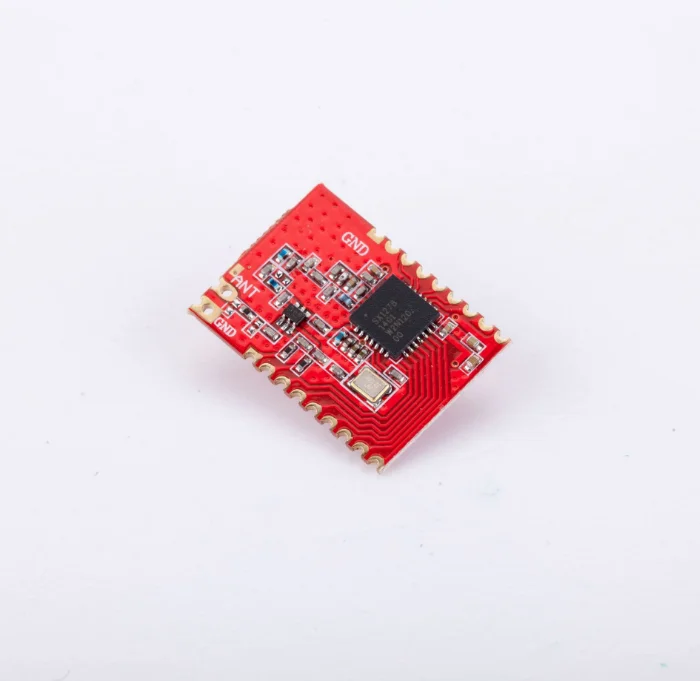

SX1276 SX1278 модуль LORA 3000 метров Беспроводная передача на большие расстояния SPI

SX1276 SX1278 модуль LORA 3000 метров Беспроводная передача на большие расстояния SPI

В модуле используется радиочастотный трансивер серии SX127x, используется радиочастотная технология LORA spread spectrum, Технология цифровой обработки, высокая защита от помех, высокая стабильность и высокая производительность затрат. Пользователи должны контролировать только внутренние регистры чипа через цифровой интерфейс SPI, предоставляемый модулем для реализации функций конфигурации параметров SX127x и беспроводной передачи данных и приема. Модуль имеет небольшой размер, высокую чувствительность, дальность передачи, высокую скорость связи и небольшую задержку. Пользователи могут настроить размер модуля, выходную мощность, диапазон частот и другие параметры в соответствии с их собственными требованиями, или непосредственно Положите модуль на PCB пользователя, чтобы улучшить уровень продукта клиента и сэкономить расходы.

Микро-передача питания, большой выход 20dbm, может контролировать мощность передачи путем настройки рабочего диапазона частот: 137MHZ-1020Mhz и других безприкладных диапазонов частот, которые могут быть настроены в соответствии с требованиями пользователя. Чувствительность приема составляет до-148dBm @ 1200bps, и когда высота антенны составляет 2 метра, она может достигать 3000 метров на открытой местности без помех.

Беспроводное оборудование для организации очередей, электронный дверной замок для гостиниц, биометрическая система управления доступом

Умный дом, бытовая техника и интеллектуальное управление освещением

Управление автоматизации медицинских и электронных приборов

Интеллектуальное учебное оборудование, мониторинг ребенка, система вызова медицинского отделения

Противоугонная сигнализация, противоугонная машина, смарт-карта, дистанционное Обнаружение железнодорожного локомотива

Вода, электричество, газ, Отопление автоматический счетчик считывания зарядки системы или реактивной мощности компенсации и мониторинга электросети

Беспроводная Конференц-система для голосования и подсчета очков, терминал PDA, беспроводная система заказа

Светодиодный экран беспроводной передачи текста, фотографий и беспроводного управления,

Электронные весовые инструменты, беспроводные крановые весы, Мониторинг транспортных средств, тестирование оборудования для старения,

Промышленное оборудование беспроводная передача данных и мониторинг промышленной среды

Видеонаблюдение PTZ контроль, контроль доступа посещаемость ридер

Метеосистема/нефтяная скважина/гидравлическое оборудование для сбора информации и обнаружения природной среды

Управление активами и позиционирование персонала в регионе, управление логистическими цепочками поставок.

Беспроводное управление сигнальными лампами с ветропитанием, мониторинг данных солнечных фотоэлектрических инверторов.

Метод модуляции: LORA spread spectrum, FSK, GFSK, GMSK, OOK

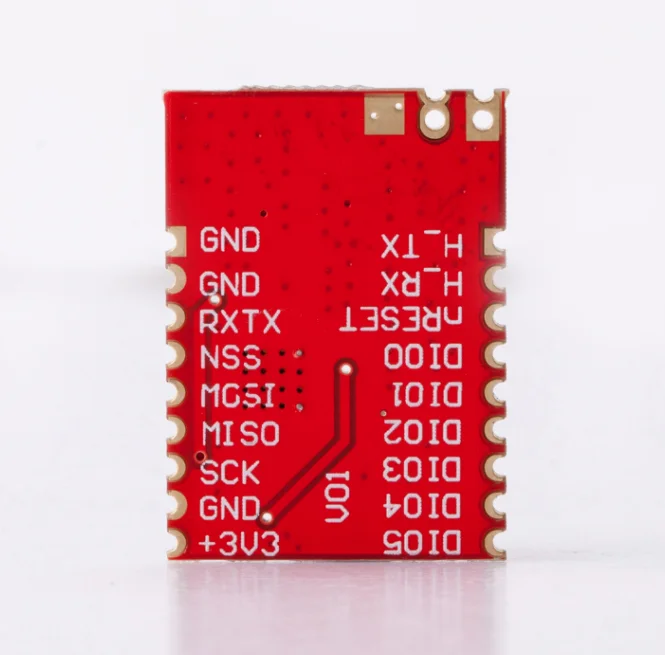

Тип интерфейса: SPI интерфейс

Рабочая частота: 433 МГц или индивидуальная частота

Мощность передачи: 0-100 мВт (высокая мощность 20dBm)

Чувствительность приема: большой-148dBm @ 600bps

Высокая скорость передачи воздуха: 300 кбит/с

Рабочая температура: -40 ℃ ~ + 80 ℃

Мощность питания: 1,8 V ~ 3,7 V (по умолчанию 3,3 V)

Передавать ток: 120mA @ 20dbm 87mA @ 17dbm 29mA @ 13dbm

Ток приема: ≤ 10 мА

Зарегистрируйте ток удержания: 200nA

Рабочая влажность: от 10% до 90% относительной влажности, без конденсации

Размер: 25 мм * 18 мм * 1,9 мм (шаг штифта: 2 мм)

В источника питания Модуль напряжения не должна превышать 3,7 V, в противном случае модуль будет повреждена; Входная мощность коэффициент пульсации должно быть в пределах 50mV, и мгновенная импульсный ток может быть указано выше 300mA, И ширина импульса больше 500 мс.

Требования к конструкции оборудования: беспроводной модуль SX127x_RF-это SMD посылка, которая легко вставляется на нижнюю панель оборудования для клиентов, поэтому клиенты должны проектировать модуль в качестве компонентного блока при проектировании печатной платы. Таким образом, есть много особенностей в макете PCB и маршрутизации.

1) разводка печатной платы

В макете печатной платы, на предпосылке соответствия конструкции формы, беспроводной модуль должен быть далеко от устройств питания, полевых устройств, таких как: колонки, гудки, импульсный источник питания индуктивность и другие устройства, которые могут генерировать помехи поля и нагревательные устройства. В области, где модуль прикреплен, строго запрещено размещать устройства на задней части печатной платы. Если используется Встроенная пружинная антенна, антенна не может быть размещена, перекрывая модуль, либо вертикально к плате PCB, либо параллельно краю платы модуля. Если есть радиочастотные сигнальные линии, которые должны быть нарисованы на клиентской печатной плате, обязательно положите медь с обеих сторон радиочастотной линии и пробойтесь через землю, И обратите внимание на расстояние между линией RF и медной кожей. Поместите как можно больше быстродействующих конденсаторов на интерфейс источника питания для обеспечения мгновенных импульсов источника питания.

2) проводку печатной платы

Линии передачи данных соединены параллельно, и линии должны быть как можно дольше на той же плоскости. Проводка не допускается внутри области, где прикреплен модуль.

Старайтесь поддерживать целостность медной кожи. Однако под антенной запрещено иметь медное напольное покрытие, но лучше выбить печатную плату.

Помехи co-канала

Канал связи модуля является полудуплексным, который может завершить связь «точка-точка» и «точка-многоточечная». Во время общения необходимо гарантировать, что в любой момент только одна радиостанция в той же частотной сети связи находится в передающем состоянии, чтобы избежать взаимных помех на той же частоте.

Задержка передачи данных в беспроводной связи

Так как передатчик беспроводной связи получает определенное количество данных от терминального устройства или ожидает определенного периода времени без новых данных перед передачей, есть задержка в десятки-сотни миллисекунд от передатчика беспроводной связи до приемника беспроводной связи (Конкретная задержка зависит от скорости последовательного порта, скорости воздуха и размера пакета данных. Кроме того, это занимает определенное время от приема беспроводной связи до конечного устройства терминала, но время задержки фиксируется в тех же условиях. Пожалуйста, свяжитесь с нами отдельно для определенного времени задержки.

Контроль ошибок

Хотя модуль имеет сильную способность анти-помех, но в чрезвычайно жестких условиях, неизбежно, что произойдет плохой прием или потеря пакета. В это время клиент может увеличить разработку протокола уровня связи системы, например, потери пакетов и повторной передачи, а также повысить надежность и гибкость беспроводной сети.

Слишком близко:

Независимо от того, экранирована ли антенна, выводите антенну или поднимайте или заменяйте антенну с более высоким коэффициентом усиления.

Плохая ли рабочая среда, есть ли кочастота или сильные магнитные или силовые помехи, меняйте канал или держитесь подальше от источника помех.

Соответствует ли источник питания. Правильное ли напряжение, может обеспечить достаточный ток и превышает ли EMI импульсного источника питания стандарт.

Не может общаться в обычном режиме:

1. Плохо ли подключен источник питания. Проверьте, является ли ток нормальным, и повторно подключите шнур питания.

2. Находится ли сигнальный кабель в плохом контакте. Проверьте, увеличивается ли ток излучения.

3. Проверьте, являются ли протоколы связи на обоих концах последовательными, например: диапазон рабочих частот, скорость передачи данных, комментарий и проверка несовместимыми.

4. Соответствует ли уровень модуля пользовательскому терминалу или компьютеру (интерфейс TTL/232/485).

5. Модуль поврежден.

Высокая частота ошибок:

1. Проверьте наличие коканальных помех.

2. Система подачи антенн не хорошо сочетается. Проверьте, хорошо ли подключена точка подключения.

3. Скорость передачи данных последовательного порта установлена неправильно, установите снова.

4. Пульсация источника питания большая, замените источник питания. Интерфейсный кабель слишком длинный и мешает работе.
