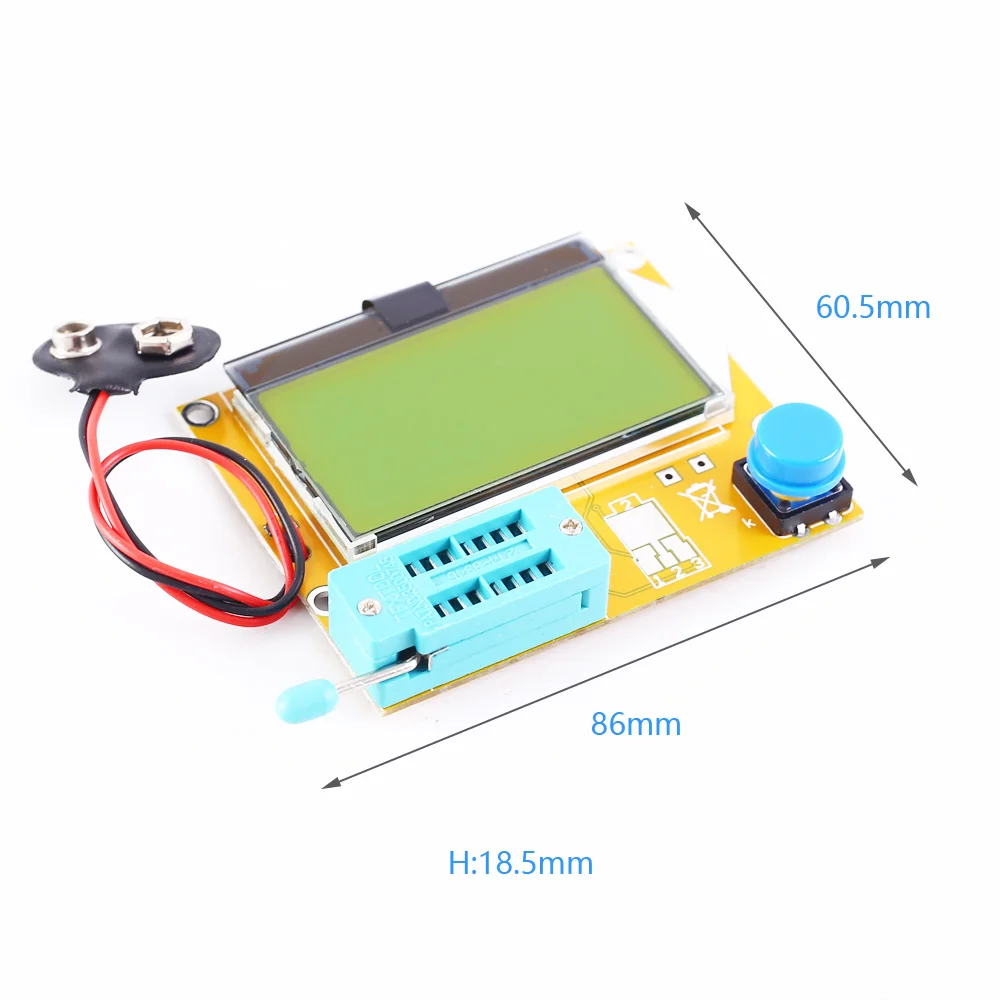

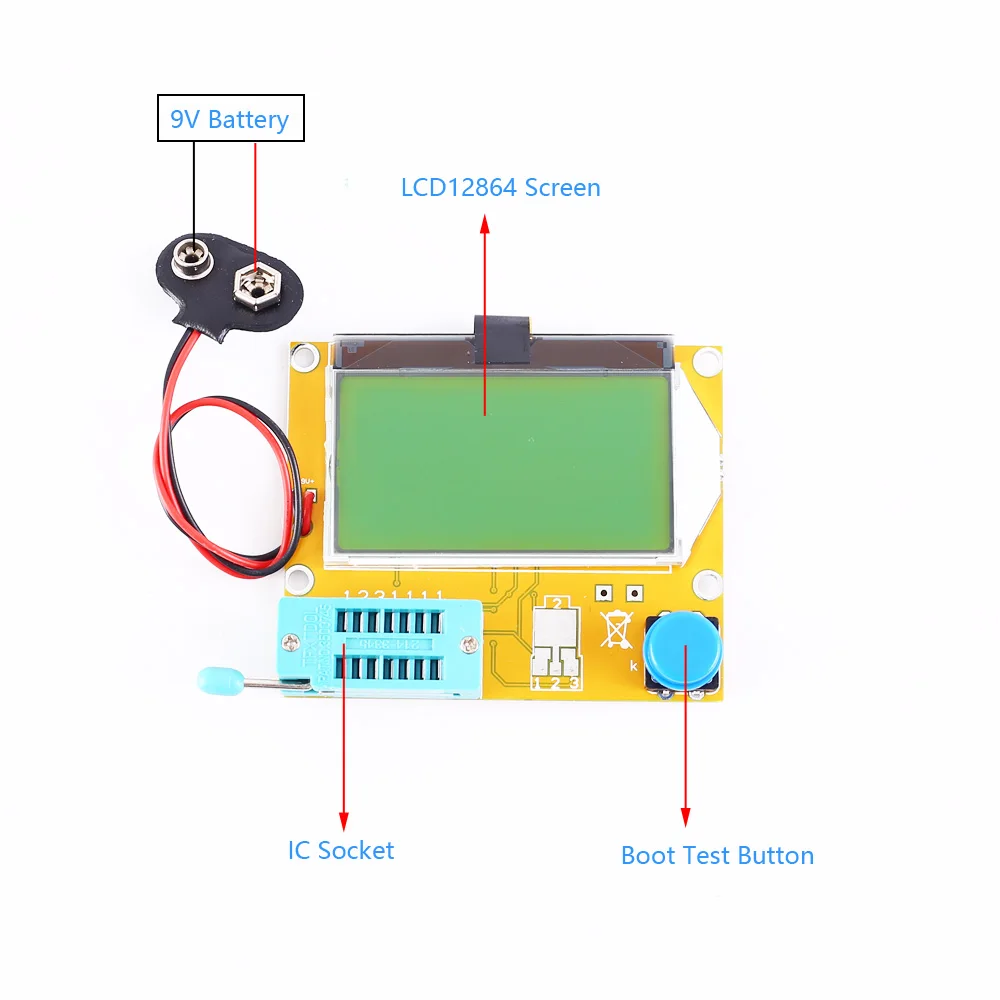

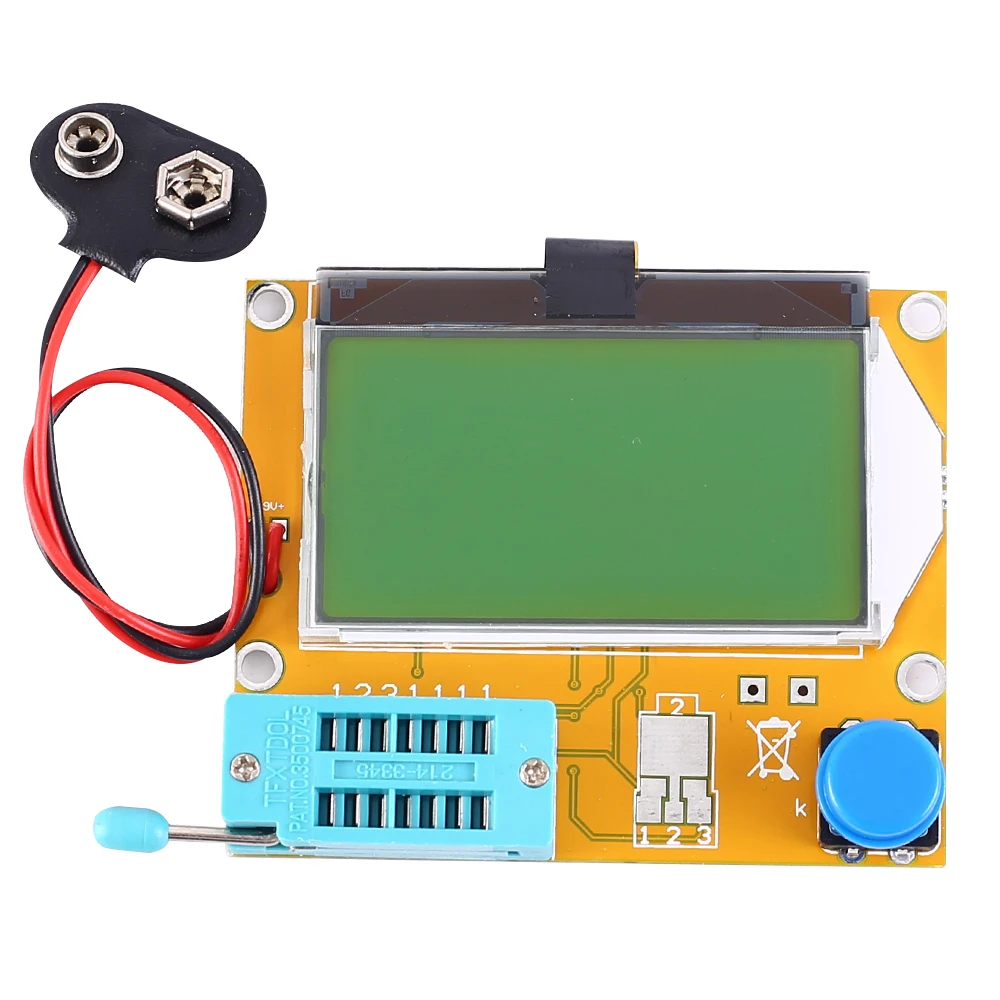

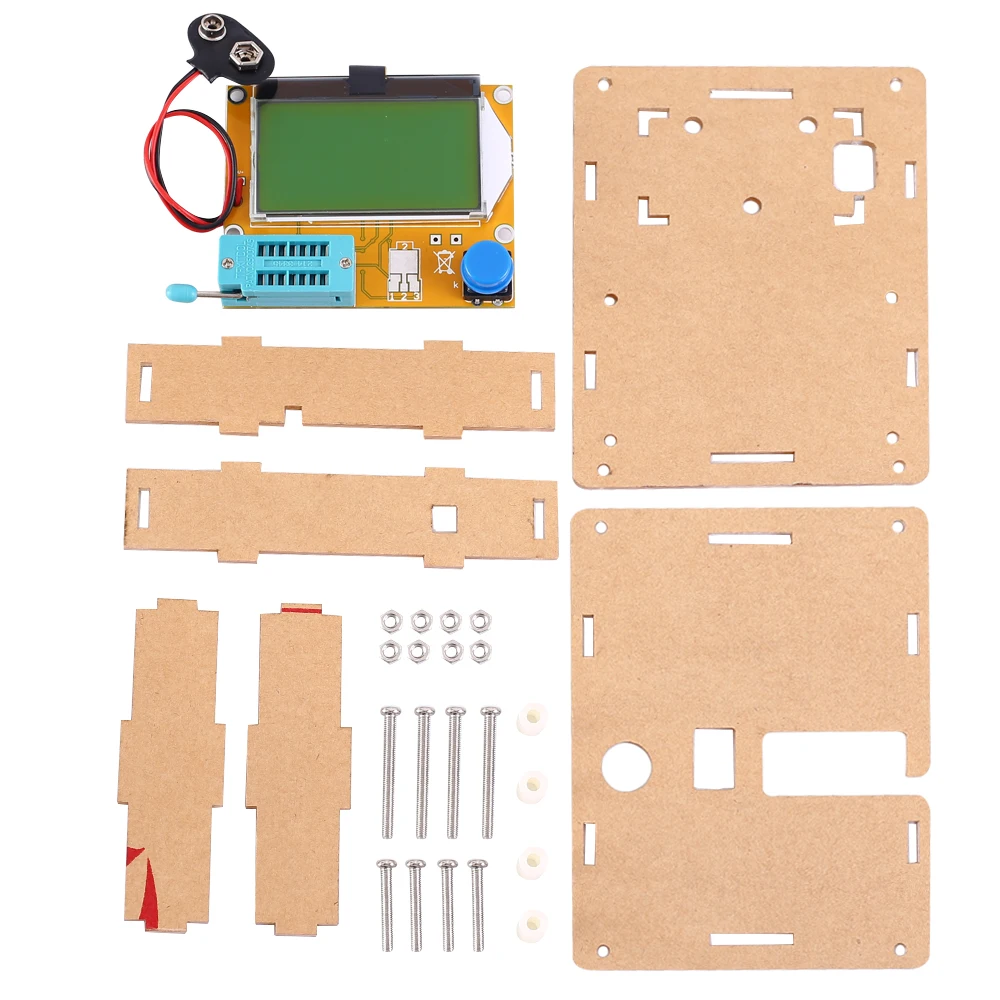

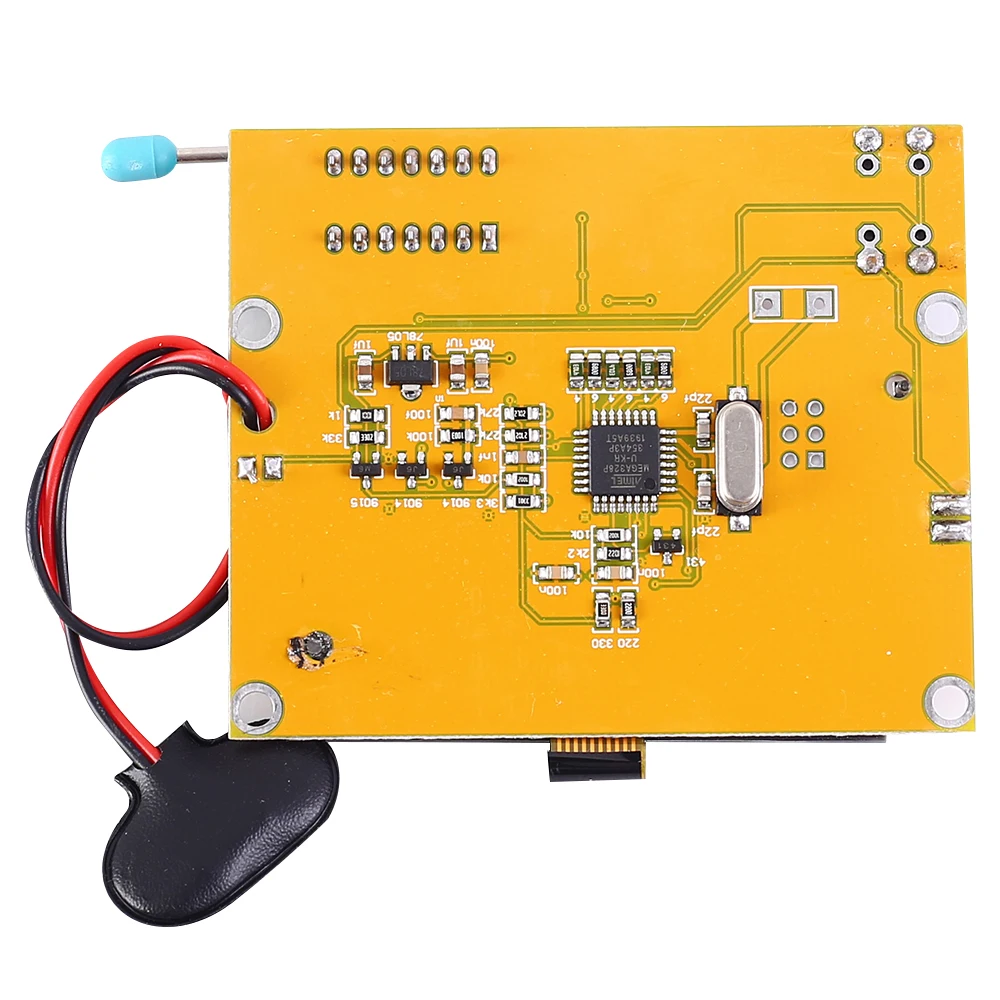

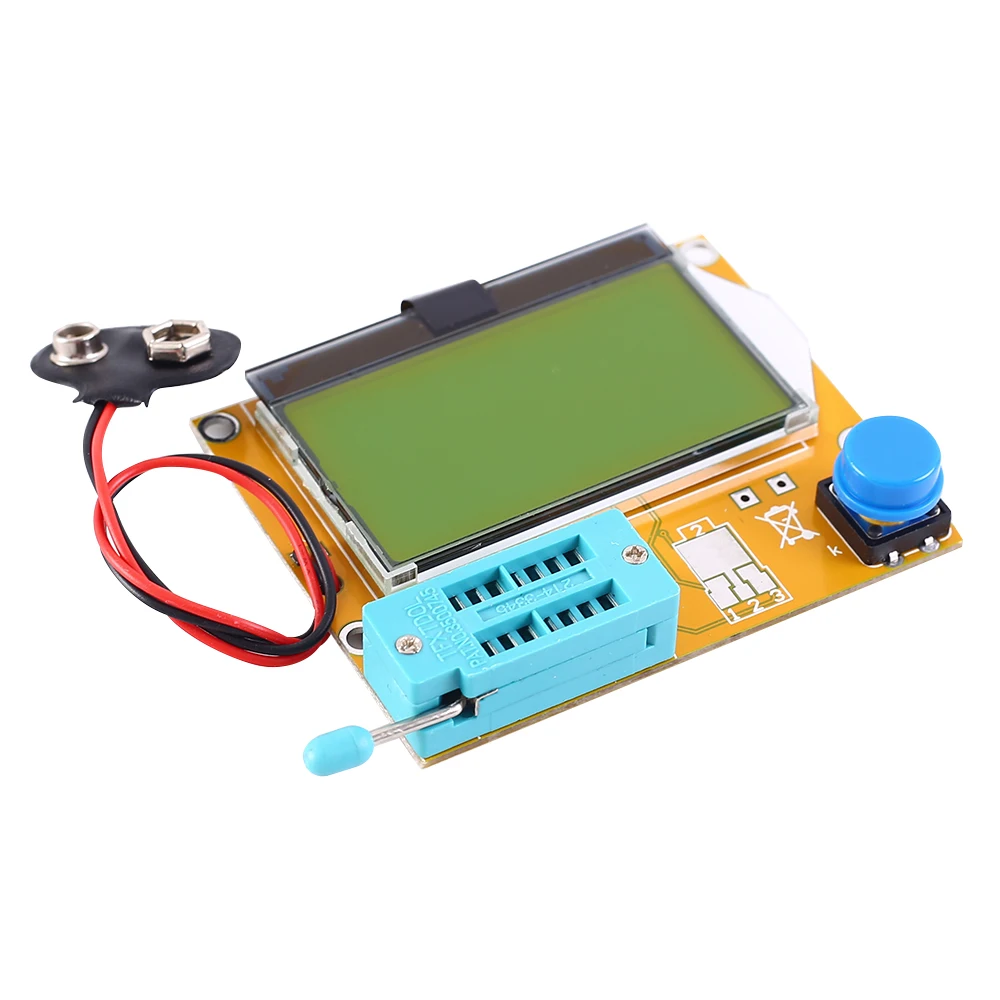

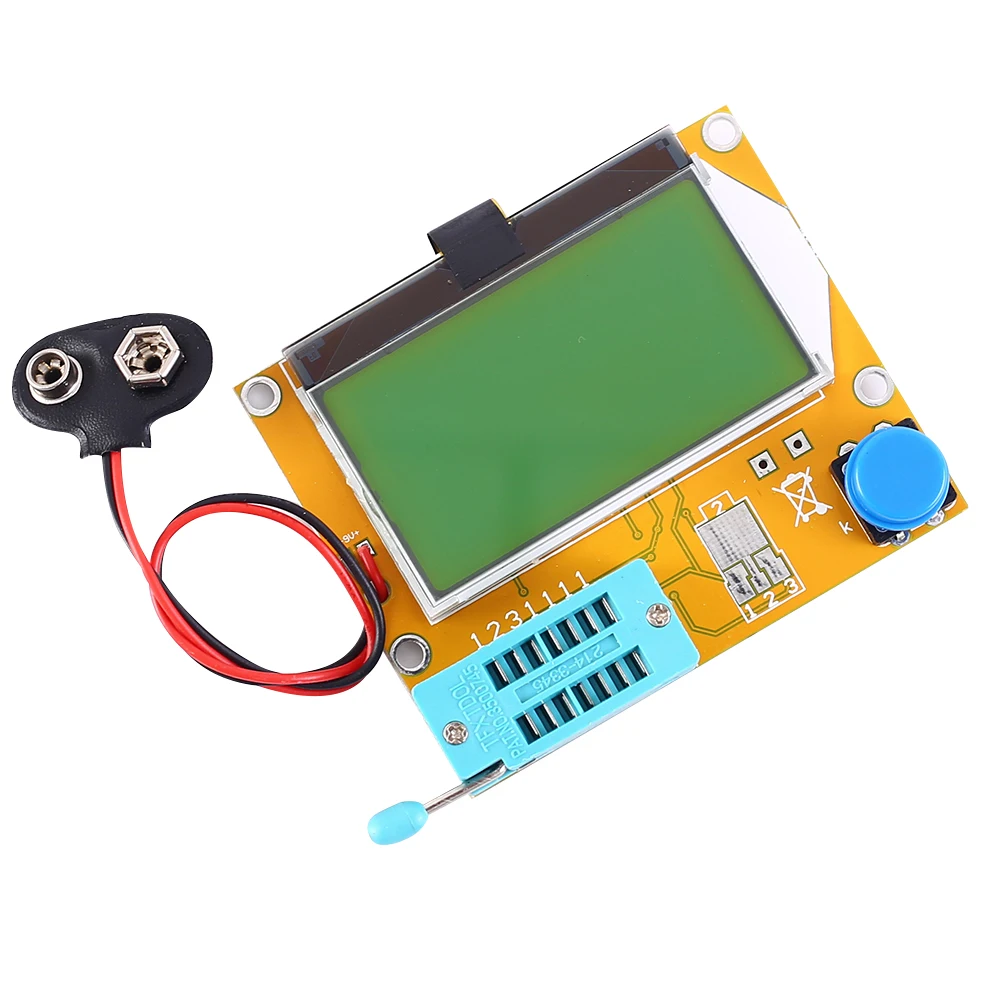

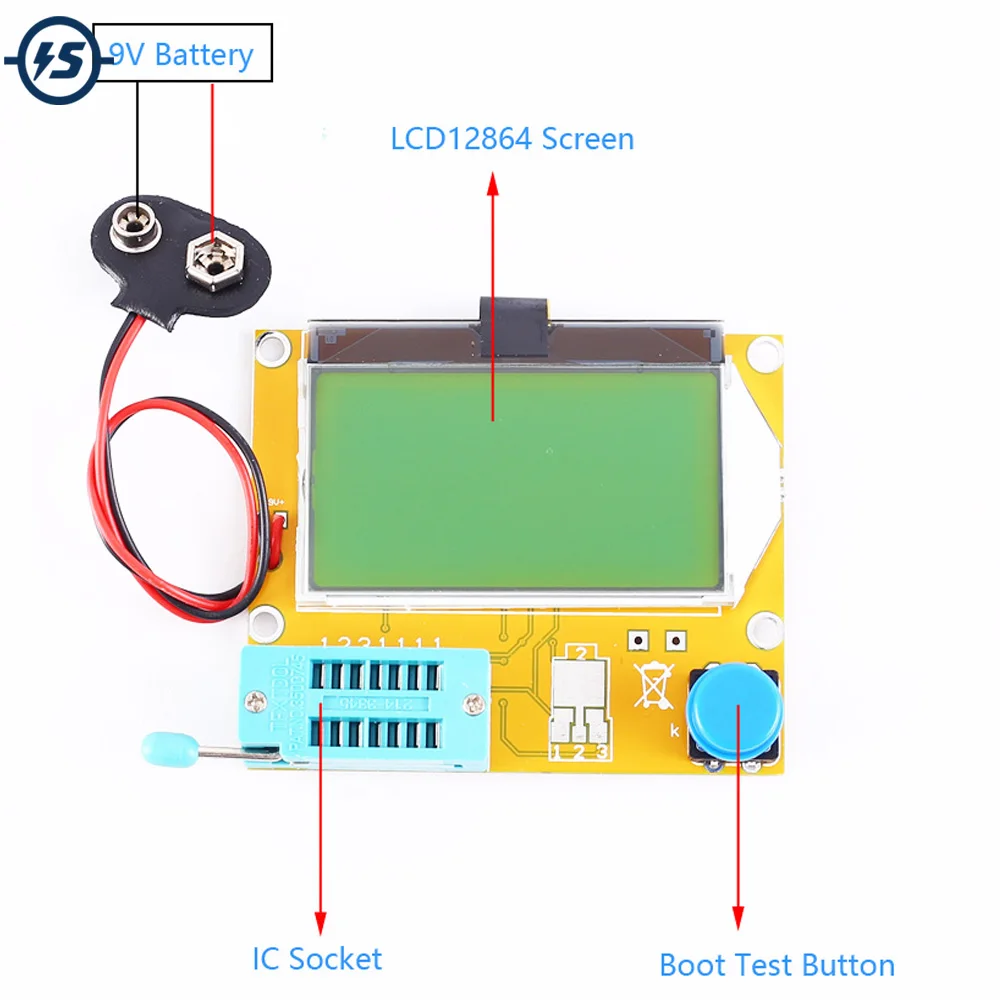

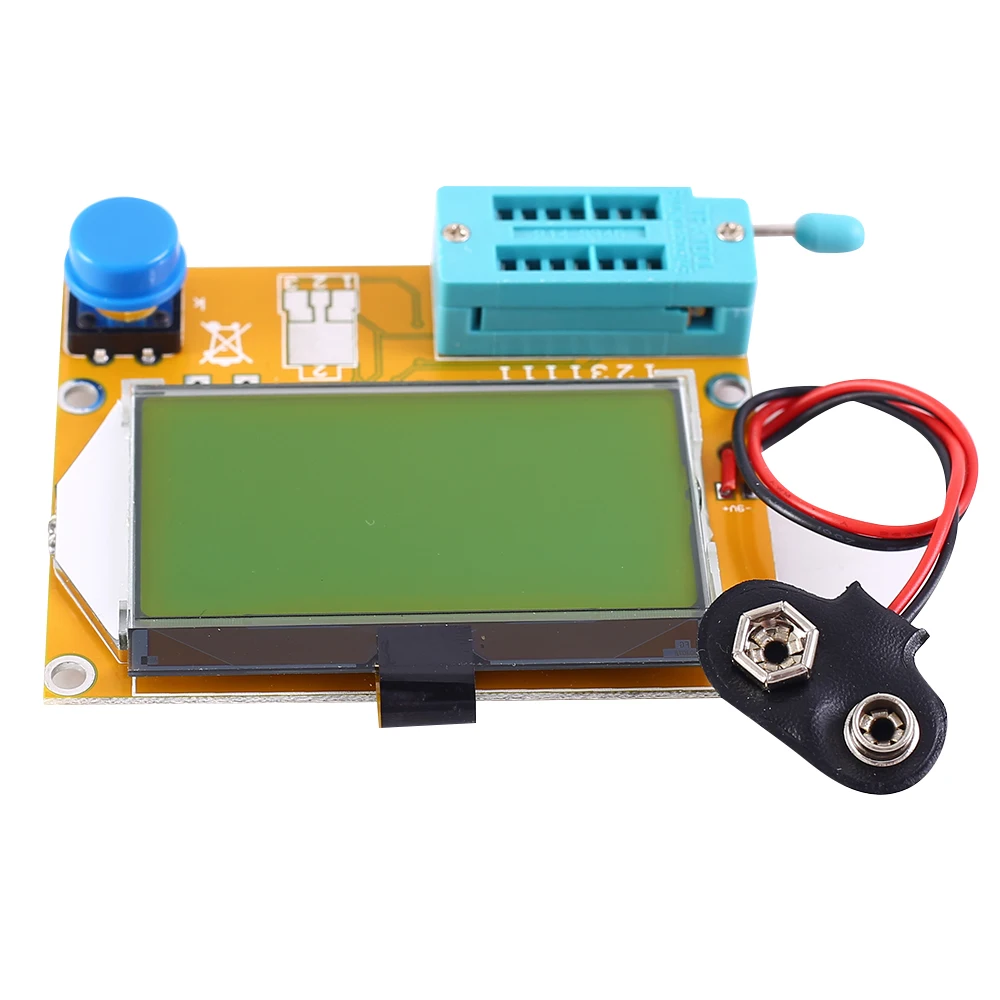

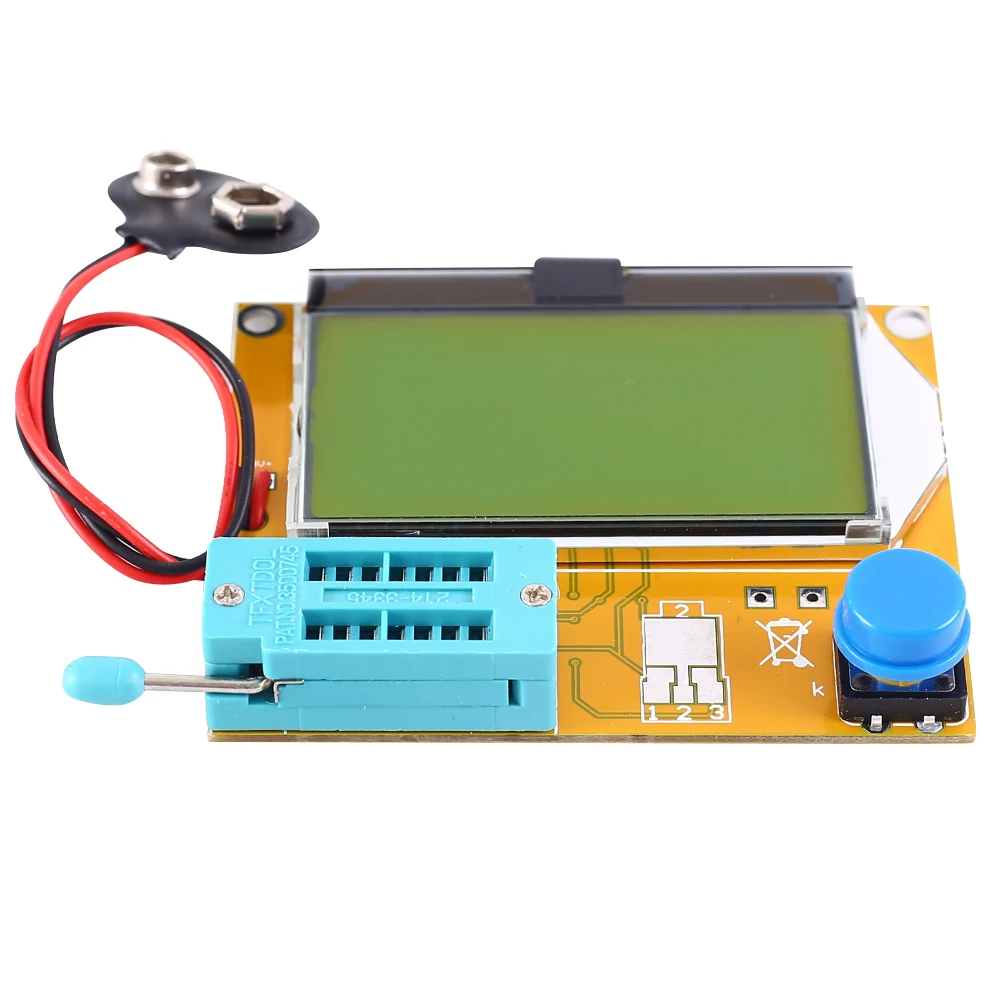

1. Описание:Это LCR-T4 тестер транзисторов. Он использует микроконтроллер ATmega328. Жидкокристаллический-это жидкокристаллический дисплей 12864 с подсветкой, а цвет подсветки, как правило, желто-зеленый. Питание от аккумуляторов с напряжением 9 В. Если вы поставляете питание в течение длительного времени, вы можете использовать аккумулятор 8,4 в с 2 литиевыми батареями для питания.2. Особенности:1>. Поставляется с акриловым чехол2>. Большой экран LCD128643>. Поддержка функции обнаружения напряжения при загрузке4>. Автоматическое определение NPN и PNP транзисторов, N-channel и P-канальные МОП-Транзисторы, диоды (в том числе двойные диоды), Тиристоры, транзисторы, резисторы и конденсаторы.5>. Штырь компонента автоматически проверяется и отображается на ЖК-дисплее.6>. Более высокая скорость тестирования, допустимая проверка компонентов составляет 2 секунды. (За исключением больших конденсаторов, измерение больших конденсаторов также занимает длительное время, и время измерения 1 минуты является нормальным)7>. Функция автоматического отключения позволяет избежать ненужных отходов, экономить энергию аккумулятора и улучшать Срок службы батареи.8>. Управление одной кнопкой автоматически выключает питание.9>. ATmega328 использует режим сна, чтобы уменьшить потребление энергии, когда не измеряется.3. Описание:1>. Название продукта: LCR-T4 тестер транзисторов2>. Напряжение питания: 9 В3>. Измерение сопротивления Разрешение: 0,1 Ом4>. Максимальное значение измерения: 50 м Ом5>. Рабочая температура:-25 ℃ ~ 85 ℃6> Рабочая влажность: 5% ~ 95% относительной влажности7>. Размер: 86*60,5*18,5 мм4. Обратите внимание:1>. Ток выключения составляет всего 20 на, что поддерживает работу аккумулятора.2>. Измерьте коэффициент усиления тока биполярного транзистора и пороговое напряжение соединения эмиттера.3>. Транзисторы Дарлингтона могут быть идентифицированы с помощью высоких пороговых напряжений и коэффициентов усиления высокого тока.4>. Он поддерживает два измерения сопротивления и Отображение символов, до четырех цифр и дисплей блока. Показанный символ сопротивления находится на обоих концах подключенного тестера номер зонда (1-3). Так что потенциометр также может измерять. Если потенциометр настроен на один конец, тестер не может отличить средний и два конца контактов.5>. Он может очищать измерения эквивалентного последовательного сопротивления (ЭПС) постоянной ёмкости, универсальный конденсатор стоимости конденсаторы со значением выше 2 мкФ.6>. Он может показать знак правильного направления для двух диодов и падения переднего напряжения.7>. Светодиодный индикатор обнаружен как диод и падение переднего напряжения намного выше, чем обычно. Двойной светоизлучающий диод обнаруживается как двойной диод.8>. Зенеровские диоды для подавления переходных скачков напряжения может быть обнаружена в том случае, если обратное напряжение пробоя ниже 4,5 V. Это будет отображаться как два диода и может определяться только напряжением. Знак зонда вокруг диода одинаковый, в котором чехол можно определить истинный анод диода пороговым напряжением около 700мв.9>. Если обнаружено более 3 частей диодного типа, количество установленных диодов отображает другое сообщение об ошибке. Если диод подключен ко всем трем зондам и, по крайней мере, один диод типа. В этот чехол, вам следует просто подключить два зонды и начните измерение снова, один за другим.10>. Измерьте обратную емкость одного диода. Если вы подключите основание к коллектору или излучателю, биполярные транзисторы также могут измерять.11>. Конденсаторы со значениями ниже 25pf обычно не обнаруживаются, но могут быть соединены параллельно с диодом или по крайней мере 25pf конденсаторами. В этом чехол необходимо вычесть часть емкости шунта.12>. Время тестирования составляет около двух секунд, и только измерения емкости и индуктивности занимают больше времени.13>. Программное обеспечение может установить количество измерений до автоматического отключения питания.14>. Если тестовый ток превышает поддерживаемый ток, Тиристоры и Триаки могут быть обнаружены. Но некоторые полупроводниковые Тиристоры и Триаки имеют более высокие триггерные токи, чем может обеспечить тестер. Доступный тестовый ток составляет всего около 6 мА.5. Кнопка управления поворотным кодером:1>. Поворотный переключатель может иметь 4 вида операций в общей сложности, короткое нажатие, длительное нажатие, левую и правую руку.2>. Короткое нажатие один раз в состоянии выключения, чтобы включить питание и начать тест.3>. После завершения теста, если устройство не обнаружено, вы можете долго нажимать переключатель или левый и правый поворотные переключатели, чтобы войти в функциональное меню. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз пункт меню. Чтобы ввести определенный элемент функции, нажмите кнопку переключения в ближайшее время.6. Испытательное устройство:1>. На правой стороне испытательного стенда находится тестовое положение компонента чипа. Есть цифры 1,2 и 3 соответственно, каждый из которых соответствует TP1,TP2,TP3.2>. При тестировании компонента только с 2 контактами, контакты не находятся в определенном порядке тестирования. 2 контакта выбирают 2 тестовых точки произвольно, и 3 штыря устройства размещаются в трех тестовых точках, независимо от заказа.3>. После тестирования тестер автоматически распознает названия контактов и тестовые точки компонентов и отображает их на экране.4>. При тестировании компонентов только с двумя контактами, если используются две тестовые точки TP1 и TP3, тест автоматически войдет в непрерывный тестовый режим после завершения теста, так что компоненты на TP1 и TP3 могут быть непрерывно и синхронно измерены без нажатия на выключатель. Если вы используете «TP1 и TP2» или «TP2 и TP3» Тест, только тест один раз. Если вы хотите проверить снова, нажмите кнопку один раз.7. Калибровка:1>. Калибровка тестера используется для устранения ошибок собственных компонентов и повышения точности конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.2>. Метод быстрой калибровки:1,1>. Короткое замыкание трех тестовых точек TP1,TP2 и TP3 с проводами, а затем нажмите кнопку тестирования, уделяя внимание экрану. Цвет экрана изменится на белый текст на черном фоне. После быстрого сообщения «Selftest mode ..?" Появляется, нажмите кнопку тестирования один раз, чтобы войти в процесс быстрой калибровки.1,2>. Если после подсказки "Selftest mode ..?" Появляется, нет нажатия кнопки в течение 2 секунд, нормальный процесс тестирования выполняется, и, наконец, отображается значение сопротивления коротких тестовых проводов TP1,TP2 и TP3.1,3>. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, независимо от него. Подождите, пока мигание символа «изолирует зонды! "Появляется на экране, затем удаляет провода, замыкающие TP1,TP2, tp3, пока на экране не появится строка" тестовый конец ", быстрая калибровка завершена.3>. Метод калибровки функции:1,1>. Для первой калибровки используется полнофункциональный метод калибровки. Полнофункциональная калибровка должна быть введена из функционального меню, и требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени.1,2>. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. Мигание струны "короткие зонды!" Появится на экране. В это время, это то же самое, что и быстрая калибровка. Короткое замыкание трех тестовых точек с проводом и ожидание процесса калибровки. Когда мигающая струна "изолирует зонды!" Появится на экране, удалите провод, укороченный в трех тестовых точках, и продолжайте ждать начала процесса калибровки. При выводе символьной строки «1-|-3> 100nf» Установите подготовленный конденсатор 220nf на тестовые точки TP1 и TP3.1,3>. Подождите, пока экран не подскажет «тестовый конец», и полный процесс калибровки будет завершен.8. Функциональное меню:1>. Выключить2>. Транзистор: тест транзисторов, который является функцией по умолчанию после включения.3>. Частота: частота измерения. Нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до 1 МГц или более. Когда измеренная частота ниже 25 кгц, период отображается.4>.f-генератор: квадратный генератор волн, есть несколько вариантов частоты квадратных волн, левая или правая кнопка тестирования для переключения между различными частотами квадратных волн, долго нажмите кнопку тестирования, чтобы выйти из квадратный генератор волн.5>. 10-битная ШИМ: Генератор импульсных сигналов, влево или вправо Тестовая кнопка для регулировки импульсный рабочий цикл, от 1% -99%. Следует совершить долгое нажатие на кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.6>.C + ESR @ TP1:3: Функция измерения емкости онлайн, два провода могут быть СИД от TP1 и TP3 для измерения значения емкости и ESR конденсатора 2uF-50mF онлайн. Обратите внимание, что измеренный конденсатор должен быть полностью разряжен перед испытанием. При онлайн-измерении схема, в которой находится конденсатор, должна быть полностью выключена до начала работы.7>.1-|-3: метод измерения непрерывной емкости, постоянное тестирование значений емкости, установленных на TP1 и tp3.для конденсаторов малой емкости, значение емкости может быть измерено только этим методом тестирования. Для конденсаторов, превышающих 90nF, измеряется эквивалентное сопротивление серии (ESR) и разрешение ESR составляет 0,01 Ом. Конденсаторы выше 5000pF показывают скорость падения напряжения после зарядки.8>.SelfTest: полнофункциональная функция калибровки9>. Напряжение: измерение напряжения постоянного тока, до 50 в. Измеряемое напряжение должно быть входным от интерфейса «Измерение напряжения» (не входите напряжение, которое измеряется от других интерфейсов, таких как интерфейс «выход частоты», это повредит микроконтроллер). Чтобы выйти из этой функции, быстро поверните кодировщик влево и вправо.10>. Цвет спереди: Установите цвет переднего плана, то есть цвет персонажа. Левая или правая кнопка проверки может изменить соответствующее значение компонента цвета. Нажмите кнопку «тест», чтобы выбрать красный, зеленый и синий основной цвет, который будет изменен. 16 бит Цвет кодирования используется цветная (RGB) 565) Формат, соответствующий красному до 31, зеленому до 63 и синему до 31. После установки нажмите кнопку тестирования, чтобы сохранить и выйти из нее. Будьте осторожны, чтобы не устанавливать цвет переднего плана и цвет фона на один и тот же цвет, поэтому Что ничего не будет видно, если это произойдет, выключите, а затем выполните быструю калибровку, введите метод быстрой калибровки, как описано выше, цвет экрана станет черным и белым. Измените цвет экрана сразу после быстрой калибровки Завершена.11>. Цвет задней панели: это то же самое, что и Метод настройки переднего плана, но это изменение цвета фона.12>. Отображение даты: отображение внутренних данных тестера, из которых вы можете наблюдать за функцией тестирования.13>.IR_Decoder: функция декодирования инфракрасного пульта дистанционного управления. Эта функция требует использования встроенного инфракрасного приемника 1838 (импульсного типа). После ввода этой функции, наблюдайте за подсказкой на дисплее. Во второй строке будет отображаться строка" 1 = DOUT,2 = GND,3 = VCC ", значение символьной строки означает связь между 3 тестовыми точками на тестере и инфракрасной приемной головкой, И соединение должно осуществляться в строгом соответствии с инструкциями. В Тестовое гнездо может быть только пустым или надлежащим образом оснащено инфракрасной головкой приемника, и другие компоненты не могут быть вставлены, а также не могут использоваться для короткого замыкания тестовых точек с проводами. Во избежание непредвиденных Сбоев.14>.IR_Encoder: функция кодирования инфракрасного пульта дистанционного управления, для которой требуется инфракрасный светильник, излучающий диод. Тестер может контролировать инфракрасный светильник-излучающий диод для реализации функции инфракрасного пульта дистанционного управления. Так как тестер может обеспечить только ток привода около 6 мА, расстояние управления не может сравниться с Обычный инфракрасный пульт дистанционного управления. Чехол для выравнивания головки инфракрасного приемника, вероятно, находится в пределах 2 метров. Кодирование инфракрасного пульта дистанционного управления поддерживает два формата, которые аналогичны формату декодирования инфракрасного пульта дистанционного управления, введенному ранее. Также Используйте uPD6121 для представления формата one и TC9012 для представления формата Две.9. Инструкции по уходу за изделием1>. Функция кодирования инфракрасного пульта ду доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления на тестовом стенде и на выходном терминале квадратной волны не должно быть компонентов. После ввода функции кодирования инфракрасного пульта дистанционного управления подключите инфракрасный светоизлучающий диод к Квадратный волновой выходной терминал, отрицательный электрод инфракрасного светоизлучающего диода заземлен, и положительный электрод подключен к выходу. Положительные и отрицательные полюсы инфракрасного светоизлучающего диода могут быть расширены с помощью проводов для облегчения работы. Инфракрасные светодиоды имеют положительные длинные ножки и короткие отрицательные Ноги.2>. Самый левый столбец дисплея-символ «>», указывающий параметр, который в настоящее время устанавливается. Короткое нажатие кнопки тестирования, чтобы переключить «>» между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования, который будет использоваться. Поверните тестовую кнопку влево и вправо, чтобы переключиться между "uPD6121" и" TC9012 ". В третьей и четвертой строках «user code1» и «user code2» установлен первый и второй байт пользовательского кода. Левая кнопка проверки может быть уменьшена на 1, а правая кнопка проверки может быть увеличена на 1.3>. Пятая линия устанавливает код данных (данные). Левая кнопка проверки уменьшается на 1, а правая кнопка проверки увеличивается на 1. Обратный код данных рассчитывается автоматически кодом данных и не может быть установлен вручную.4>. При установке пользовательского кода и значений кода данных, в дополнение к вращению кнопки тестирования влево и вправо, чтобы изменить его значение в единицах 1, он также может быть увеличен в Единицы 0x10. Метод работы заключается в длительном нажатии кнопки тестирования, но время длительного нажатия не может быть закончено, если он слишком длинный, он будет выходить из этой функции.5>. Шестая линия-контроль выбросов «излучает:». При перемещении символа «>» к этой линии, вы можете повернуть тестовую кнопку влево и вправо, чтобы излучать инфракрасный светильник в соответствии с данными, приведенными выше. При повороте тестового переключателя, вы можете увидеть символ "->" мигает быстро. Указывает, что данные передавались один раз.10. Пример работы:1>. Чтобы использовать функцию инфракрасного кодирования для управления устройством, сначала необходимо знать формат кодирования пульта дистанционного управления, который контролирует устройство. Таким образом, первым шагом является использование функции инфракрасного декодирования для чтения кодового значения кнопки на пульте дистанционного управления.2>. Например, телевизор-это ЖК-телевизор Samsung. Нажмите кнопку уменьшения громкости на пульте дистанционного управления, и значение декодирования:TC9012Пользователь code1 = 07Пользователь code2 = 07Данные = 0B ~ данные = F4Все 32bit = F40B0707Запись вышеуказанных данных, а затем в инфракрасной функции кодирования, установить отдельноПротокол: TC9012Пользователь code1 = 07Пользователь code2 = 07Данные = 0B ~ данные = F4Затем переместите символ «>», чтобы издать:> Излучения:3>. Инфракрасный светильник, подключенный к выходному терминалу квадратной волны транзисторного тестера, выровнен с положением инфракрасного приемника телевизора, И кнопка тестирования повернута для запуска передачи, и телевизор можно контролировать, чтобы уменьшить громкость.4>. Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный индикатор, подключенный к тестеру, затем нажмите кнопку тестирования, чтобы выйти.5>. Примечание: тестер транзисторов поддерживает только два формата кодирования TC9012 и uPD6121. Значения выражены в шестигранной.11. Посылка:1>.1 шт. LCR-T4 тестер транзисторов2>.8 шт. винтов3>.8 шт гаек4>.6 шт.5>.4 шт. поддержка
