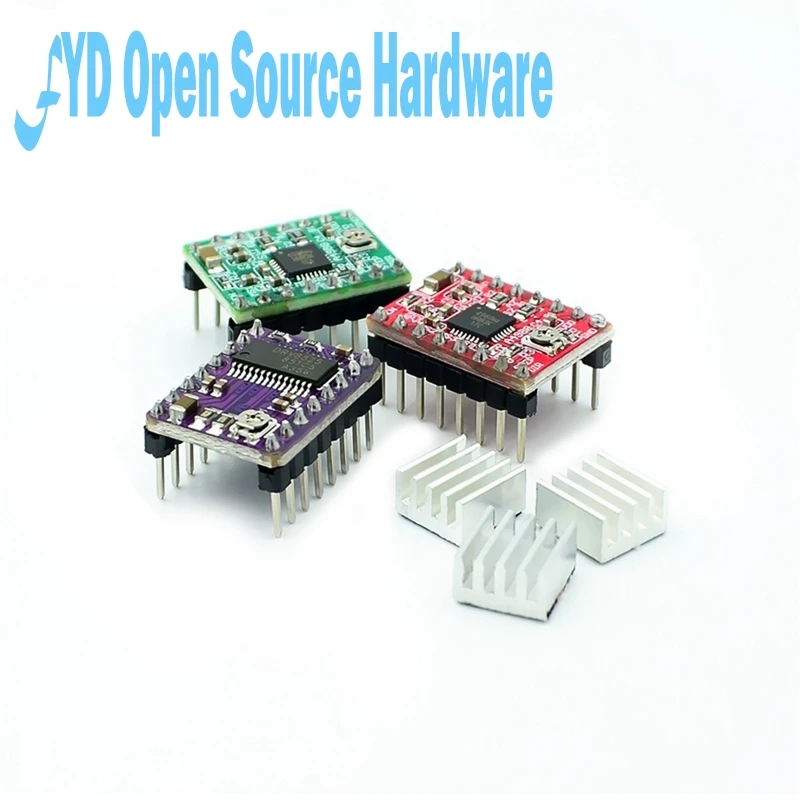

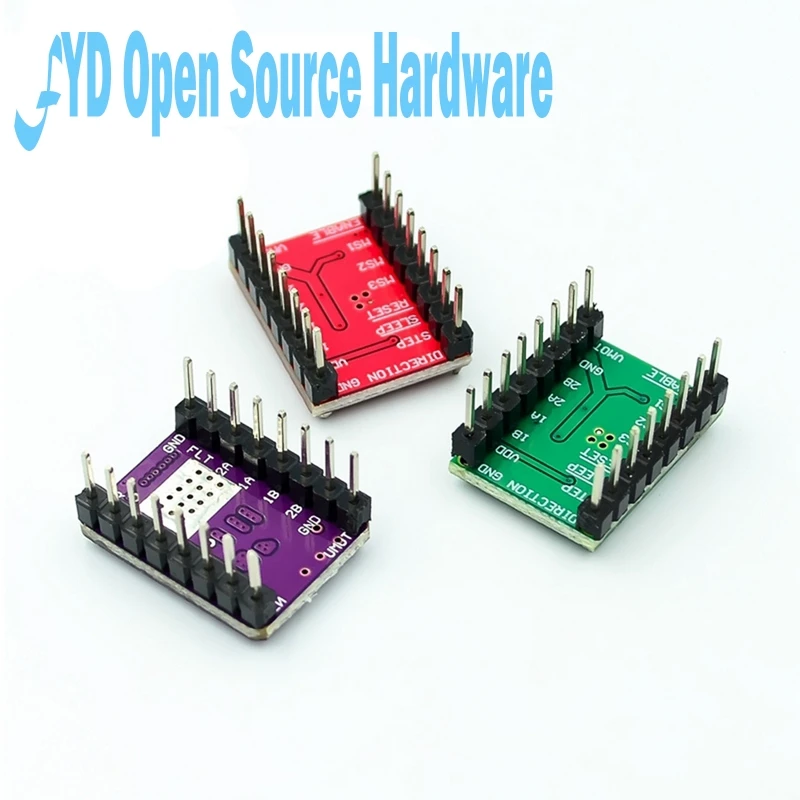

Драйвер шагового двигателя Reprap A4988/DRV8825

Введение

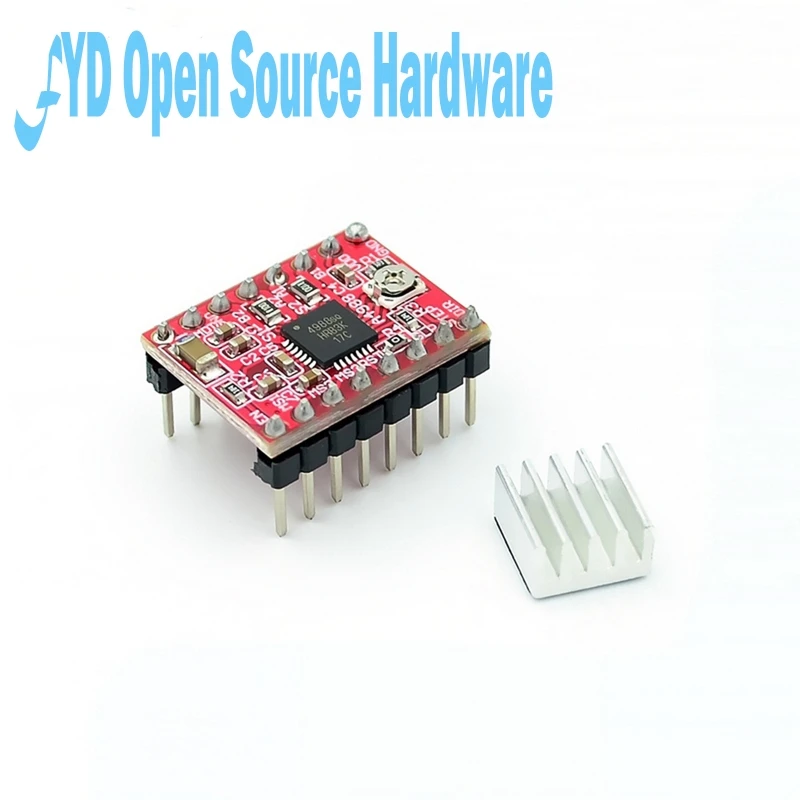

A4988-это полный драйвер микрошагового двигателя со встроенным преобразователем для удобства эксплуатации. Продукт работает с биполярными шаговыми двигателями в полном, половинном, 1/4, 1/8 и 1/16 режимах с производительностью выходного привода до 35 В и ± 1 А. A4988 включает фиксированный регулятор тока, работающий в режиме медленного или смешанного затухания. Конвертер является ключом к легкости реализации A4988. Просто введите пульс в вход «шаг» для привода двигателя для создания микрошага. Не требуется Таблица фазовой последовательности, высокочастотная линия управления или комплексное Программирование интерфейса. Интерфейс A4988 идеально подходит для приложений, где сложные микропроцессоры недоступны или перегружены.

Управление разделкой в A4988 автоматически выбирает текущий режим распада (медленный или смешанный) во время работы микрошага. В смешанном режиме распада устройство первоначально настроено на быстрое распад во время частичного фиксированного простоя, а затем медленно распадется во время оставшегося простоя. Гибридные схемы регулирования тока затухания уменьшают звуковой шум двигателя, повышают точность шага и уменьшают энергопотребление. Внутренняя синхронная схема управления выпрямлением предусмотрена для улучшения энергопотребления во время работы широтно-импульсной модуляции (ШИМ). Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезисом, блокировку низкого напряжения (UVLO) и защиту от перекрестного тока. Никаких специальных секвенирующих устройств не требуется.

A4988 доступен в поверхностном креплении QFN пакет (ES) измеряя 5 мм × 5 мм и имеет номинальную общую высоту упаковки 0,90 мм с открытым радиатором для увеличения рассеивания тепла. Упаковка не содержит свинца (Pb) (суффикс-т) со 100% матовой оловянной оправой.

Особенности и преимущества
Низкий RDS (on) выход
Автоматическое обнаружение/Выбор режима распада тока
Смешанный и медленный режим распада
Синхронное выпрямление низкой мощности
Внутренний UVLO
Защита поперечного тока
3,3 и 5 В совместимые с логикой источники питания
Тепловое выключение цепи
Защита от короткого замыкания
Защита от короткого замыкания
Пять дополнительных режимов: полный, 1/2, 1/4, 1/8 и 1/16
Гравитация -------------------------------------------------------

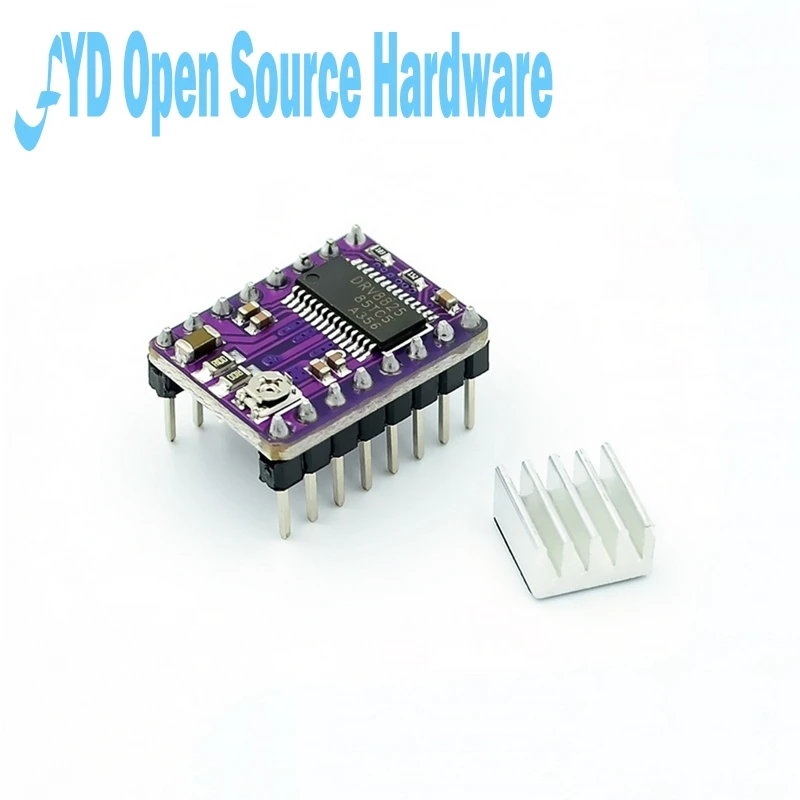

DRV8825 против 4988 Особенности:

1. Максимальный ток 2.5A.

2. Самая высокая поддержка 32 подразделений.

3, 4-слойная печатная плата, улучшенная теплоотдача.

4. Внутреннее сопротивление чипа меньше, меньше тепла, лучше рассеивание тепла.

Параметр:

Размер: 1,5 мм x 2 мм (как 4988)

Управляемый ток: 2.5A

Отдел: 1, 1/2, 1/4, 1/8, 1/16, 1/32

Производственный процесс: SMT установка для производства, неручная сварка, более высокая производительность, более стабильная производительность

Подходит для:

Нужно управлять шаговым двигателем.

Это необходимый модуль для строительства 3d принтеров, ЧПУ, гравировальных машин и т. д.

Поддерживаемые 3d принтеры Prusa Mendel, ultimaker, printbot, makerbot и так далее.

1. Подходит для вождения шаговых двигателей до 8,2 В ~ 45В 2.5A;

2, только простой интерфейс управления шагами и направлением;

3. Шесть различных режимов: полный, половина, 1/4, 1/8, 1/16, 1/32;

4. Регулируемый потенциометр может регулировать максимальный выходной ток для получения более высокой скорости шага;

5. Автоматическое обнаружение/Выбор режима распада тока;

6. Схема отключения от перегрева, блокировка низкого напряжения, защита от перегрева тока;

7, защита от короткого замыкания и защита от короткого замыкания
