Переключатель для звукового датчика, регулятор громкости микрофона, Регулируемый датчик шума 5 В для Arduino

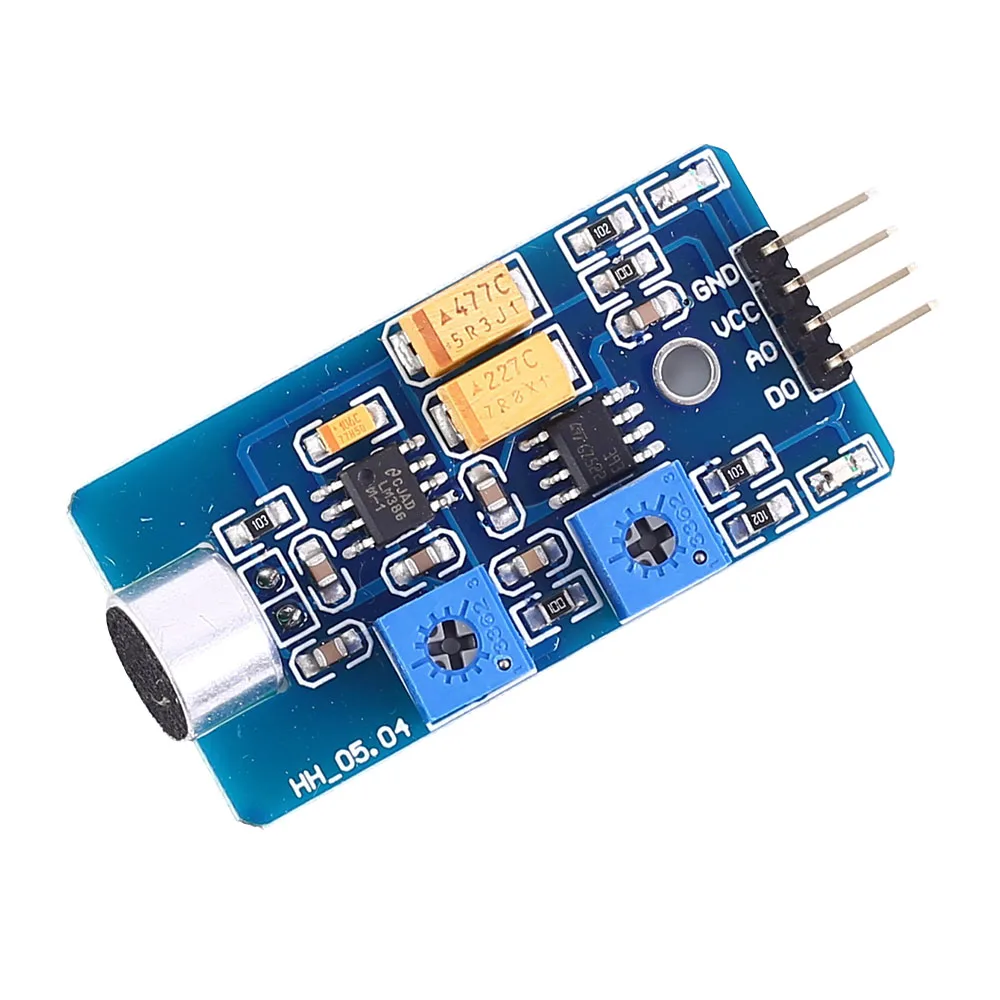

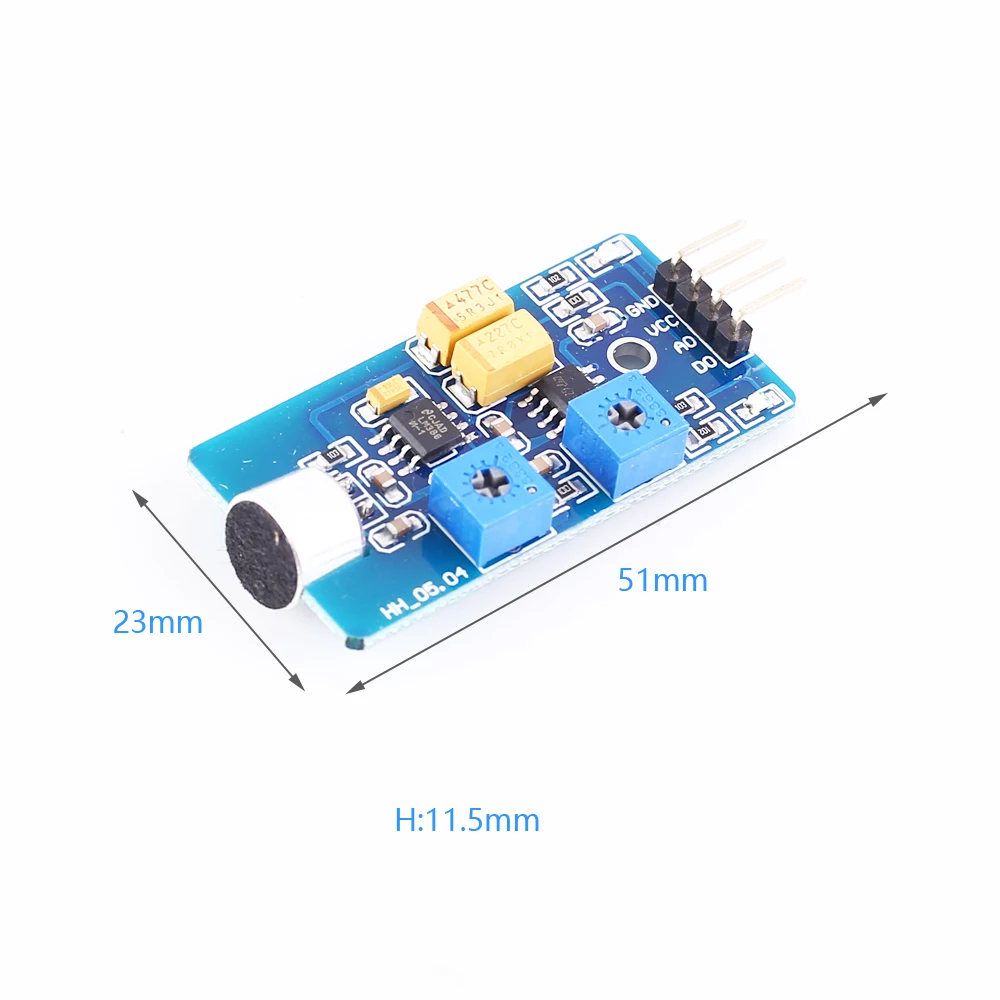

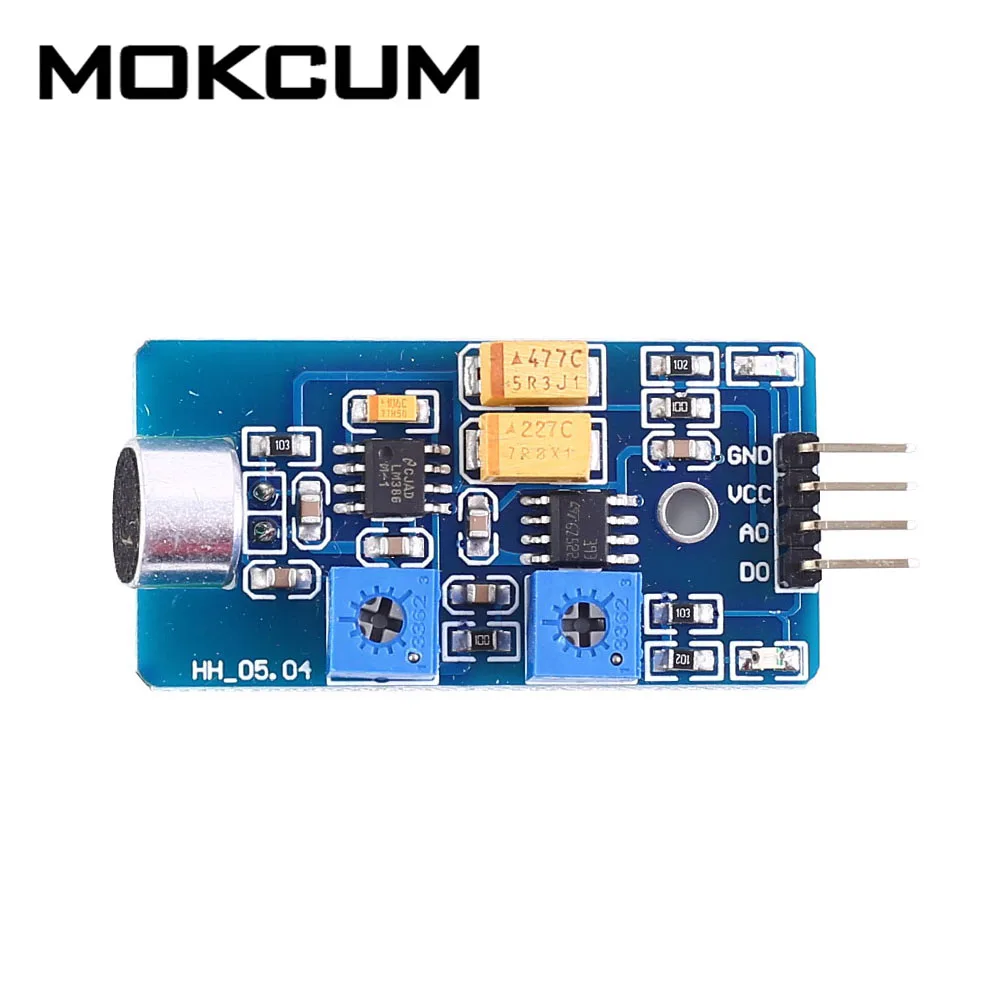

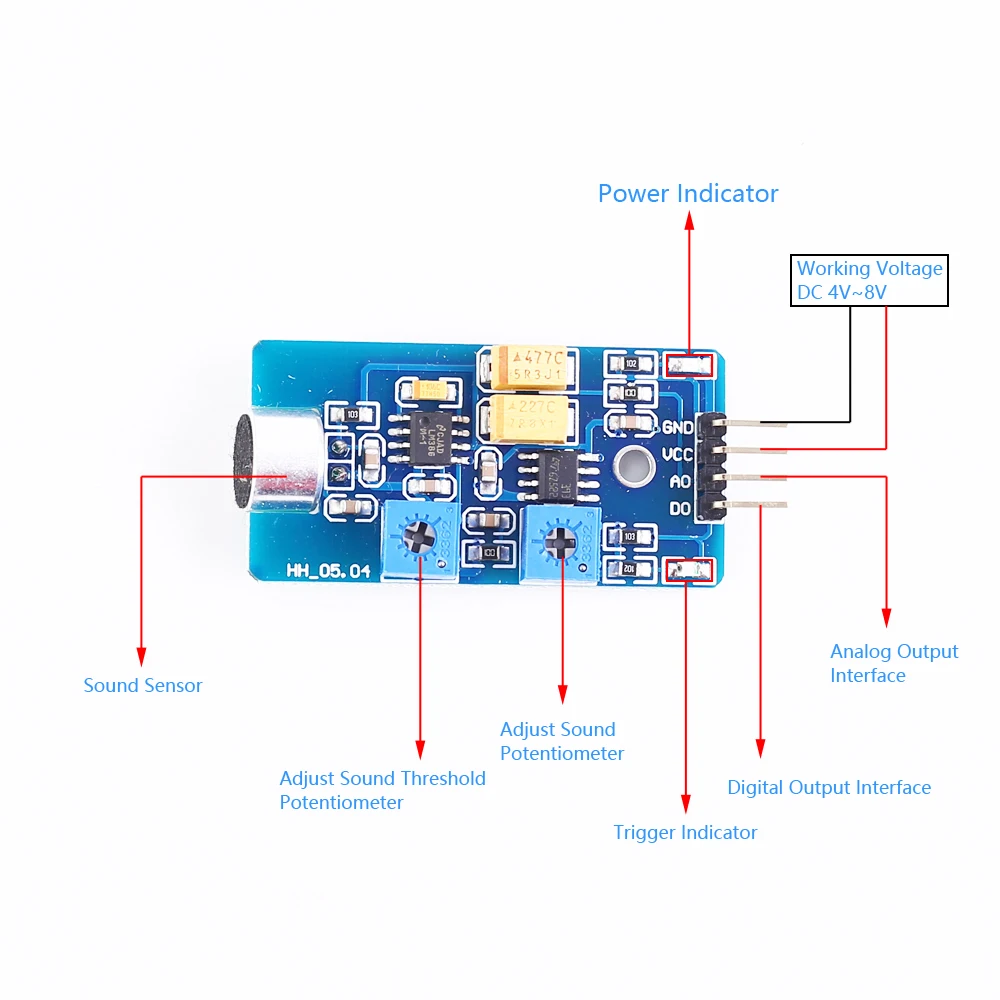

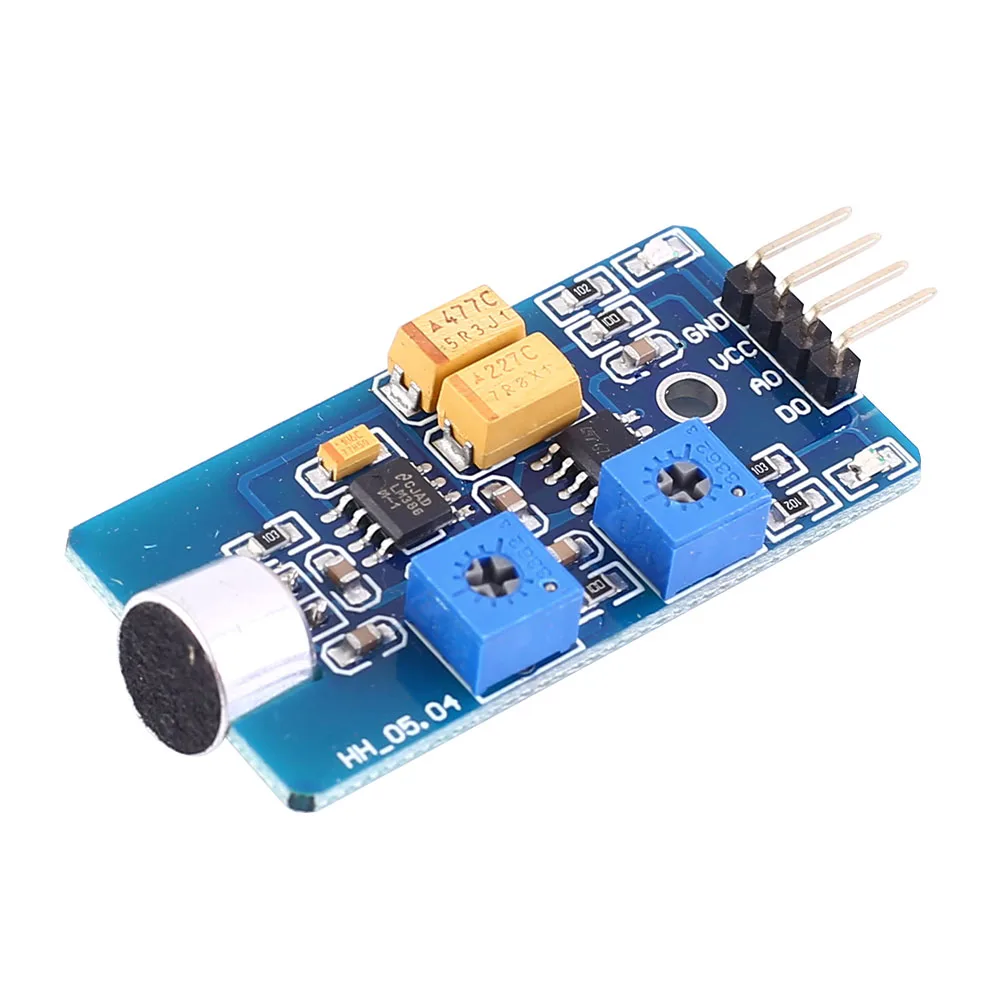

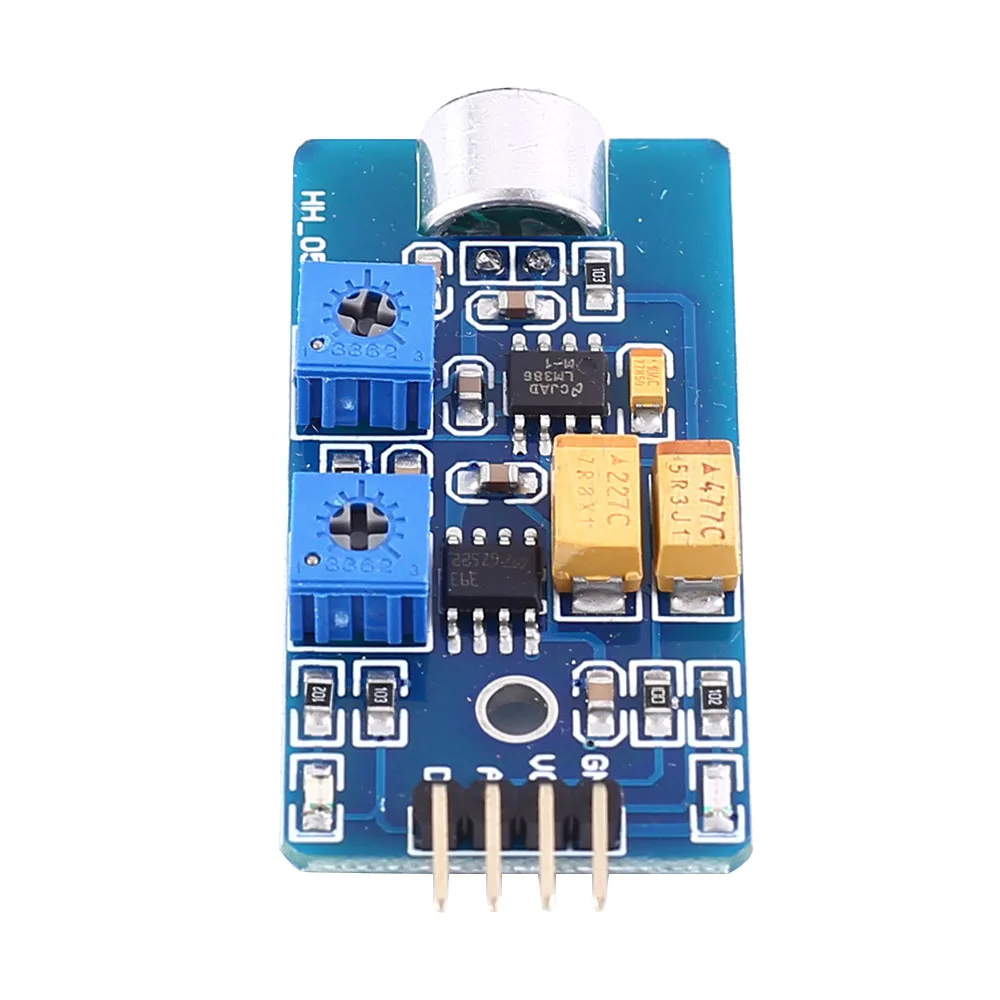

1. Описание: Это модуль датчика с активированным звуком. Перед использованием, вы должны сначала выбрать рабочий источник питания является стабильным и пульсация мала, чтобы убедиться, что выходной уровень шума достаточно мал. 2. Особенности: 1>. Сигнал 200 раз усиленный выход 2>. Поддерживает аналоговый и цифровой сигнал 3>. Регулируемая чувствительность и амплитуда 4>. Амплитуда выходного аудио сигнала регулируется 5>. Добавьте сопротивление шумоподавлению для подавления образования шума пола 6>. Одноточечная наземная проводка используется для уменьшения усиления петли и улучшения качества аудиосигнала 7>. Вольфрамовый конденсатор большой емкости 470 мкФ используется для фильтрации источника питания для стабилизации источника питания и уменьшения помех. 3. Описание: 1>. Название продукта: модуль датчика с активированным звуком 2>. Рабочее напряжение: 4 В ~ 8 В постоянного тока 3>. Рабочий ток: 5 мА 4>. Рабочая температура:-25 ℃ ~ 85 ℃ 5>. Рабочая влажность: 5% ~ 95% относительной влажности 6>. Размеры: 51*23*11,5 мм 4. Аналоговое использование: 1>. Подключите VCC и GND, индикатор питания модуля включен (красный светильник в правом верхнем углу) и Отрегулируйте потенциометр модуля (слева) в подходящее положение. 2>. В это время, терминал AO может быть подключен к чипу ADC или контакту ADC микрокомпьютера с одним чипом для работы ADC, чтобы получить значение изменения амплитуды звука для более гибкого вторичного развития, терминал AO также может напрямую подключаться к динамику или наушникам. Для воспроизведения усиленного аудиосигнала. 3>. При работе в качестве ADC терминал AO должен быть подключен к вытягивающемуся резистору 1k-10K к земле, и при подключении только к аудио оборудованию, например, динамикам, нет необходимости подключать утягивающим резистор 4>. Этот потенциометр в основном регулирует амплитуду выходного аналогового сигнала AO. При том же объеме децибел, когда производится регулировка по часовой стрелке, амплитуда вывода AO больше; Когда она регулируется против часовой стрелки, амплитуда выхода AO меньше. При регулировке до конца, это эквивалентно заземляющему проводу положительного конца датчика микрофона. 5. Цифровое использование: 1>. Подключите VCC и GND, индикатор питания модуля включен (красный светильник справа), отрегулируйте модульный потенциометр (левая сторона) В подходящее положение (Настройте в соответствии с уровнем звука в фактическом приложении, если это первый раз отладки и этот сигнал не определяется, вы можете повернуть его отрегулировать часовую руку до конца). 2>. Отрегулируйте модульный потенциометр (правая сторона) по часовой стрелке до тех пор, пока цифровой индикатор не включится (синий светильник внизу справа) под звуковой средой, которая не тестируется, И затем s светильник ly против часовой стрелки, пока цифровой индикатор не выключится. 3>. Основная функция правого потенциометра заключается в регулировании порога звука, когда DO выводит низкий пульс, то есть, когда звук превышает этот порог, DO выводит низкий пульс. При регулировке по часовой стрелке порог меньше, при регулировке против часовой стрелки порог больше. 4>. Установите модуль в звуковую среду для тестирования. Можно заметить, что когда модуль обнаруживает этот звук, синий светильник будет включен, а терминал DO выводит слабый пульс. Терминал DO может быть подключен к контроллеру, например к микроконтроллеру для достижения большего. Вторичное развитие. 6. Использование: 1>. Он может преобразовать звук окружающей среды в электрический сигнал для обнаружения звука окружающей среды. Выход AO-это аналоговый звуковой сигнал, который может Быть непосредственно подключен к соответствующим звуковым устройствам для воспроизведения звука, и размер звука регулируется. Операция ADC также может быть выполнена на стороне AO для сбора сигналов для более Приложения. 2>. Он может обнаруживать звук окружающей среды. Порог звука регулируется потенциометром. Когда звук превышает этот порог, DO pin выводит низкий уровень. При обнаружении DO pin обнаруживается, превышает ли звук установленный порог. 7. Примечание: 1>. Частотные модули выше 4 кГц не фильтруются и могут нормально выводиться. 2>. Получите резистор pull-up и drag-and-drop в AO для достижения панорамирования ДО положительного интервала. 3>. Если R1 удален, формируется фильтр RC high-pass, и его Справочная форма сигнала будет позиционироваться на 0 В. 4>. Если вы хотите получить амплитуду диаметра, вы можете увеличить рабочее напряжение, но напряжение не может превышать допустимый диапазон. 5>. Поскольку шум колеблется вверх и вниз, его максимальная амплитуда приближается к 4 В. 6>. Выход DO соответствует тому моменту, когда амплитуда превышает установленный порог, является низким импульсом, и то, что не превышает порог, остается высоким. 7>. Попробуйте использовать небольшой пульсационный и стабильный источник питания для обеспечения качества выходного сигнала. 8>. Цифровой потенциометр регулировки порога не влияет на аналоговый выход. При использовании в качестве цифрового значения два потенциометра могут использоваться вместе, чтобы установить порог более гибко и удобно. 9>. Если вы хотите получить большую амплитуду, вы можете увеличить рабочее напряжение, но напряжение не может превышать допустимый диапазон. 8. Посылка: 1>.1 шт. модуль датчика с активированным звуком
