Карта сбора данных USB 16-канальная 0-5 В напряжение независимая программа DIO LabVIEW Save

Карта сбора данных USB 16-канальная 0-5 В напряжение независимая программа DIO LabVIEW Save

1.Применение продукта

USB _ HRF1056Является своего рода основойUSBКарта сбора данных шины, может быть непосредственно вставлена в компьютерUSBНа интерфейсе, конфигурацииЛабвьюОбучение 、 научные исследования 、 контроль качества продукции 、 датчики могут измерить различные области, такие как сбор данных 、 анализ формы волны и система обработки, также могут составлять приборы и систему управления 、 система обнаружения мощности 、 промышленное Испытание на месте и система мониторинга производственного процесса.

Основные области применения:

◆ЛабвьюОбучение программированию 、 экспериментальная система может быть построена быстро

◆ Промышленное обнаружение на месте и контроль

◆ Контроль качества электронной продукции 、 лабораторный или испытательный центр

◆ Аналоговый сигнал 、 переключатель и обнаружение сигнала 、 анализ и хранение

Захват сигнала датчика

◆ Интеллектуальное измерение и управление

◆ Мониторинг линии питания 、 система защиты реле

◆ Другие приложения

2.Основные характеристики

1. 16Канал12-Обнаружение битового аналогового сигнала (AI), Диапазон определения напряжения:0 ~ 5 В;16Вход и выход траектории (Дио), Каждый канал может быть настроен индивидуально для цифрового входа или выхода,TTLСовместимый уровень и высокий уровень5В, Низкий уровень0 В;

2. 16 кГцБольше (16Общая частота дискретизации каналов) Выборка кривых чертежей в реальном времени, каждый канал в секунду в реальном времени, график данных чертежа в реальном времени, в реальном времени и модель идеально подходит для сохранения данных1000A, сбор данных в реальном времени, график рисования в реальном времени, хранение данных в реальном времени;

3.Диапазон настройки частоты дискретизации всех каналов:1-1000 ГцНапример, Установлена частота дискретизации1 к,16Канал на канал в секунду в реальном времени, отображение в реальном времени, хранение в реальном времени1000Копии ваших данных через несколько центров обработки данных;

4.Функция сохранения данных, данные автоматически сохраняютсяEXCELФайл, удобныйМатлабИнструменты, такие как программное обеспечение для анализа и обработки данных; Точка данных и точка времени между абсолютной единой, из-за потери количества Сохраненная процедура не влияет на скорость дискретизации;

5.ПредоставляемEXEПрограмма иЛабвьюПолный исходный код 、C #Исходный код;

6.ПредоставляемДЛРФайл 、APIФункция 、USBИнструкции по разбору форматов данных и т. д. для разработки других языков хоста;

7.Применение операционной системы: Windows 2000/XP/Vista,Win7,WIN8,WIN10,Поддержка32И64-Битные операционные системы.

3.Технические параметры

3,1 ADФункция аналогового входа

◆ADТип: однополярный

◆ Точность преобразования:12Бит(Бит)

◆ Диапазон входного напряжения(Инпутанж):0 ~ 5 В

◆ Номер канала напряжения:16Односторонний

◆ Входное сопротивление:1 мОм

◆ Максимальное Выдерживаемое Напряжение:6В

◆ Частота дискретизации в реальном времени:16Канал co-16 кГцФактическая частота дискретизации, каждый канал в секунду1000Выборка в реальном времени, график рисования в реальном времени, в реальном времени и модель идеально подходит для сохранения данных

◆ Диапазон настройки частоты дискретизации:16Канал на канал1 ~ 1000 Гц

3,2 DAФункция аналогового выхода (нет)

◆ Количество каналов:2

◆ Диапазон выходного напряжения:0 ~ 5 В

◆ Максимальный ток привода:20 мА

3,3 DIФункция цифрового ввода

◆ Количество каналов:16Дорога (иDOОбщий цифровой выход16Дорога, каждая дорогаДиИлиDOМожно установить по отдельности)

◆ Электрические Стандарты:TTLСовместим

◆ Максимальный поглощающий ток:20 мА

◆ Высокое напряжение:+ 5ВИли+ 3,3 В

◆ Низкий уровень максимального напряжения:0,8 В

◆ Вход по умолчанию: низкий уровень

3,4 DOФункция цифрового вывода

◆ Количество каналов:16Дорога (иДиОбщий вход ВКЛ-ВЫКЛ16Дорога, каждая дорогаДиИлиDOМожно установить по отдельности)

◆ Электрические Стандарты:TTLСовместим

◆ Высокий уровень:+ 5В

◆ Низкий уровень:<0,5 В

◆ Выход по умолчанию: низкий уровень

3,5 PWMФункция (нет)

◆ Количество каналов:5НезависимыйШИМ, Частота и коэффициент настраивания

◆ Источник часов (CLK):24 МГц, Путем деления коэффициента для получения опорных часов

◆ШИМУровень: высокий5В, Низкий уровень0 В

3,6Выходной интерфейс фиксированного напряжения

◆ Количество каналов:1

◆ Значение напряжения:5В(Внешний выход для источника питания другого модуля цепи не требует доступа к источнику питания)

3,7Другие важные показатели

◆ Частота контроллера хоста карты:24 МГц

◆ Конечное напряжение:30 в,8A

◆ Защита от перегрузки по току: есть

3,8Размер карты

◆ Размер корпуса:75 мм (Длинный) * 64 мм (Ширина) * 22 мм (Высокий)(Этот размер без клеммы)

3,9Грузовой манифест

◆USB _ hrf1056Карта сбора данных1Блок

◆Высокое качество с магнитным кольцом квадратный ротUSBЛиния передачи данных1Изделие (обычная линия принтера может быть заменена)

◆USBПривод и процедуры, такие посылка(Предоставьте адрес загрузки сетевого диска или отправьте его через почтовый ящик)

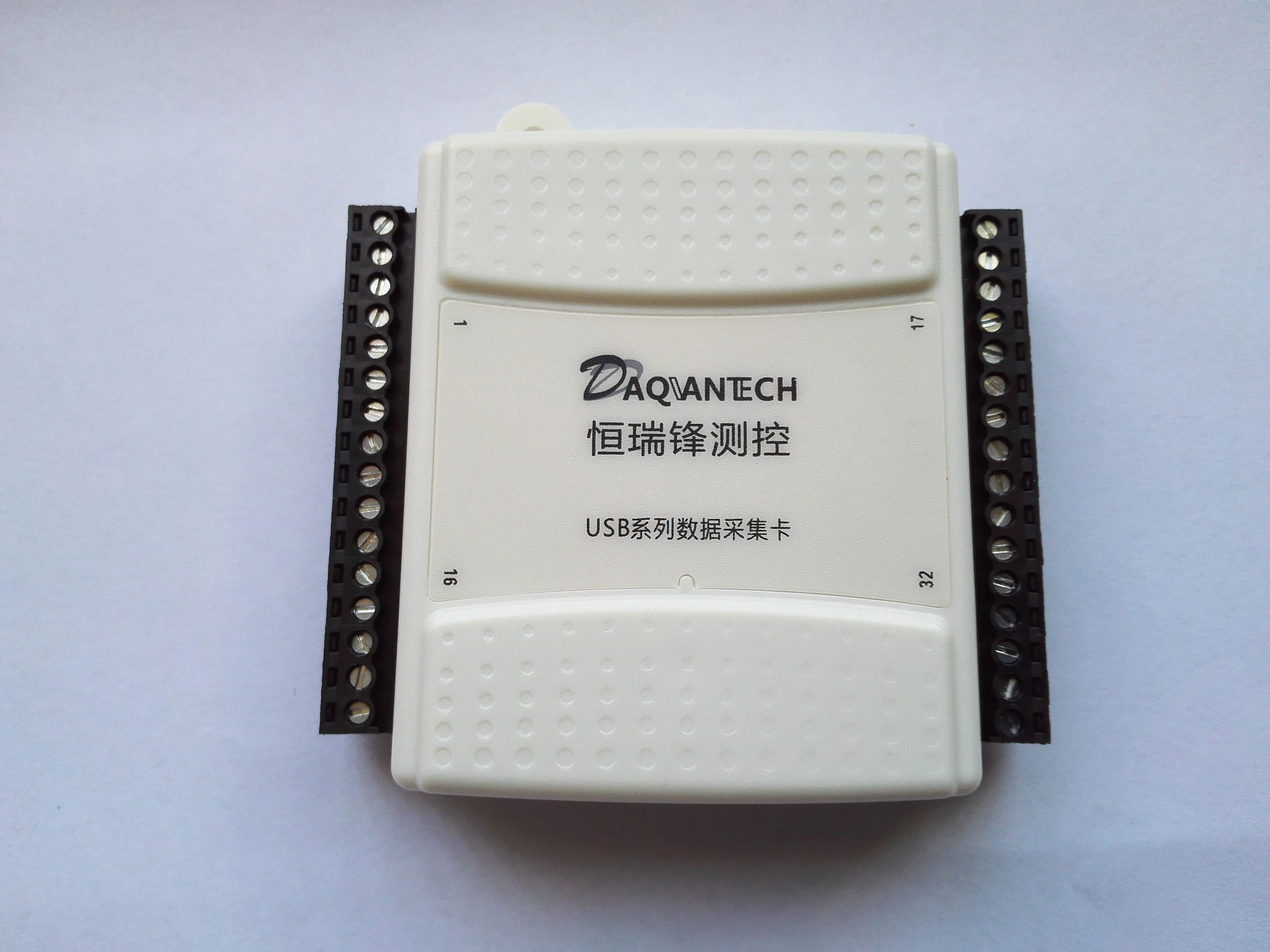

Физическая карта (защита от полос, красивая оболочка, повышенная надежность):

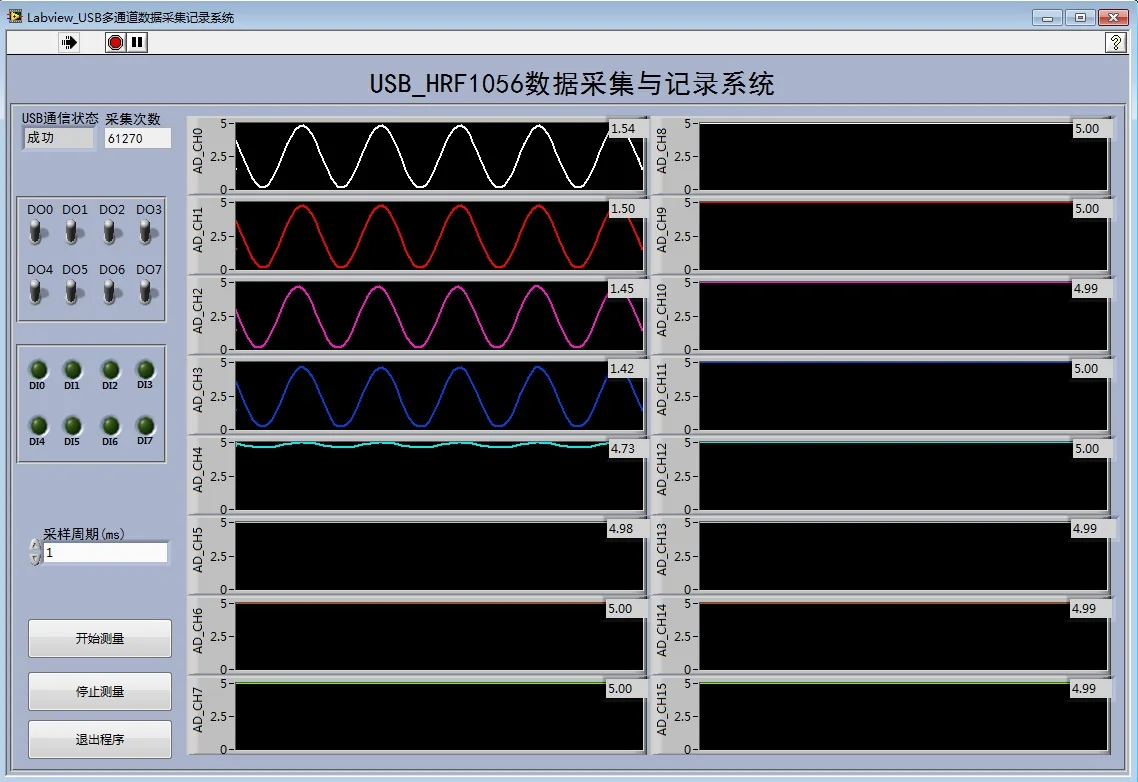

Exeнастройте и установите Полный исходный код:

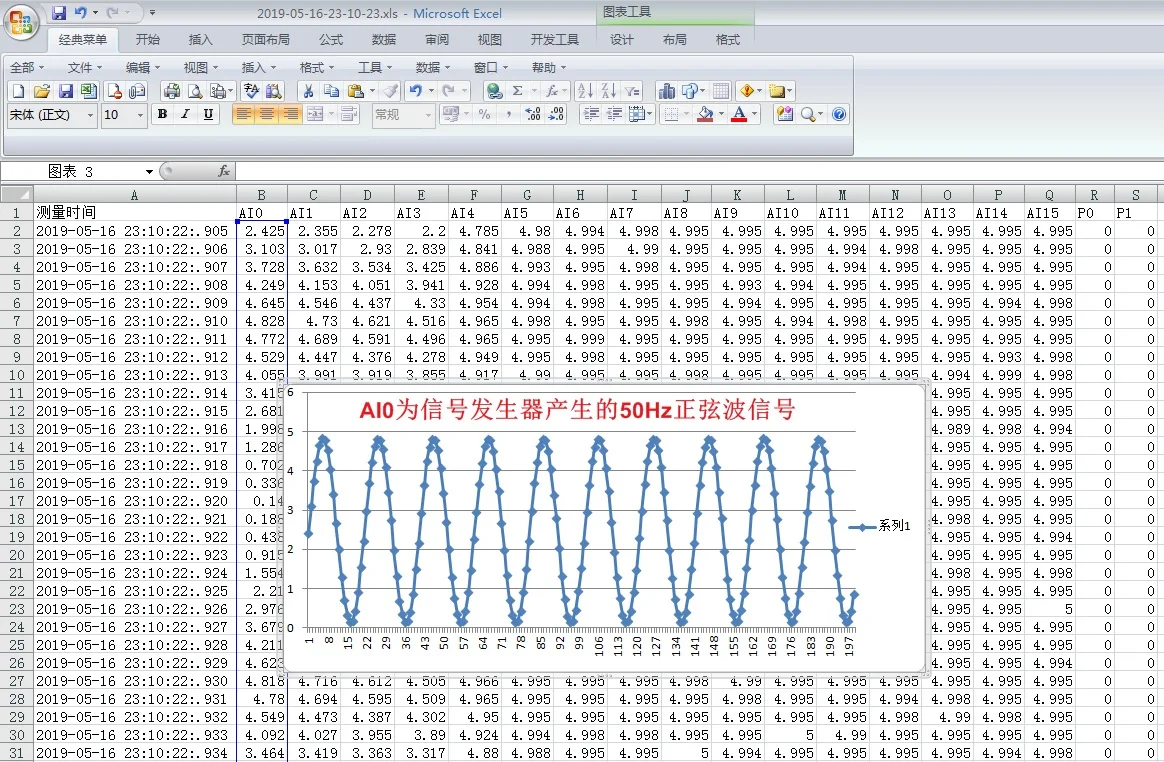

Auto-saveEXCELFile (все данные):
