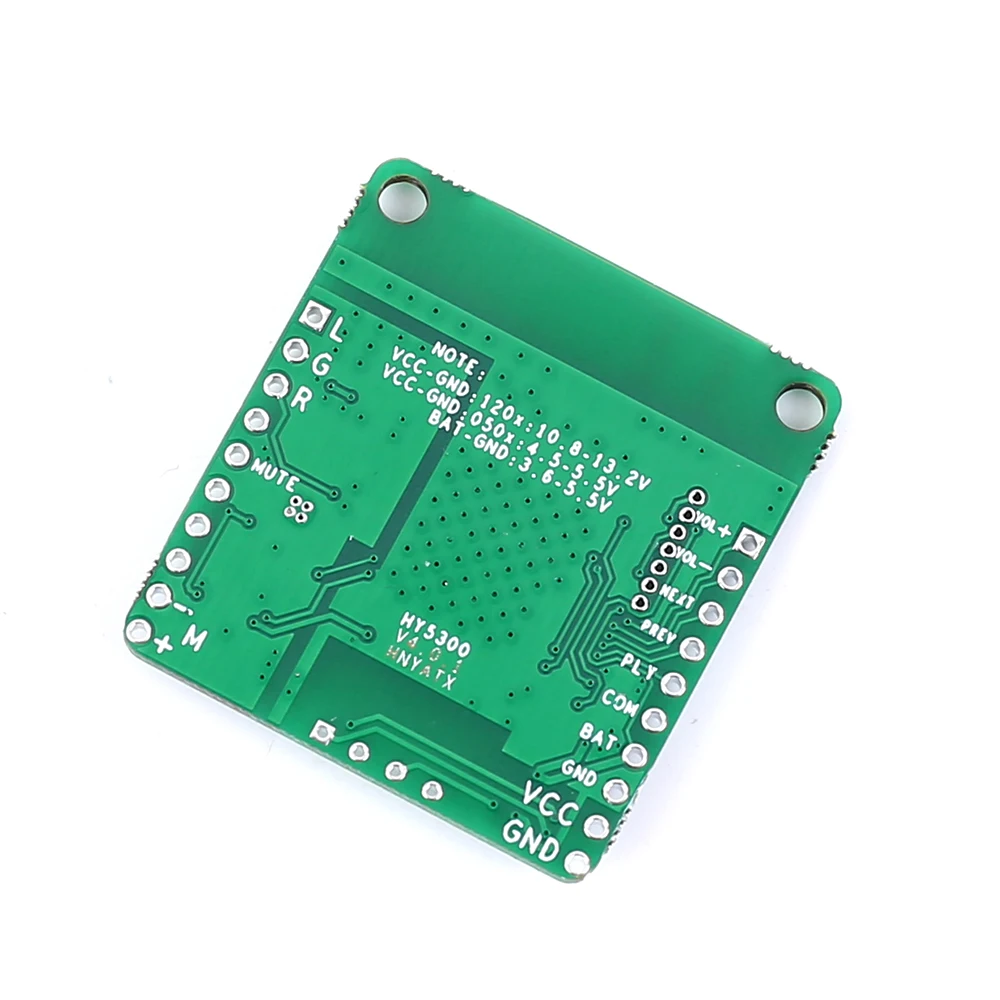

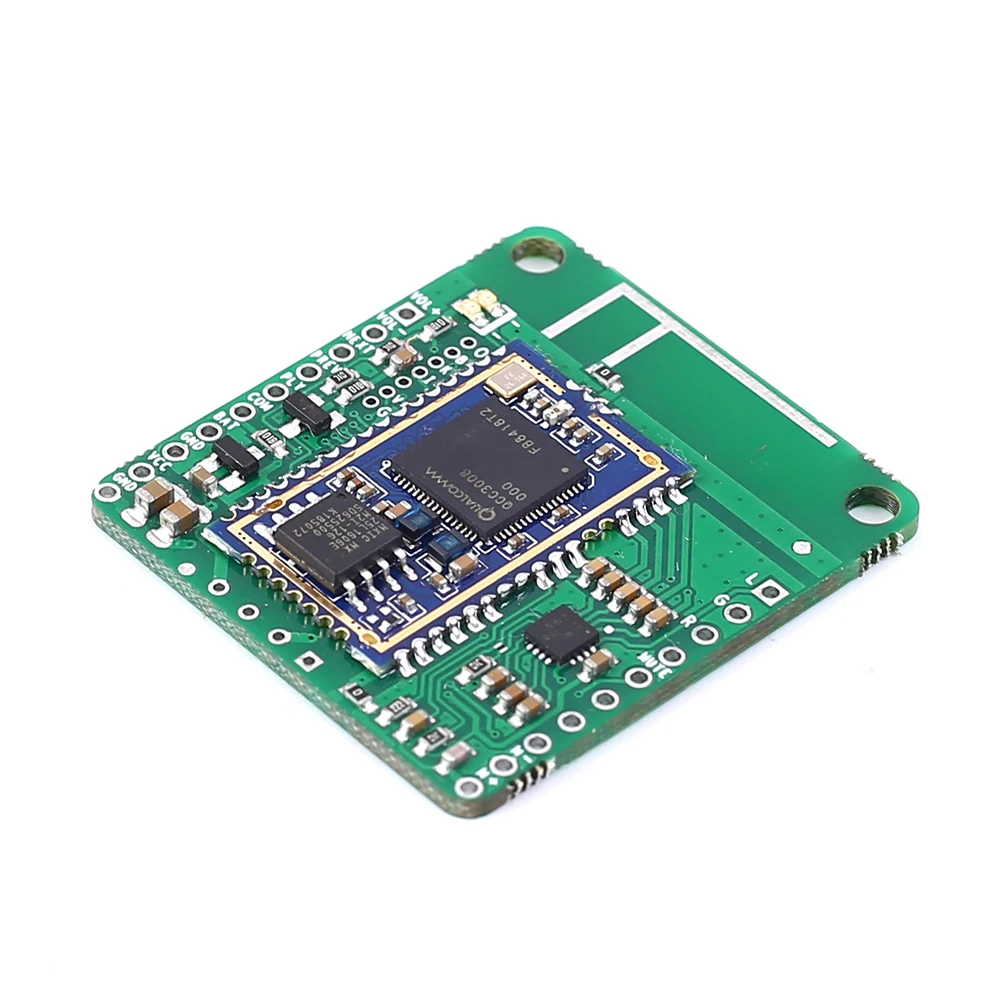

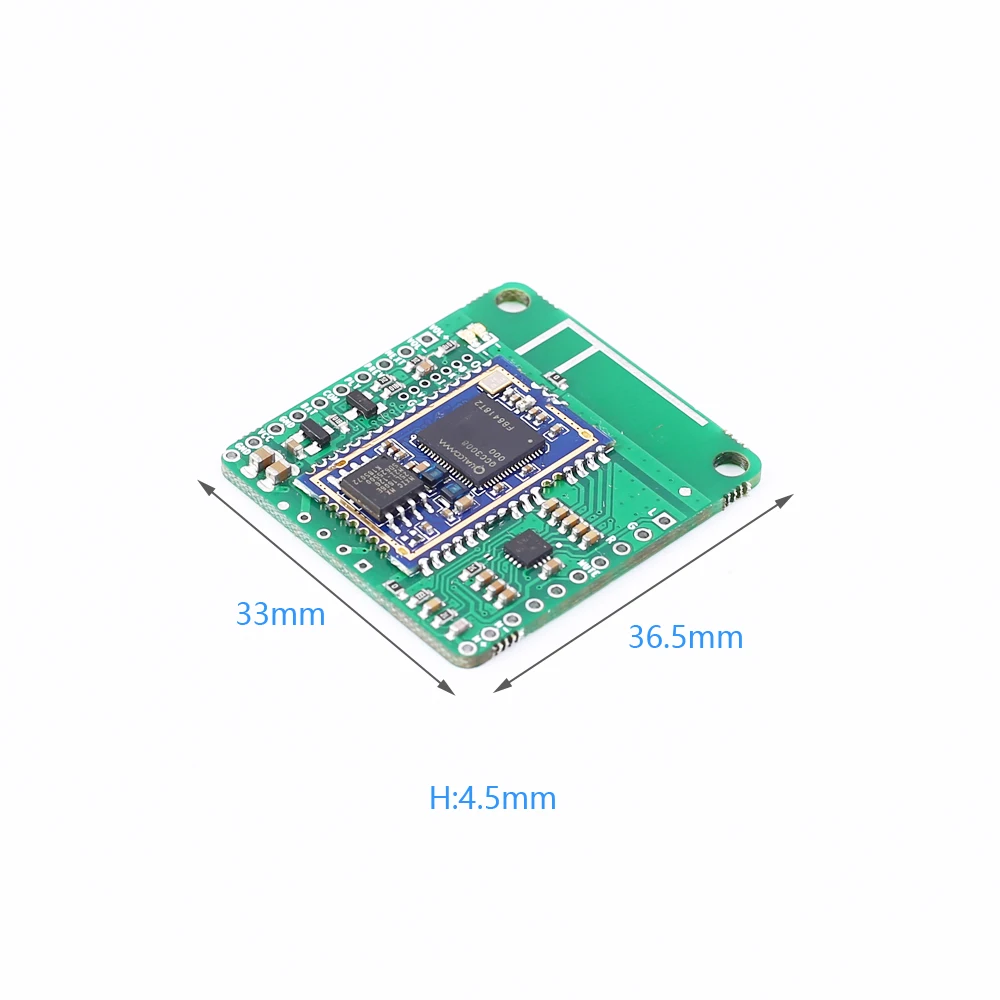

DC 5V TWS беспроводной Bluetooth аудио приемник модуль BLE5.0 TPA6132 APTX APTX-LL стерео аудио сигнал Выход

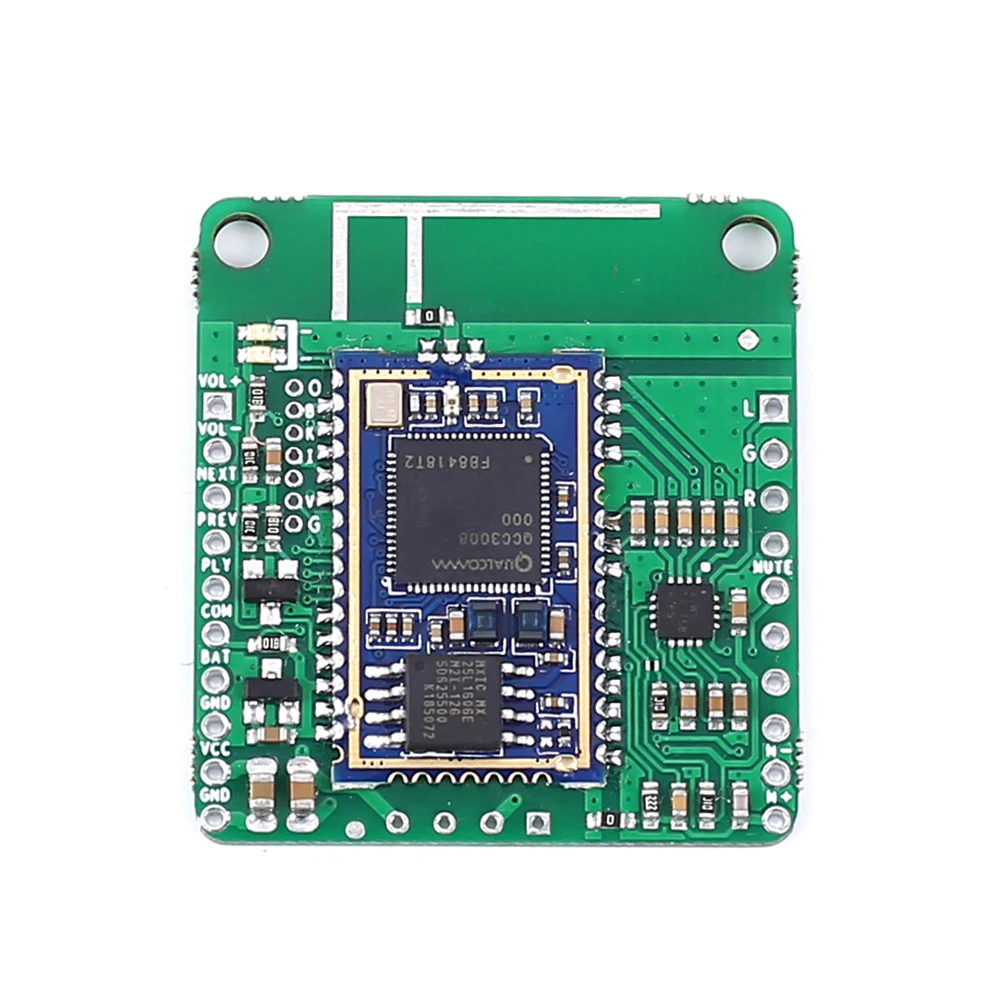

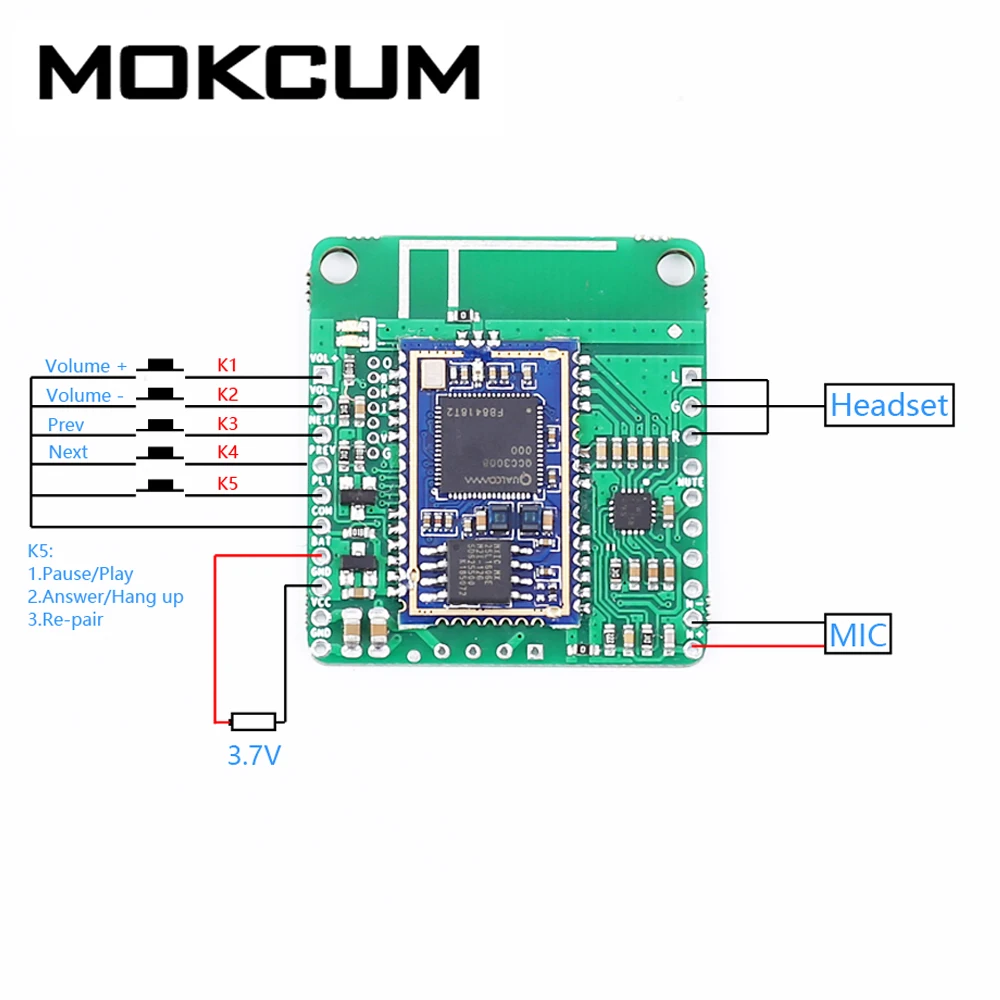

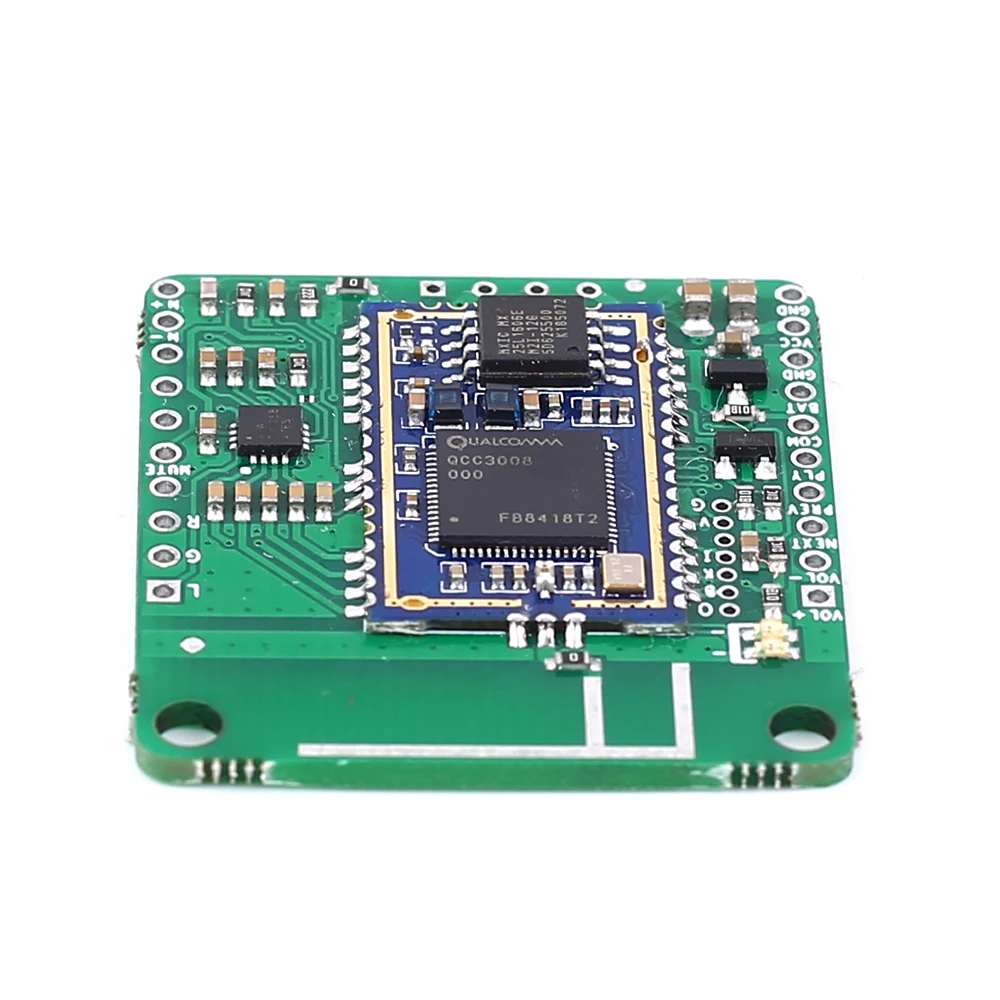

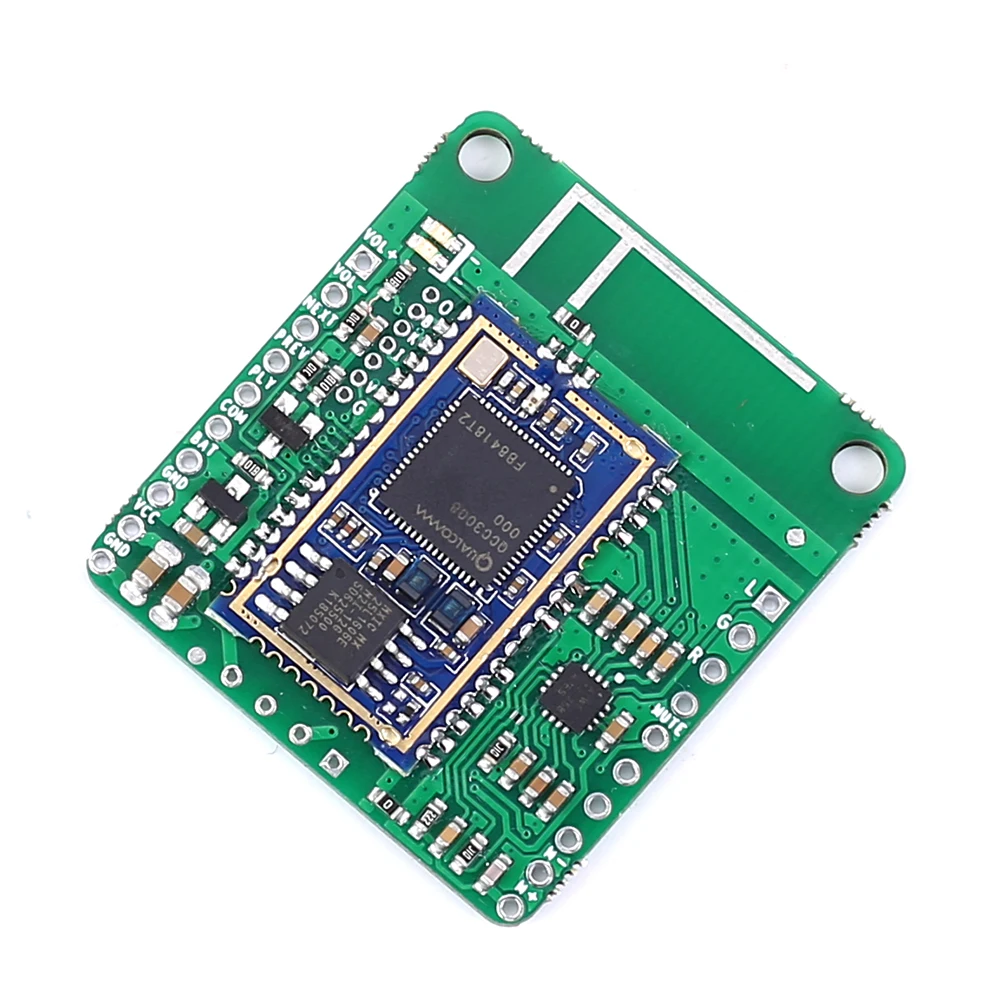

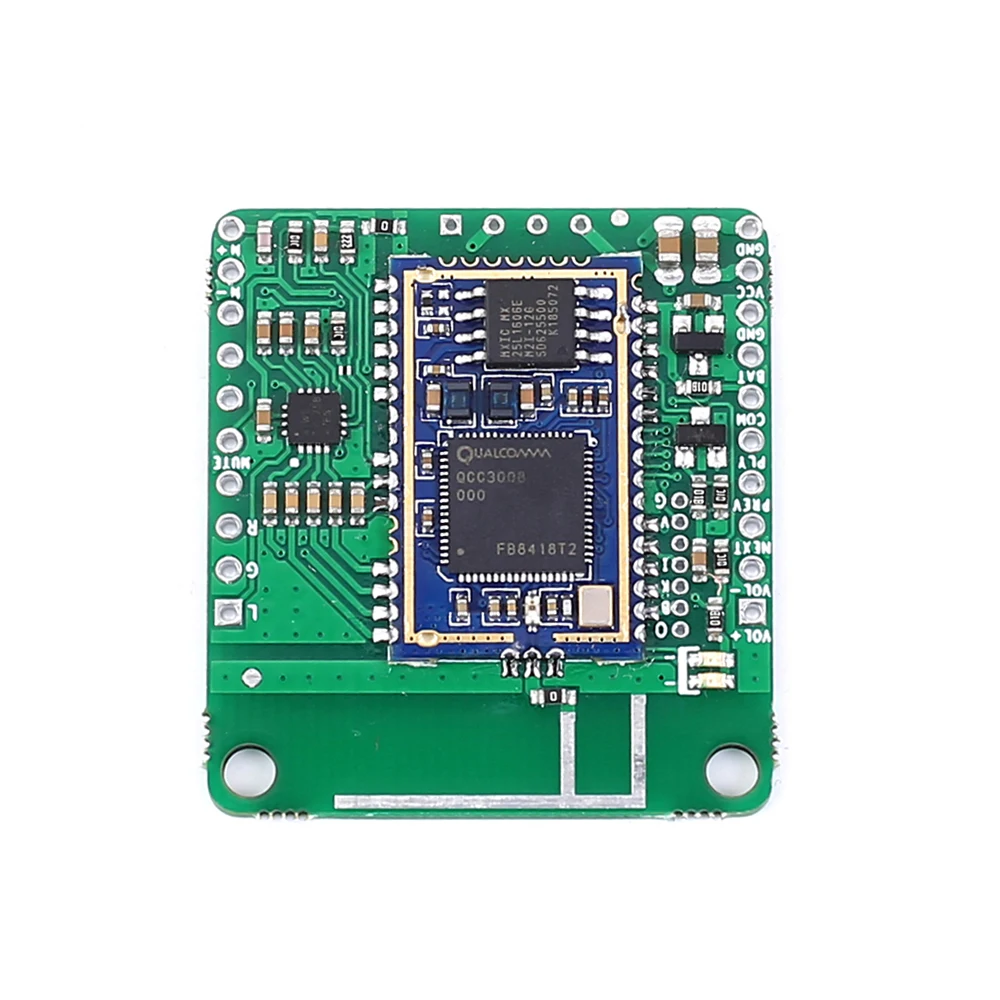

1. Описание: Это беспроводной bluetooth-приемник TWS. Основной модуль управления использует чип Qualcomm QCC3008, чтобы обеспечить модуль с высоким качеством звука и совместимостью, а общая производительность превосходна. Модуль Bluetooth использует драйвер Метод. Клиентам нужно только подключить модуль к продукту приложения для быстрой и беспроводной передачи музыки и удовольствия от беспроводной музыки. Он подходит для питания литиевой батареи и используется для модернизации Bluetooth Гарнитуры. 2. Особенности: 1>. Поддерживает высококачественные звуковые эффекты APT-X 2>. Поддерживает истинное беспроводное стерео (TWS) 3>. Автоматическое повторное подключение последнего сопряженного телефона 4>. Поддерживает аналоговый и цифровой аудиовыход (I2S) 5>.Bluetooth 5,0 3. Параметры: 1>. Название продукта: беспроводной bluetooth-ресивер TWS 2>. Характеристики Bluetooth: BLE 5,0 3>. Методы исследования: GFSK,π/4 DQPSK,8DPSK 4>. Мы поставляем Напряжение: DC 3,3 V-4,2 V(<= 3,0 V, модуль автоматически выключается.<= 3,2 V, модуль Автоматическая сигнализация) 5>. Поддержка протокола Bluetooth: HFPV1.7,A2DPV1.3.1,AVRCPV1.6,HSPV1.2 6>. Рабочий ток: 20 мА (макс.) 7>. Стенд-по Crrent:50uA (макс.) 8>. Диапазон беспроводной передачи: 10 метров 9>. Мощность передачи: Поддержка класса 1/класса 2/класса 3(8dbm регулируется) 10>. Чувствительность:-80dbm<0.1% BER 11>. Диапазон частот: 2,4 ГГц ~ 2,480 ГГц 12>. Внешний интерфейс: аналоговый выход DAC и выход 12S 13>. Аудио производительность: SupportACC,MP3,SBC,APT-X 14>. Отношение аудио сигнал/шум:>= 75 дБ 15>. Искажение: 0.1% (макс.) 16>. Рабочая температура:-25 ℃ ~ 85 ℃ 17>. Рабочая влажность: 5% ~ 95% относительной влажности 18>. Размер: 36,5*33*4,5 мм 4. Описание IO: 1>.AIOO: не включен 2>.SPI_CS/LRCK: запись в программном порту/I2S выходной порт 3>.SPI_MISO/данные: порт программы записи/выходной порт I2S 4>.SPI_PCM: 1,1>. Высокий уровень: запись в программный порт включает пин-код. 1,2>. Низкий уровень: выход I2S 5>.SPI_MOSI: порт программы 6>.SPI_CLK/BCK: запись в программный порт/I2S выходной порт 7>. Сброс: низкий уровень сброса 8>.PIO16: не включен 9>.PIO17: не включен 10>.LED2: не включен 11>.LED1: индикатор состояния 12>.LED0: индикатор состояния 13>.MFB: модуль включен, активный высокий (должен быть задержан в течение 30 мс перед подключением к сети) 14>.VBAT: Мощность вход (3,3 V ~ 4,2 V) 15>.GND: сила тока 16>.3V3_1V8_IN: ввода-вывода Настройка уровня, только в том случае, 3,3 V должна быть вход 17>.1V8_SMPS: 1,8 V выход 18>.VCHG: Управление зарядкой батареи (5 В) вход, не включен 19>.CHG_EXT: Управление зарядкой внешних аккумуляторов, не включено 20>.VBAT_SENSE: Управление зарядкой аккумулятора, не включено 21>.3V3_USB: не включен 22>.USB_N: дифференциальный сигнал USB отрицательный 23>.USB_P: дифференциальный сигнал USB положительный 24>.GND: сила тока 25>.P.P/CALL(PIO7): воспроизведение паузы/приема вызова/обратного вызова/ремонта/чистый список 26>.MUTE (PIO6): внешний усилитель мощности, бесшумный контроль (со звуковым выходом 1V8, без звукового выхода 0 В) 27>.PIO21: не включен 28>.PIO18: не включен 29>.MIC_AN:Mike отрицательный терминал 30>.MIC_AP:Mike положительный конец 31>.MIC_BIAS:Mike bias 32>.MIC_BN:NC 33>.MIC_BP:NC 34>.SPKR_RN: Отрицательный выход аудио правого канала дифференциальный выход 35>.SPKR_RP: Аудио правый канал дифференциальный выход положительный конец 36>.SPKR_LN: аудио левый канал дифференциальный выход отрицательный терминал 37>.SPKR_LP: Положительный левый аудио канал дифференциальный выход 38>.GND: сила тока 39>. Муравей: антенна 40>.GND: сила тока 5. Настройка кнопок: 1>.PREV/VOL-(PIO9): Короткое нажатие на предыдущую песню/Длительное нажатие, чтобы уменьшить громкость 2>.NEXT/VOL +(PIO0): Короткое нажатие на песню/Длительное нажатие на громкость 3>.VOL-(PIO1): Короткое нажатие на уменьшение громкости/Длительное нажатие на непрерывное уменьшение громкости 4>.VOL +(PIO8): короткое нажатие Увеличение громкости/Длительное нажатие непрерывное увеличение громкости 5>.PLY: короткое нажатие воспроизведение/пауза/ответ/повесить трубку, длительное нажатие в течение 1 секунды, чтобы отклонить вызов. 6>."PLY" + "VOL +": одновременно нажмите и удерживайте в течение 1 секунды, чтобы войти в режим поиска TWS. 7>."PLY" + "VOL-": одновременно нажмите и удерживайте в течение 1 секунды, чтобы войти в режим поиска TWS. 8>."VOL +" + "VOL-": одновременно нажмите и удерживайте в течение 1 секунды, чтобы отключить TWS. 6. Примечание: 1>. Если есть батареи, металлические предметы, ЖК-экраны, динамики и т. Д. Рядом с модульной антенной расстояние от антенны должно быть не менее 3 см, в противном случае рекомендуется внешняя антенна. 2>. Рекомендуется разместить модуль Bluetooth в углу нижней пластины. 3>. Рекомендуется, чтобы часть антенны модуля плавала за пределами базовой пластины. Не должно быть линий управления, линий электропередачи, аудио линий, микрофона и других помех вокруг антенны. 4>. Если рядом с модульной антенной находится взвод, а металлическая железная сетка корпуса влияет на сигнал, рекомендуется использовать внешнюю антенну для решения проблемы расстояния. 5>. Когда модуль подключен к внешнему усилителю, он должен быть подключен к дифференциальному входному усилителю. 7. Посылка: 1>.1 шт. TWS беспроводной Bluetooth аудио приемник модуль
