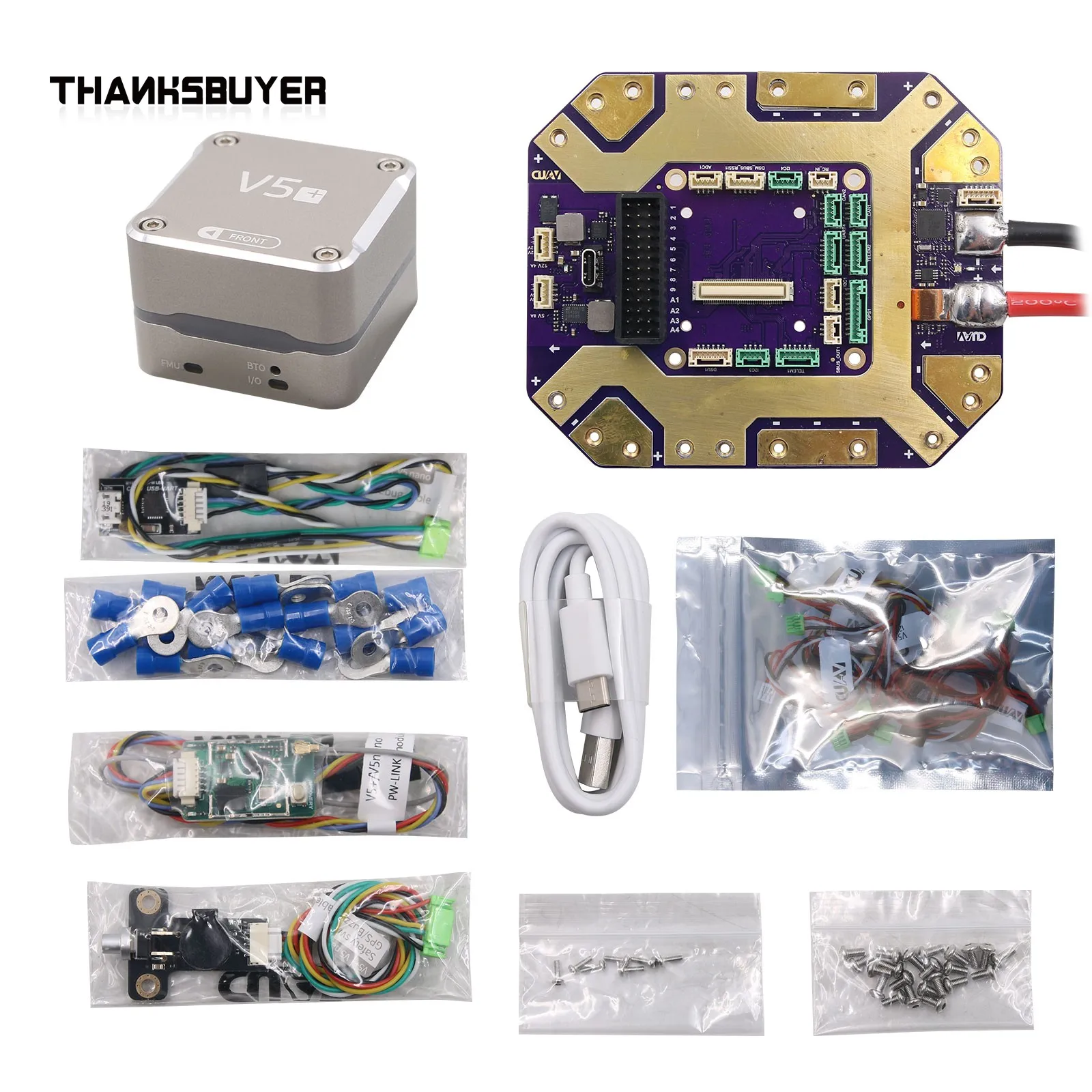

Может PDB Board или PDB + V5 Plus Core для опционального

Введение продукта:

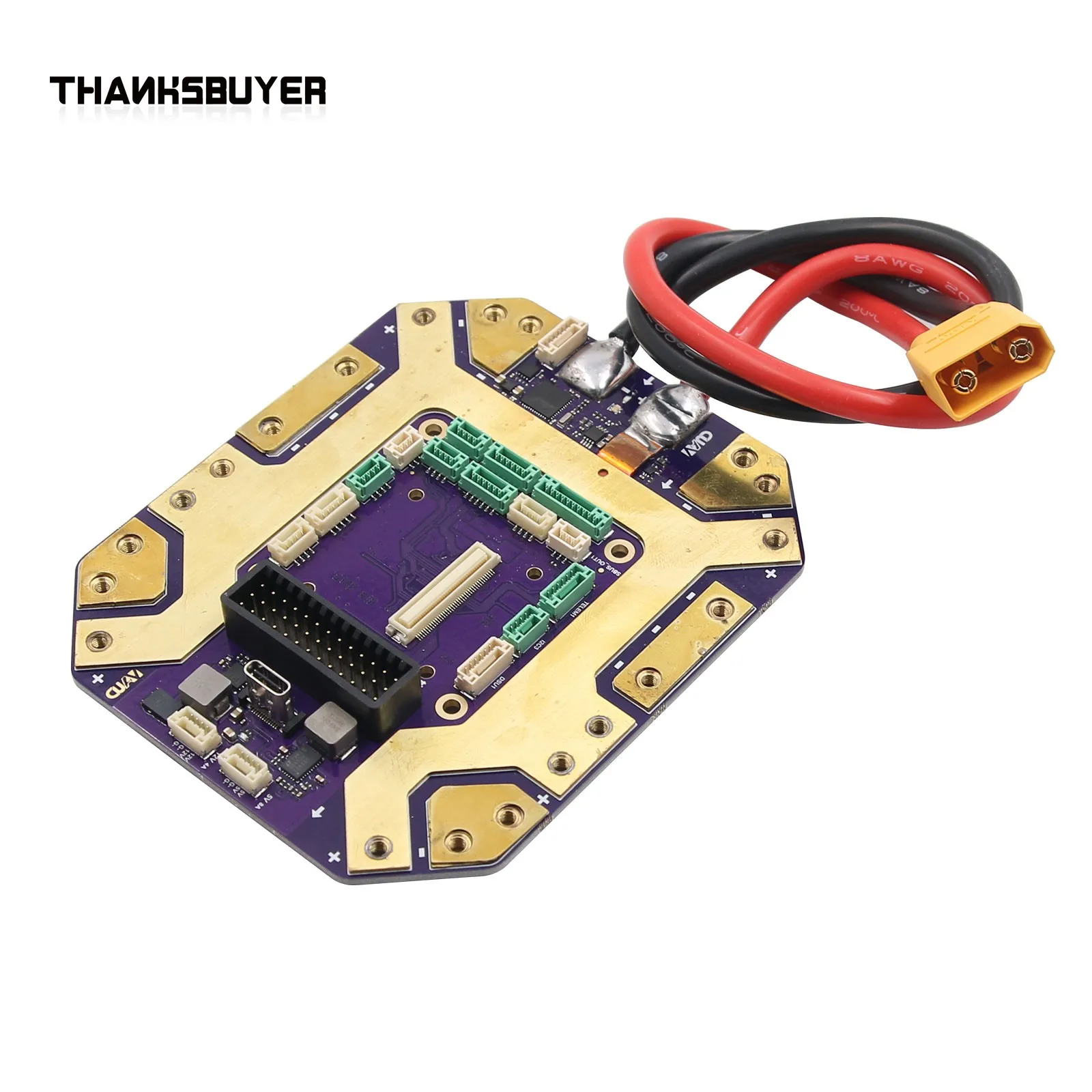

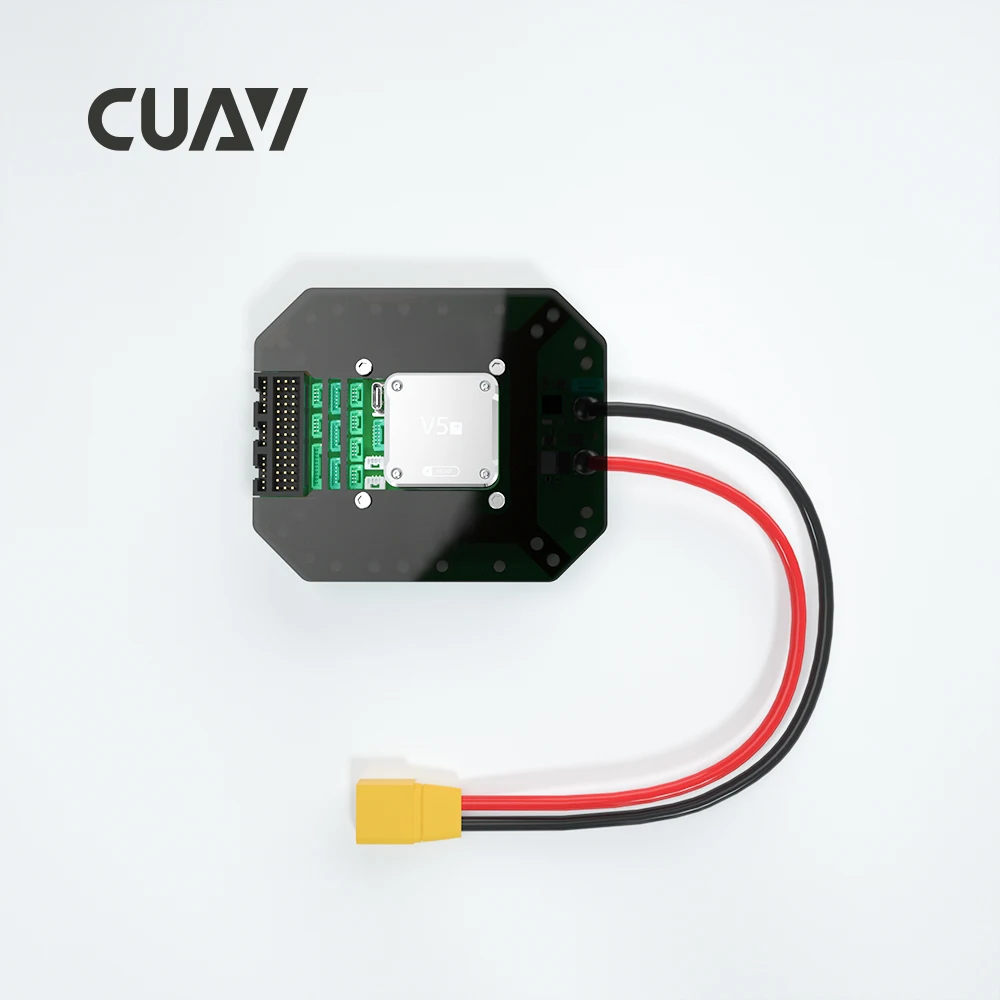

-Can PDB-это новая версия Cuav-Встроенная «плата перевозчика полетного контроллера, которая уникально сочетает в себе функции платы полетного контроллера и платы распределения мощности.
-В сочетании с ядром, он используется для беспилотных летательных аппаратов/беспилотных летательных аппаратов и т. Д.
-Этот тип устройства обеспечивает автоматическую функцию вождения, а также обеспечивает 8-канальный видеорегистратор избыточной основного питания и 88W 5 / 12V Выходная мощность.
-Будь то дизайн цепи или аппаратные рабочие материалы, Can PDB является лучшим среди полетных контроллеров несущих плат и распределительных плат.

Поскольку медный лист теплоотвода составляет до 952 см и самостоятельно Разработанный алгоритм TTI, он может обеспечить непрерывный рабочий ток до 180 а для любого оборудования, И в то же время обеспечивают 0.1A тока и 0,05 V Напряжение точность измерения сравнимый с точными приборами.

Основные функции продукта:
1. Поддержка 15 ~ 62 в ультра широкий вход напряжения
2. Непрерывный ток: 180A
3. Точное измерение напряжения, тока, точность измерения тока в 110A является 0.1A, напряжение, точность определения его местонахождения составляет 0,05 V
4,13 выходы сервоканала
5. Двойной регулируемый выходной интерфейс: может обеспечить до 88 Вт 5 / 12 В выходная мощность для периферийных устройств

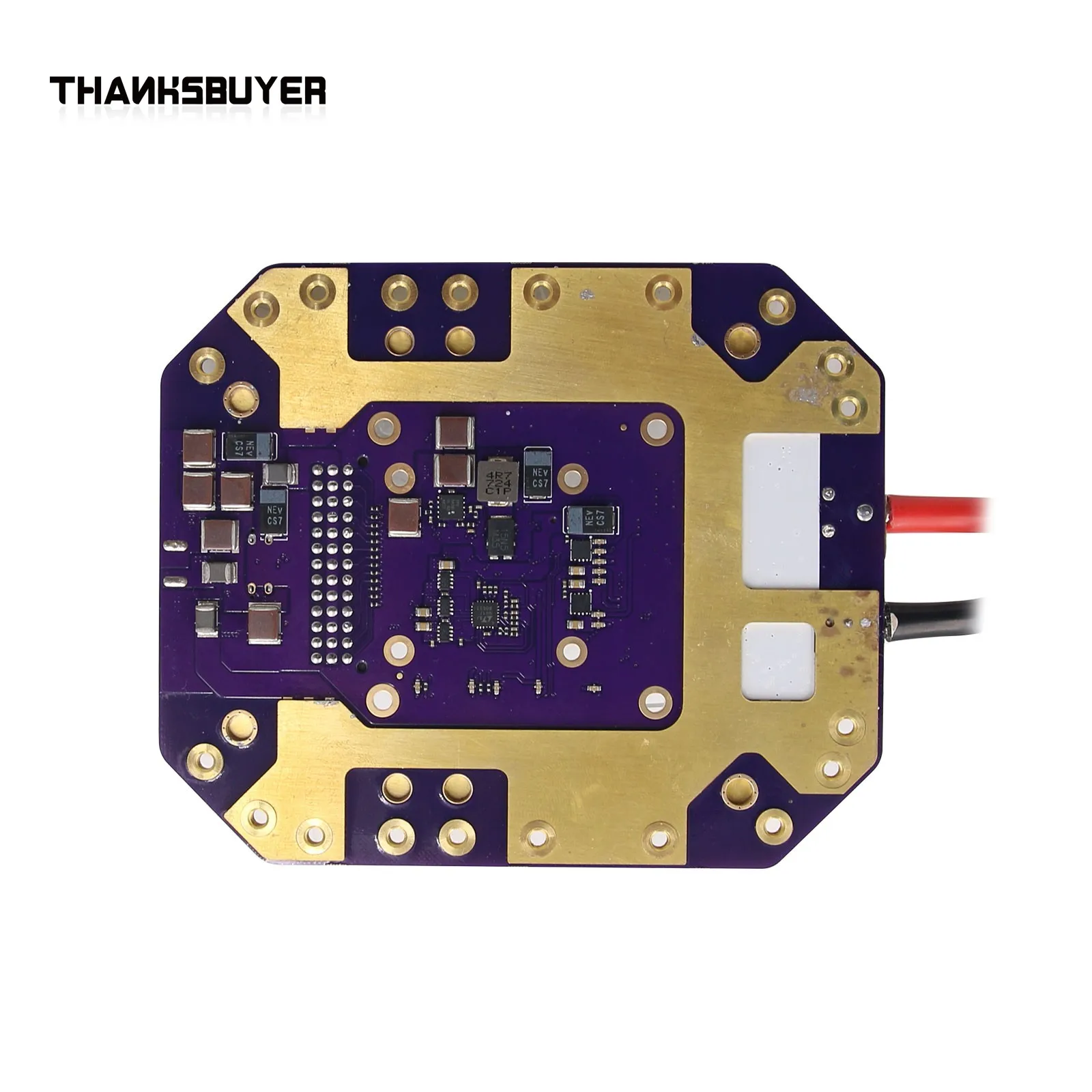

6. Встроенный медный лист для теплоотвода до 952 см, эффективно снижает тепло, вызванное внутренним сопротивлением цепи при высоком токе
7. Светодиодный индикатор питания, прямая индикация состояния напряжения Lipo
8. Ультра-низкий выход 8 основной выходной мощности
9. Будущее обновление поддерживает больше функций, таких как высокая точность статистики энергопотребления и мгновенное энергопотребление

Аппаратные параметры:
-Процессор: STM32F412 100 МГц 512K Flash 256K RAM
-Входное напряжение: 15-62 в (4-15S Lipo)
-Точный Диапазон измерения тока: 0-110A
-Максимальный диапазон тока: 0-180A
-5 в Регулируемый Выход: макс. 8А, стабильный 6А
-12 В регулируемый выход: максимум 4A, стабильный 3,5a
-Количество сервоканалов: 13
-Поддержка сигнала удаленного приемника: RC _. В: PPM
-DSM _ SBUS _ RSSI: DSM / SBUS / PWM/3,3 v аналоговое напряжение

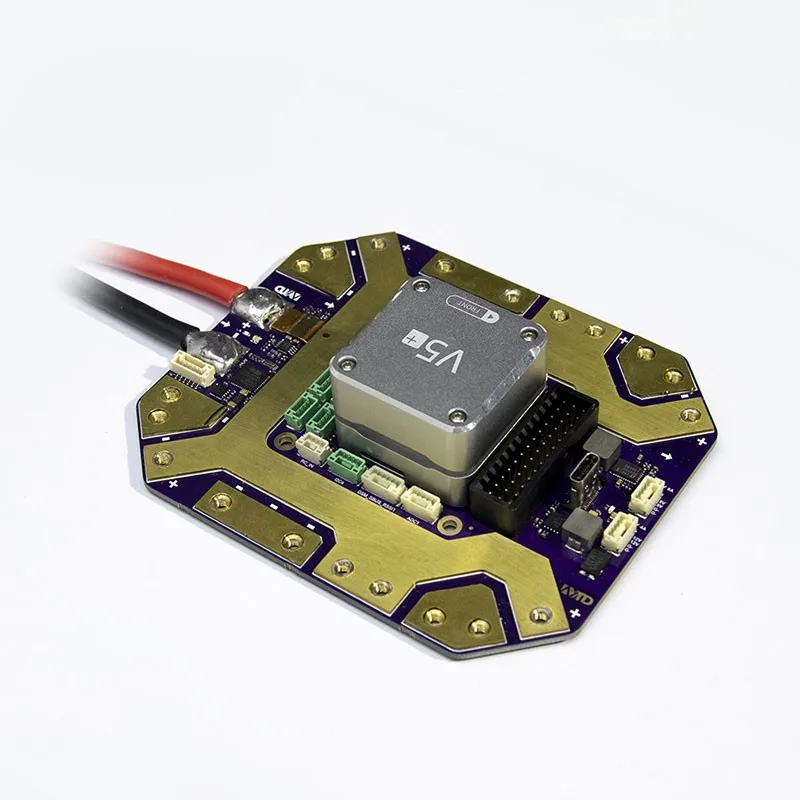

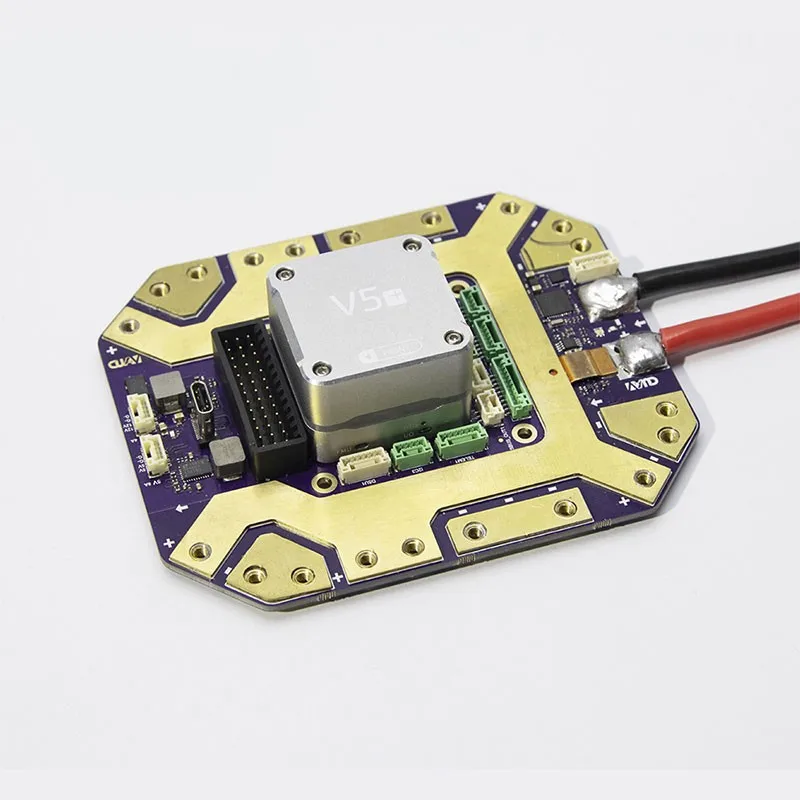

-Поддержка ядра: V5 + Core и ядро следующего поколения
-Поддерживаемые модели: поддерживает APM и прошивку PX4, а также поддерживает фиксированное крыло/3-8 ротора/вертолета/VTOL вертикального взлета и посадки/беспилотного транспортного средства/беспилотного корабля и т. Д.
-Фиксированная диафрагма: V5 + Core фиксированная диафрагма M2.5, остальное M3
-Рабочая температура: -20 ~ + 100 ° C
-Размер изделия: 12 см (длина) x 10 см (ширина) x 1,2 см (высота)
-Вес: 200 г (включая провод 25 см)

Тип интерфейса:
1. USB TYPE C * 1
2. GH2.5 5V8A * 1
3. GH2.5 12V4A *]
4. GH2.5 ADC * 1
5. CH2.5 DSM _ SBUS _ RSSI1 * 1
6. GH2.5 * 2 C * 3
7. GH2.5 RC _. В * 1
8. GH2.5 CAN * 2
10. CH2.5 GPS1 * 1
11. GH2.5 DSU1 * 1
12. Ядро 1о * 1
