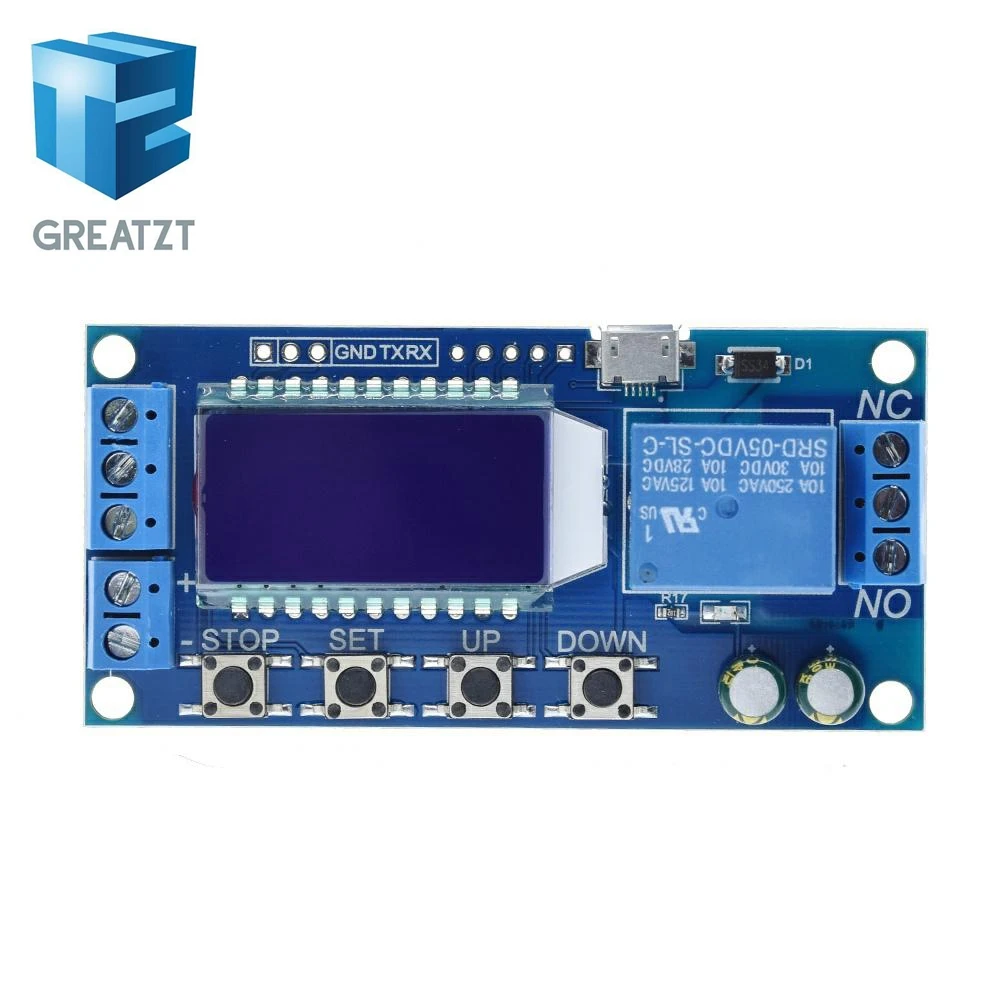

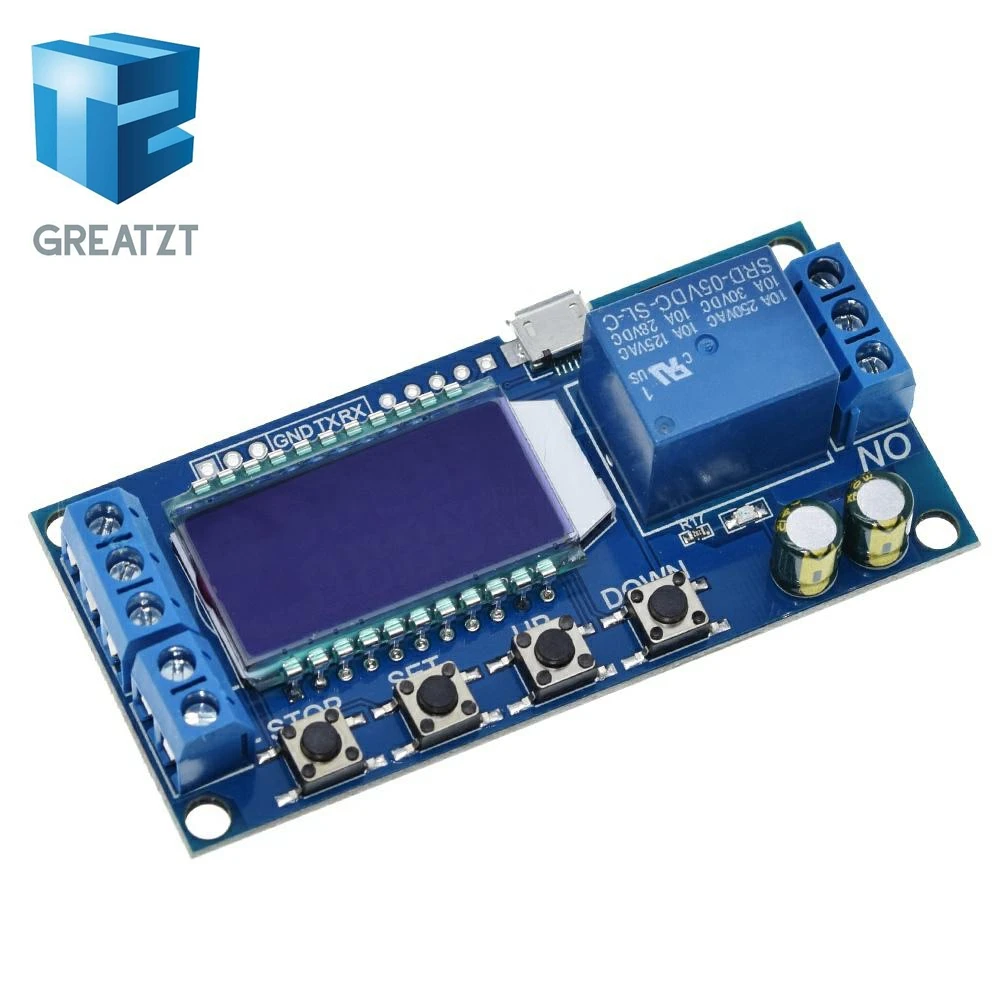

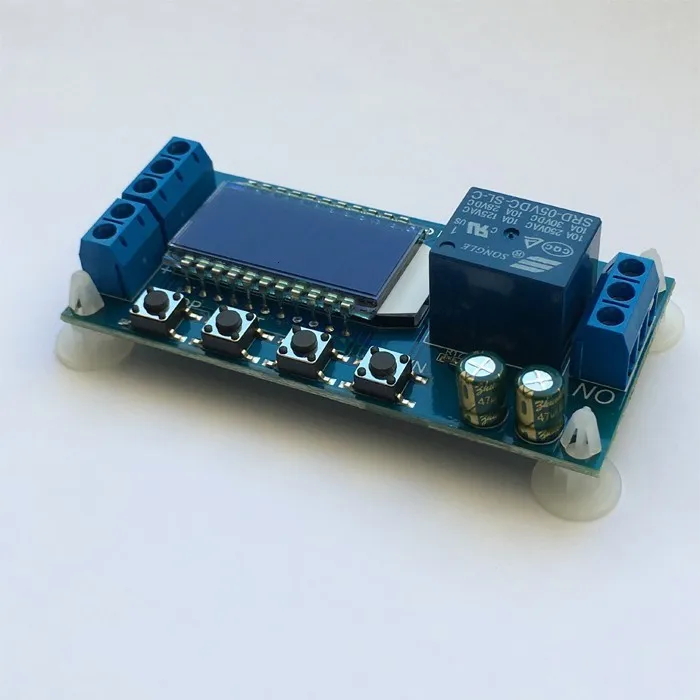

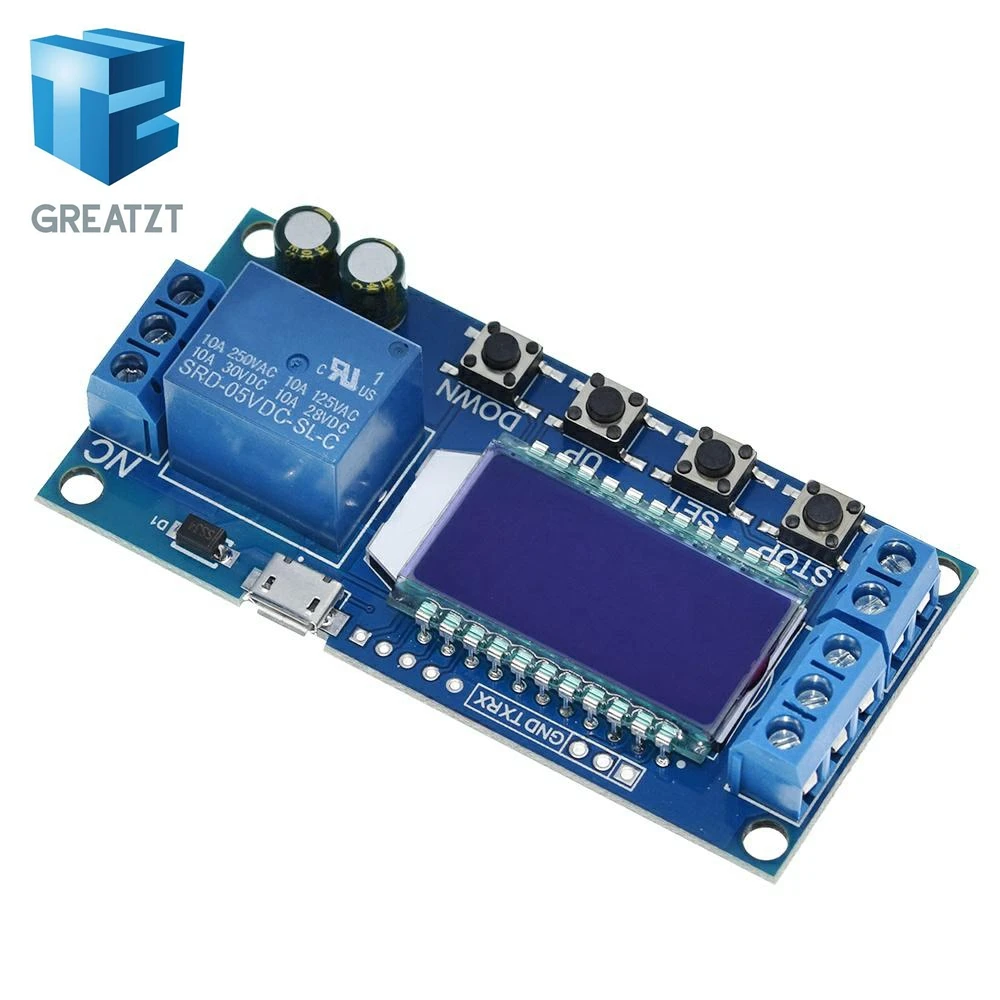

6 30 в микро USB цифровой ЖК дисплей реле времени задержки модуль управления таймер

6 30 в микро USB цифровой ЖК дисплей реле времени задержки модуль управления таймер

Релейный модуль задержки пуска выключения питания и триггера задержки цикла синхронизации переключатель цепи

Диапазон времени: 0,01 сек ~ 9999 мин

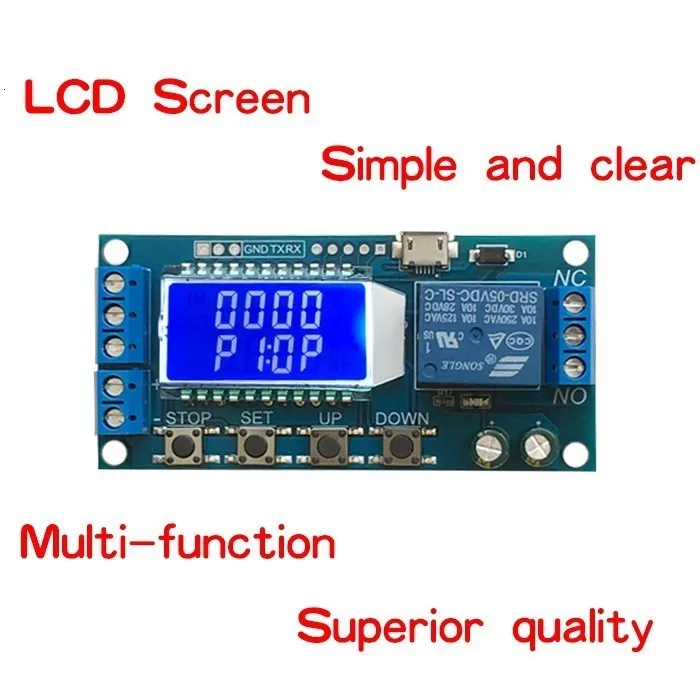

Этот продукт ЖК-дисплей, очень четкий, простой и простой в использовании, мощный, но, пожалуйста, внимательно прочитайте инструкции пользователя перед использованием.

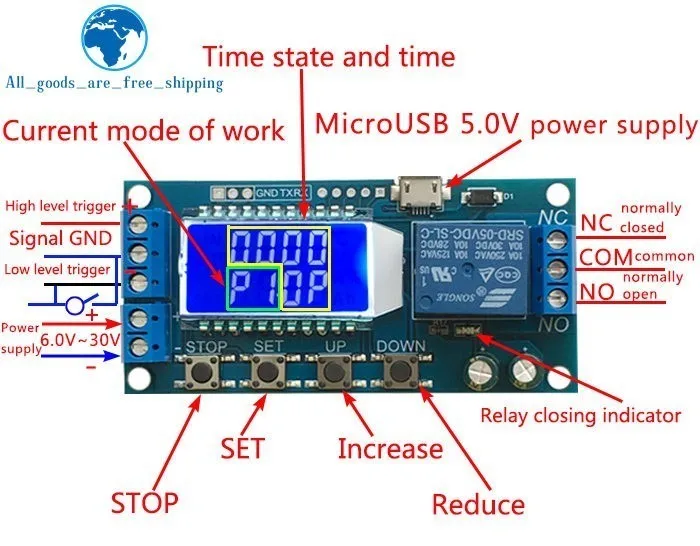

l  Основные характеристики продукта:

1.    Дисплей с двумя ЖК-колоннами, может отображать параметры напрямую;

2.    Режим запуска: высокий и низкий уровень, количество переключателей. Удовлетворить большинство потребностей.

3.    Источник питания: 6 ~ 30 В, также поддерживает micro USB 5,0 В, очень удобно. Анти-обратное соединение источника питания.

4.    Параметры могут быть изменены через UART.

5.    Кнопка остановки для обеспечения функции аварийной остановки.

6.    5 минут без какой-либо операции в низкомощном состоянии. Любые действия просыпаются.

7.    OP/CL/LOP params можно модифицировать индивидуально

8.    Все параметры автоматически сохраняются при отключении питания.

l  Введение режима работы (P1 ~ P7)

P1: после срабатывания сигнала проводимость реле вОПВремя отключается; вОПВремя, сигнал недействителен.

P2: после срабатывания сигнала проводимость реле вОПВремя отключается; вОПВремя, сигнал запускает новый таймер.

P3: после срабатывания сигнала проводимость реле вОПВремя отключается; вОПВремя, таймер сброса сигнала, отключение реле и остановка времени.

P4: при срабатывании, После отключения Реле отCLВремя, проводимость релеОПВремя, после завершения синхронизации, отключите реле.

P5: при срабатывании, после проводимости реле во времени, реле отключает время CL, а затем петли выше действий, дает сигнал снова в цикле, реле отключения, останавливает таймер, и количество циклов (LOP) может быть установлено;

P6: когда срабатывает, после проводимости реле в режиме op, реле отключает время CL, а затем циклирует вышеуказанное действие, сигнал недействителен в цикле, количество циклов (LOP) может быть установлен;

P7: Функция удержания сигнала: сигнал поддерживается, время очищается, и проводимость реле; Когда сигнал исчезает, реле отключается после времени OP; во время времени, есть другой сигнал и время очищено;

l  Параметры продукта:

1.    Источник питания: 6 V ~ 30 V и micro USB 5,0 V

2.    Источник сигнала триггера: высокий уровень (3,0 В ~ 24,0 в), низкий уровень (0,0 В ~ 0,2 В), переключатель сигнала.

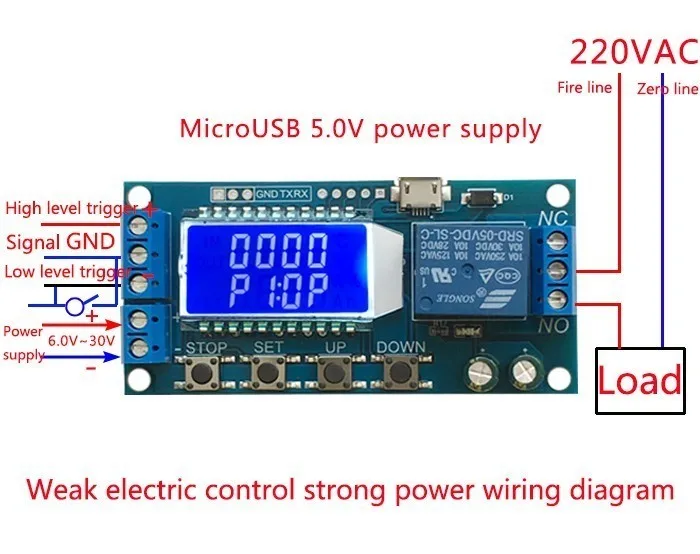

3.    Выходная нагрузка Maxmum: DC 30 V 5A и AC 220 V 5A.

4.    Статический ток: 15 мА Рабочий ток: 50 мА.

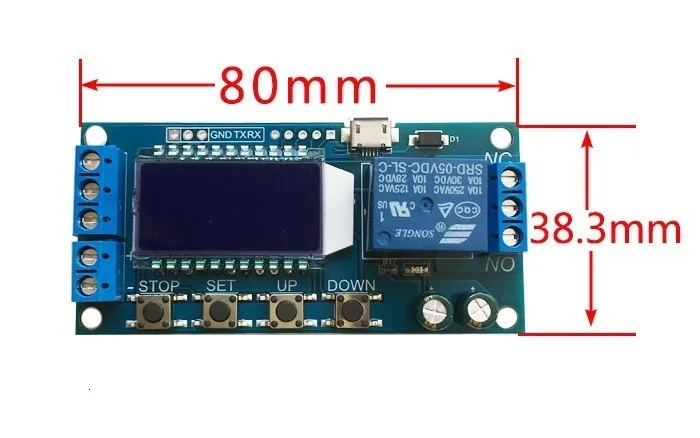

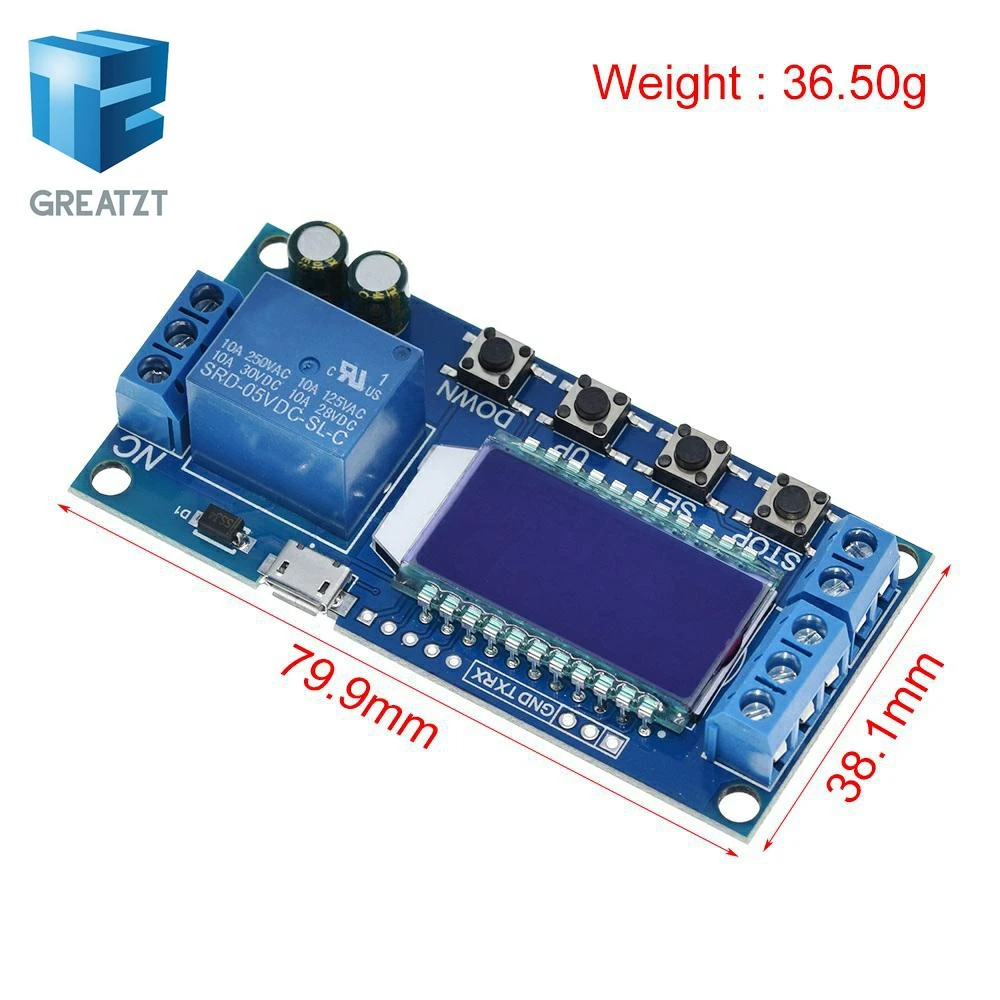

5.    Срок службы: более 100 000 раз; Рабочая температура:-40-85 °C; Размер: 8,0*3,8*1,9 см.

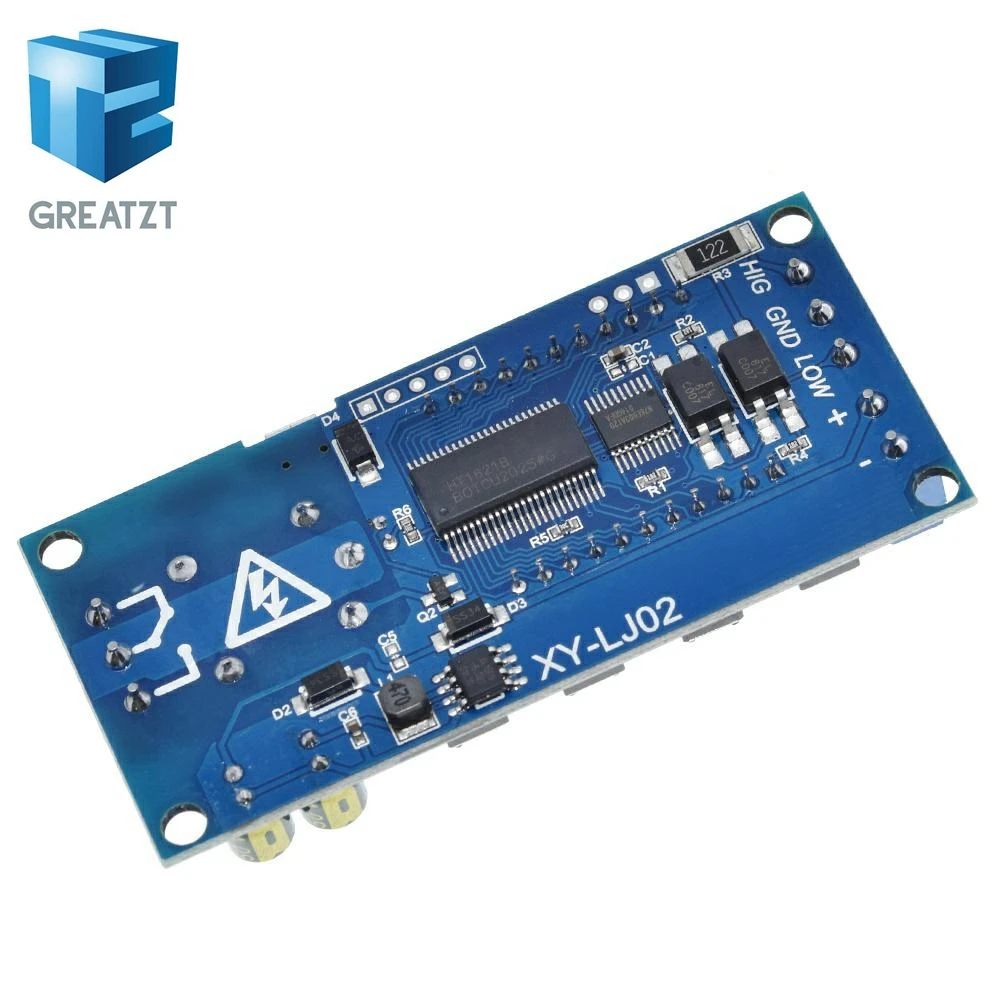

6.    Оптопара изоляция, сильная способность анти-помех, Печатная плата промышленного класса

Диапазон времени:

      0,01 сек ~ 9999 мин

l  Как выбрать диапазон времени:

В интерфейсе изменения параметров OP/CL нажмите кнопку STOP в ближайшее время, чтобы выбрать диапазон синхронизации.

XXXXДиапазон времени: 1 сек ~ 9999сек

XX x. XДиапазон времени: 0.1sec ~ 999.9sec

XX. XXДиапазон времени: 0.01sec ~ 99.99sec

X.X.X.XДиапазон времени: 1 мин ~ 999,9 мин

Например, если вы хотите установитьОПДо 3,2 секунды, переместите десятичную точку на десять цифр. 003,2 ЖК-дисплея

Описание параметра: ОПВовремя,CLВремя выключения,ЛОПВремя цикла (1-9999 раз, "----" представляет бесконечное количество циклов)

l  Параметры:

А)    Нажмите и удерживайте клавишу SET, чтобы войти в интерфейс настройки;

Б)   Сначала установите режим работы, режим работы мигает напоминание, установите режим работы, нажав кнопки вверх/вниз;

C)    Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройки параметров системы.

D)    В интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить параметры системы для изменения, и нажмите/удерживайте нажатой клавишу UP/DOWN для изменения. (Примечание: набор коротких нажатий в P-1 ~ P-3, режим P-7 недопустим);

Е)    В интерфейсе модификации параметров OP/CL короткое нажатие стоп для переключения таймера (1 s/0,1 s/0,01 s/1 min);

F)     После установки всех параметров нажмите и удерживайте кнопку set более 2 секунд, чтобы отпустить руку, сохранить настройки параметров и выйти из интерфейса настройки

1.   Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8, 1

CMD

Функция

Чтение

Параметры системы чтения

OP: xxxx

OP: xxx. x

OP: xx. xx

OP: x. x

1 s

0,1 с

0,01 с

1 мин

CL: xxxx

CL: xxx. x

CL: xx. xx

CL: x. x

1 s

0,1 с

0,01 с

1 мин

LP: xxxx

Циклы настройки

На

Включение Реле

Скидка

Отключение реле

PX

Установите режим работы

(P1 ~ P7)

l  Дополнительные Особенности:

А)    Низкое энергопотребление: в беговом интерфейсе, нажав кнопку стоп в течение длительного времени, функция низкой мощности запускается или закрывается (L-P выбирает для запуска функции спячки, и выключает функцию спячки);

Б)   Выбор функции реле: в рабочем интерфейсе, нажатиемСтопКнопка в ближайшее время, функция реле запущена или закрыта, «он» соответствует реле состояния проводимости обычно включается, «не» соответствует реле состояния проводимости не включается; «не» в состоянии, система мигает «вне»;

C)    Вид параметра: в операционном интерфейсе нажмите клавишу SET для отображения текущей настройки параметров системы, не влияя на нормальную работу системы;

D)   Переключение содержимого дисплея: в режиме P-5 P-6, переключение отображения содержимого (время работы/номер цикла) нажатием кнопки вниз;
