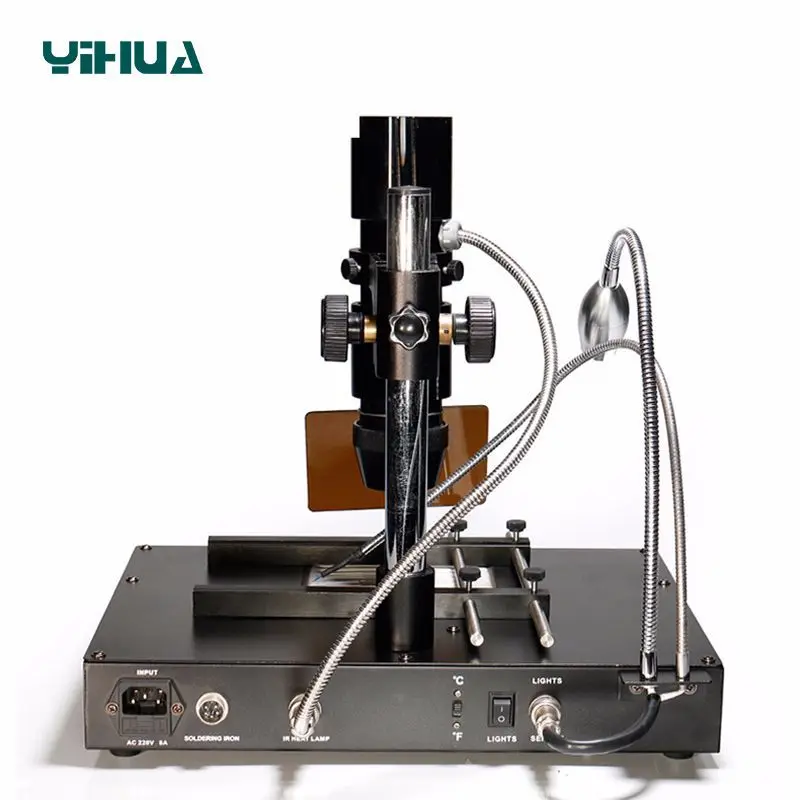

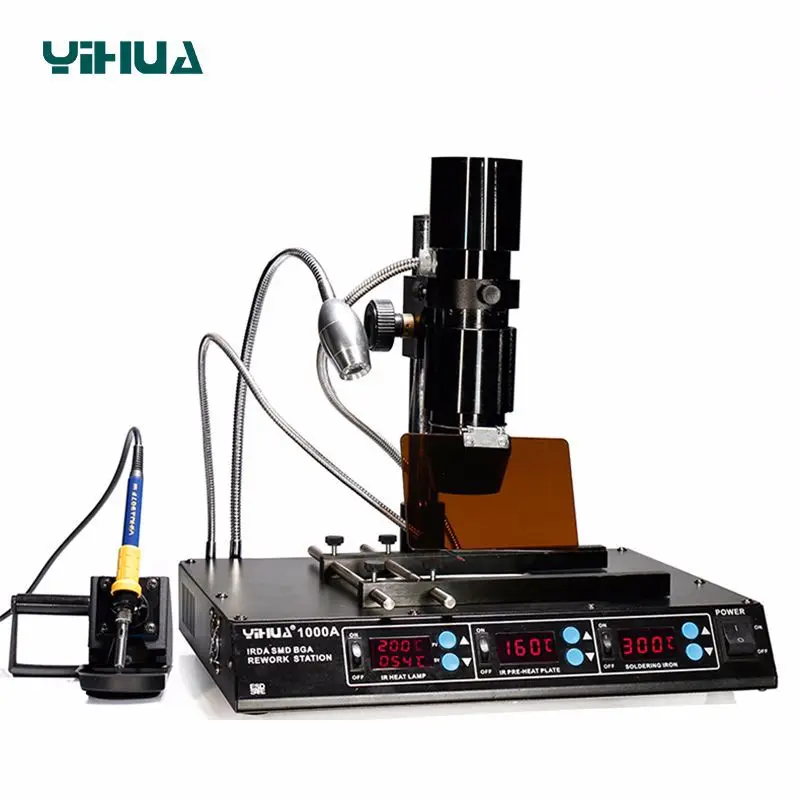

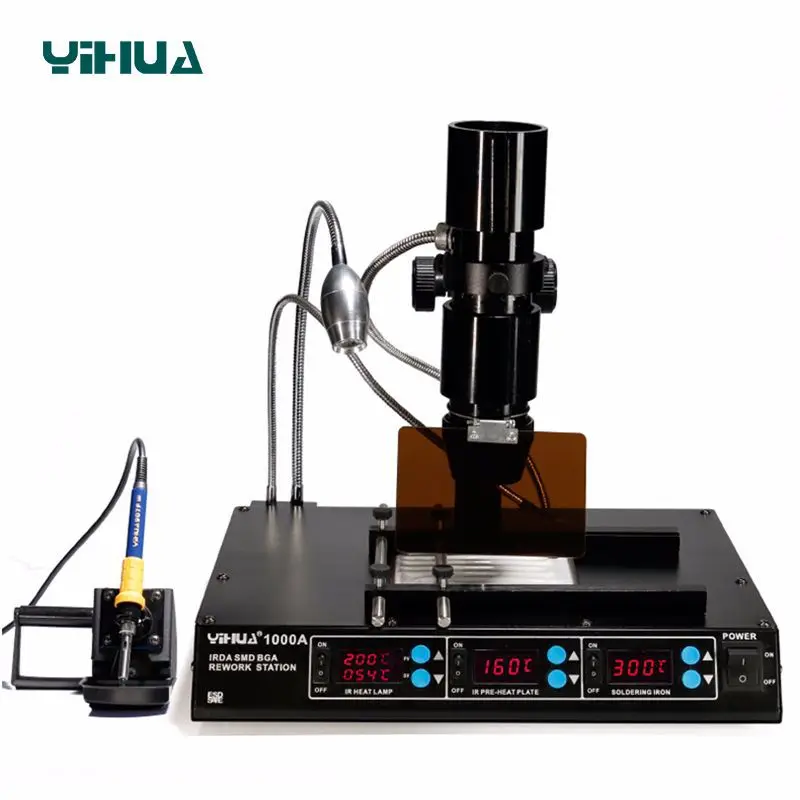

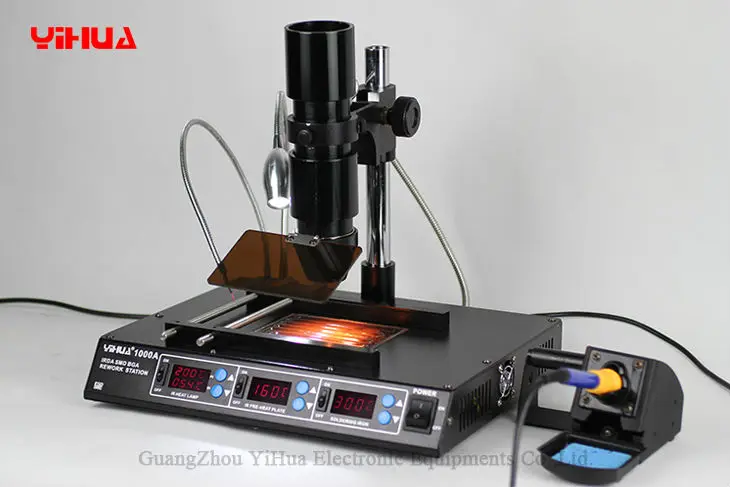

YIHUA 1000A паяльная станция, паяльная станция BGA, материнская плата для ноутбука, ремонтные инструменты, BGA машина, ИК станция 110 В 220 В, EU US

Особенности

1. ИспользованиеНовый микрокомпьютерный процессор SAMSUNGПрограммируемый пид технология контроля температуры и

Использует инфракрасный источник и оптику для придания тепла отдельным компонентам без вытеснения других SMT частей

Путем eddies воздушных течений.

2. ПринимаетсяИнфракрасная технология сваркиНезависимое исследование, инфракрасная сила проникновения, компоненты

Равномерное нагревание, за пределами традиционного нагрева горячим воздухом, поклялось предотвратить выдув от IC окружающих мелких компонентов.

3.Техник сфокусированный инфракрасный нагревЛегко использовать большинство компонентов для удаления/замены и повторной работы.

4. Инфракрасные лампы источника теплаДолговечный, не дорогой и легко заменяется.

5. Имеет яркий тонкий,Светодиодный светильник низкого напряжения, безопасность и энергосбережение.

6. Он имеет внешний режим контроля температуры датчика, который обнаруживается датчиком IC поверхностного контроля температуры

Температура, эта функция хороша для первокурсников, это безопасный способ защиты компонентов.

7. Компоненты MountTechnology (SMT) размером 15-35 см.

8. Эта машина имеет 540 Вт системы отопления, широко 120 мм * 120 мм.

9.Цвет нагревательной пластины черный, С точки зрения, черный цветЛегко впитывает нагрев,

Сократить время разогрева.

10.Функция коррекции температурыКоррекция температурного диапазона-50 °C ~ + 50 °C (аналоговое значение инфракрасной лампы 580 ).

11.Функция отображения температуры по Цельсию/Фаренгейту

12. Эта машина также имеетФункция паяльника, Если у вас есть устройство, вы можете использовать для всех компонентов

Припой, Распайка, подогрев, ремонт всех компонентов, особенно микро BGA компонентов.

TТехнические данные

Напряжение AC 220V ± 10%

Максимальная потребляемая мощность 715 Вт

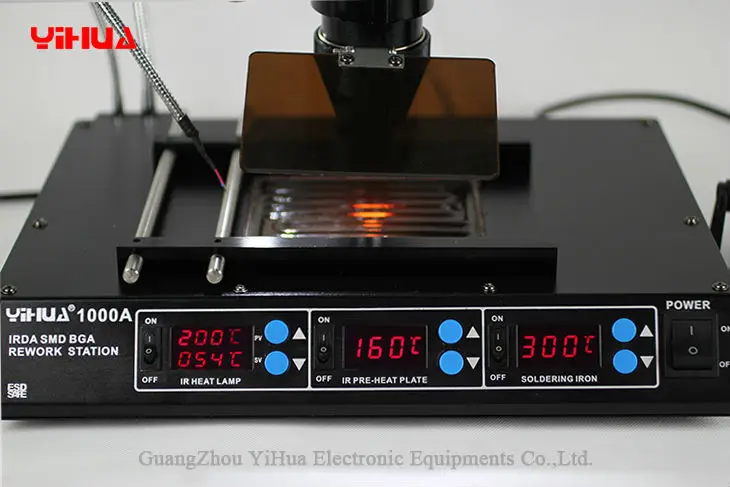

Детали предварительной нагревательной станции

Максимальная потребляемая мощность 540 Вт

Светильник, излучающий компоненты, инфракрасная нагревательная пластина

Диапазон температур 50 °C-200 °C

Светодиодный дисплей

Площадь предварительного нагрева 120*120 мм

Часть инфракрасной лампы

Максимальная потребляемая мощность 150 Вт

Инфракрасная лампа для излучения на светильник

Диапазон температур 100 °C-350 °C / 212 °F ~ 662 °F

Стабильность температуры ± 1 °C

Светодиодный дисплей

Эффективная площадь облучения 35*35 мм

Поставляется с 2 чашками объектива, вы можете выбрать два из

Чашка объектива от 28 мм/38 мм/48 мм.

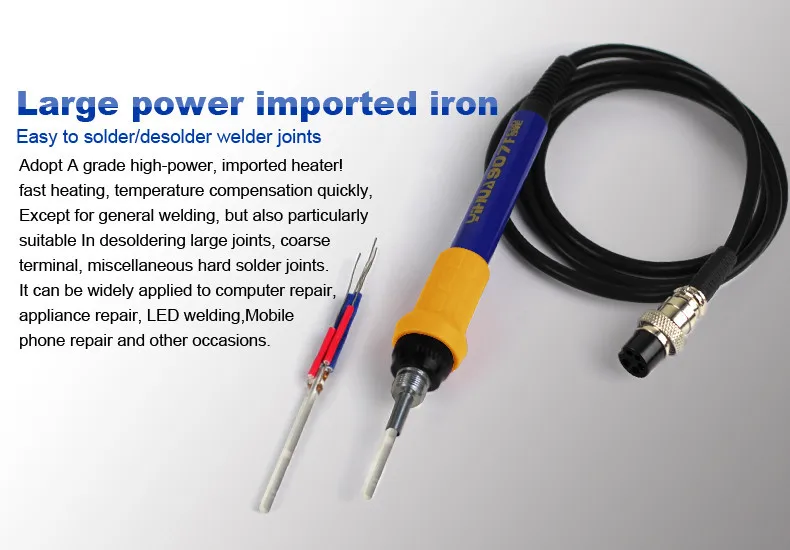

Деталь паяльной станции

Максимальная потребляемая мощность 75 Вт

Нагревательные компоненты импортированный нагреватель

Диапазон температур 200 °C-480 °C / 392 °F ~ 896 °F

Стабильность температуры ± 1 °C (Статика)

Наконечник заземления напряжения <2МВ

Сопротивление заземления наконечника <2 Ом

Светодиодный дисплей

Длина ручного кабеля ≥ 100 см

Рабочая Инфракрасная паяльная станция BGAУведомление

1. Для ремонта монтажных плат требуются меры предосторожности и необходимые защитные меры

1) чтобы гарантировать, что обе стороны монтажной платы пренагревают зону без плавкого взрывоопасного воспламеняющегося

Компоненты, такие как пластик, дисплей, камера телефона, светодиодный, электролитические конденсаторы.

2) Убедитесь, что никакие горючие взрывные компоненты в инфракрасный светильник может максимальная яркость среди конкурентов в области,

Если вы не можете избежать, необходимо использовать отражающую бумагу, чтобы не допустить этого. Как пластик, дисплей, камера телефона,

Светодиодный электролитический конденсатор.

2. В соответствии с IC размером Используйте подходящий диаметр чашки лампы (размер чашки лампы больше, чем размер IC); Установите свет

Чашка минимизирует расстояние между лампой и IC, что облегчает нагрев.

3. Убедитесь, что рабочая среда не имеет большего потока воздуха для предотвращения потери тепла, хорошо защищенные меры, когда это необходимо.

4. Нанесите паяльную пасту на IC перед де-пайкой, также вы можете предварительно нагревать, а затем нанести паяльную пасту,

Особенно BGA посылка IC, должна быть ранняя предварительная нагрев, затем применить паяльную пасту, может сделать паяльную пасту

Проникайте в нижнюю часть ИС.

5. Надевайте термозащитные перчатки и очки. Поместите козырек, чтобы защитить глаза.

6. Включите инфракрасный светильник, установите температуру до 280 °C.

На основе размера IC и платы. ИК-светильник будет быстро нагреваться (обычно от 1 до 3 минут).

7. Только что начали использовать этот продукт, лучше попробовать использовать заброшенную печатную плату несколько раз.

И так хорошо знакомы с использованием этого продукта, затем выполняем нормальные ремонтные работы.

Применение

1). Подходит для пайки и паяльная станция, SOIC , CHIP , QFP , PLCC посылка SMD IC,

Особенно подходит для демонтажа BGA модуля, компьютерная материнская плата, северный и южный мост,

Все виды мобильный телефон материнская плата SMT IC и светодиодный свет.

2). Усадка, сушка краски, удаление клея, размораживание, нагревание, пластиковая сварка и т. д.
