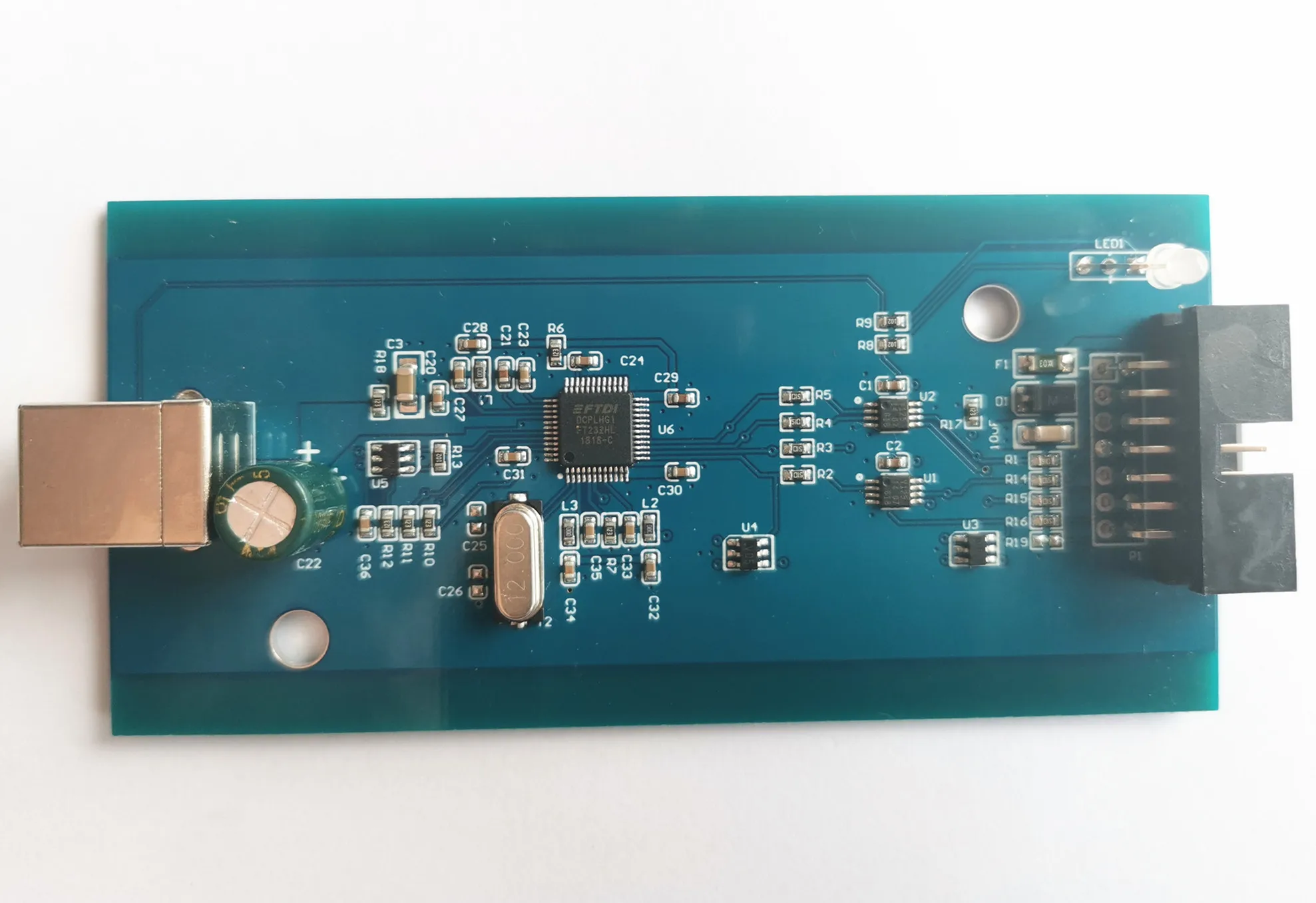

XILINX кабель загрузки FPGA/CPLD эмулятор высокоскоростной JTAG SMT2| |

XILINX кабель загрузки FPGA/CPLD эмулятор высокоскоростной JTAG SMT2| |

1, быстрая скорость загрузки, поддержка часов TCK до 30 м. I и II поколения платформенного кабеля USB теперь быстрее, чем часы до 12 м.

2. при использовании среды ISE рекомендуется использовать версию со встроенным драйвером выше 13,2, и вы можете связаться со службой поддержки клиентов, чтобы получить ссылку для загрузки версии 14,7 и лицензии. поддержка воздействия, Chipscope, EDK и т. Д.

3, поддержка всех версий VIVADO, установите VIVADO с свои собственные драйвера. Вы можете связаться с сотрудниками Отдела по обслуживанию клиентов, чтобы получить последнюю версию Vivado 20-летний лицензиара. Поддержка SDK и Xilinx Hardware Manager под Vivado.

4. Поддержка полной серии XILINX FPGA/CPLDF/SOC/MPSOC. Такие как общие:

Xilinx CoolRunner CPLD CoolRunner-II,

Xilinx XC95xx, а версия серии-l Универсальная Серия CPLD,

XCF0x серии PROMS и SPI FLASH настроены с чипами,

Virtex 4,5, 6 и спартанская 3,6, 7.

Последняя версия Artix7, Kintex7, Zynq7 и последняя версия UltraScale FPGA/SOC/MPSOC.

5. В качестве официального будущего главного запуска Xilinx, он поддерживает другие последующие FPGA/CPLD/MPSOC.

6. Поддерживает онлайн-отладку XILINX встроенных процессоров, таких как soft-core MICROBLAZE, hard-core ZYNQ и т. Д.

7. самоприменимое напряжение интерфейса JTAG целевой платы, поддерживающее интерфейсные уровни 1,2 в, 1,5 в, 1,8 в, 2,5 в, 3,3 В и 5 В. фактические испытания хорошо работают в диапазоне от 1,2 В до 5,5 В.

8. JTAG и usb-порт имеют схему защиты интерфейса, которая может эффективно защитить вашу целевую плату и погрузчик.

9, часы загрузки JTAG поддерживают Адаптивное программное обеспечение XILINX, также можно выбрать вручную.

10, поддерживает все программное обеспечение под управлением операционных систем, XP, WIN7, WIN8, WIN10 и LINUX систем.

11. Загрузчик полностью защищен от перегрузки по току, что может эффективно защитить плату и порт USB в экстремальных случаях.

12. Рабочий статус двухцветной светодиодный индикатор и подключение питания целевой платы.

13. Плата передачи интерфейса принимает анти-Модернизированный дизайн. Если он модернизирован, нет возможности вставить его. Избегайте проблем с неправильной работой из-за обратного штекера.

14. Различные интерфейсные линии передачи данных покрывают все виды требований к интерфейсу.

Все серии HSx, произведенные DIGILENT и линия загрузки SMTx серии, загружают модули с одинаковой скоростью.

Некоторые из них обозначаются как одно последовательное Преобразование USB, а некоторые-как два, оба с одинаковой скоростью и производительностью.

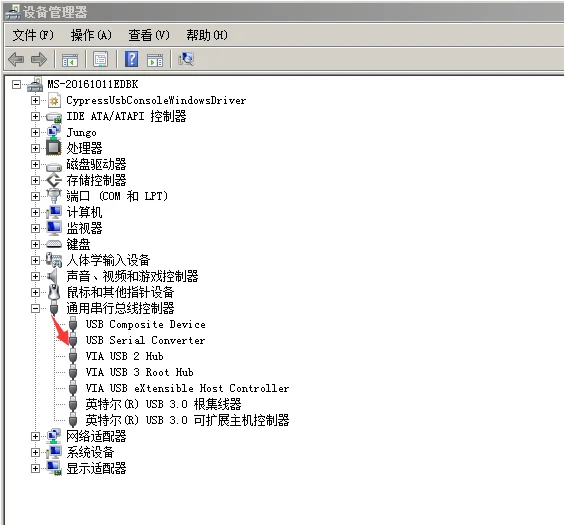

Это устройство будет распознано как устройство последовательного преобразования USB, которое является официально таким же, как показано ниже:

При проектировании платы, даже на системной плате ZYNQ, в части JTAG остаются только четыре сигнальные линии JTAG, TCK, TMS, TDI, TDO и GND и VREF. инструкции Vref, которые являются JTAG ртом напряжения, Является внешней загрузочной линейной частью интерфейса, используемой в качестве эталонного напряжения (после напряжения в качестве буфера интерфейса VCC), внешний интерфейс в дополнение к раннему 5 В, У меня сейчас большинство-3,3 В и 1,8 в, эта конструкция с использованием 1,2 В до 5,5 В буфера интерфейса, Таким образом, напряжение поддерживается.

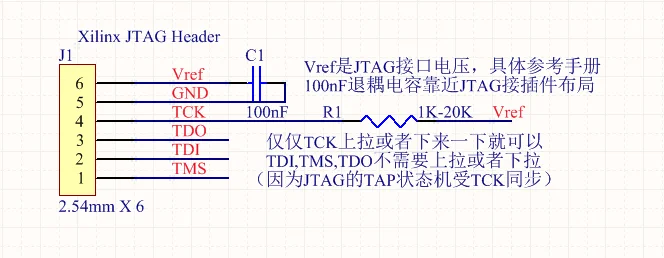

Кроме того, для оформления интерфейса рекомендуется использовать стандартный Однорядный интерфейс 6PIN. Я сделал простой комментарий к части JTAG одного из своих прежних дизайнов для вашего ознакомления.

Отгрузочная ведомость:

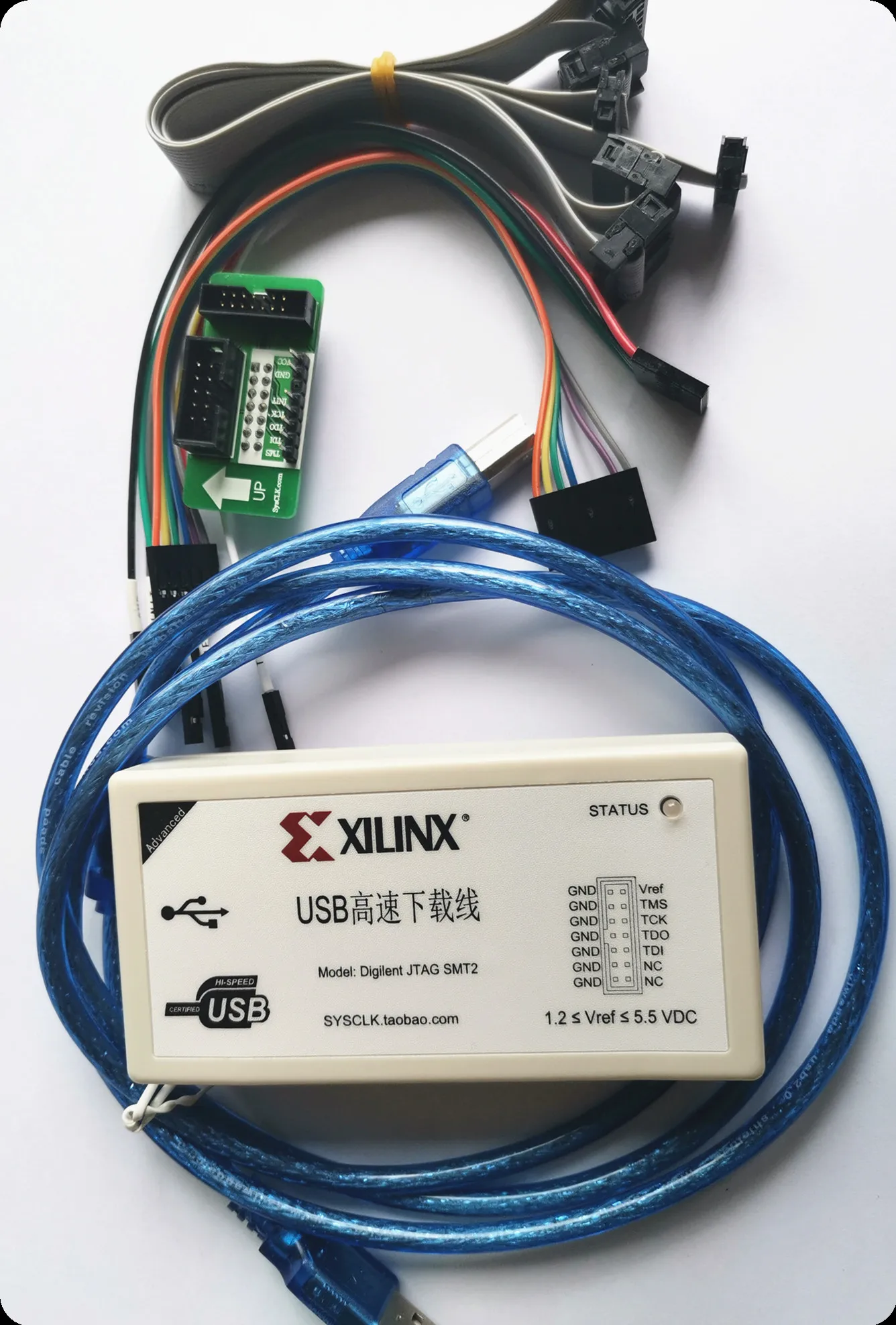

1. JTAG SMT2 основной компьютер в твердом переплете

2. Высокопроизводительный высокоскоростной кабель USB 2,0

3. Многофункциональный интерфейс и многофункциональная плата передачи

4. 14 стежков с 2,0 мм интервалом, длина 20 см.

5,14 стежков с интервалом 2,54 мм, длина 20 см.

6. 10 стежков с расстоянием 2,0 мм, длина 20 см.

Один ряд 7,6 стежков с расстоянием 2,54 м, длина 25 см.

8, 7-контактный Дубон fly провода, помеченных Номер трубки, длина 25 см.
