Банан Pi BPI-W2 Смарт маршрутизатор NAS, RTD1296 чип дизайн

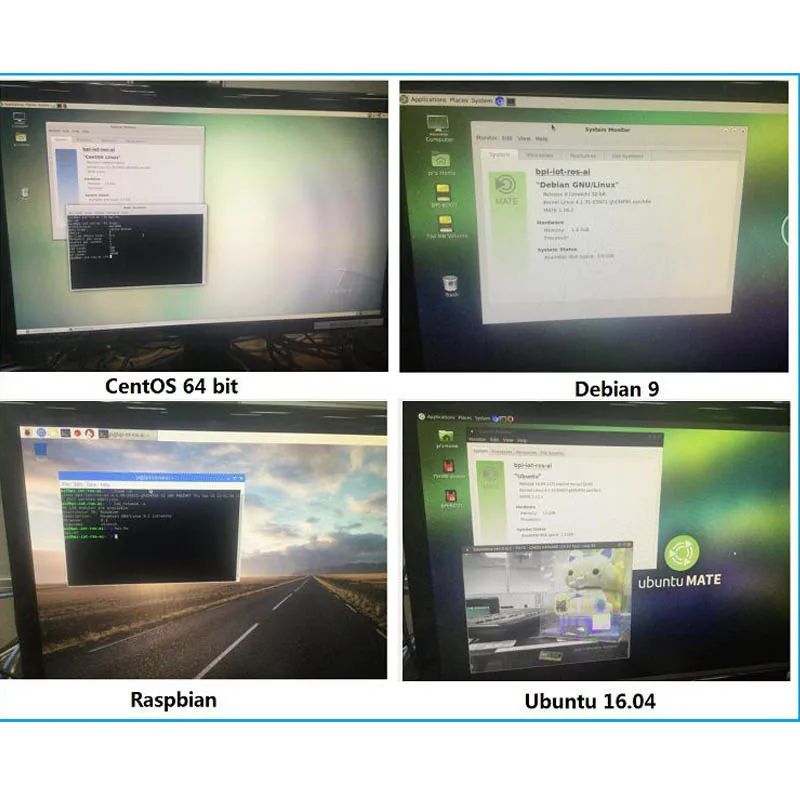

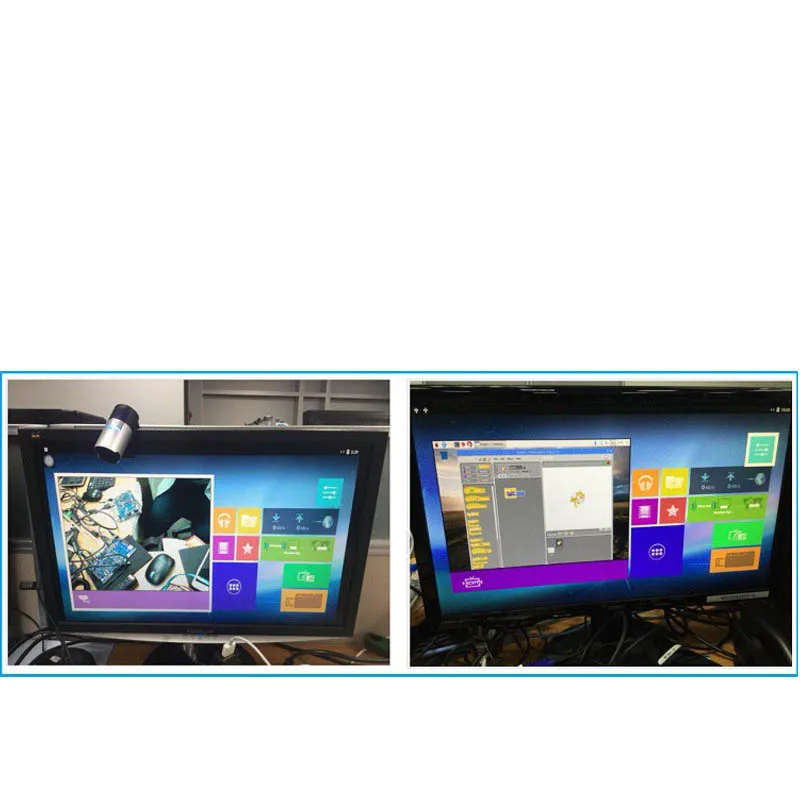

Введение: Banana PI BPI-W2-это высокоинтегрированный Мультимедийный сетевой маршрутизатор с чипом Realtek RTD1296; Он используется для высокой беспроводной производительности, домашнего развлечения, домашней автоматизации и т. д. BPI-W2 интегрировать Quad-core ARM Cortex-A53 MPcore работать до 1,5 ГГц маршрутизатор также включает в себя различные периферийных устройств, включая HDMI RX/TX, дисплейный порт MiniDP типа, PCIe2.0,PCIe1.1 & SDIO, m.2 интерфейс, USB 2,0, порт USB3.0, TYPE C, SATA порт, 2 Гбит/с порт Gigabit Ethernet порт, также sup порт 802.11ac/n WLAN подключение через порт PCI-e BPI-W2 может работать с Android 6,0 гладко, он также может запускать OpenWRT, Debian, Linux, Ubuntu linux, Raspbian и другие ОС. Размер Banana Pi BPI-W2 же asBPI- R2, он может легко работать с игрой, он поддерживает видео выход высокой четкости 1080P, GPIO совместим с Raspberry Pi3 Ниже представлены дополнительные характеристики. Realtek RTD1296, четырехъядерный ARM Cortex-A5 Мали T820 MP3 GPU 2G DDR4 SDRAM (синхронное динамическое ОЗУ) Интерфейс PCIE 2,0. PCEe 1,1 & SDIO Поддержка 2 Интерфейс SATA Слот MicroSD поддерживает расширение до 256 ГБ 8 Гб памяти на носителе eMMC flash (опция 16/32/64G) Дисплейный порт MiniDP типа 2 порта 10/100/1000 Mb Ethernet порт (1) USB 3,0 и (2) USB 2,0, otg порт Воспроизведение видео высокой четкости 1080P HDMI вход/выход Тип C Интерфейс

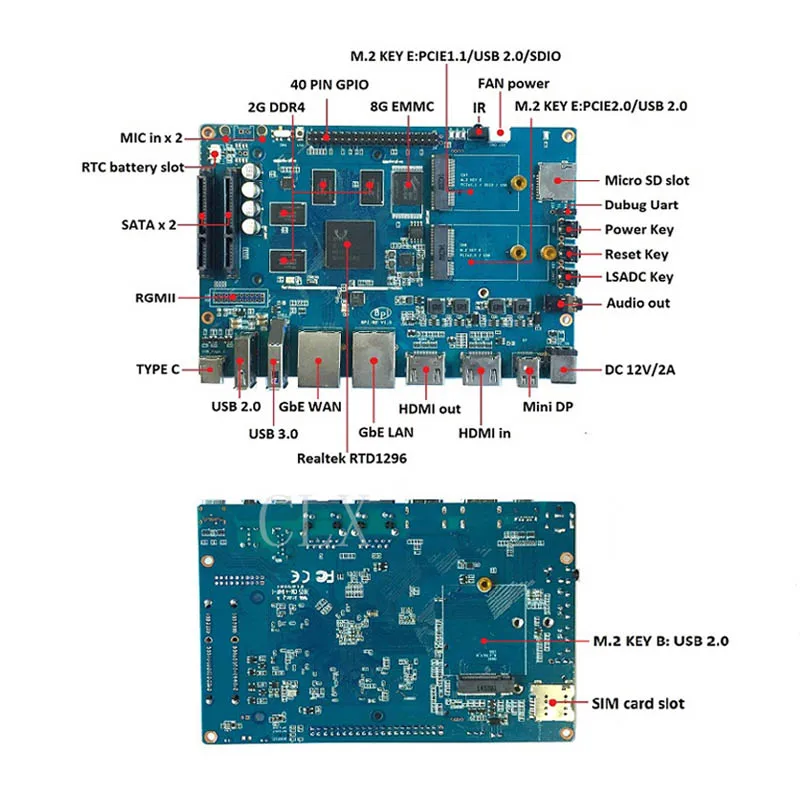

Спецификация оборудования Banana pi BPI-W2 Soc Realtek RTD1296 четырехъядерный ARM A53 GPU Mali T820 MP3 GPU SDRAM 2 Гб DDR4 (совместно с GPU) Мощность 12 в @ 2A через DC мощность 5,0 мм x 2,0 мм разъем Низкоуровневые периферийные устройства 40 контактов заголовок, 28 × GPIO, некоторые из которых используется для конкретных функций, включая UART, I2C, SPI, PWM, I2S. Бортовой сети 2x 10/100/1000 Мбит/с Ethernet Wifi/Bluetooth ** опция **, не поддерживает встроенный WIFI и BT RGMII 1 RGMII интерфейс с PIN На плате памяти MicroSD \(TF \) карта; 2 native SATA 3 6 Гбит/с; eMMC; Слот для sim-карты Дисплей HDMI (тип A) выход с HDCP 1,4, разрешение до 1920x1200; MIPI DP Видео декодер/кодирование видео DSP RTD1296 предназначен для манипулирования, декодирования и кодирования видео потоков в различных форматах, например декодирования 4K2K H.265, full HD MPEG1/2/4/H.264/H.264 MVC,AVC/VC-1,VP8,AVS,AVS Plus,HD jpeg и т. д. Декодирование и кодирование видео могут работать одновременно. Поддержка 3D de-intrlacing, масштабирование видео до 4K2K и так далее. Декодирование аудио Aideo осуществляется аудио DSP, который способен декодировать набор аудио форматов, e.g. DTS HD,Dolby Digital Plus,TrueHD и другие популярные форматы. Аудио DSP также выполняет обработку аудиозаписей Аудио поддержка двух аудиоустройств HDMI и наушников, а также поддержка аудио входа/выхода с определением PIN. Поддержка 2 MIC в HDMI выход/в 1 * HDMI 2.0a выход порт и 1 * HDMI 2.0a в порт Аудио выходы/входы HDMI, I2S аудио, аудио Микро выход, аудио выход/вход с PIN определением M.2 ключ E:PCIE 2,0/USB 2,0 1 pcie 2,0 интерфейс M.2 ключ E:PCIe 1,1/SDIO / USB 2,0 1 pcie 1,1 и интерфейс SDIO USB 3,0 1x USB 3,0 хост USB 2,0 2x USB 2,0 OTG, 1 со стандартным USB портом, 1 Определите с PIN M.2 ключ B 1 * M.2 интерфейс USB 2,0 для 4G с слотом для Micro SIM карты Мини DP 1 * Мини DP Интерфейс TYPE C 1 type C Аккумулятор RTC аккумулятор RTC интерфейс питания Кнопка сброса кнопок, кнопка включения, кнопка U-boot Светодиоды красный, зеленый, синий Другое ИК-приемником Размеры 148 мм × 100,5 мм Вес 100 г GPIO PIN определить Banana Pi BPI-W2 имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов: Banana Pi BPI-W2 40-контактный GPIO GPIO Pin Name функция по умолчанию 2:GPIO CON1-P01 VCC-3V3 CON1-P02 5VD CON1-P03 I2C5 \ _ SCL GPIO13 CON1-P04 5VD CON1-P05 I2C5 \ _ внесение изменений в GPIO14 CON1-P06 GND CON1-P07 PWM0 \ _ 0 IGPIO21 CON1-P08 UR2 \ _ TX IGPIO3 CON1-P09 GND CON1-P10 UR2 \ _ RX IGPIO2 CON1-P11 GPIO17 GPIO17 CON1-P12 AO \ _ BCK GPIO58 CON1-P13 I2C3 \ _ внесение изменений в GPIO25 CON1-P14 GND CON1-P15 I2C3 \ _ SCL GPIO27 CON1-P16 UR2 \ _ RTS IGPIO5 CON1-P17 VCC-3V3 CON1-P18 UR2 \ _ CTS IGPIO4 CON1-P19 G \ _ MOSI GPIO7 CON1-P20 GND CON1-P21 G \ _ MISO GPIO4 CON1-P22 IR \ _ TX IGPIO9 CON1-P23 G \ _ SCK GPIO5 CON1-P24 G \ _ CS GPIO6 CON1-P25 GND CON1-P26 GPIO8 GPIO8 CON1-P27 I2C4 \ _ внесение изменений в GPIO12 CON1-P28 I2C4 \ _ SCL GPIO11 CON1-P29 GPIO100 GPIO100 CON1-P30 GND CON1-P31 AI \ _ CK GPIO21 CON1-P32 SPDIF GPIO54 CON1-P33 AO \ _ CK GPIO59 CON1-P34 GND CON1-P35 AO \ _ LRCK GPIO57 CON1-P36 AI \ _ BCK GPIO22 CON1-P37 AI \ _ LRCK GPIO23 CON1-P38 AI \ _ SDO GPIO24 CON1-P39 GND CON1-P40 AO \ _ D0 GPIO60 UART Спецификация: Theheader CON3-это интерфейс UART. Для разработчиков Banana Pi это простой способ получить выход консоли UART, чтобы проверить состояние системы и журнал сообщений. BPI-W2 delight UART(CON3) CON2-P1 GND CON2-P2 UART0-RX CON2-P3 UART0-TX Android6.0 Совместимость с ОС:
