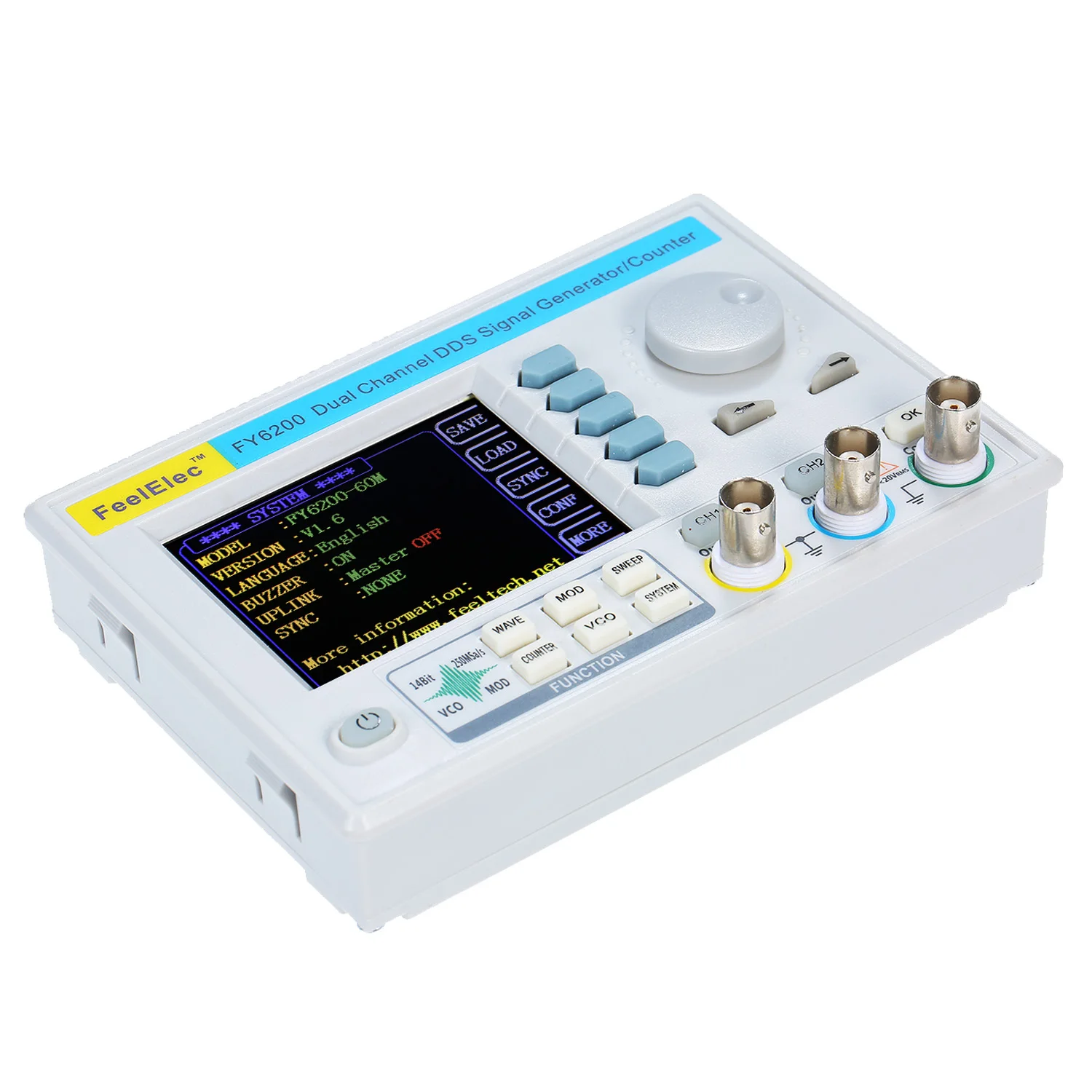

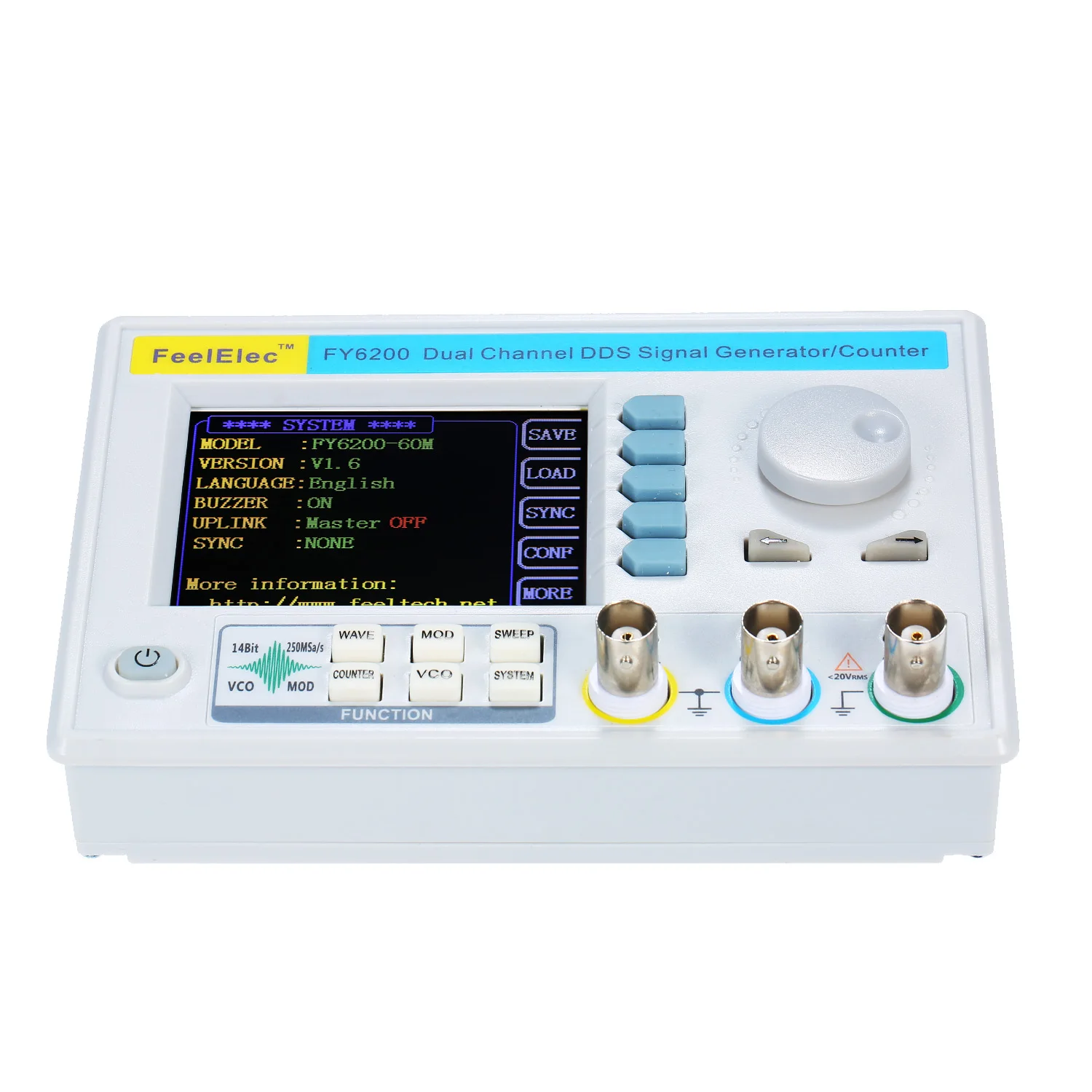

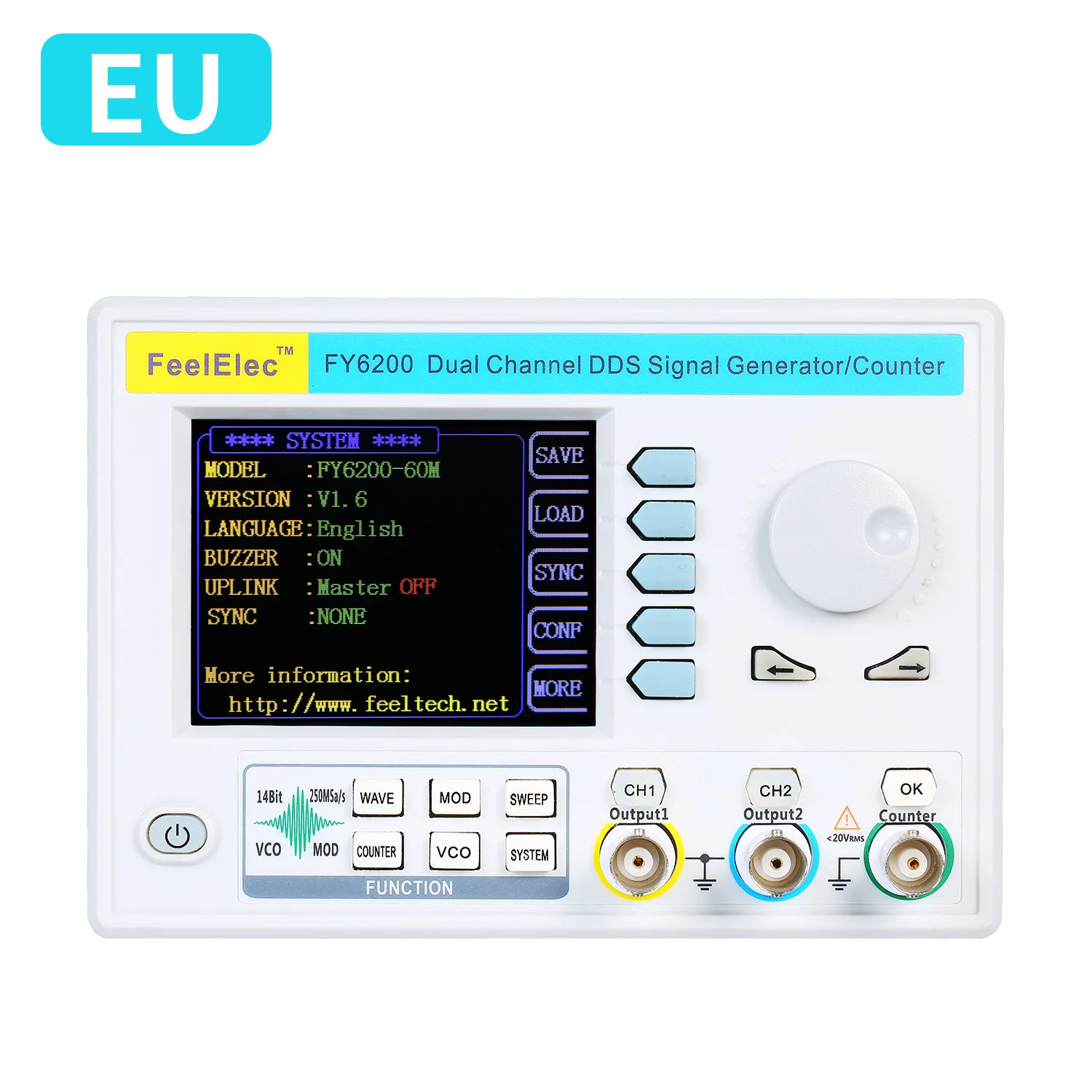

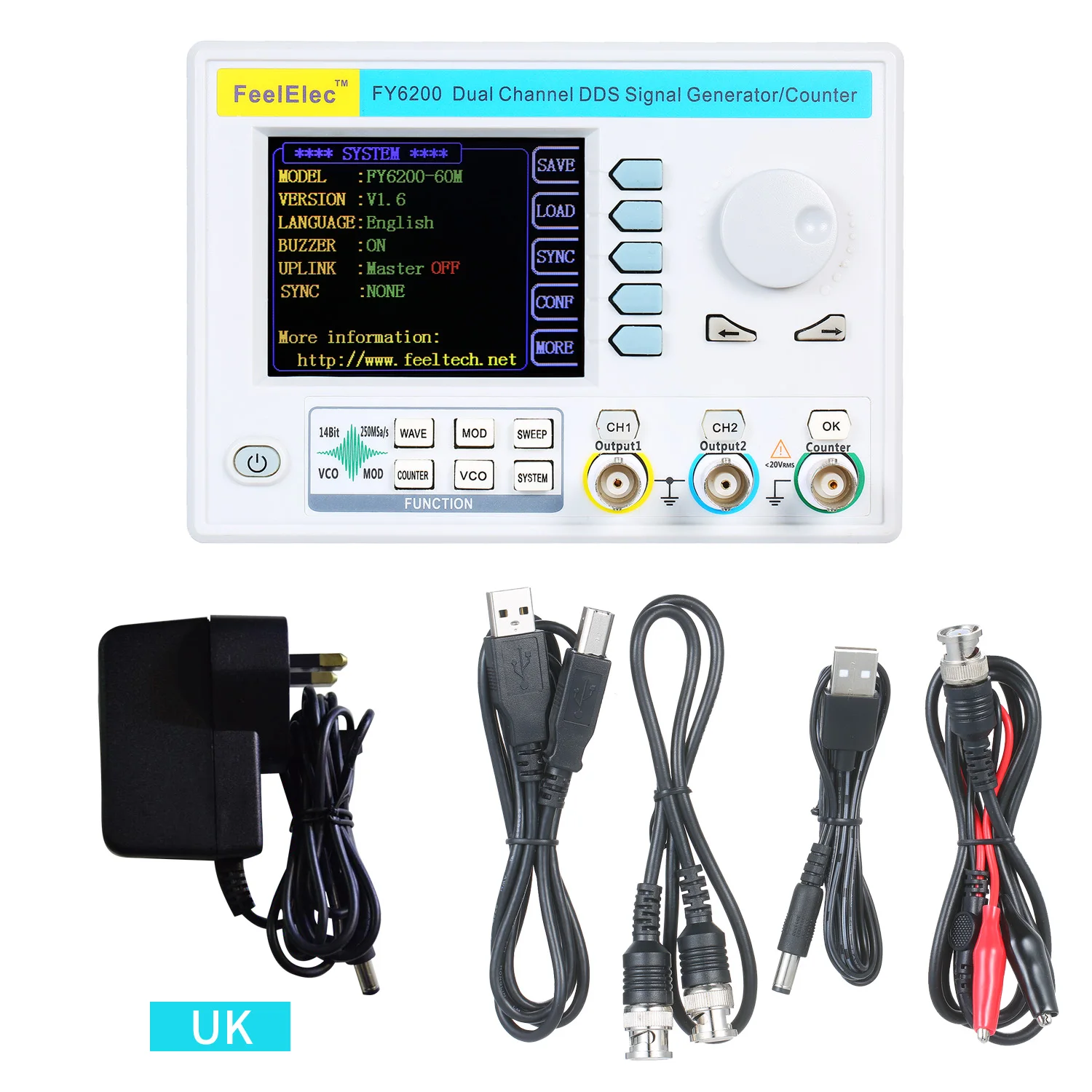

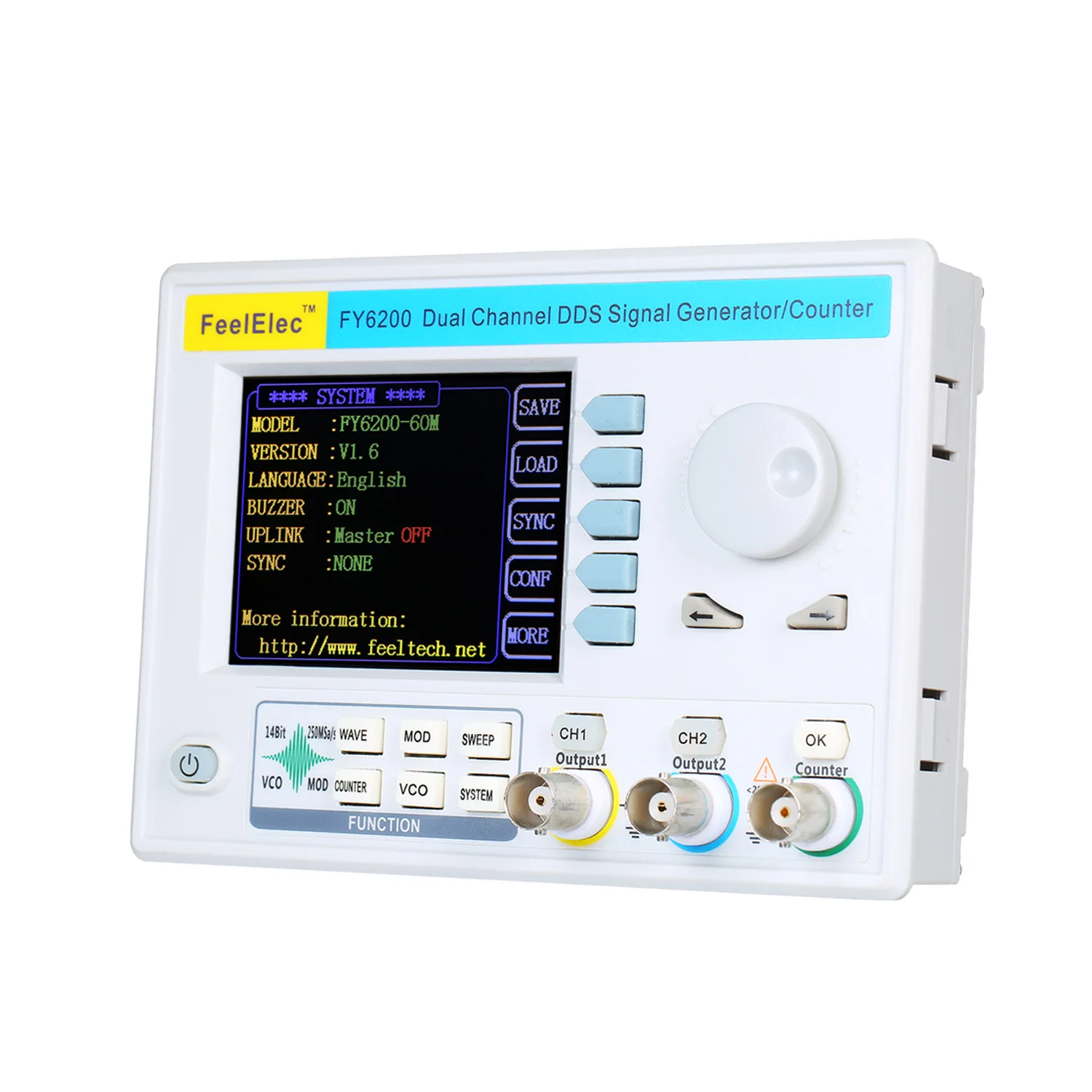

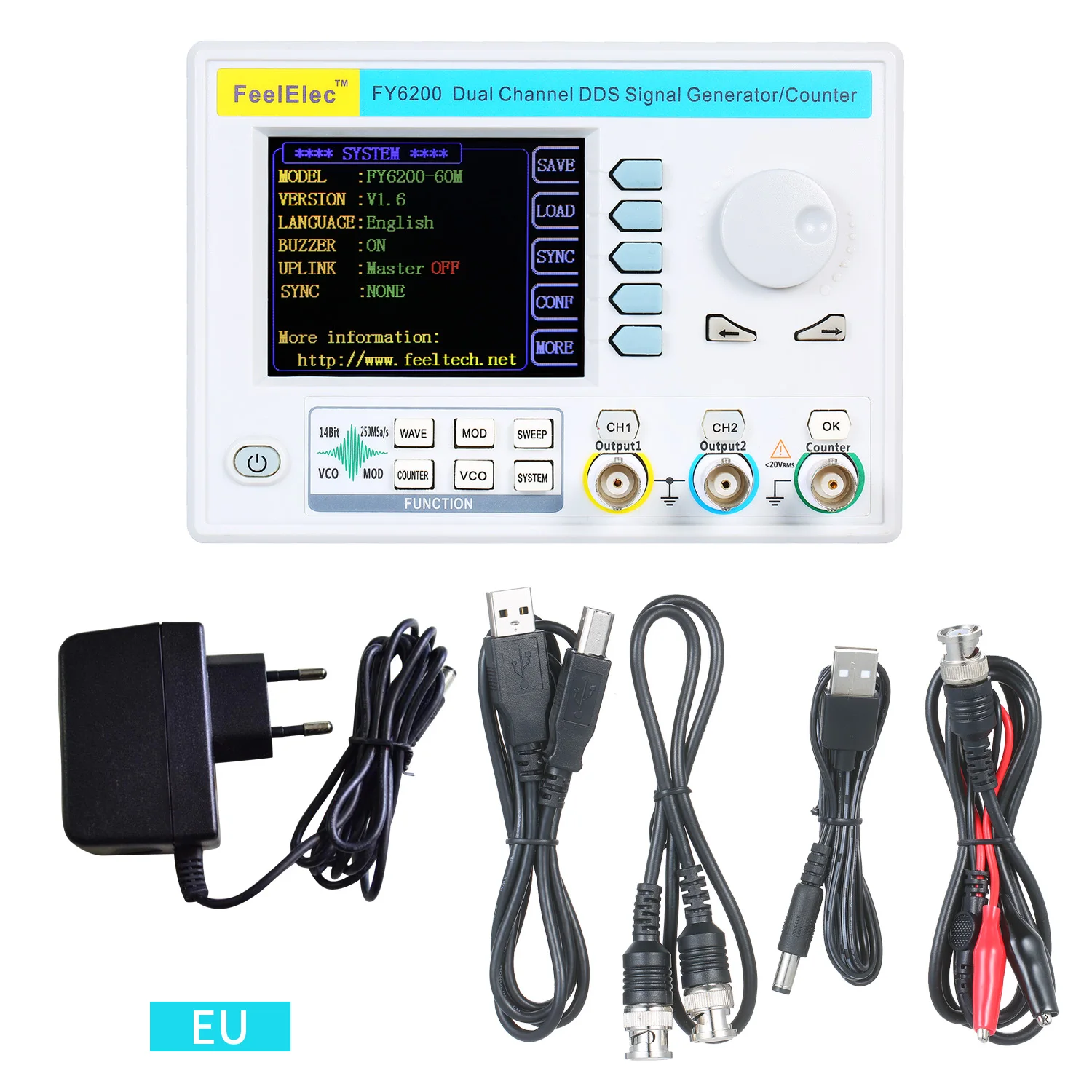

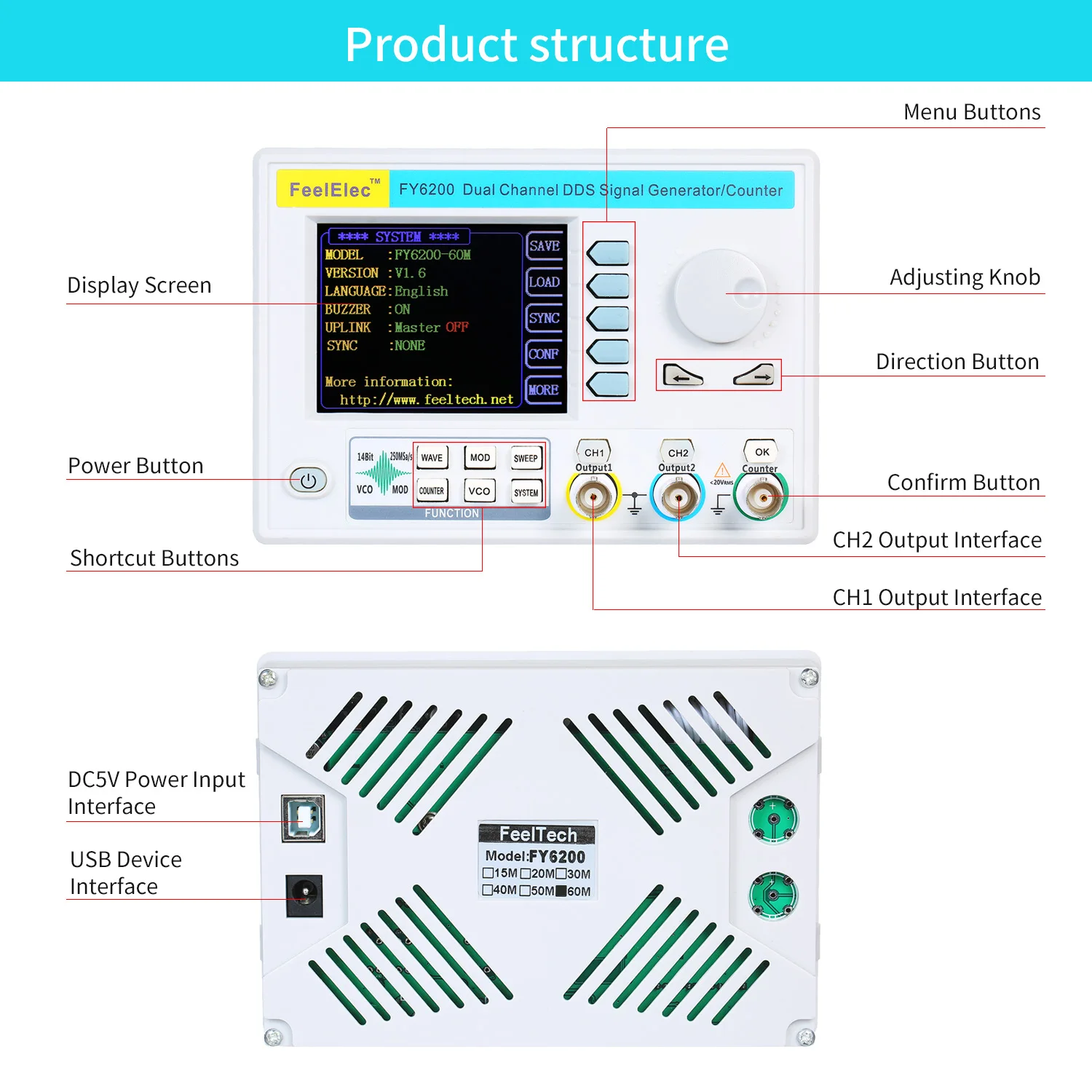

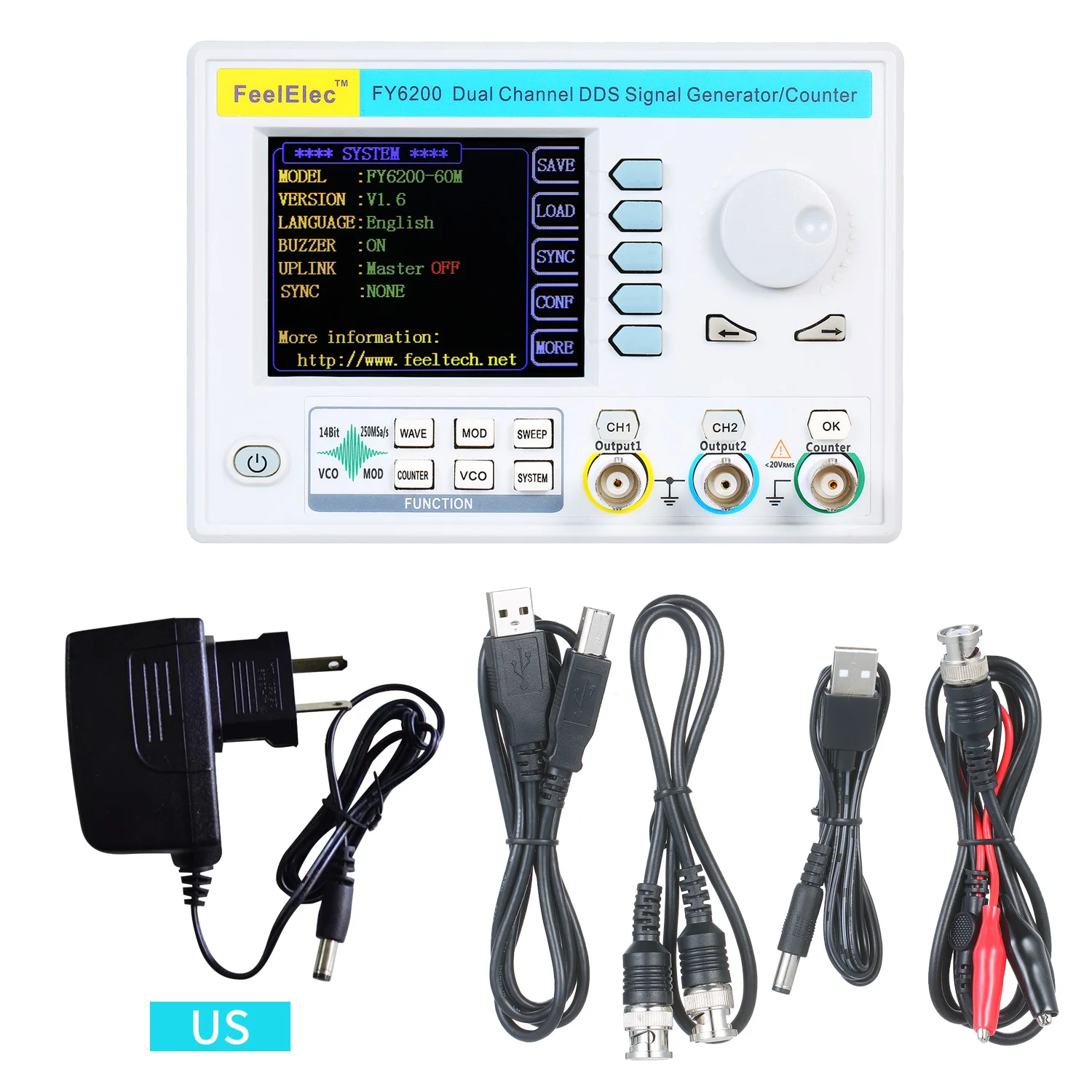

Высокоточный генератор сигналов FeelElec FY6200 20/30/60 МГц цифровой двухканальный DDS

Высокоточный генератор сигналов FeelElec FY6200 20/30/60 МГц цифровой двухканальный DDS

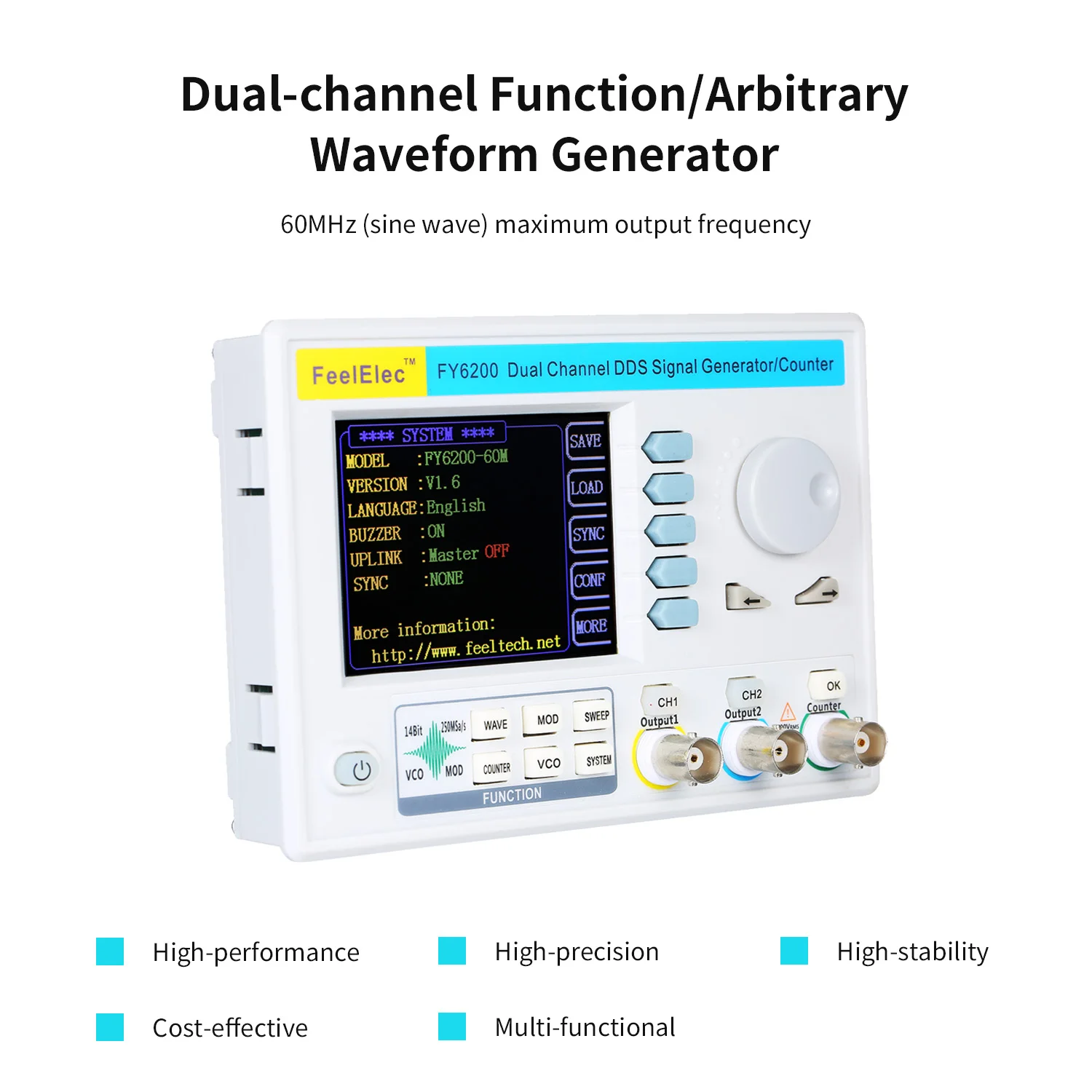

Двухканальный функция произвольной формы генератор сигналов-это высокопроизводительный, рентабельный и мульти-функциональный генератор сигналов, которая включает в себя функции генератор функционального сигнала Генератор сигналов, произвольный генератор сигналов, Генератор импульсных сигналов Генератор сигналов, генератор шума, счетчик и счетчик частоты. Он принимает крупномасштабную интегральную схему FPGA и высокоскоростной микропроцессор MCU, внутренняя цепь использует высокоточный активный кристаллический осциллятор в качестве справки, и сигнал имеет высокую стабильность. Он имеет полностью независимый двусторонний DDS сигнал и четырехполосный TTL уровень выхода, который может генерировать предустановленные сигналы формы волны, такие как Синусоидальная волна, прямоугольная волна, треугольная волна, волнистая Пилообразная волна, импульсная волна, И четырёхъядерный 64-разрядный процессор группа самостоятельно пользователем определенной формы волны. Инструмент прост в использовании, превосходный технический индекс и идеальное сочетание многих функциональных характеристик при генерации сигнала, сканировании формы волны, измерении параметров и использовании, что помогает пользователям быстрее выполнять рабочие задачи. Действительно отличное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, преподавания и научных исследований.

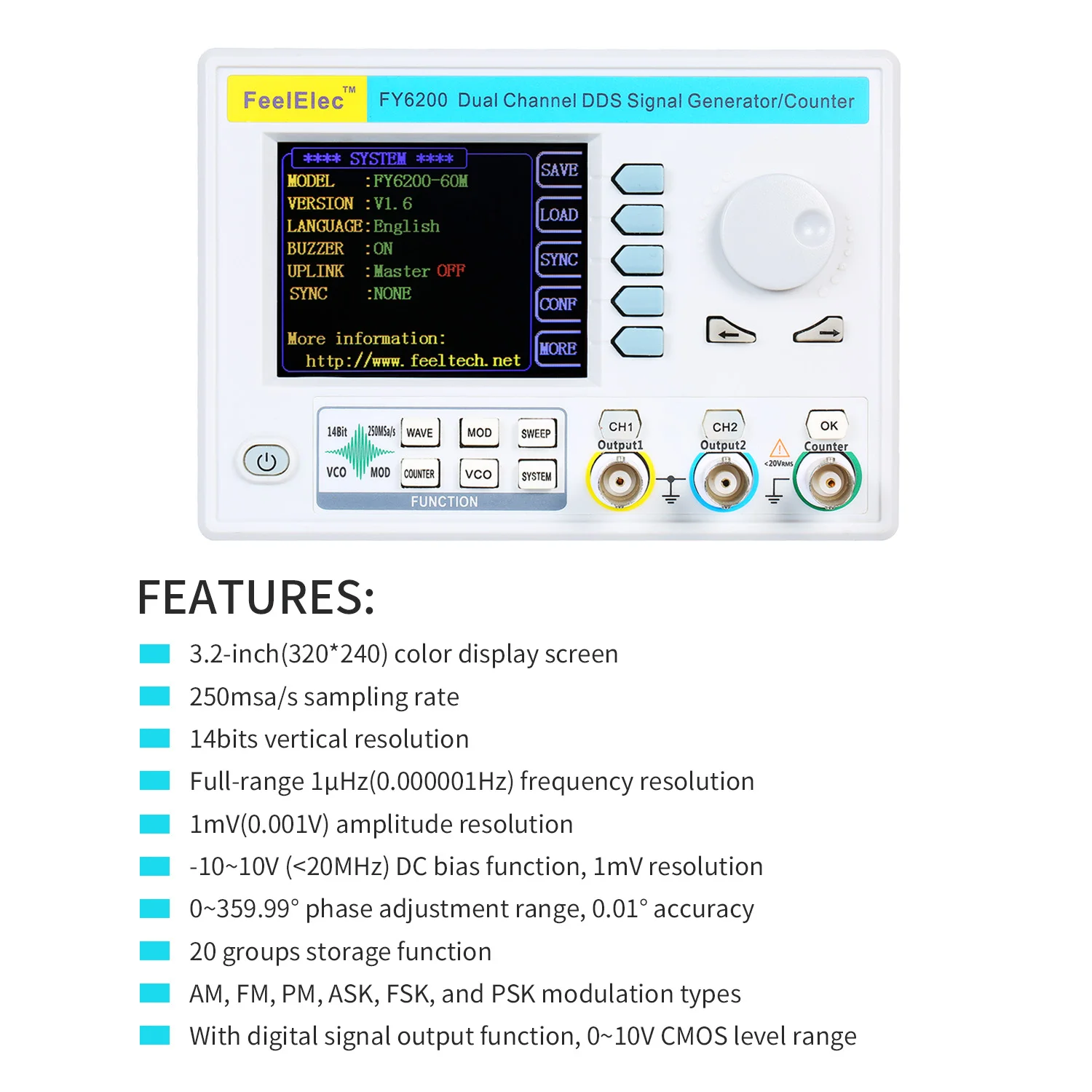

Особенности:
Двухканальная функция: Максимальная выходная частота 60 МГц (Синусоидальная волна), частота дискретизации 250MSA/s, вертикальное разрешение 14 бит.
Высокая надежность: технология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких выходных сигналов искажений. Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность и длительный срок службы.
Компактность и безопасность: устройство принимает встроенную панельную конструкцию корпуса из АБС-пластика, которая удобна для интеграции с оборудованием пользователя и проста в установке. Все выходы сигнала могут работать в условиях короткого замыкания 60s или более.
Экран дисплея: с помощью 3,2 дюймов (320*240) цветной экран, чтобы отобразить форму волны параметры двух каналов в одно и то же время.
Двухканальный выход: полностью независимый двухканальный выход (эквивалент двух независимых источников сигнала), который может работать синхронно и разница в фазе может быть точно отрегулирована.
Стандартная функция отслеживания каналов: при включении отслеживания все параметры двух каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.
Высокочастотная точность: точность частоты может достигать 10-6 порядков величины. И полнодиапазонное частотное разрешение-1μгц (0,000001 Гц).
Непрерывная Регулируемая ширина импульса и частота импульсной волны: диапазон регулировки составляет 20ns-1s. Амплитуда импульса может непрерывно регулироваться между 0 ~ 10 В, и точность регулировки составляет 0,001 в.
Нет предела диапазона: Полный диапазон частот не делится на переключатели передач, настройки с программным управлением.

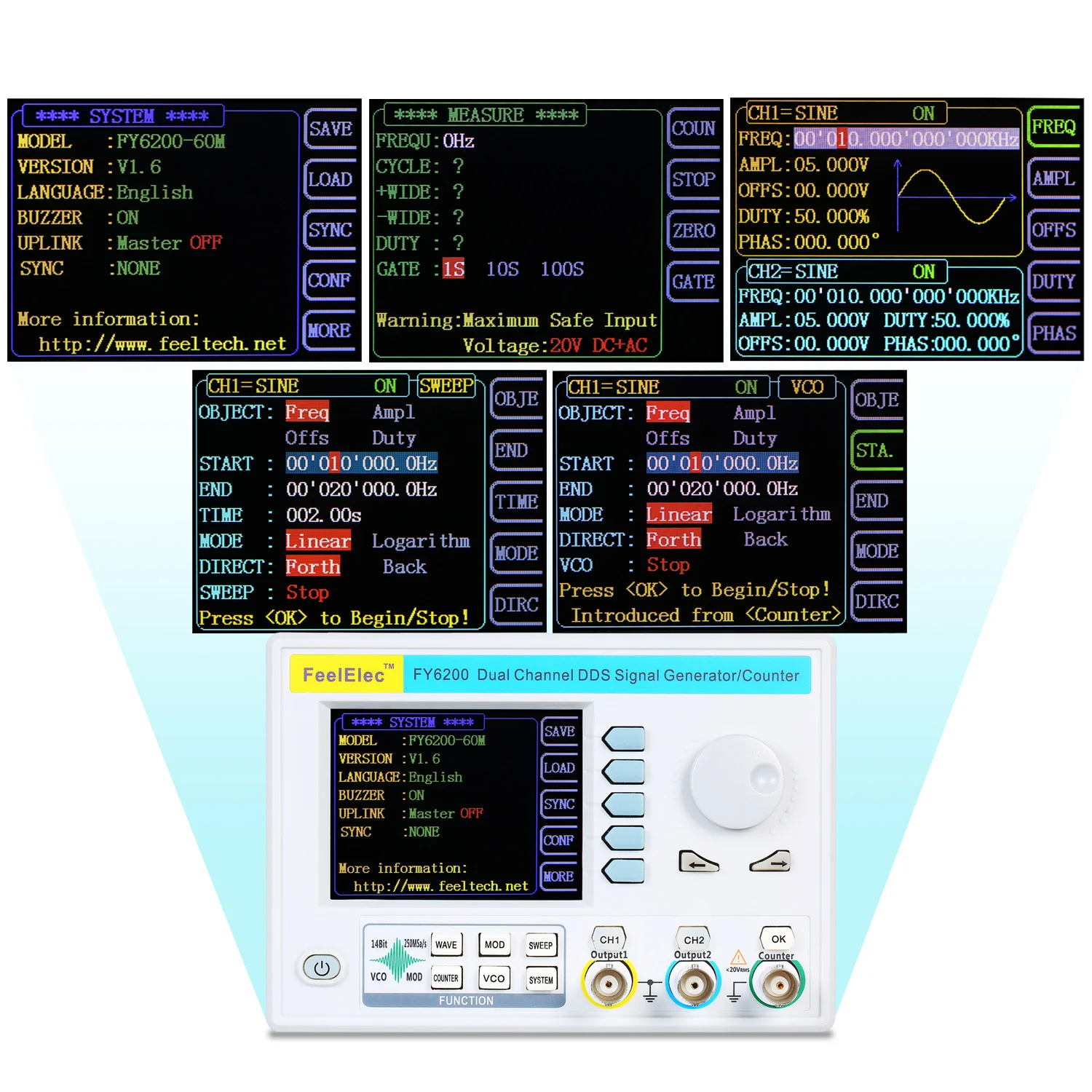

Функция сканирования: он может сканировать четыре свойства сигнала: частоту, амплитуду, смещение и рабочий цикл. И имеет два режима сканирования: линейное сканирование и логарифмическое сканирование. Время сканирования может достигать 999,99 s, запуск и конец сканирования могут быть установлены произвольно.
Функция выхода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций, он может выводить 1 ~ 1048575 импульсов.
Функция редактирования произвольной формы сигнала: он может редактировать произвольные формы на ПК и загружать на инструмент выходной формы сигнала.
Функция хранения: в нем могут храниться 20 групп параметров состояния инструмента, установленных пользователями, и при вызове и повторном отображении в любое время.

Технические характеристики:

ЧастотаХарактеристики

± 1ppm/ 3 часа

Характеристик формы волны

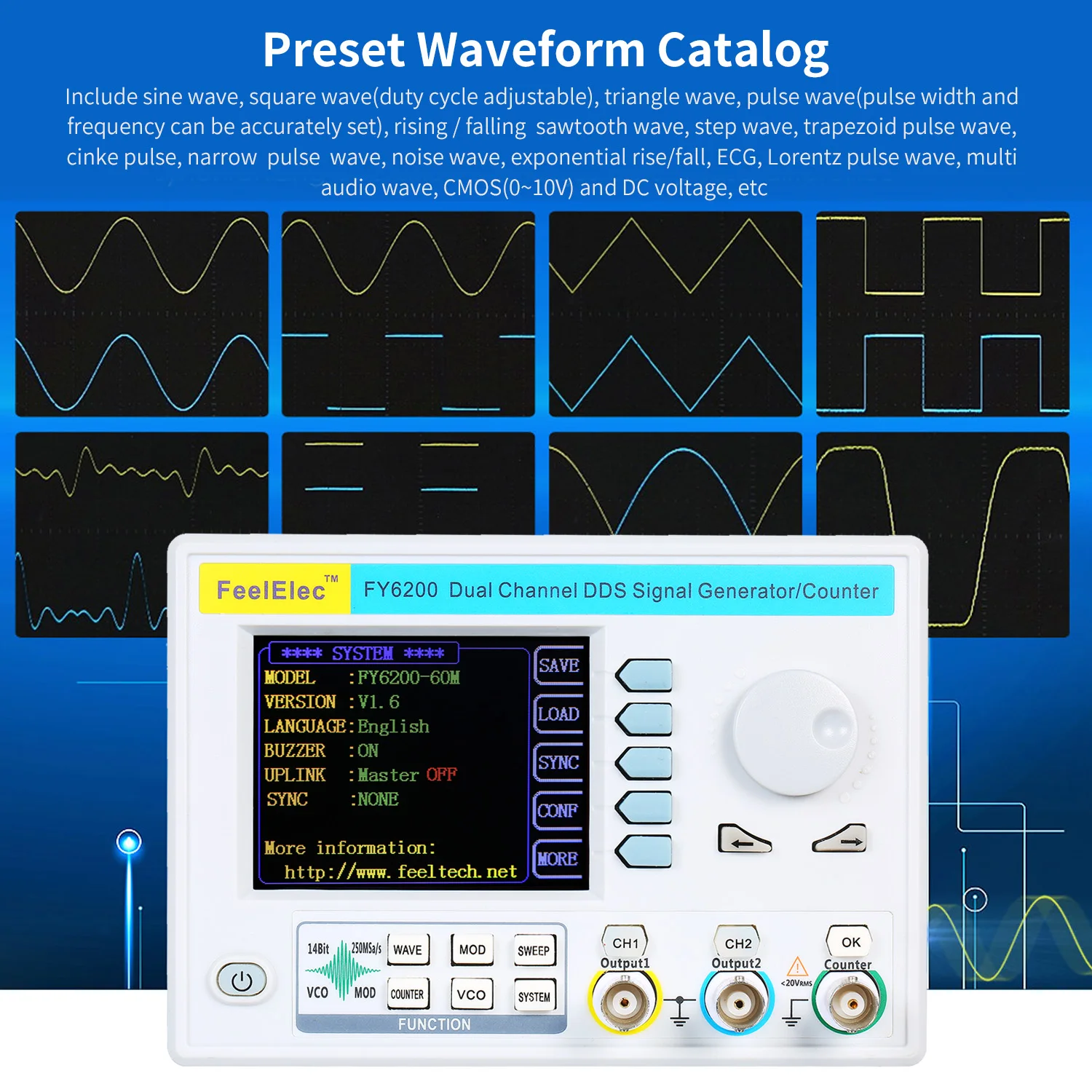

Синусоидальная волна, квадратная волна (рабочий цикл регулируется), импульсная волна (ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая волна пилообразного зуба, падающая волна пилообразного зуба, КМОП волна, уровень постоянного тока, половинная волна, полная волна, положительная волна лестницы, анти-лестничная волна, экстенциальный подъем, экстенциальное падение, Lorentz импульсная волна, мульти звуковая волна, нерегулярная волна шума, ECG волна, трапециевидная импульсная волна, cinke импульсная волна, узкая импульсная волна, Gaussian белая волна шума, Амплитудная модуляционная волна, частотная модуляционная волна, И 64 пользовательских волны.

64 пользовательских произвольных формы могут храниться

8192 точек (8K точек) * 14 бит

250MSa/s

Вертикальный Разрешение

14 бит

Гармоническое подавление Системы

≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);

Квадратная и пульсовой волны

Роста и падения времени

≤ 7 НС (VPP<5 В)

Выброс

≤ 5%

Пилообразный сигнал

Линейность

> 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда Разрешение

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 5%(<10 МГц);± 10%(>10 МГц);

Сигналов Выход

Выход сопротивление

50Ω ± 10% (Типичный)

Защита

Все выходные клеммы сигнала могут работать более 60 с в условиях короткого замыкания нагрузки

DC офсетная печать

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V

Офсетная печать Разрешение

1mV (минимум)

Фазы Особенности

Диапазон регулировки

0 ~ 359,99 °

Минимальный Разрешение

0,01 °

TTLВыход

TTL уровень амплитуды

> 3Vpp

> 8 TTL нагрузки

Время нарастания/спада

≤ 10ns

КМОП-матрицаВыход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время нарастания/спада

≤ 18ns

Внешние измерения Функция

Функция

Он может измерять частоту, период, ширину положительного/отрицательного импульса и рабочий цикл внешнего сигнала

Вход сигнала Напряжение диапазон

2Vpp ~ 20Vpp

Функция из Частотомер

Диапазон измерения частоты

0,01 Гц ~ 100 МГц

Точность измерения

Время ворот 1s, 10s, 100s три регулирования скорости

Счетчик Функция

Диапазон измерений

0-4294967295

Подсчитывая режим

Руководство по эксплуатации

Измерение цикла

Разрешение 10ns, максимальное измеряемое 20s

Развертки Функция

Перевозчик сигнала

Синусоидальная волна, квадратная волна, Пилообразная волна, произвольная волна (без напряжения постоянного тока)

Развертки Тип

Линейная развертка, логарифмическая развертка

Развертки направление

Вперед, назад, Круглый ход

Развертки объекта

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаговый

Диапазон настройки

Произвольная Настройка начальной точки и конечной точки

Диапазон развертки

Определяется значением параметра sweep

Функция VCO (выход управления напряжением)

Диапазон модуляции сигнала на вход

0 ~ 5В

ГУН сигнала Частотный диапазон

0-1000 Гц

ГУН Управление объекта

Частота управления напряжением (VCF), амплитуда управления напряжением (V-C-A), смещение управления напряжением, коэффициент управления напряжением

ГУН Особенности

Амплитудный модулятор (AM) или частотный модулятор (FM) может быть выполнен внешним аналоговым сигналом

Модуляции Функция

Модуляции Тип

AM, FM, PM, ASK, FSK, PSK

Перевозчик сигнала

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

АМ

Источник света

Внутренний (CH2) /внешний (счетчик)

Модуляции сигналов

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Глубина модуляции

0% до 100%

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник света

Внутренний (CH2) /внешний (счетчик)

Модуляции сигналов

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник света

Внутренний (CH2) /внешний (счетчик)

Модуляции сигналов

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна

0 ° ~ 360 °

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник света

Внутренний (CH2), ручной

Модуляции сигналов

50% рабочий цикл квадратной волны

Ввода частоты

1μHz ~ 10 МГц

FSK

Источник света

Внутренний (CH2), ручной

Модуляции сигналов

50% рабочий цикл квадратной волны

Ввода частоты

1μHz ~ 10 МГц

PSK

Источник света

Внутренний (CH2), ручной

Модуляции сигналов

50% рабочий цикл квадратной волны

Ввода частоты

1μHz ~ 10 МГц

Burst Функция

Перевозчик сигнала

Синусоидальная волна, квадратная волна, треугольная волна, Пилообразная волна, произвольная волна (кроме постоянного напряжения)

Счетчик импульсов

1 ~ 1048575

Серийную съемку

Ручной всплеск, внутренний всплеск (CH2), внешний всплеск (счетчик)

Общие характеристики

Дисплей

Тип

3,2 дюйма, TFT цветной ЖК-дисплей дисплей

Хранение и нагрузки

Количество

В общей сложности 20 блоков

Расположение

От 01 до 12 (включение по умолчанию для ввода параметров местоположения 01)

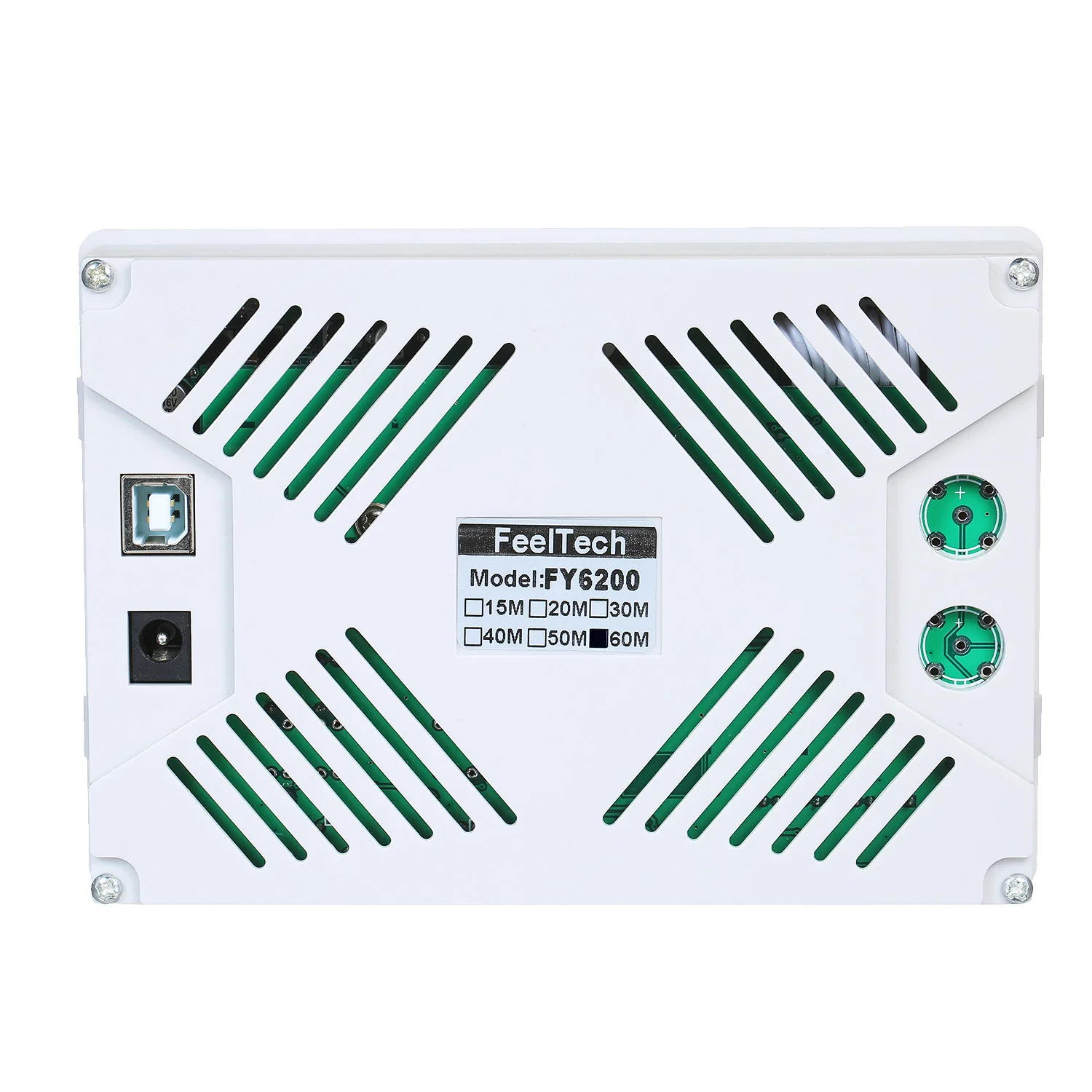

Разъем

Интерфейс режим

USB к последовательный интерфейс

Связь скорость

115200bps

Питание

Напряжение диапазон

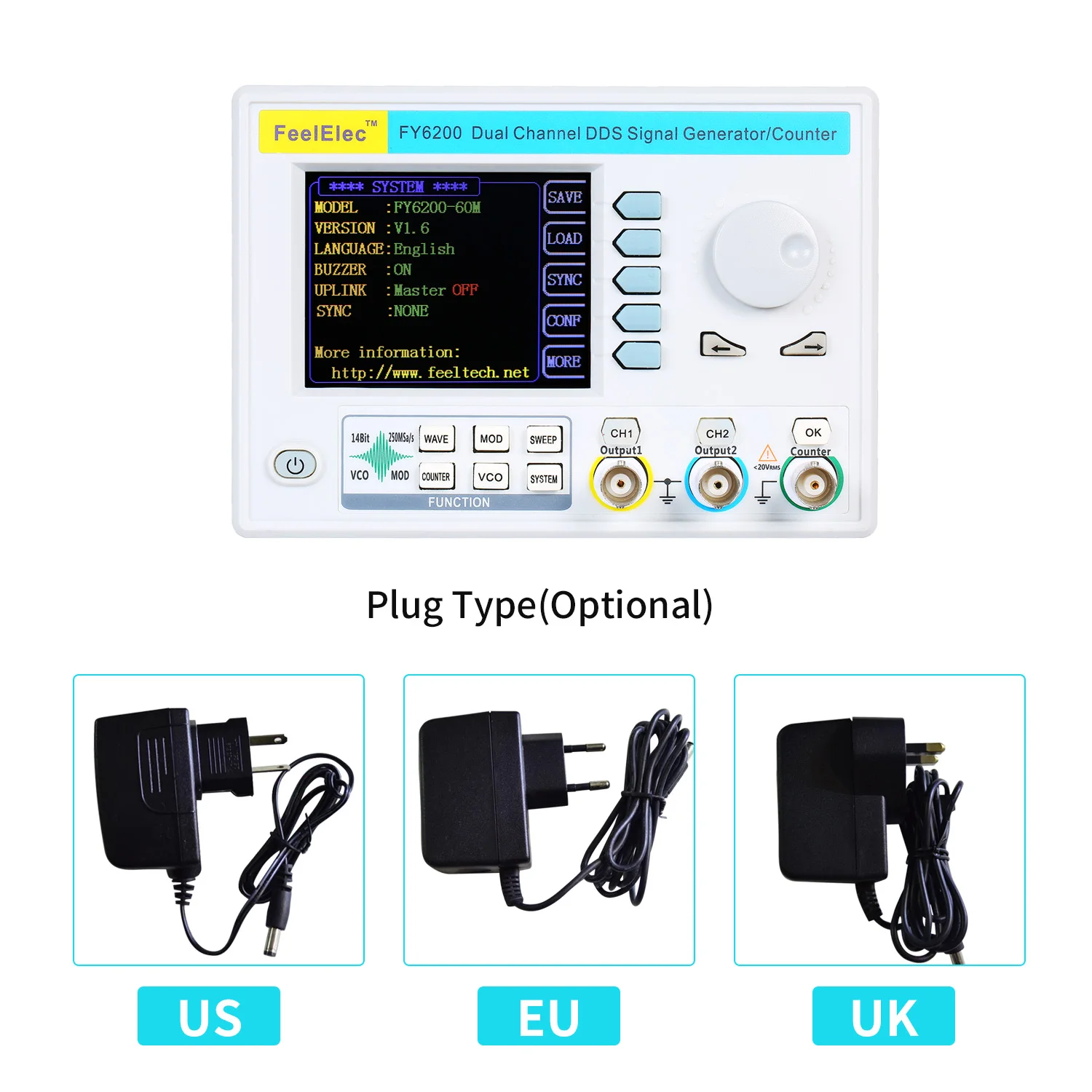

AC100V ~ 240V

Технология производства

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность и длительный срок службы

Предупреждение тон

Пользователи могут включать или выключать настройки программы

Эксплуатационные характеристики

Все кнопки работают, и Ручка регулируется непрерывно.

Защита окружающей среды Состояние

Температура: 0 ~ 40 ℃, влажность: 0,5% 80%

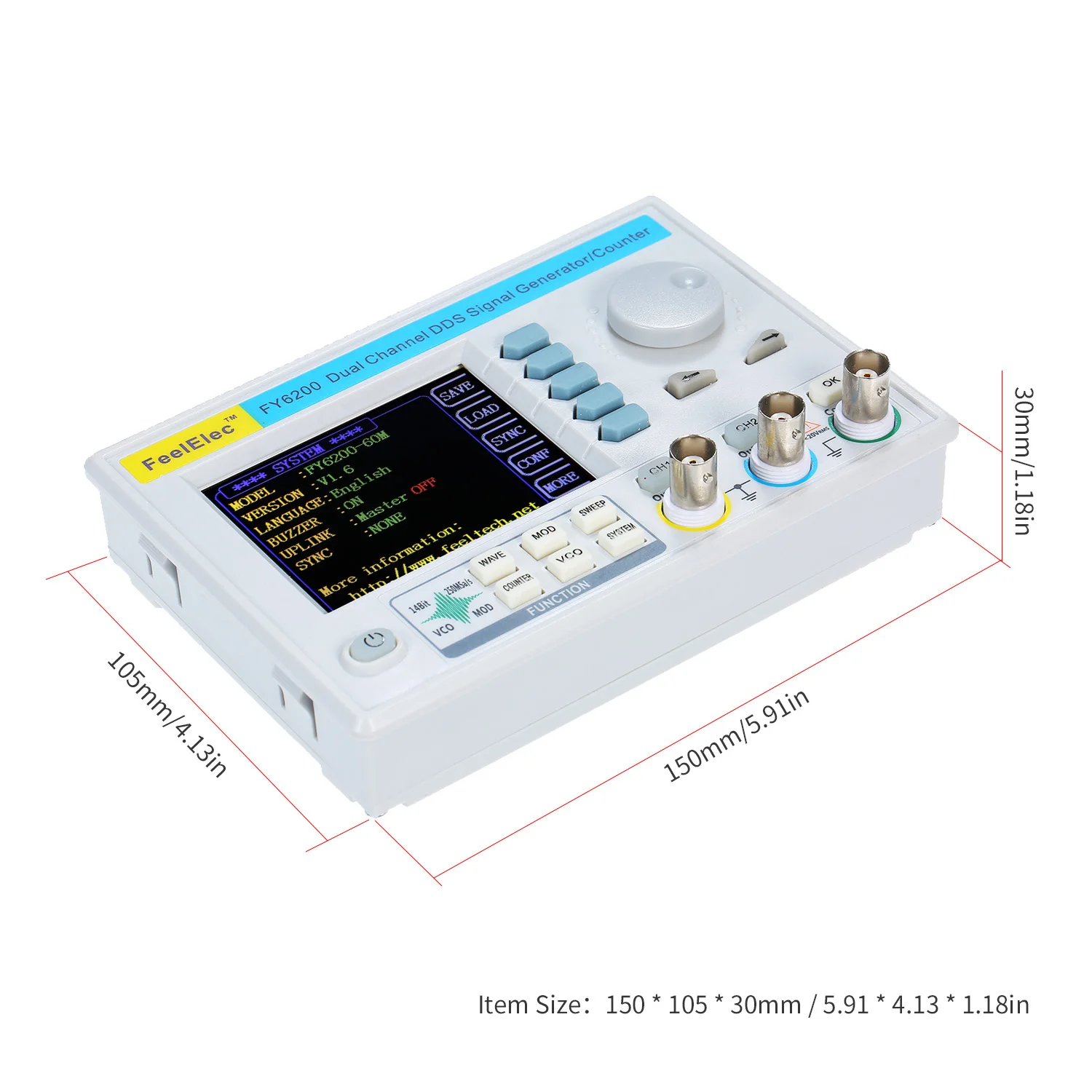

Товар Размеры

150*105*30 мм/5,91*4,13 * 1.18in

516 г/18,23 унций

Посылка Размеры

Посылка Размеры
