Глава 1 Введение продукта

Обзор продукта

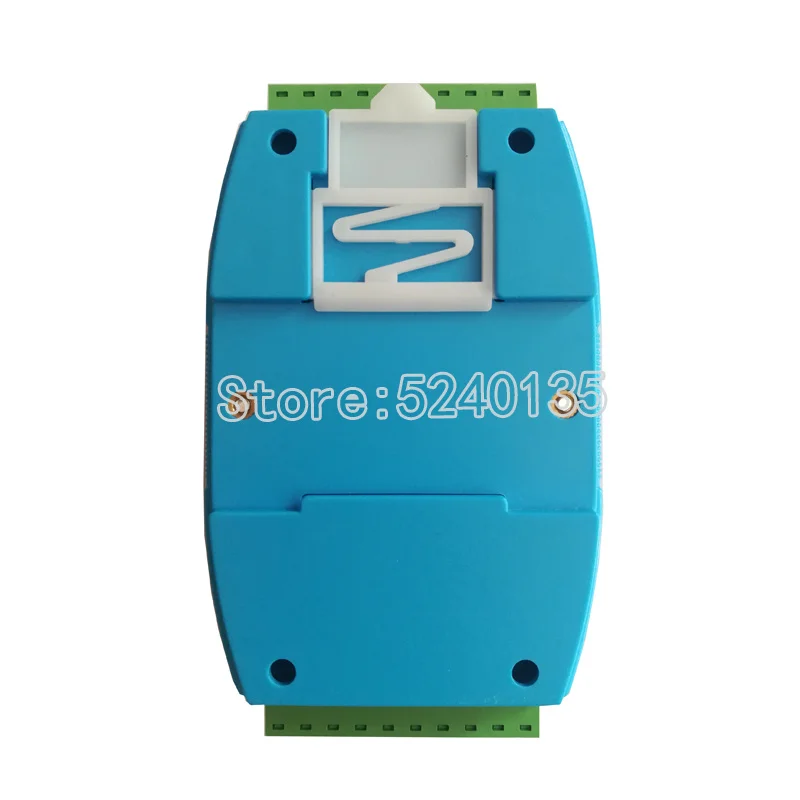

MBSL4DI4ROМодуль представляет собой 4 Цифровой оптический кабель изолированный входной сигнал и 4-полюсным реле изолированный выход модуль, который выходы через единичный RS485 интерфейс.Модуль принимает стандартную связь Modbus RTU, которая может непосредственно адаптироваться к различным программным обеспечением конфигурации ПК, PLC, DCS и т. Д.Питание модуля и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные типы помех последовательного и общего режима, а также обеспечивают стабильную и надежную работу модуля.

1 , Использование стандарта связи RS485 MODBUS RTU, может быть сетевым с программным обеспечением конфигурации ПК, ПЛК, промышленный сенсорный экран,Индикатор состояния связи

2.Выход имеет функцию защиты от отключения сети, которую можно установить программным обеспечением.

3.Коммуникационная цепь принимает молниеносную защиту, защиту от помех иМощность защита от обратной полярности.

4.Интерфейс выхода сигнала связи RS485 принимает двойную защиту от перенапряжения и перегрузки по току.

  5 , Может широко использоваться в промышленном полевом оборудовании для сбора и контроля сигнала.

6.Формат связи может быть установлен программным обеспечением.

Во-вторых, основные технические показатели

Проект

Технический индекс

Сигнал на входе/выходе

1.Входной канал: 4 цифровых входа s

2.Выходной канал: 4 релейных выхода s

3 , Грузоподъемность: резистивная нагрузка 250 V/2A Индуктивная нагрузка 250 V/1A

4.Реле и контактное напряжение изоляции: 2000 В

Связь выход

1 . Связь протокол: MODBUS-RTU

2 .Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает двойную защиту от перенапряжения и перегрузки по току

3 .Скорость передачи: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps

4 . Паритет: Нет паритета, даже паритет, нечетный паритет

5 . Метод настройки: адрес модуля, скорость передачи, контрольная цифра может быть установлена программным обеспечением

6 . Расстояние связи: @ 9600bps 1200 метров

Размер модуля и установка

2 , Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура:-10Для того, чтобы+ 60 ° CВлажность: 35Для того, чтобы85%(Без конденсации)

Рабочая мощность

1 . Напряжение питания: DC24/DC24V источник питания, с защитой от полярности

2 .Потребляемая мощность: менее 3 Вт

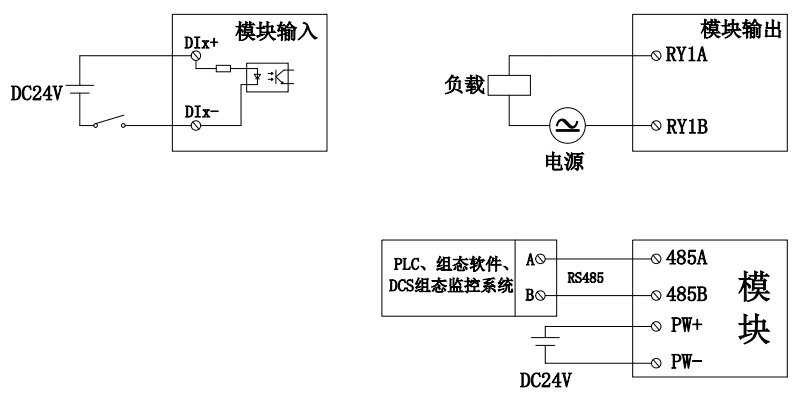

Интерфейс высокой четкости

Имя терминала

Описание продукта:

Имя терминала

Описание продукта:

PW +

Внешний вход питания положительный терминал

485A

RS485Сигнал A +

PW-

Внешний вход питания отрицательный терминал

485B

RS485Сигнал в-режиме

DI1-

Цифровой входной канал1

RY1A

Релейный выходной канал1

DI1 +

Цифровой входной канал1

RY1B

DI2-

Цифровой входной канал2

RY2A

Релейный выходной канал2

DI2 +

Цифровой входной канал2

RY2B

DI3-

Цифровой входной канал3

RY3A

Релейный выходной канал3

DI3 +

Цифровой входной канал3

RY3B

DI4-

Цифровой входной канал4

RY4A

Релейный выходной канал4

DI4 +

Цифровой входной канал4

RY4B

Пять, инструкция

1.Описание параметров связи (Заводское значение): 9600, N, 8,1

Параметр

Описание продукта:

9600

Скорость передачи данных

N (Нетчетности)

Контрольные цифры

8

Данные бит

1

Стоп-бит

Глава 2ModbusЗарегистрироваться и Связь протокол

Один.Код функции MODBUS и диапазон адресов, поддерживаемый модулем

1 . Код функции MODBUS, поддерживаемый модулем

Тип регистра

Диапазон адресов

Код функции

Функция описание размера

Рабочая

Выход катушки регистр

00001-00004

0x01 H

Прочтите несколько катушки регистрирует

Считывание значения одного или нескольких регистров катушки

0x05 H

Написать катушки регистр

Напишем стоимость катушки регистр

0x0FH

Напишите один или несколько регистраторов катушки

Напишите значение одного или нескольких регистров катушки

Регистр удерживания

40001-40016

0x03 H

Прочтите несколько holding регистрирует

Считывание значения одного или нескольких регистраторов

0x06 H

Написать единый Журнал хранения

Запись данных в регистр

0x10 H

Написать несколько holding регистрирует

Запишите одну или несколько данных в регистр хранения

Введите цифровой Кол-во

10001-10004

0x02 H

Прочитайте вход Дискретная

Дискретный вход Регистрация

Две.Зарегистрировать определение Описание

1.Регистр выходной катушки (код функции:0x01 H, 0x05 H, 0x0FH)

Адрес

Параметр

Длина

Прочитать/Пишите

Минимальная величина

Макс

Описание продукта:

00001

DO1

1

Прочитать/Пишите

0

1

Релейный выходной канал 1

00002

DO2

1

Прочитать/Пишите

0

1

Релейный выходной канал 2

00003

DO3

1

Прочитать/Пишите

0

1

Релейный выходной канал 3

00004

DO4

1

Прочитать/Пишите

0

1

Релейный выходной канал 4

2.Удерживающий регистр (код функции:0x03 H, 0x06 H, 0x10 H)

Адрес

Параметр

Длина

Прочитать/Пишите

Минимальная величина

Макс

Описание продукта:

40001

Ди(1 ~ 8)

2

Только для чтения

0

0xff

Читайте статус 8 бит цифровой вход

40002

Есть ли(1 ~ 8)

2

Прочитать/Пишите

0

0x0f

Управление статус 8-битный электронные сигареты с цифровым выходом

40003

Адрес устройства

2

Прочитать/Пишите

1

247

1(По умолчанию)

40004

Скорость передачи данных

2

Прочитать/Пишите

1

5

1 (4800) 2 (9600)По умолчанию3 (19200) 4 (38400), 5 (57600) 6 (115200)

40005

Контрольные цифры

2

Прочитать/Пишите

1

3

1 (Нетчетности.)По умолчанию2)Нечетность), 3 (Даже паритет)

40006

Функция код выбора

2

Прочитать/Пишите

0

1

Если установить1,Выходной порт управляется из удерживающего регистра. Если установить0 В выходной портУправляется с помощью

40007

Версия продукта

2

Только для чтения

0

-

Круглый год+ В месяц+ На каждый день

3.Дискретный входной регистр (код функции:0x02 H)

Адрес

Параметр

Длина

Прочитать/Пишите

Минимальная величина

Макс

Описание продукта:

10001

DI1

1

Только для чтения

0

1

Состояние цифрового входного бит 1

10002

DI2

1

Только для чтения

0

1

Состояние цифрового входного бит 2

10003

DI3

1

Только для чтения

0

1

Состояние цифрового ввода Бит 3

10004

DI4

1

Только для чтения

0

1

Состояние цифрового ввода бит 4

Глава 3 Конфигурация продукта

Один.Связь настройки

1.Завод по умолчанию параметры связи

Проект

Адрес регистра

Описание продукта:

По умолчанию

Адрес

40003

1(По умолчанию)

1

Скорость передачи данных

40004

1 (4800) 2 (9600)По умолчанию 3 (19200) 4 (38400) 5 (57600) 6 (115200)

2

Контрольные цифры

40005

1 (Нетчетности.) По умолчанию 2 (нечетная четность) 3 (четная четность)

1

Данные бит

---

Не регулируется

8 -Бит

Стоп-бит

---

Не регулируется

1 Человека

2.Сбросить параметры связи

1.Для того, чтобы пользователи не забудут параметры связи, они не могут связаться с модулем.Специально разработана функция инициализации восстановления.

2.Используйте зубочистку, чтобы удерживать кнопку на задней панели модуля более 3 секунд, до тех пор, пока модуль RUN "красный индикатор светильник вспышки и отпустите ключ, который проходит вниз. Светильник запуска мигает 3 раза, а затем остается включенным (рабочее состояние). Заводские настройки.Затем Параметры связи были сброшены до значений по умолчанию после того, как модуль выключен и снова включен.

Во-вторых, описание индикатора связи

1 , Модуль питания модуль красный светильник работает стабильно, при нажатии кнопки сброса мигнет три раза с интервалом в 1 секунду.

2. ВМодуль связи, индикатор связи мигает в соответствии с полученными данными «RXD», и ЦП отправляет данные «TXD», чтобы мигать регулярно после обработки.Когда связь является аномальной, мигающее состояние будет мигать аномально, чтобы определить причину сбоя связи.

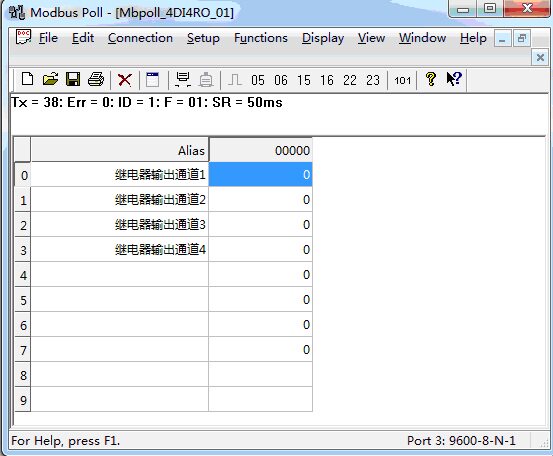

В-третьих, инструкции по отладке хост-компьютера

Этот модуль предоставляет стандартное программное обеспечение modbus для отладки функций и настройки параметров модуля.Выполните следующие действия:

lИспользуйте конвертер RS485 для подключения компьютера и модуля

lПодключите внешний источник питания 24 в к модулю и включите его.Чтобы избежать ненужных повреждений, пожалуйста, проверьте, правильно ли подключены положительные и отрицательные клеммы блока питания перед включением

lОткройте файл, отремонтированный программным обеспечением для отладки, установите правильные параметры связи, откройте порт связи и введите интерфейс отладки функции или настройки параметров

lВыбор параметров приобретения и управления настройками

Примечание: При подключении клемм модуля рекомендуется сначала удалить Клеммную колодку, а затем подключить ее.И проверьте схему подключения и символы проводки на модуле.
