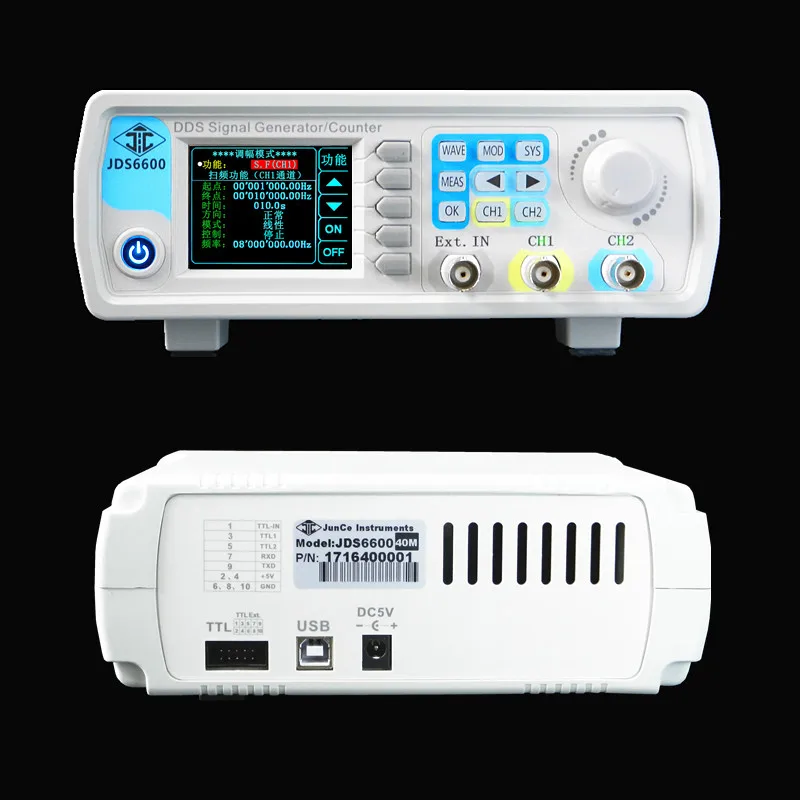

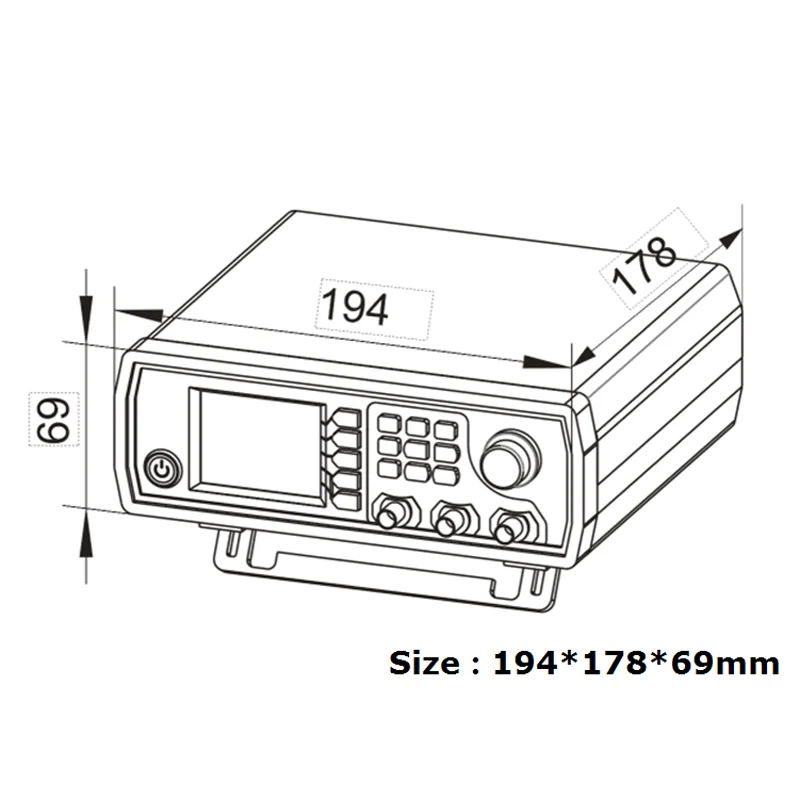

Цифровой генератор сигналов JDS6600 DDS, счетчик 100 МГц, синусоидальный измеритель частоты, 14 бит

Особенности:

Технические характеристики:

Модель (Опционально)

JDS6600-15M

JDS6600-30M

JDS6600-40M

JDS6600-50M

JDS6600-60M

Диапазон частот синусоидальной волны

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Частотный диапазон прямоугольной волны

0 ~ 15 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

От 0 до 25 МГц

Диапазон частот треугольной волны

Частотный диапазон импульсов и волн

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL цифровой волновой диапазон частот

Произвольных Частотный диапазон

Диапазон регулировки ширины импульса

100nS ~ 4000S

50nS ~ 4000S

40nS ~ 4000S

30nS ~ 4000S

25nS ~ 4000S

Время подъема прямоугольной волны

≤ 25ns

≤ 15ns

≤ 10ns

≤ 10ns

≤ 10ns

Минимальная частота Разрешение

0,01 Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1 ч./3 ч

± 1 ч./3 ч

Характеристик формы волны

Сигналов типа

Синусоидальный, квадратный, импульсный (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (установка амплитуды по регулировке офсетом), полуволна, полная волна, положительная волна лестницы, противоскользящая волна, шумовая волна, демонстрационный рост, абстрактное падение, Мультизвуковая волна, симплектический пульс, пульс Lorenz и 60 произвольных волн

Длина волны

2048 точек

Сигналов

Частота дискретизации

266MSa/s

Сигналов в вертикальном направлении

14 бит

Синусоида

Гармоническое подавление

③ 45 дбк (<1 МГц); ③ 40 дбк (1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0 дБм)

Прямоугольная волна и импульсная волна

Выброс

≤ 5%

Пульсовой волны

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Частичное синусоида

Диапазон регулировки рабочего цикла

0.1% ~ 99.9%

Пилообразный сигнал

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитудный диапазон синусоидальной волны

Частота ≤ 10 МГц

10 МГц ≤ частота ≤ 30 МГц

30 МГц ≤frequency

2mVpp ~ 20Vpp

2mVpp ~ 10Vpp

2mVpp ~ 5Vpp

Прямоугольная волна, треугольная волна

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц ≤ частота ≤ 25 МГц

2mVpp ~ 20Vpp

2mVpp ~ 5Vpp

Амплитуда

Разрешение

1mV

Амплитуда

Стабильность

± 0.5%/5 часов

Ровность

Амплитуда

± 5%(<10 МГц); ± 10%(>10 МГц)

Выходного сигнала

Выход

Импеданс

50Ω ± 10% (обычная)

Защита

Все выходы сигнала могут работать в течение 60, когда нагрузка коротка.

DC офсетная печать

Офсетная печать

Диапазон регулировки

Выходная амплитуда> 2 в

0,2 V <Выход диапазоне ≤ 2V

0 <Выход амплитуда ≤ 0,2 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристики

Фазы

Диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/CMOS выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Уровень поднимается/осеннее время

≤ 20ns

Измерение наружных размеров функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот 0,01 S ~ 10s плавная регулировка

Функции счетчика

Диапазон измерений

0-4294967295

Способ связи

Методы соединения постоянного и переменного тока

Метода подсчета

Вручную

Диапазон входного сигнала напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

Разрешение 0,01 США, максимальная измеряемая 20 с

Период измерения

Разрешение 0,01 США, максимальная измеряемая 20 с

Функция развертки

Развертки канала

CH1 или CH2

Тип развертки

Линейная подметка, логарифмическая подметка

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка

Развертки направление

Вперед, назад и круглый ход

Разрыва функция

Количество импульсов

1-1048575

Серийную съемку

Ручной взрыв, взрыв CH2, внешний взрыв (AC), внешний взрыв (DC)

Общие характеристики

Дисплей

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей дисплей

Магазин и нагрузки

Количество

100

Позиция

От 00 до 99 (параметр определения местоположения памяти 00 загружен по умолчанию в качестве включения)

Произвольная волна

Количество

От 1 до 60 групп (15 групп по умолчанию, как включить)

Интерфейс

Интерфейс режим

USB к последовательному интерфейсу

Интерфейс расширения

С режимом уровня TTL, последовательным интерфейсом для вторичного развития пользователя

Связь скорости

Утвердить стандарт 115200bps

Протокол

Используя command line, Протокол является открытым

Мощность питания

Напряжение диапазон

DC5V ± 0,5 V

Технология изготовления

Технология поверхностного монтажа, мощные интегральные схемы, высокая надежность, длительный срок службы

Быстрый тон

Пользователь может включить или выключить, установив программа

Эксплуатационных характеристик

Все ключевые действия, ручка непрерывной регулировки

Условия окружающей среды

Температура: 0 ~ 40 ℃ Влажность: <80%

Вес: 1087 г (прибл.)

Тип штекера:Штепсельная Вилка стандарта США, штепсельная вилка европейского стандарта (Опционально)

Напряжение: AC100-240V

Посылка включает в себя:

(1 шт.);JDS6600Двухканальный генератор сигналов
Адаптер питания-1 шт.
1 x USB кабель
2 соединительных кабеля сигнала
1 x Руководство пользователя на английском языке
CD-диск-1 шт.
1 кабель BNC

Примечание:Пожалуйста, сообщите, если вам нужен какой-либо адаптер.
