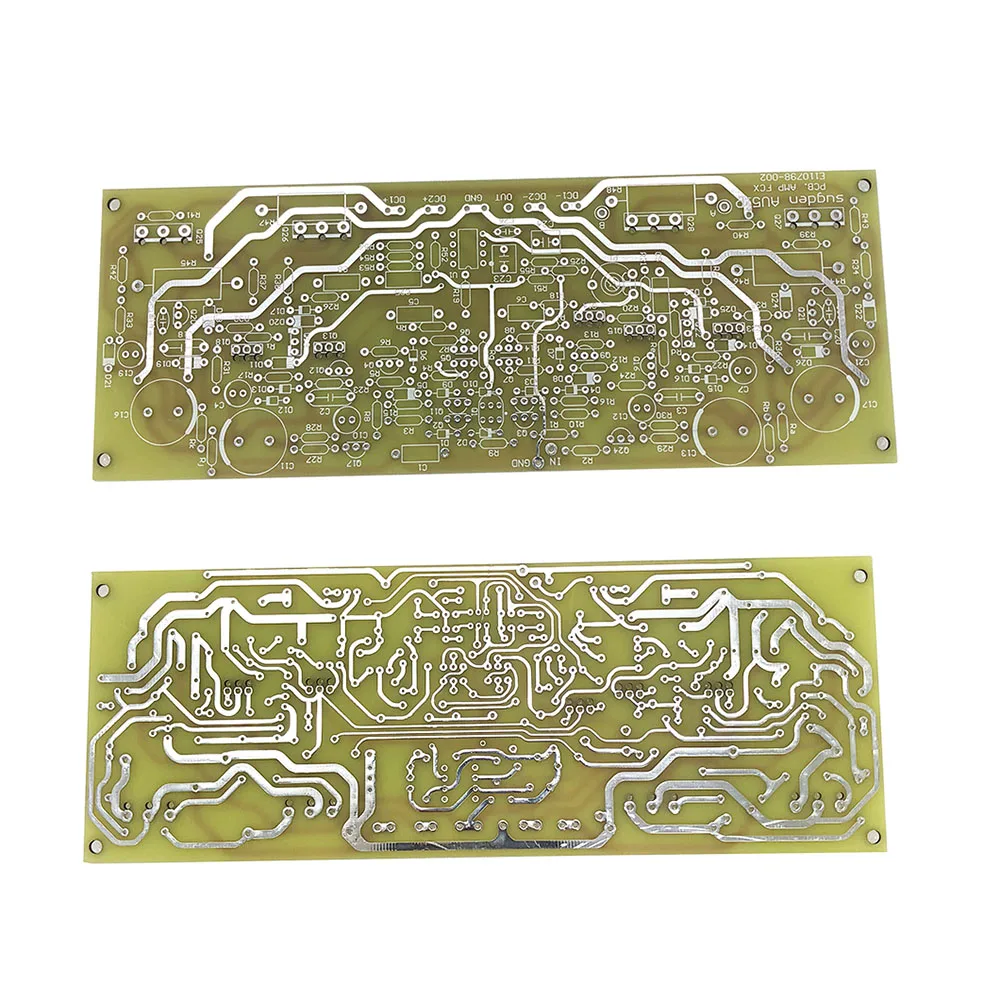

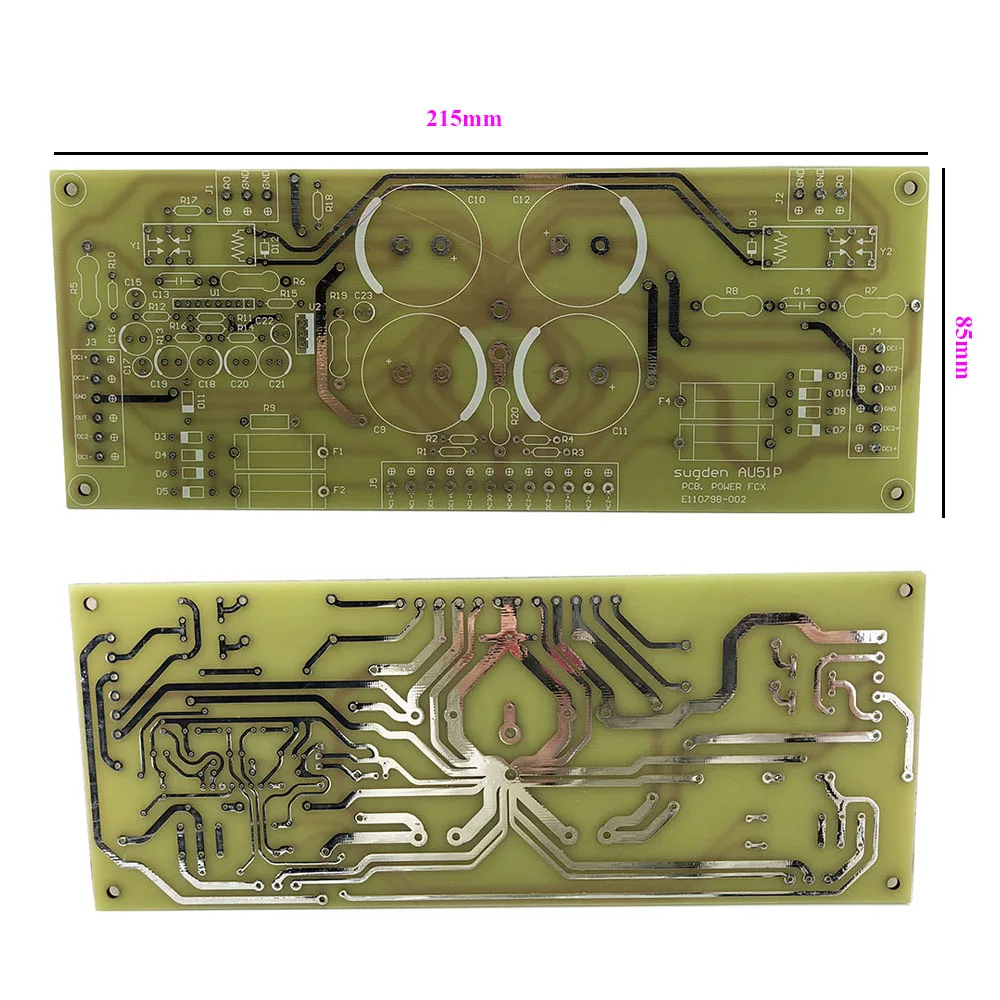

Печатная плата Lusya Sutton Sugden AU51P MK II T1206|Усилители мощности| |
Описание товара
Accuphase C245 полностью сбалансированная плата preamp PCB
![42]()
![43]()
![44]()
![45]()
![46]()
![47]()
![48]()
![49]()
![50]()
![51]()
![52]()

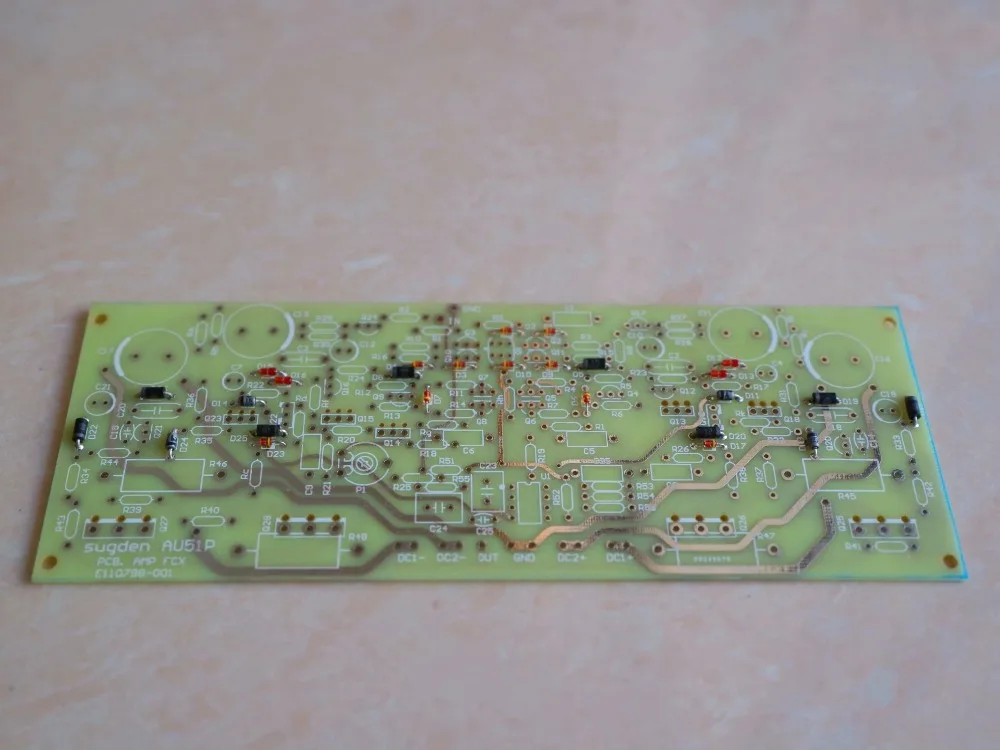

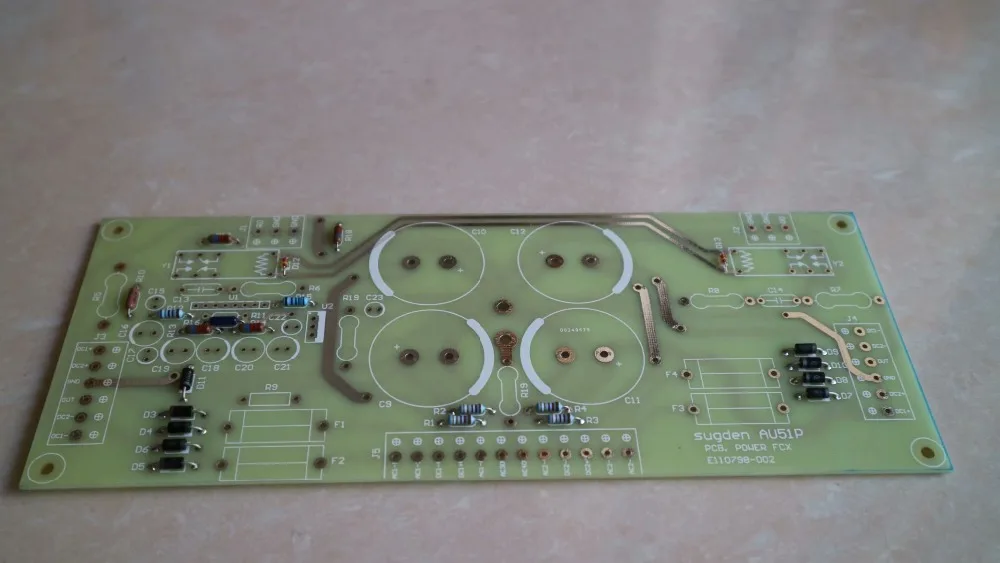

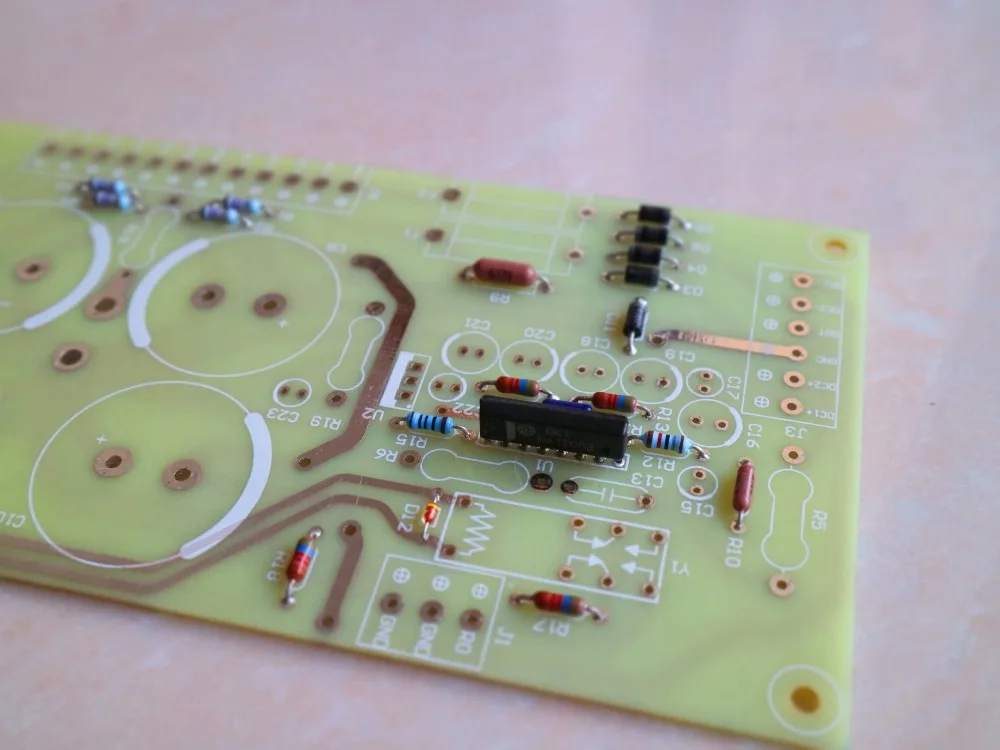

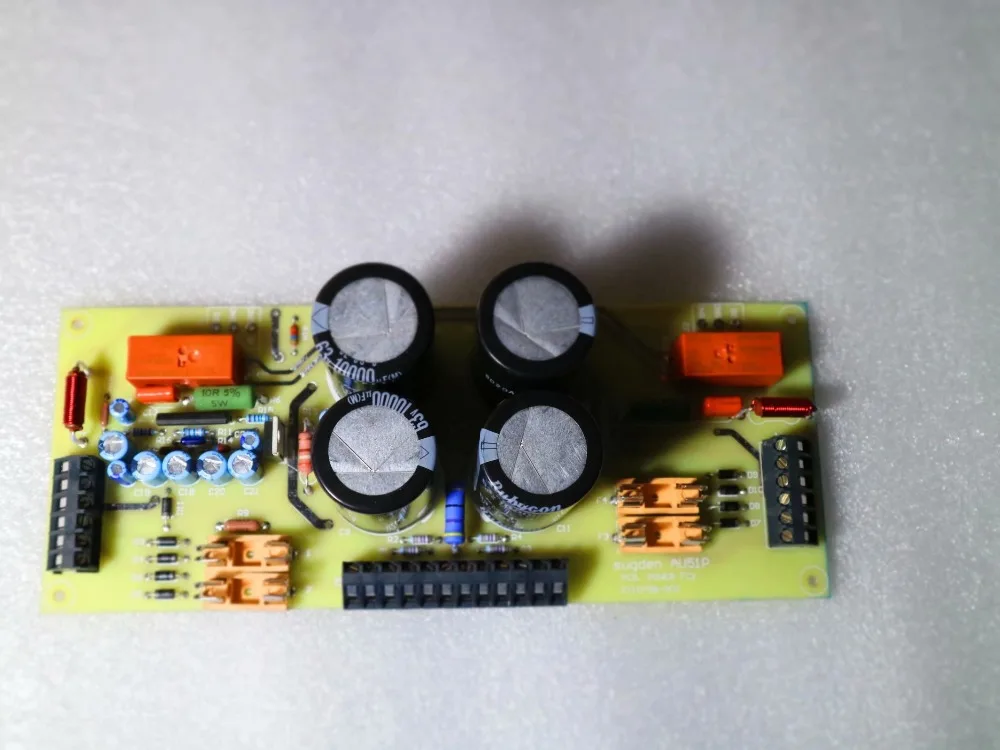

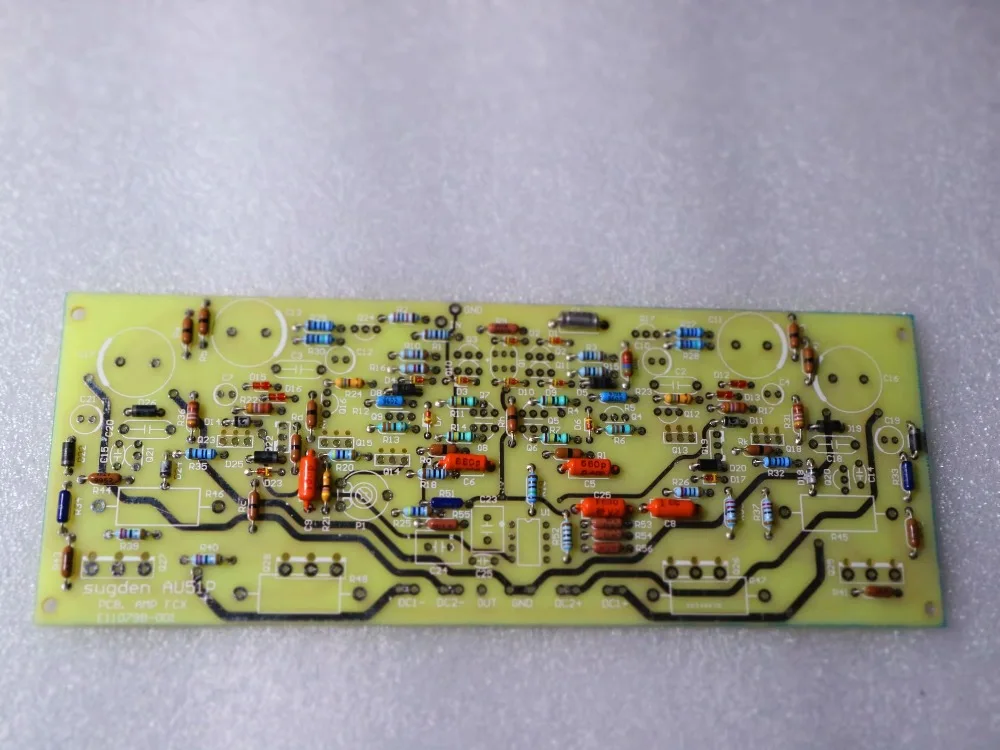

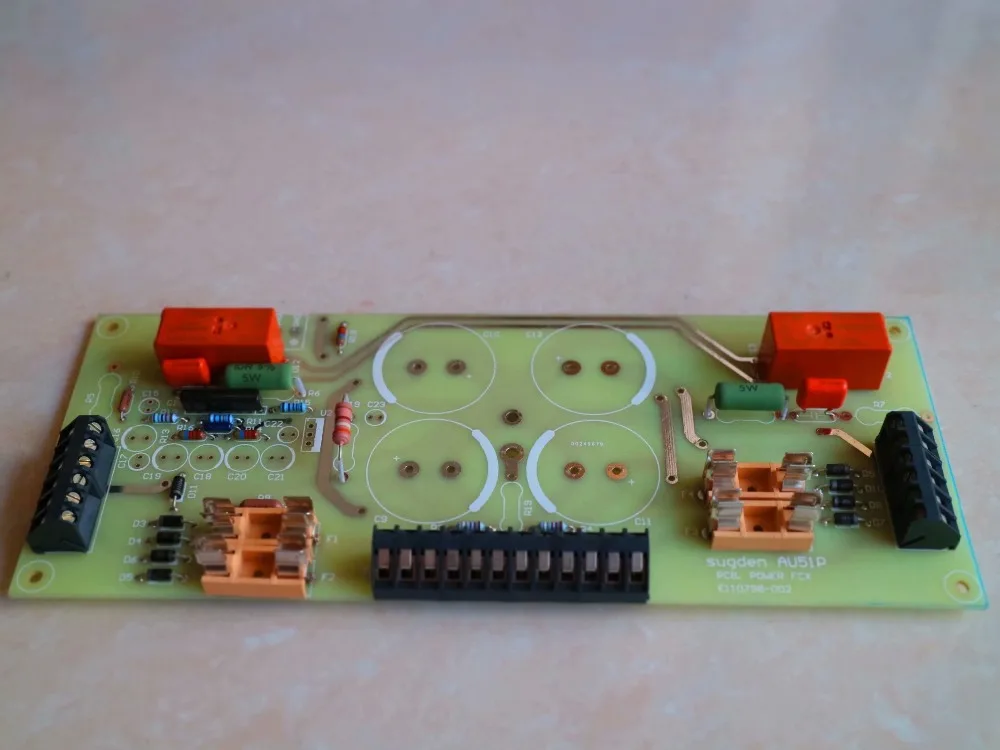

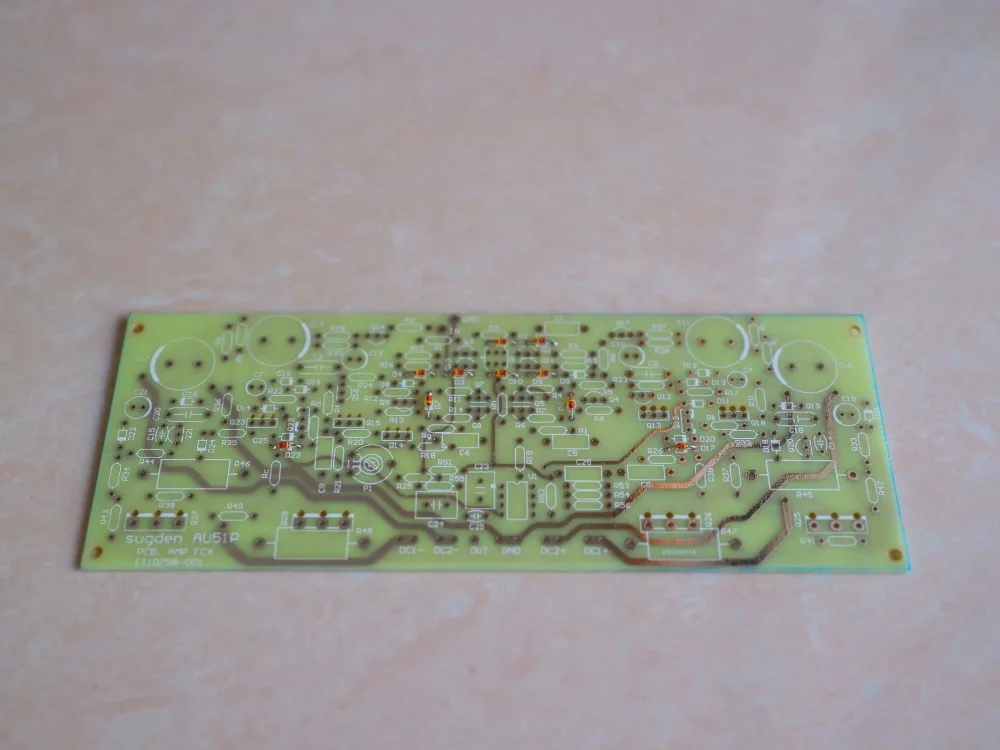

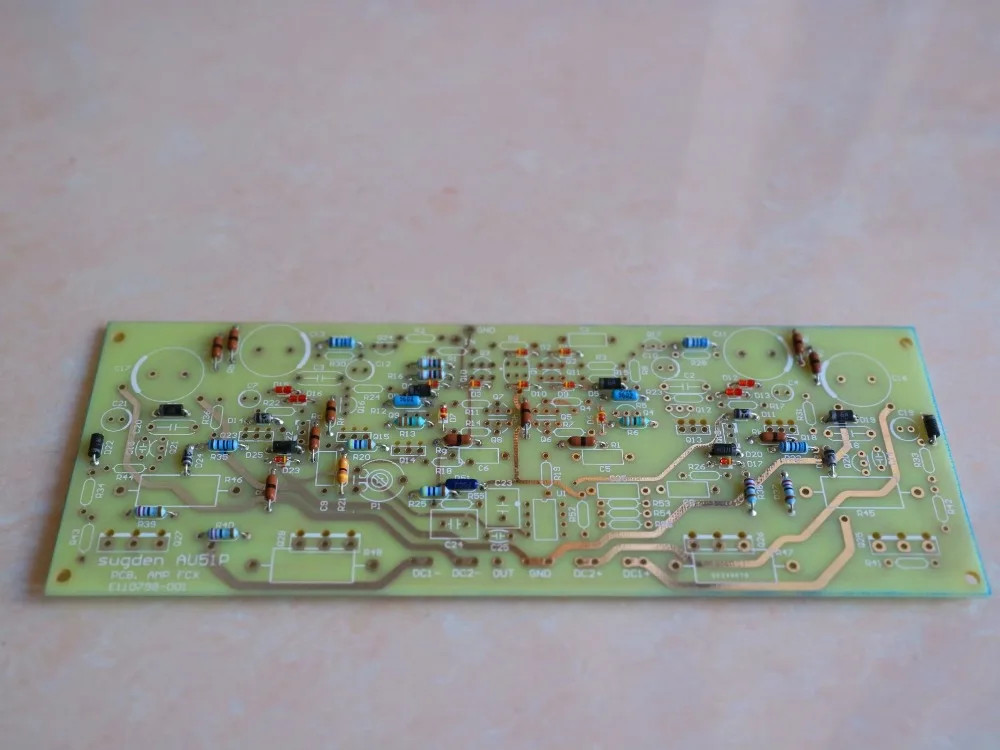

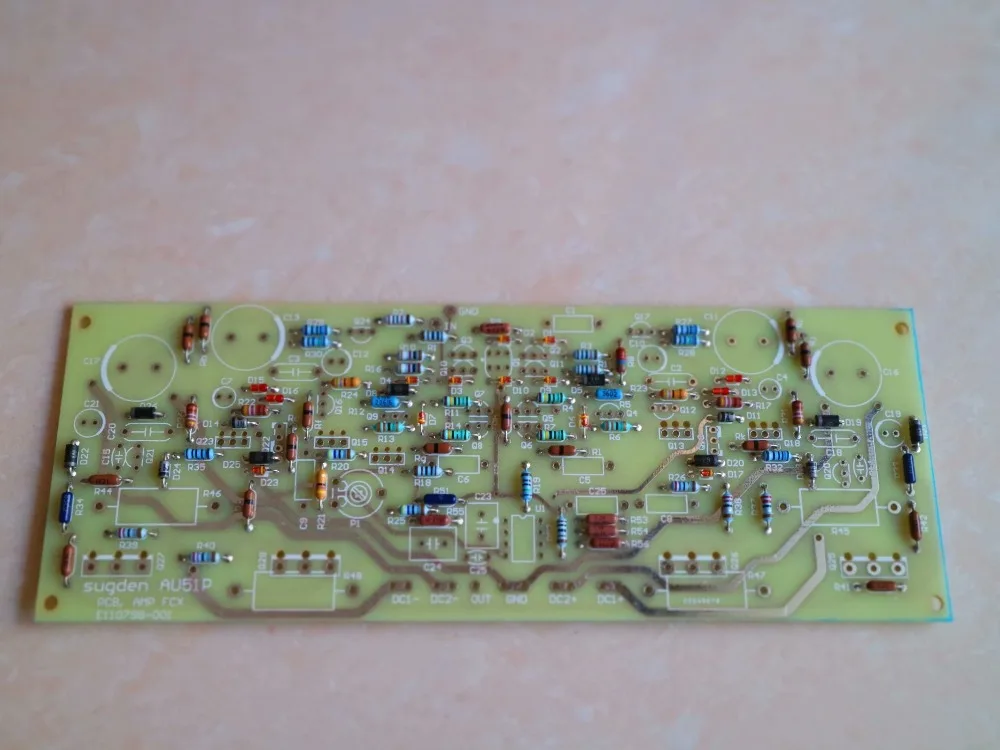

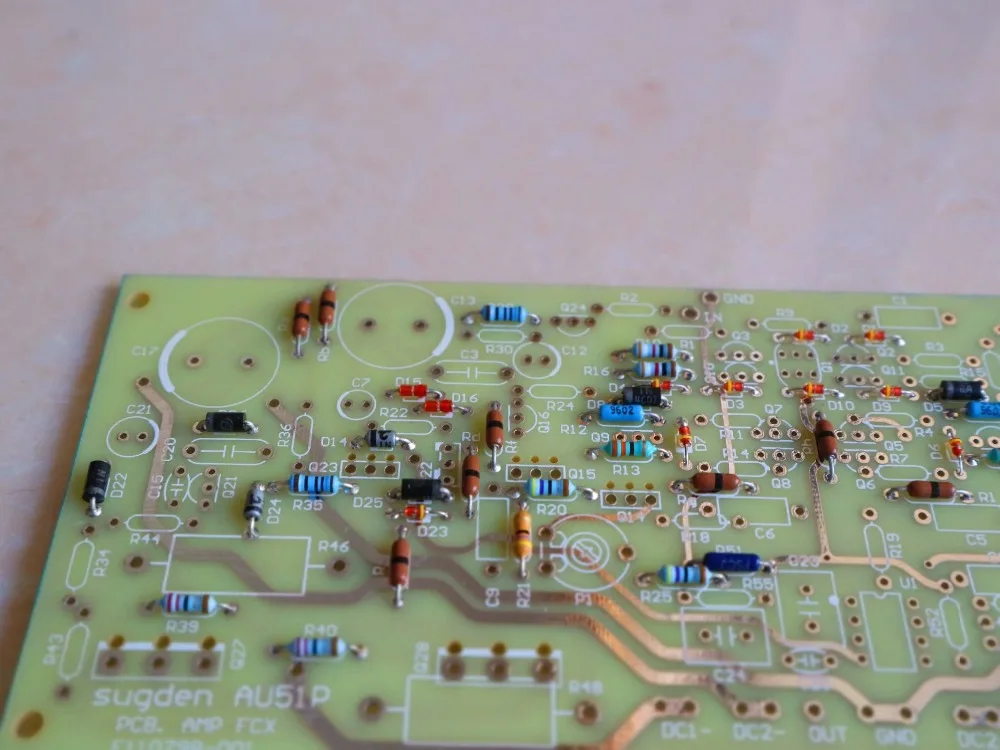

Во-вторых, SugdenAU51P MK II усилитель платы компоненты шаги установки;

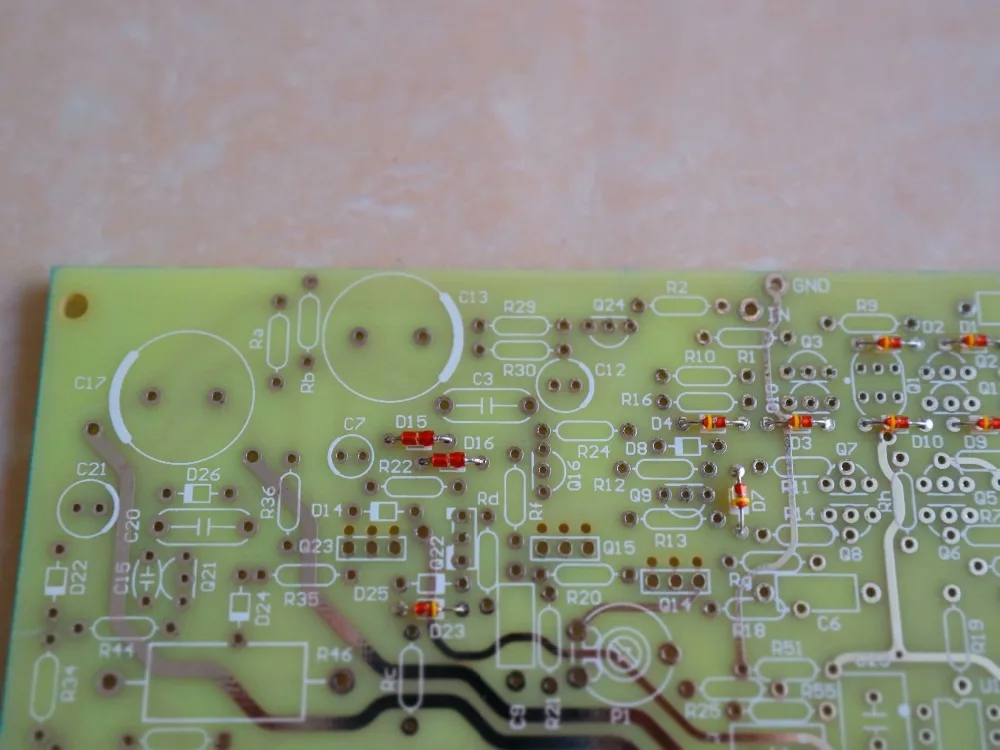

1. Установите вторичную трубку, серийный номер печатной платы:
1,1 1N914 DO-35 10 D1, D2, D3, D4, D6, D7, D9, D10, D17, D23
2. LN2G светодиодный Светодиодный трубки DO-35 4 D12, D13, D15, D16
3,1 1N4003 DO-41 8 D5, D8, D19, D20, D21, D22, D25, D26
4,1 1N4730A 3V9 DO-41 2 D18, D24
5. 1N4745A 16V DO-41 2 D11, D14
2. Сначала нужно установить 1 / 4 Вт резистор, плата печатной платы, серийный номер:
1. 0 евро 1 / 4 Вт 11 цветов кольца: черный Ra, Rb, Rc, Rd, Re, Rf, Rg, Rh, Ri, Rj, Rk
2.2.2 евро 1 / 4 Вт 4 цвета кольца: красный, черный, серый R37, R38, R39, R40
3.4.7 евро 1 / 4 Вт 2 цвета кольца: желтый, фиолетовый, черный, серый R20, R25
4,47 евро 1 / 4 Вт 1 цвет кольцо: желтый фиолетовый черный золотой R21
5,100 евро 1 / 4 Вт 4 цвета кольца: коричневый черный R27, R29, R32, R35
6. 180 евро 1 / 4 Вт 1 цвет кольцо: коричневый, серый, черный, R51
7,330 евро 1 / 4 Вт 2 цвета кольца: оранжевый, черный, R6, R13
8,390 евро 1 / 4 Вт 2 цвета кольца: Оранжевый Белый Черный R10, R16
9,620 евро 1 / 4 Вт 2 цвета кольца: синий красный черный R5, R12
10,1 K Европа 1 / 4W 3 цвета кольца: коричневый черный коричневый R1, R18, R52
11.1.2K Европа 1 / 4W 4 цвета кольца: коричневый, красный, черный, коричневый R41, R42, R43, R44
12.1.5K Европа 1 / 4W 3 цвета кольца: коричневый зеленый черный коричневый R19, R28, R30
13.2.4 4K евро 1 / 4W 4 цвета кольца: красный желтый черный коричневый R4, R7, R11, R14
14.5.1K Европа 1 / 4W 2 цвета кольца: Зеленый Коричневый Черный Коричневый R17, R22
14.7.5K Европа 1 / 4W 2 цвета кольца: фиолетовый, зеленый, черный, коричневый R53, R54
15.9.5K Европа 1 / 4W 2 цвета кольца: белый зеленый черный коричневый R33, R34
16,20 K Европа 1 / 4W 1 цвет кольцо: красный черный красный R2
17,100 K евро 1 / 4W 2 цвета кольца: коричневый черный оранжевый R3, R15
18,200 K евро 1 / 4W 1 цвет кольцо: красный черный оранжевый R9
19,560 K евро 1 / 4W 2 цвета кольца: зеленый синий черный оранжевый R55, R56
3. Установите резистор 1 Вт, серийный номер печатной платы:
1,27 евро 1 Вт 1 цвет кольцо: Красный Фиолетовый Черный R26
2,56 евро 1 Вт 2 цвета кольца: цвет зеленый, синий черный R23, R24
3.5.1K Европа 1W 2 цвета кольца: Зеленый Коричневый Красный R31, R36
4,56 K Европа 1W 1 цвет кольцо: зеленый синий оранжевый R8
4. Установите вал диода, печатная плата серийный номер:
1. Осевой оловянный пленочный конденсатор 47PF / 630V 1 C25
2. Осевой оловянный пленочный конденсатор 100PF / 630V 2pcs C8, C9
3. Осевой оловянный пленочный конденсатор 330PF / 630V 1 C1
4. Осевой оловянный пленочный конденсатор 680PF / 630V 2 C5, C6
5. Установка интегрированного IC/регулируемого резистора, печатная плата серийный номер:
1. Интегрированный IC LF441CN DIP-8 1 U1
2. Регулируемый резистор 1K 1 P1
6. Установка триода, печатная плата серийный номер:
1.2SA1428, 2SCC3668 каждый Q22, Q19
Примечание: (при установке 2SA1428, 2SCC3668 triode, пожалуйста, не устанавливайте его назад, Шелковый экран трубки находится на обеих сторонах платы PCB)
2.2SC2547 6 Q2, Q3, Q5, Q6, Q10, Q11 можно заменить на 2SC2240
3.2SA1085 2 Q7, Q8 можно заменить на 2SA970
Примечание: рекомендуется использовать оригинальную трубку.
4.2SA965Y, 2SC2235Y, каждый Q24, Q17
5,2 2 SA946Y, 2SC2229Y каждый Q21, Q20
6,2 2SB716, 2SD756 каждый 2 Q4, Q12, Q9, Q16
7. Установка керамических конденсаторов, номер поверхности PCB:
1. Керамический конденсатор с диэлектриком 472 / 100V 2 C14, C15
2. Керамический конденсатор 103 / 100 в 1 C25
3. BC CBB пленочный конденсатор 103 / 400V 2 C2, C3
4. BC CBB, самый популярный пленочный конденсатор, 473 / 250V 2 шт. C18, C20
8. Установите электролитический конденсатор/1 мкФ пленочный конденсатор, печатная плата серийный номер:
1. Конденсатор серии Rubycon TWSS 22 мкФ/50V 6,5 * 11_2.54mm 2 C4, C7
2. Rubycon TWSS серии конденсаторы 10 мкФ/100V 6,5 * 11_2.54mm 4 C10, C12, C19, C21
3. MKT370 серии 1 мкФ/63В 7,2*6 * 11_5mm 2 шт. C23, C24
9. Установка входного транзистора, печатная плата серийный номер:
1. Транзистор 2SK146BL 1 Q1
Примечание: при сварке полевой трубы, мы должны обратить внимание на электростатическую обработку, в противном случае статическое электричество легко повредит транзистор. Вентиляторы с паяльной станцией могут обрабатывать заземляющий провод, а затем припаять. Паяльная станция отсутствует.
Вентиляторы предполагают, что после того, как железо будет горячим, отключите вилку питания, а затем припайте.
Если вы хотите использовать транзистор 2SK170BL, пожалуйста, установите два транзистора под ним.
10. Установка 0,33 Ом/5 Вт Резистор, печатная плата серийный номер:
1. VISHAY WK8 серия 0.33R / 5W 4 R45, R46, R47, R48
Примечание: Применение тефлоновая трубка диаметром 1,5 мм и манжетой из 12 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема;
11. Установите электролитический конденсатор 220 мкФ/1000 мкФ и штырьковый припой, печатная плата серийный номер:
1. Конденсатор серии Rubycon TWSS 220 мкФ/100 в 16 * 24_7.5мм 2 C11, C13
2. Конденсатор серии Rubycon TWSS 1000 мкФ/63V 16 * 31_7.5mm 2 C16, C17
3. Штифты для припоя, каждая с длиной 9 мм и диаметром 1,27 мм медная проволока, 33 шт. сварены по бокам высокомощных трубок и трубок средней мощности;
1. Очистите Рабочий стол перед установкой компонентов, чтобы избежать падений или неправильных деталей; 2. Порядок сборки компонентов начинается от короткого, мы начинаем с диода переключателя, 1N914, печатной платы Серийный номер: D12, D13, установка завершена и зафиксирована оловом; 3. Затем установите диод выпрямителя 1N4007 и серийный номер поверхности печатной платы: D3, D4, D5, D6, D7, D8, D9, D10, D11; 4. По-прежнему установить 1 / 4 Вт резистор, плата печатной платы, серийный номер: 1. 100 евро 1 / 4 Вт 1 цвет кольцо: коричневый черный R15 2,2. 74K Европа 1 / 4W 1 цвет кольцо: красный фиолетовый желтый коричневый R10 3,18 K Европа 1 / 4W 1 цвет кольцо: коричневый, серый, черный, красный R12 4,33 K евро 1 / 4W 4 цвета кольца: оранжевый черный красный R1, R2, R3, R4 5,91 K евро 1 / 4W 1 цвет кольцо: белый, коричневый, черный, красный R16 6,56 K евро 1 / 4W 4 цвета кольца: зеленый синий черный красный R13, R14, R17, R18 5. Продолжайте устанавливать резистор 1 Вт, серийный номер печатной платы: 1. 1,3 K евро 1 Вт 1 цвет кольца: коричневый, оранжевый, красный, R11 6. Установите 2 Вт Резистор, печатная плата серийный номер: 1.2.74K евро 2W 1 цвет кольцо: красный фиолетовый желтый коричневый R9 7. Установка управления защиты рога IC Серийный номер печатной платы: HA12002 U1 8. Установите Резистор 3 Вт/5 Вт, серийный номер печатной платы: 1,390 Евро 3 Вт 1 R19 2,10 Евро 5 Вт 2 R6, R8 Применение тефлоновая трубка диаметром 1,5 мм и манжетой из 8 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема; 9. Установите Гнездо безопасности, серийный номер платы PCB: 1. Коробка трубки предохранителя с прозрачной крышкой 4 F1, F2, F3, F4 10. Монтажный клеммный блок и конденсатор, печатная плата серийный номер: 1. KF129-3 шаг ноги 5,08 мм 2 J1, J2 2. KF129-6 5,08 мм Шаг 2 J3, J4 3. KF129-12 шаг 5,08 мм 1 J5 4. 22NF / 400V конденсатор с алюминиевой крышкой, высокого разрешения 10 мм, 2 C13, C14 5. RTE24024 2 Y1, Y2 11. Установка электролитических конденсаторов, трехклеммная трубка регулятора напряжения, номер поверхности печатной платы: 1. Серия Ruby TWSS 10 мкФ/50V 5 * 11_2.54mm 4 шт. C15, C17, C22, C23 2. Серия Ruby TWSS 220 мкФ/25 в 8 * 16_3.5мм 5 шт. C16, C18, C19, C20, C21 3. KA7824 TO-220 1 U2 12. Установите Резистор 3 Вт/5 Вт, серийный номер печатной платы: 1,47 Евро 3 Вт 1 R20 2,10 Евро 5 Вт 2 R5, R7 Применение тефлоновая трубка диаметром 1,5 мм и длиной 8 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема. Резисторы R5 и R7 являются выходными резисторами. Длина должна быть 17 мм. Используйте эмалированный провод φ0,5 мм, чтобы накрутить резистор на 23 витка, и припайте две футы к резистору. 13. Установите основной фильтрующий конденсатор, серийный номер печатной платы: 1. Серия Ruby PET 10000 мкФ/63 в 30*50_10 мм 4 шт. C9, C10, C11, C12
Во-вторых, SugdenAU51P MK II усилитель платы компоненты шаги установки;
1. Установите вторичную трубку, серийный номер печатной платы:
1,1 1N914 DO-35 10 D1, D2, D3, D4, D6, D7, D9, D10, D17, D23
2. LN2G светодиодный Светодиодный трубки DO-35 4 D12, D13, D15, D16
3,1 1N4003 DO-41 8 D5, D8, D19, D20, D21, D22, D25, D26
4,1 1N4730A 3V9 DO-41 2 D18, D24
5. 1N4745A 16V DO-41 2 D11, D14
2. Сначала нужно установить 1 / 4 Вт резистор, плата печатной платы, серийный номер:
1. 0 евро 1 / 4 Вт 11 цветов кольца: черный Ra, Rb, Rc, Rd, Re, Rf, Rg, Rh, Ri, Rj, Rk
2.2.2 евро 1 / 4 Вт 4 цвета кольца: красный, черный, серый R37, R38, R39, R40
3.4.7 евро 1 / 4 Вт 2 цвета кольца: желтый, фиолетовый, черный, серый R20, R25
4,47 евро 1 / 4 Вт 1 цвет кольцо: желтый фиолетовый черный золотой R21
5,100 евро 1 / 4 Вт 4 цвета кольца: коричневый черный R27, R29, R32, R35
6. 180 евро 1 / 4 Вт 1 цвет кольцо: коричневый, серый, черный, R51
7,330 евро 1 / 4 Вт 2 цвета кольца: оранжевый, черный, R6, R13
8,390 евро 1 / 4 Вт 2 цвета кольца: Оранжевый Белый Черный R10, R16
9,620 евро 1 / 4 Вт 2 цвета кольца: синий красный черный R5, R12
10,1 K Европа 1 / 4W 3 цвета кольца: коричневый черный коричневый R1, R18, R52
11.1.2K Европа 1 / 4W 4 цвета кольца: коричневый, красный, черный, коричневый R41, R42, R43, R44
12.1.5K Европа 1 / 4W 3 цвета кольца: коричневый зеленый черный коричневый R19, R28, R30
13.2.4 4K евро 1 / 4W 4 цвета кольца: красный желтый черный коричневый R4, R7, R11, R14
14.5.1K Европа 1 / 4W 2 цвета кольца: Зеленый Коричневый Черный Коричневый R17, R22
14.7.5K Европа 1 / 4W 2 цвета кольца: фиолетовый, зеленый, черный, коричневый R53, R54
15.9.5K Европа 1 / 4W 2 цвета кольца: белый зеленый черный коричневый R33, R34
16,20 K Европа 1 / 4W 1 цвет кольцо: красный черный красный R2
17,100 K евро 1 / 4W 2 цвета кольца: коричневый черный оранжевый R3, R15
18,200 K евро 1 / 4W 1 цвет кольцо: красный черный оранжевый R9
19,560 K евро 1 / 4W 2 цвета кольца: зеленый синий черный оранжевый R55, R56
3. Установите резистор 1 Вт, серийный номер печатной платы:
1,27 евро 1 Вт 1 цвет кольцо: Красный Фиолетовый Черный R26
2,56 евро 1 Вт 2 цвета кольца: цвет зеленый, синий черный R23, R24
3.5.1K Европа 1W 2 цвета кольца: Зеленый Коричневый Красный R31, R36
4,56 K Европа 1W 1 цвет кольцо: зеленый синий оранжевый R8
4. Установите вал диода, печатная плата серийный номер:
1. Осевой оловянный пленочный конденсатор 47PF / 630V 1 C25
2. Осевой оловянный пленочный конденсатор 100PF / 630V 2pcs C8, C9
3. Осевой оловянный пленочный конденсатор 330PF / 630V 1 C1
4. Осевой оловянный пленочный конденсатор 680PF / 630V 2 C5, C6
5. Установка интегрированного IC/регулируемого резистора, печатная плата серийный номер:
1. Интегрированный IC LF441CN DIP-8 1 U1
2. Регулируемый резистор 1K 1 P1
6. Установка триода, печатная плата серийный номер:
1.2SA1428, 2SCC3668 каждый Q22, Q19
Примечание: (при установке 2SA1428, 2SCC3668 triode, пожалуйста, не устанавливайте его назад, Шелковый экран трубки находится на обеих сторонах платы PCB)
2.2SC2547 6 Q2, Q3, Q5, Q6, Q10, Q11 можно заменить на 2SC2240
3.2SA1085 2 Q7, Q8 можно заменить на 2SA970
Примечание: рекомендуется использовать оригинальную трубку.
4.2SA965Y, 2SC2235Y, каждый Q24, Q17
5,2 2 SA946Y, 2SC2229Y каждый Q21, Q20
6,2 2SB716, 2SD756 каждый 2 Q4, Q12, Q9, Q16
7. Установка керамических конденсаторов, номер поверхности PCB:
1. Керамический конденсатор с диэлектриком 472 / 100V 2 C14, C15
2. Керамический конденсатор 103 / 100 в 1 C25
3. BC CBB пленочный конденсатор 103 / 400V 2 C2, C3
4. BC CBB, самый популярный пленочный конденсатор, 473 / 250V 2 шт. C18, C20
8. Установите электролитический конденсатор/1 мкФ пленочный конденсатор, печатная плата серийный номер:
1. Конденсатор серии Rubycon TWSS 22 мкФ/50V 6,5 * 11_2.54mm 2 C4, C7
2. Rubycon TWSS серии конденсаторы 10 мкФ/100V 6,5 * 11_2.54mm 4 C10, C12, C19, C21
3. MKT370 серии 1 мкФ/63В 7,2*6 * 11_5mm 2 шт. C23, C24
9. Установка входного транзистора, печатная плата серийный номер:
1. Транзистор 2SK146BL 1 Q1
Примечание: при сварке полевой трубы, мы должны обратить внимание на электростатическую обработку, в противном случае статическое электричество легко повредит транзистор. Вентиляторы с паяльной станцией могут обрабатывать заземляющий провод, а затем припаять. Паяльная станция отсутствует.
Вентиляторы предполагают, что после того, как железо будет горячим, отключите вилку питания, а затем припайте.
Если вы хотите использовать транзистор 2SK170BL, пожалуйста, установите два транзистора под ним.
10. Установка 0,33 Ом/5 Вт Резистор, печатная плата серийный номер:
1. VISHAY WK8 серия 0.33R / 5W 4 R45, R46, R47, R48
Примечание: Применение тефлоновая трубка диаметром 1,5 мм и манжетой из 12 мм, чтобы иметь возможность работать с две ноги резистор Перед пайки схема;
11. Установите электролитический конденсатор 220 мкФ/1000 мкФ и штырьковый припой, печатная плата серийный номер:
1. Конденсатор серии Rubycon TWSS 220 мкФ/100 в 16 * 24_7.5мм 2 C11, C13
2. Конденсатор серии Rubycon TWSS 1000 мкФ/63V 16 * 31_7.5mm 2 C16, C17
3. Штифты для припоя, каждая с длиной 9 мм и диаметром 1,27 мм медная проволока, 33 шт. сварены по бокам высокомощных трубок и трубок средней мощности;
