Однофазный модуль обнаружения фактора мощности переменного напряжения и тока TTL

Однофазный модуль обнаружения фактора мощности переменного напряжения и тока TTL

)

Технические параметры/технические параметры

Индекс/соотношение цена/качество

Входной сигнал

Диапазон измерения напряжения

220 В Источник питания: AC:100 В ~ 260 В

Direct5vисточник питания: AC:1 ~ 260 В

Диапазон измерения тока

AC 0,005-10A

Приборы для измерения мощности

Переменного тока≤ 3500W

Напряжение переменного тока рабочего источника питания

Частотный диапазон обнаружения

Переменного тока80-260V

45 Гц ~ 65 Гц

Напряжение постоянного тока рабочего источника питания

5V

Класс точности

Напряжение, электрический ток,

± 1.0%

Мощность

± 1.0%

Работа потребления

<1 Вт

Наука об окружающей среде

Степень температуры

Работа (работа):-10 ~ 60 ℃,

Хранение (хранение):-25 ~ 70 ℃

Влажный градусов

≤ 95% относительной влажности, без конденсации, без коррозионного газа

Изоляция напряжения

1500 В (коммуникационная часть полностью изолирована от высоковольтной части)

Параметры продукта

Бренд

AC модуль обнаружения

Модель

LT-211

Цвет

Размер

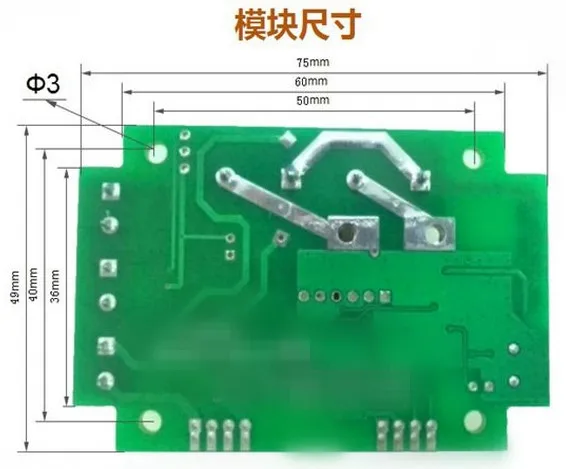

75 мм× 50 мм × 24 мм (длина × высота)

Вес нетто

××Kg

Внешняя упаковка

Картонная упаковка

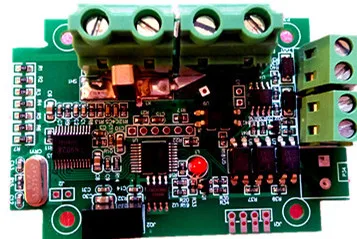

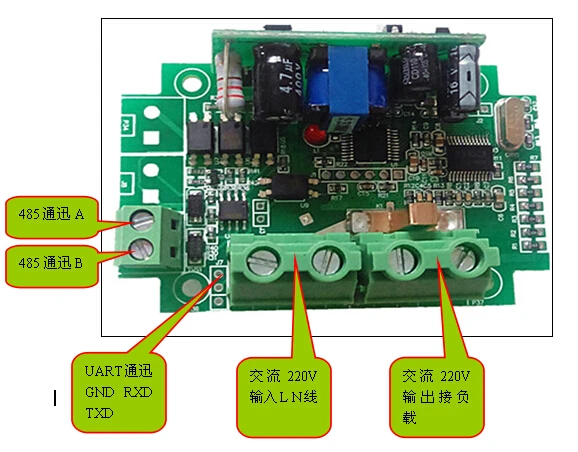

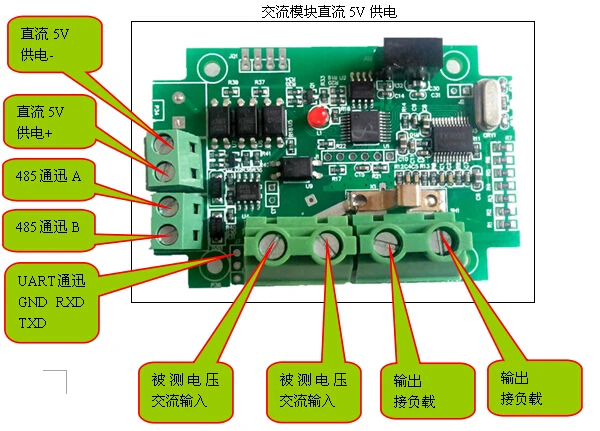

Модуль has220V источник питания и 5vtwo виды питания, пожалуйста, сделайте сообщение, чтобы указать, какой из них вы хотите.

Модуль может быть оснащен пластиковой прозрачной оболочкой, добавьте корзину для покупок, чтобы делать фотографии вместе при покупке, нужно пробить отверстие для резьбы самостоятельно

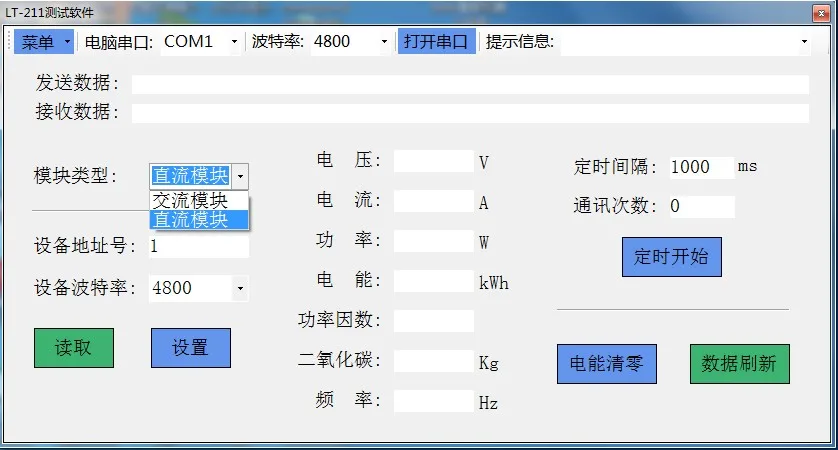

 Связь Формат:

(1)   Формат связи по умолчанию8,N,1, Скорость передачи данных по умолчанию4800bps

(2)   Соглашение оMODBUS-RTU, Действительные регистры следующие:

Адрес регистра

Объяснить

0000H(Только для чтения)

Модель1Стоимость является9000,

0001H(Только для чтения)

Модель2Стоимость являетсяB131H

0002H(Только для чтения)

Диапазон напряжения: значение250Представитель250V

0003H(Только для чтения)

Диапазон цепи: значение160Представитель16A

0004H

(Читаемый и записываемый)

Значение по умолчанию равно0105H; Адрес по умолчанию01H, Формат по умолчанию8,N,1,4800bps

Объяснить:

Высокий байт8Адрес в качестве бит,1 ~ 127;0Это адрес трансляции;

Высокая с низким байт2Бит-это бит формата данных, по“00"В виде10Эта позиция"8,N,1"

Словами"01"В виде11Позиция, проверка паритета, а именно «8,E,1";

Словами"10"В виде11Позиция, проверка четности, а именно:8,O,1";

Словами"11"В виде11Позиция, без проверки,2Стоп-бит, а именно“8,N,2";

Низкие четыре бит низкого байта-Скорость передачи данных,3-1200bps,4-2400bps,5-4800bps

6-9600bps

000CH

Общая активная энергия (высокое положение)

000DH

Общая активная энергия (низкое положение)Электрическое значение-значение считывания/3200

000CH (Мощность потребления)

Применение код функции10 часов, Данные написаны00000000

0048H(Только для чтения)

Напряжение, неподписанный номер, значение= Данные/100,КомпанияV

0049H(Только для чтения)

Электрический ток, неподписанный номер, значение= DATA/1000,КомпанияА

004AH(Только для чтения)

Активная мощность, неподписанный номер, значение= ДанныхЕдиница измерения-этоW

004BH(Только для чтения)

004CH(Только для чтения)

Общая активная энергия, неподписанный номер, значение= Данных/3200Единица измерения-этоКВтч, Численного значения, и000CH,000DHЖе регистр

004DH(Только для чтения)

Коэффициент мощности, неподписанный номер, значение= Данных/1000

004EH(Только для чтения)

Высокая CO2 загрязнения окружающей среды,

Низкий уровень выбросов углекислого газа, значение= DATA/1000,Блок килограмм

004FH(Только для чтения)

0050H(Только для чтения)

Температуры, сохраняют (этот модуль не имеет этой функции)

0051H(Только для чтения)

Частота, соотношение цена/качество= Данных/100Единица измерения-этоГц

(3)MODBUS-RTUСоглашения

1, Функция код0x03: Читать multiway регистр

Пример: адрес, который будет считываться хостом,01, Старт-адрес0048HО2Slave регистрации данных

Хост отправки:01 03 00 48 00 02 CRC

                     Адрес Функция код  Начальный адрес  Максимальная длина данныхCRCКод

Slave реагирования:01 03 04, 12, 45, 56 68 CRC

          Адрес Функция код  Количество байт возвращен Регистрации данных1Регистрации данных2 CRCКод

Иллюстрация с примерами: Чтобы скопировать модуль из0048Reach004DЗарегистрируйте данные (номер устройства модуля0x01):

Для передачи данных, как:01 03 00 48 00 06 45 де

Возвращенные данные:01 03 0C57 E4 09 D9 02 2D 00 00 03 40 03 D63F 17

Красный для передачи данных57 E4Соответствующая0048Зарегистрируйтесь, это напряжение.:0x57E4 = 22500Разделите100Со стороны225V, Данные каждого регистра2Байт, другие данные получены таким же образом, как формула расчета.

2, Функция код0x10: Запись многоканального регистра (пример очистки электроэнергии)

Пример: хост должен обрабатывать0000,0000Сохраните его на адрес000C,000DSlave register of (код адреса Slave is0x01)

Хост отправки:01 10 00 0C 00 02 04 00 00 00 00 F3 фа

       Адрес Функция код Начальный адресКол-во напишите регистрируетБайт рассчитывать Сохранение данных1 2 CRCКод

Slave реагирования:01 10 00 0C 00 02 81 сертификатом от сертификационной

       Адрес Функция код Начальный адресКол-во напишите регистрируетCRCКод
