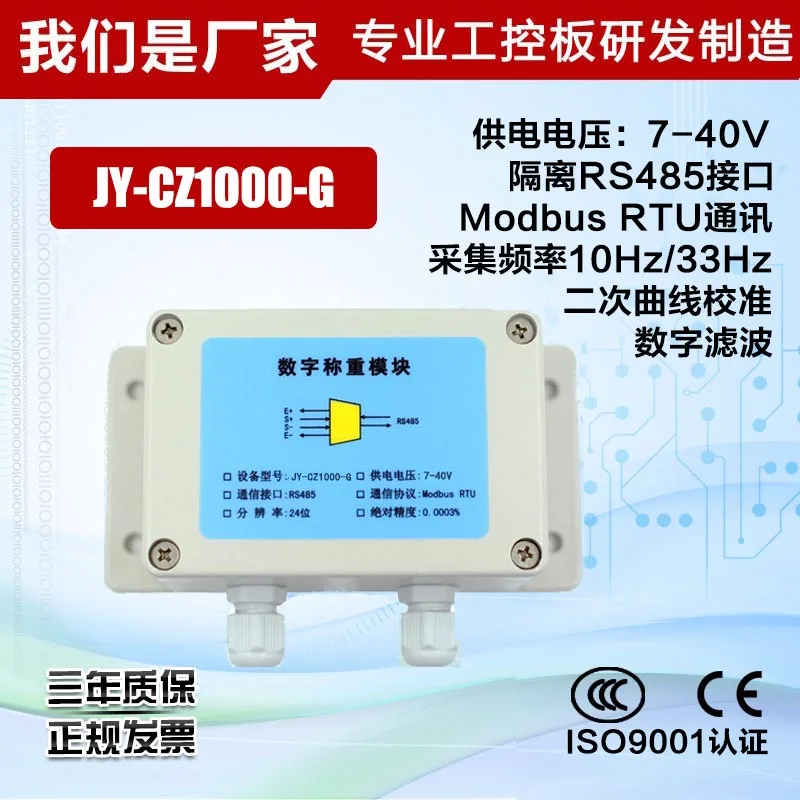

Односторонний Модуль взвешивания JYCZ1000G протокол modbus 24-битный AD изоляция

Модель 1: 2-точечный калибровки + изоляции 485 Серия весовых модулей выбор продукта ссылка: 通道数量 型号 通讯接口 采集频率 采集精度 曲线拟合校准方式 滤波 供电电压 1 路 JY-CZ1000-GN RS485 隔离 10/33 Гц 0.0003% 二次曲线abc + 5 点 + 2 点 是 7-40V 2 路 JY-CZ2000-GN RS485 隔离 10/33 Гц 0.0003% 二次曲线abc + 5 点 + 2 点 是 7-40V 4 路 JY-CZ4000-GN RS485 隔离 10/33 Гц 0.0003% 二次曲线abc + 5 点 + 2 点 是 7-40V 8 路 JY-CZ8000-GN RS485 隔离 10/33 Гц 0.0003% 二次曲线abc + 5 点 + 2 点 是 7-40V 1 路 JY-CZ1000-G RS485 隔离 10/33 Гц 0.0003% 2 点 是 7-40V 2 路 JY-CZ2000-G RS485 隔离 10/33 Гц 0.0003% 2 点 是 7-40V 4 路 JY-CZ4000-G RS485 隔离 10/33 Гц 0.0003% 2 点 是 7-40V 8 路 JY-CZ8000-G RS485 隔离 10/33 Гц 0.0003% 2 点 是 7-40V 1 路 JY-CZ1000 RS485 10/33 Гц 0.0003% 2 点 是 7-40V 2 路 JY-CZ2000 RS485 10/33 Гц 0.0003% 2 点 是 7-40V 4 路 JY-CZ4000 RS485 10/33 Гц 0.0003% 2 点 是 7-40V

 Примечание:

1. Количество каналов относится к количеству датчиков, к которым можно получить доступ 2. Метод калибровки кривого фитинга: a. Квадратичная кривая ABC + 5 точек + 2 точки относится к функции калибровки многоточечной кривой, нелинейной калибровки; B. 2-точечный калибровки относится к линейная калибровка. Примечание: 1. Количество каналов относится к количеству датчиков, к которым можно получить доступ 2. Метод калибровки кривого фитинга: a. Квадратичная кривая ABC + 5 точек + 2 точки относится к функции калибровки многоточечной кривой, нелинейной калибровки; B. 2-точечный калибровки относится к линейная калибровка. Информация о продукте Модуль сбора 1 канальной ячейки нагрузки на основе Modbus может быть подключен к 1 ячейке нагрузки на мост Wheatstone, преобразует Выходные сигналы датчика, такие как ± 5мв, ± 10мв, ± 20мв в цифровые количества, И затем Загрузите данные через RS485. Поддерживает стандартный протокол Modbus RTU и имеет функцию обнаружения времени связи, которая может использоваться вместе с другими устройствами, которые следуют протоколу Modbus RTU. Особенности Широкий источник питания (7-40 В) 1 способ взвешивания данных Поддержка RS485 связи изоляции Поддержка стандартного протокола Modbus-RTU Аппаратное обеспечение поддерживает до 255 адресов устройств Мощность изоляции Поддержка 2 точки калибровки 24 бит AD с высоким разрешением Поддерживает Квадратичный кривой фитинг для коррекции датчика нелинейности 0.0003% нелинейный навигатор Можно установить ширину фильтра и период выборки Основные параметры Модель изделия Описание адреса Адрес устройства состоит из DIP-адреса и основного адреса устройства. DIP-адрес переключателя: это пятизначный DIP-адрес переключателя. (Диапазон 0 ~ 31) Базовый адрес устройства: относится к адресам, установленным программным обеспечением, также называется офсетным адресом. Особые отношения: Адрес устройства = DIP-адрес переключателя + базовый адрес устройства (без DIP-переключателя устройства: адрес устройства = базовый адрес устройства). 1. Когда все пять кодов циферблата набраны в положение «ON», адрес «31»; 2. Когда все пять кодов циферблата набраны в положение «OFF», адрес «0»; 3. leftmost 1 является наименьшим бинарным битом. 4. Таблица адресов: Интерфейс высокой четкости

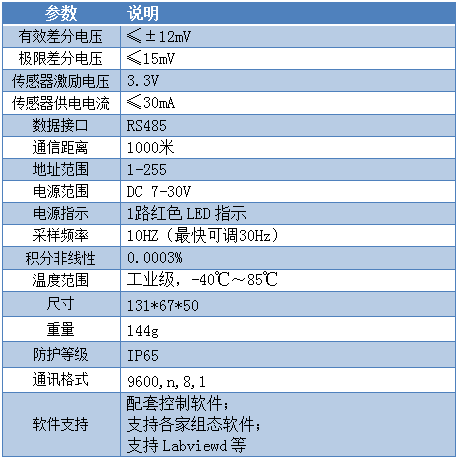

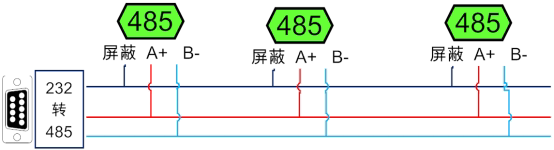

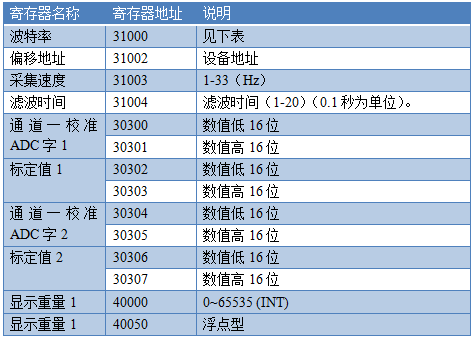

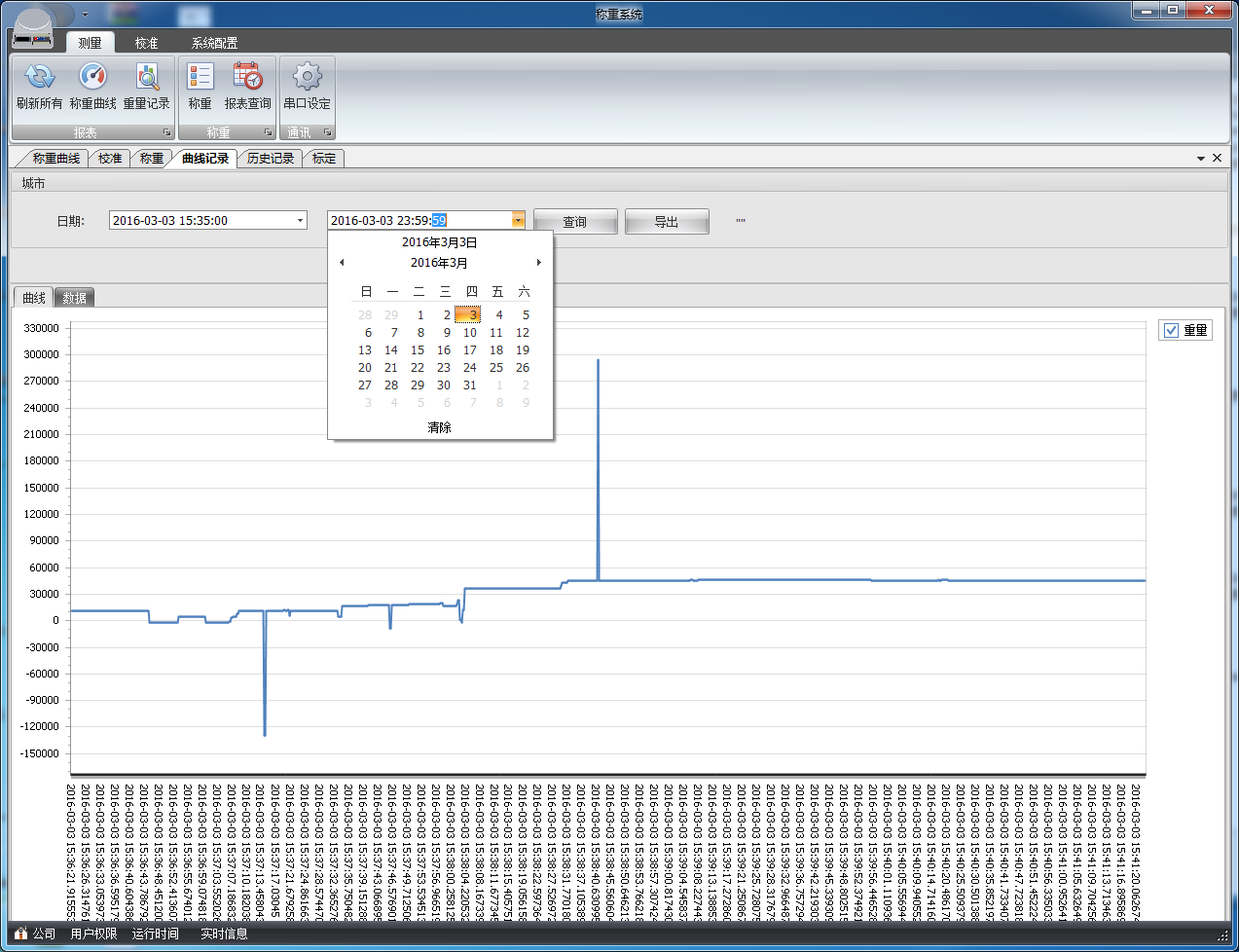

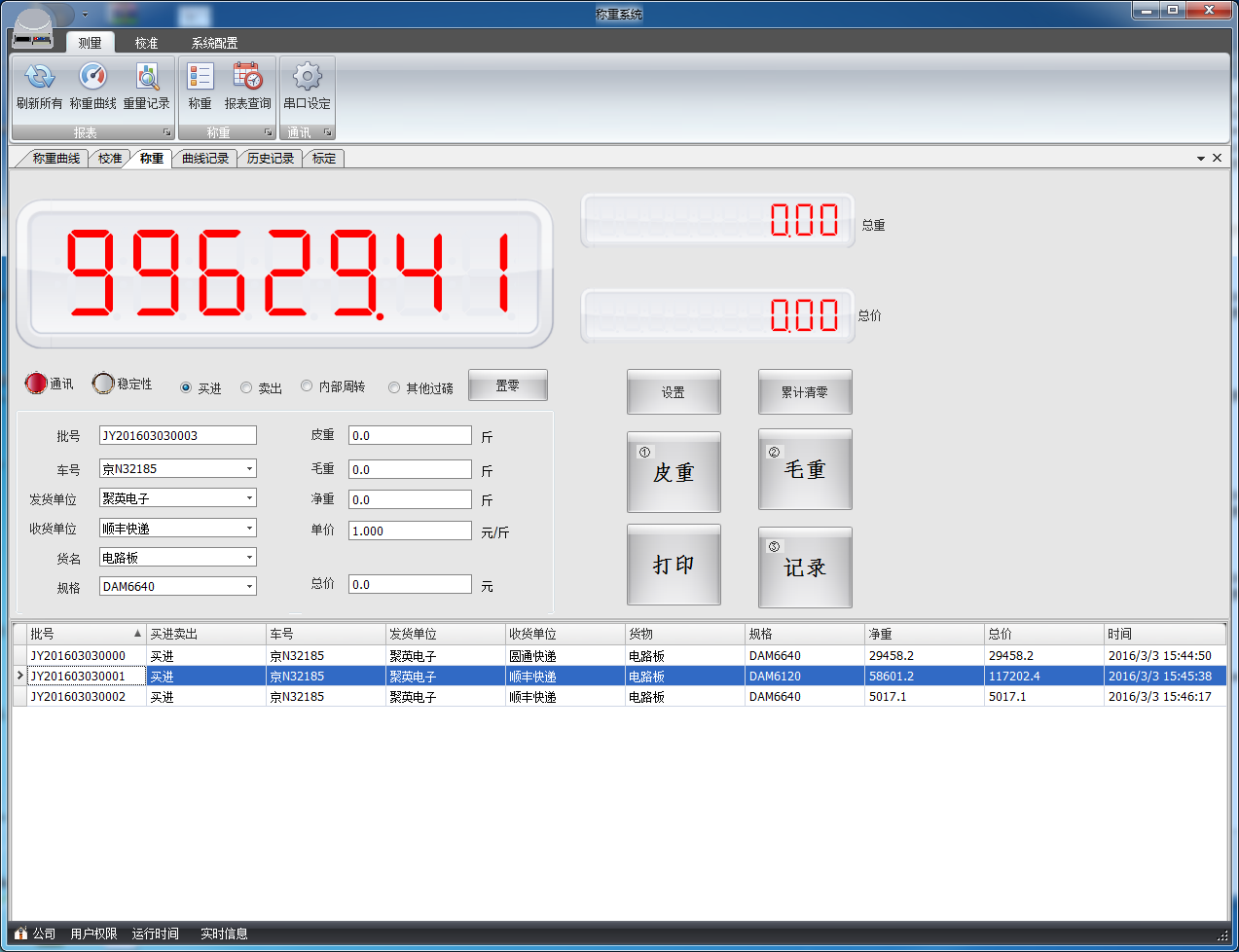

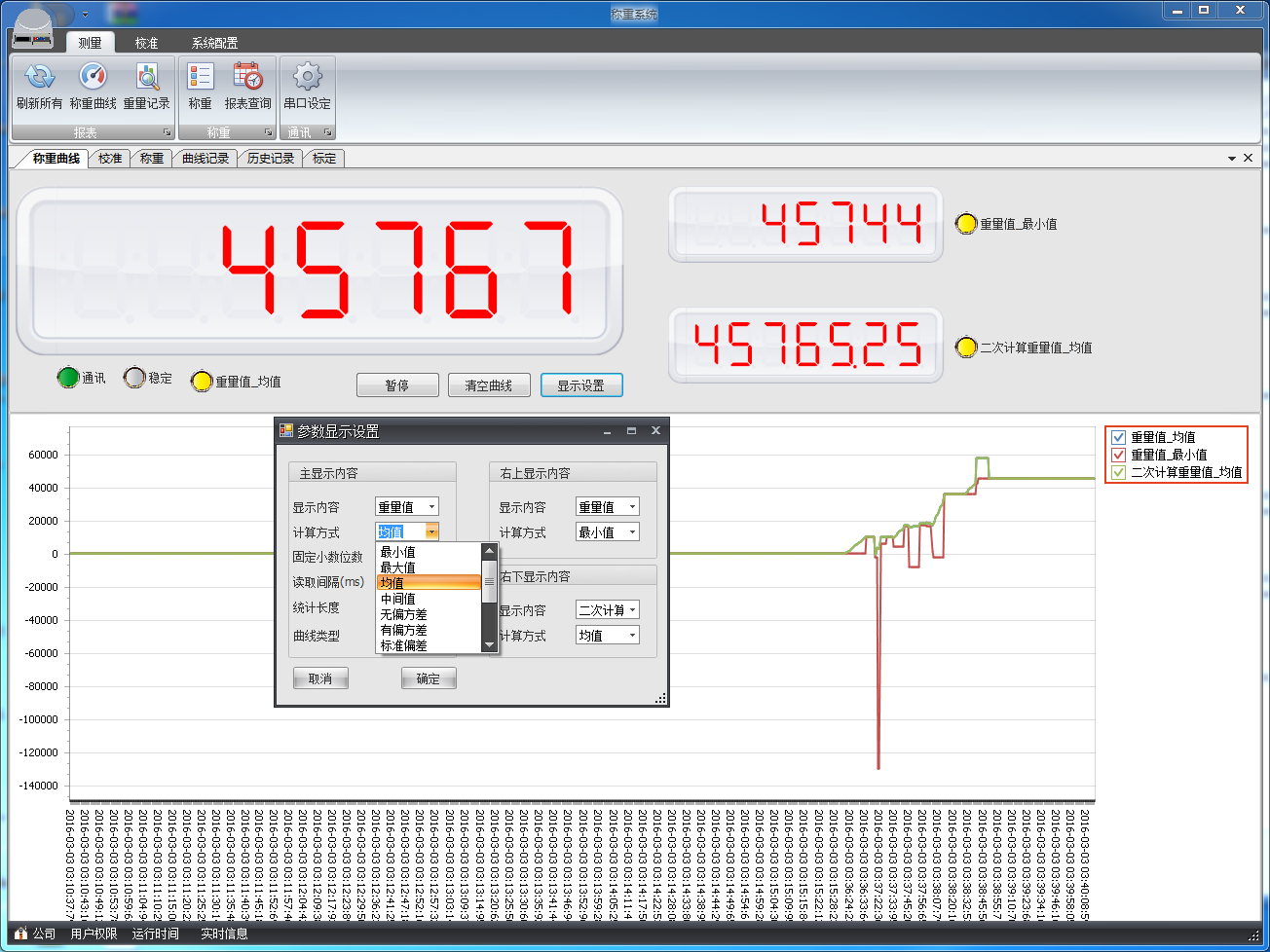

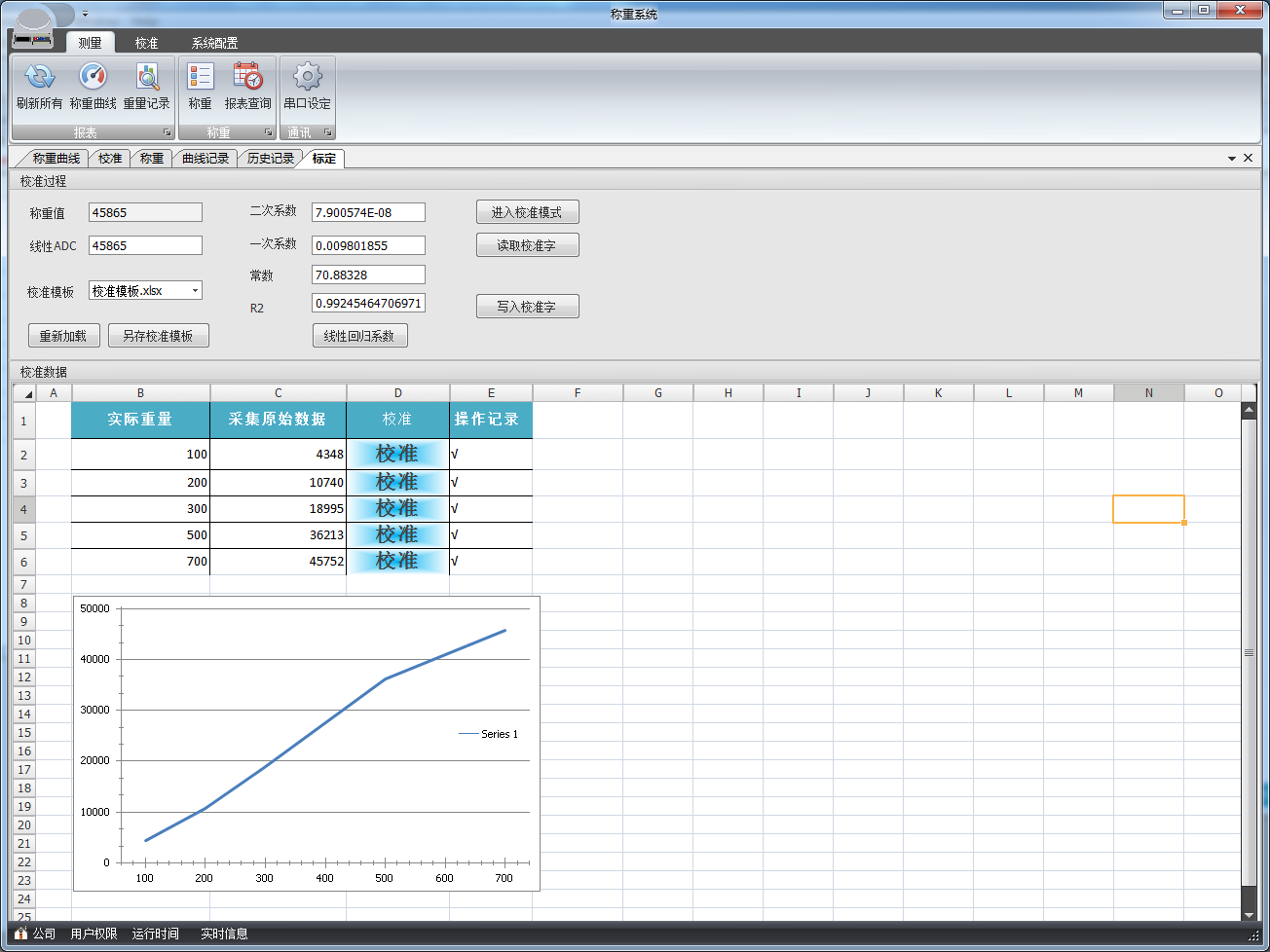

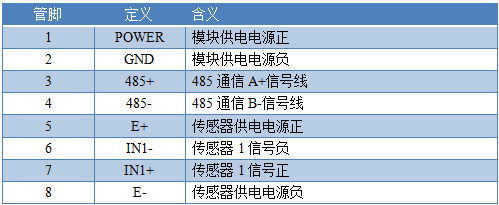

Схематическая схема линий подключения 485 уровня для нескольких модулей  Зарегистрировать Описание Эта ячейка нагрузки в основном является регистратором катушки, который в основном поддерживает следующие коды инструкций: Примечания: Подходит для: ①: Modbus устройство инструкции поддерживают следующие Modbus адреса: От 00001 до 09999 являются дискретными выходами (катушки) От 10001 до 19999 являются дискретными входами (контакты) От 30001 до 39999 являются входными регистрами (обычно Аналоговые входы) От 40001 до 49999 являются регистрами (защищены) В нем используется 5-разрядный код формат. Первый символ определяет тип регистра, а остальные 4 символа-адрес. Адрес 1 начинается с 0. Например, 00001 соответствует 0000. ②: Таблица соответствия стоимости бод Калибровка: 1. Откройте программное обеспечение "JYHgs.exe" и используйте калибровку и нелинейную калибровку в программном обеспечении для выполнения калибровочного теста Программный интерфейс: 1. Взвешивание записей 2. Установите дисплей 3. Фитнес калибровки 4. Кривая истории запросов

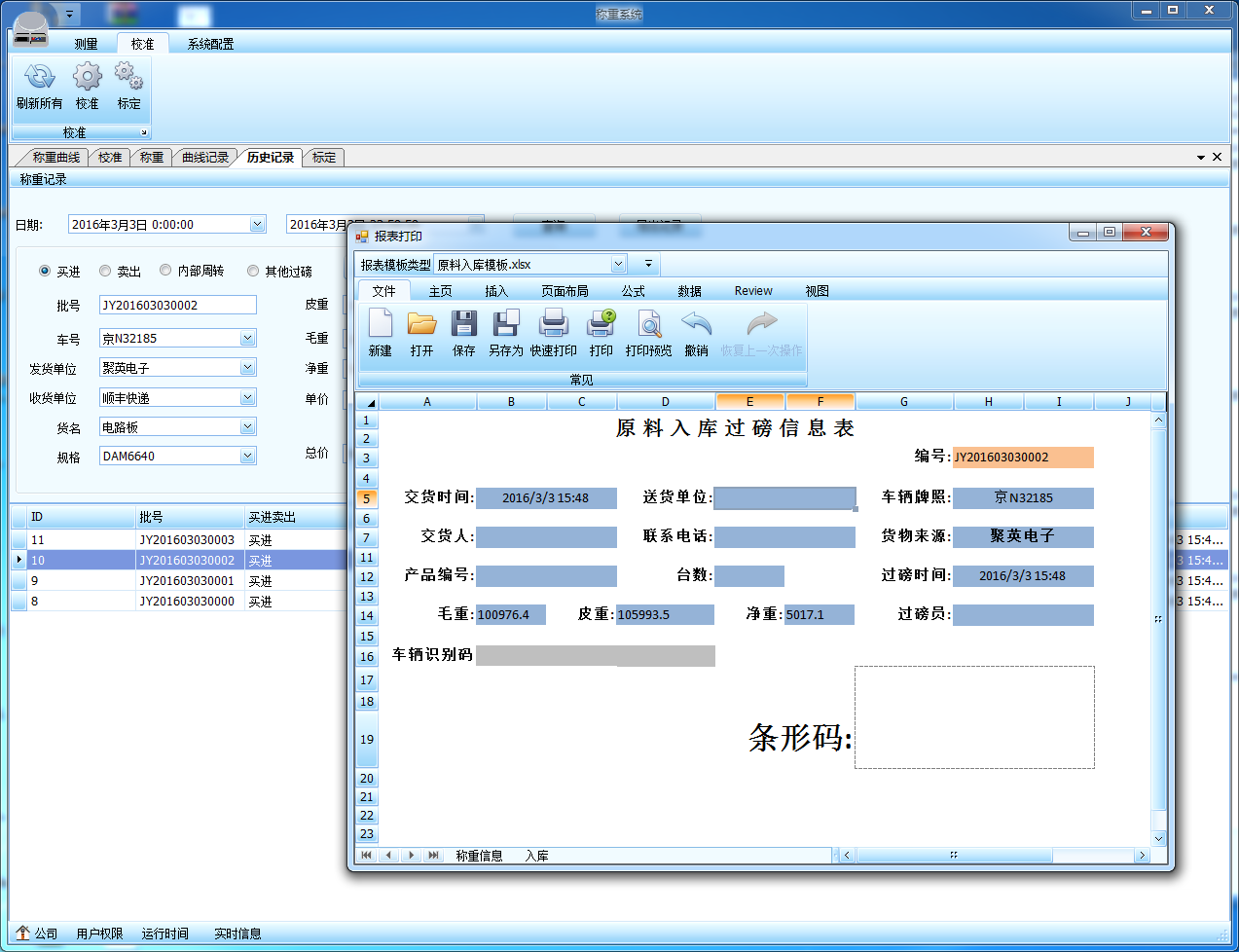

5. Печать доставки Примечание

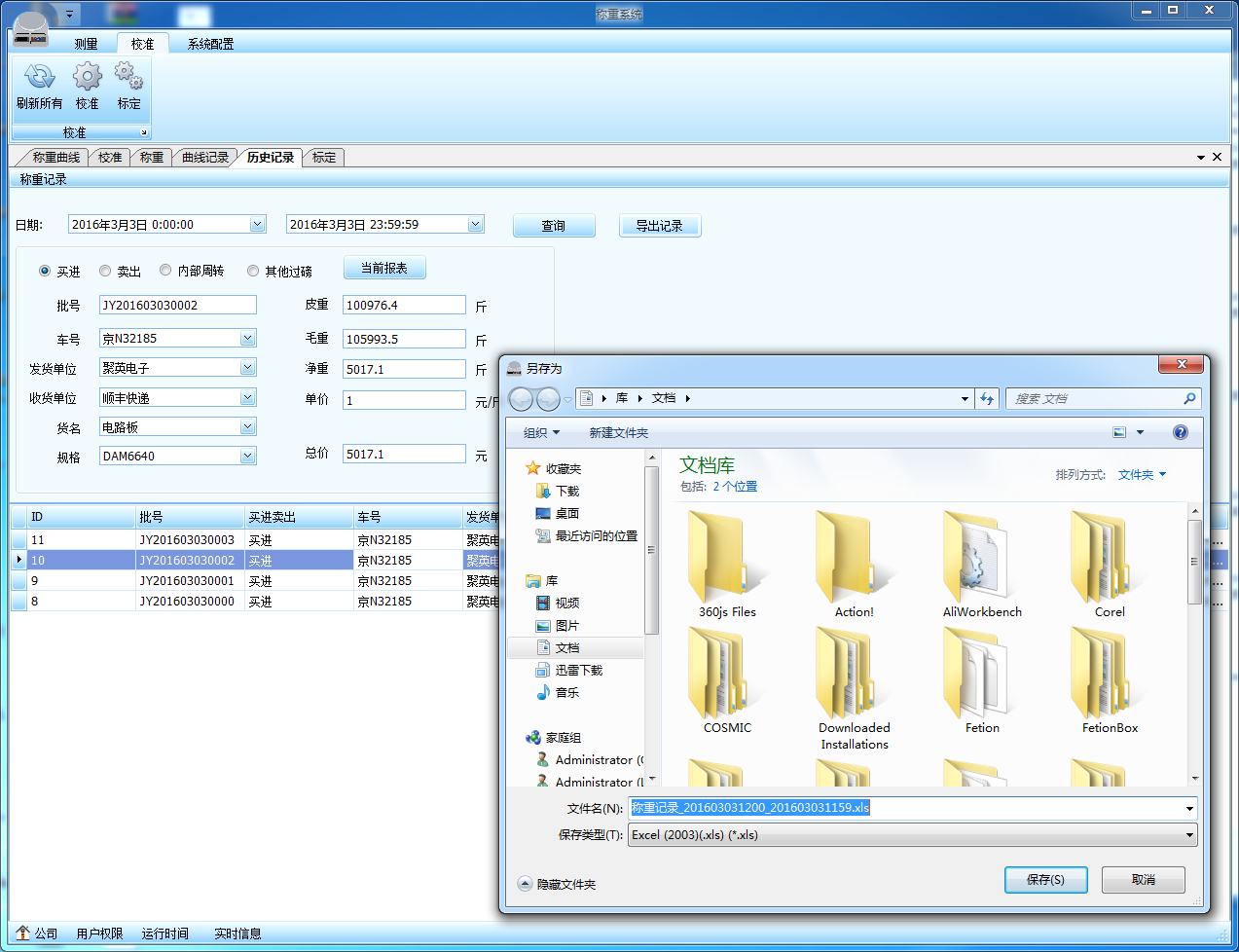

6. Экспорт отчета

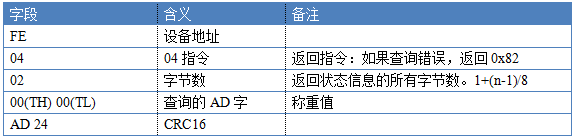

Связь инструкция пример Взвешивания запрос: Сделайте запрос в первую очередь взвешивания FE040000000125C5 Моделирование возврата информация: FE 04 02 00 00 AD 24 Общих неисправностей: 1. Индикатор включения питания включен, но программное обеспечение хоста не может подключиться к модулю: При возникновении этой проблемы, как правило, проверьте следующие ключевые моменты: 485 связь A, B линия подключения верна Правильный ли последовательный порт скорости передачи данных, стоп-бит и режим проверки Соответствует ли адрес DIP-переключателя устройства адресу, указанному в программном обеспечении хост-компьютера 485 длина следа без экранированного провода 2. Слово AD фиксируется на определенное большое значение, значение не изменяется с помощью датчика Сенсор ошибка соединения Датчик поврежден 3. AD word сильно колеблется и не может быть откалиброван или измерен Напряжение питания модуля низкое или пульсация большая Плохой сенсор проводки Следы датчика длинные и Неэкранированные Сенсор нагрузки работает нестабильно
