Плата драйвера модуля IGBT защита от перегрузки по току для высокоскоростной

Плата драйвера модуля IGBT защита от перегрузки по току для высокоскоростной

Эта приводная пластина представляет собой высокоскоростную изоляцию IGBT модуля драйвера пластины, особенно подходит для высокоскоростного полумоста IGBT модуля драйвера, также может быть применен к различным полумостовым, полным мостам, трехфазный инвертор мост цепи IGBT модуль драйвера.

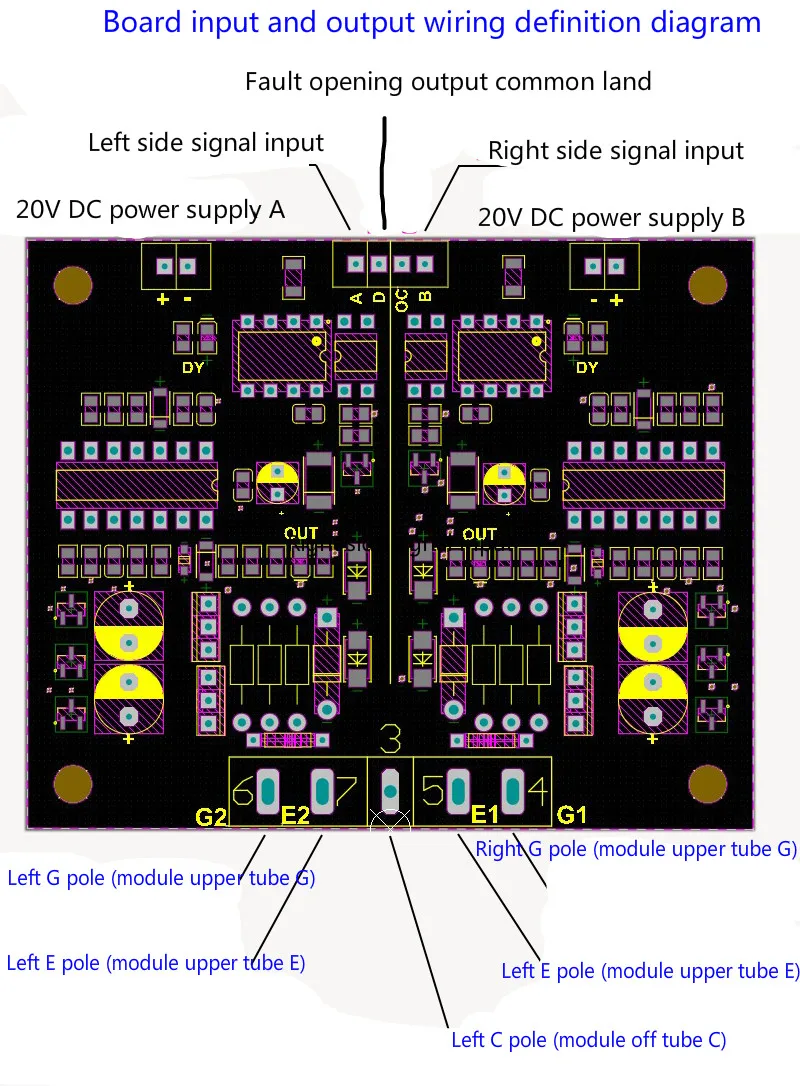

Это соединение с приводной пластиной и простое, это изображение будет использоваться, нужно только обратить внимание на то, что приводная пластина должна быть изолированным источником питания, источником питания для привода с индикатором мощности, Управляемая Пластина принимает рыночный драйвер модуля использование VCE больше напряжения слишком высока или когда нет проводящая плата драйвера модуля для обработки входного сигнала, выход сигнала неисправности в то же время, знать, что входной сигнал закрывает сигнал неисправности автоматически очищается.

Выход параметры
Максимальный выходной ток: 3A
Выходное напряжение: + 15 В/ -5 в (когда входной сигнал действителен, выход + модуль 15 в включен; Когда выходной сигнал закрыт, выход-5 В)
Время обнаружения слепых мест: 800-1us
Максимальная частота: частота использования рыночного IGBT составляет не более 200 кГц, большинство из них меньше 50KH, а частота приводной пластины может быть до 500K.
Не беспокойтесь о том, что скорость отклика приводная пластина. При проектировании продукта необходимо учитывать, что частота модуля слишком высока, а Нагрев-серьезная. Таким образом, не рекомендуется для того чтобы работать при слишком высокой частоты.

Примечание: Выход Отрицательный, когда выходные концы не подключаются, но есть выход сигнала времени слепого пятна.
