Регулируемый угол манометр V блок от 0 до 90 градусов мини измерительные

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Особенности: Использование: в фрезерном станке, рубашке, шлифовальной машине и сверлении с регулируемым углом на ноже, скрещенные или с другими приспособлениями будут заготовки после зажима заготовки, такие как обработка откосов, бурение косой и так далее.

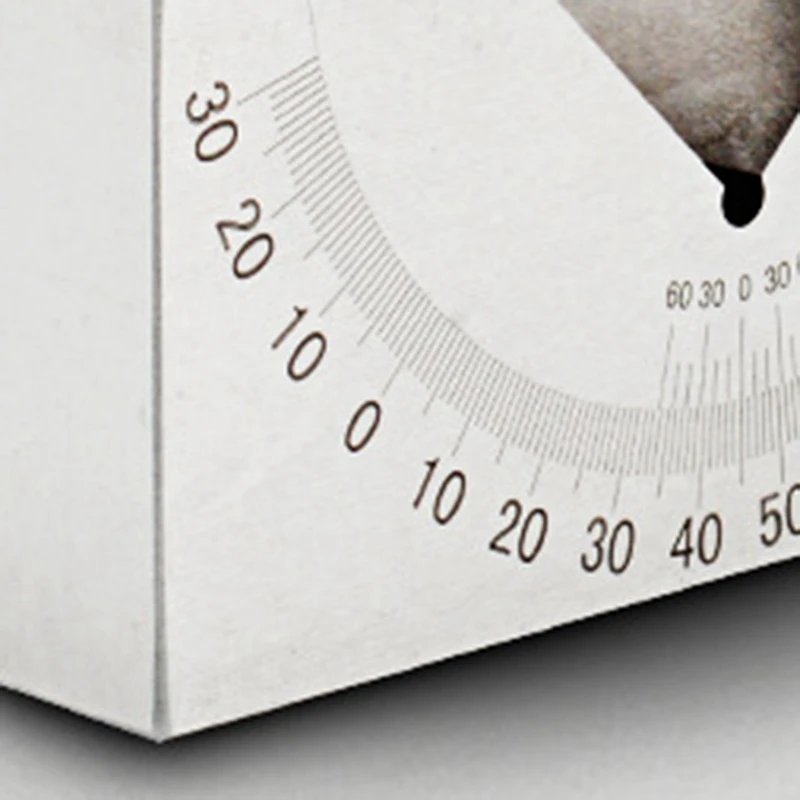

Использование: ⑴, Ослабьте винт, потяните v-образный блок вдоль основания вращения направляющего колеса, ищем целевой угол. ⑵, использование принципа считывания курсора, основной масштаб на индекс 1 °, индекс курсора 10'. Линия "0" на курсоре выровнена с линией "0" на основной шкале, чтобы указать, что плоскость измерения A параллельна вспомогательной плоскостью, а плоскость отсчета B перпендикулярна на опорную плоскость.
① Когда курсор «0» линии находится в правой части основной шкалы «0» линии, степень считывается курсором «0» линии, и счет считывается со шкалой справа от курсора «0» линии (Считывание такое же, как и штангенциркуль) градусов (°), минут ('), что A, B измерительная поверхность против часовой стрелки поворачивает угол.
② Когда курсор «0» линии слева от основной шкалы «0», градус считывается курсором «0», и счет считывается с левой шкалой курсора «0» линии. Прочитайте степень (°), точки ('). A, B измерение угла поворота по часовой стрелке. ③ Зарядное устройство После того, как угол настроен на целевое значение, затяните v-блок к основанию.
Это может быть курсор, указывающий бесступенчатый Угол регулировки наклона, а затем быть закреплен винтами, используется для создания различных фиксированных углов обработки, тестирования заготовок.
Сделай Сам: Металлообработка
Материал: сталь

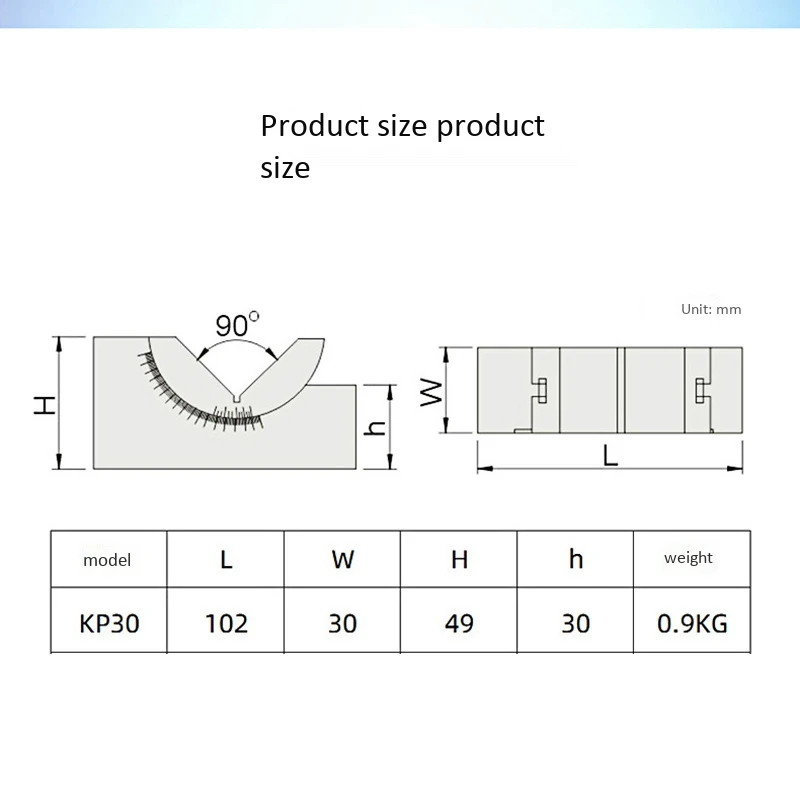

Тип: KP30
Цвет: серебро
Универсальный угломер: Универсальный конический транспортир
Измерительные инструменты: Регулируемый угловой датчик
Регулируемая угловая Накладка: Угловое устройство
Угловые датчики: измерительный инструмент
Регулируемый Датчик: измерительные приборы
Регулируемый угол GaugeBlock: угловая линейка
Область применения: токарный фрезерный станок
Никелированный, параллелизм ржавчины и вертичность точность шлифования каждой рабочей поверхности до 0,01 мм.
Основные технические показатели:
(1) Когда измерительная поверхность A параллельна основной поверхности, а измерительная поверхность B перпендикулярна плоской датума, линия «0» курсора не совпадает с основной шкалой «0» больше 3', И кривизна обоих концов курсора отличается от основной шкалы степень совпадения не больше 5'; с другой стороны, затяните винт так, чтобы основная шкала 0 ° линия и курсор "0" линия выравнивания, Параллелизм поверхности измерения и опорной плоскости не превышает 0,01 мм, поверхность измерения B и вертикальная плоскость не более 0,01 мм
⑵ В фиксированном состоянии погрешность индикации регулируемого угла не превышает ± 10
Посылка в комплект входит:

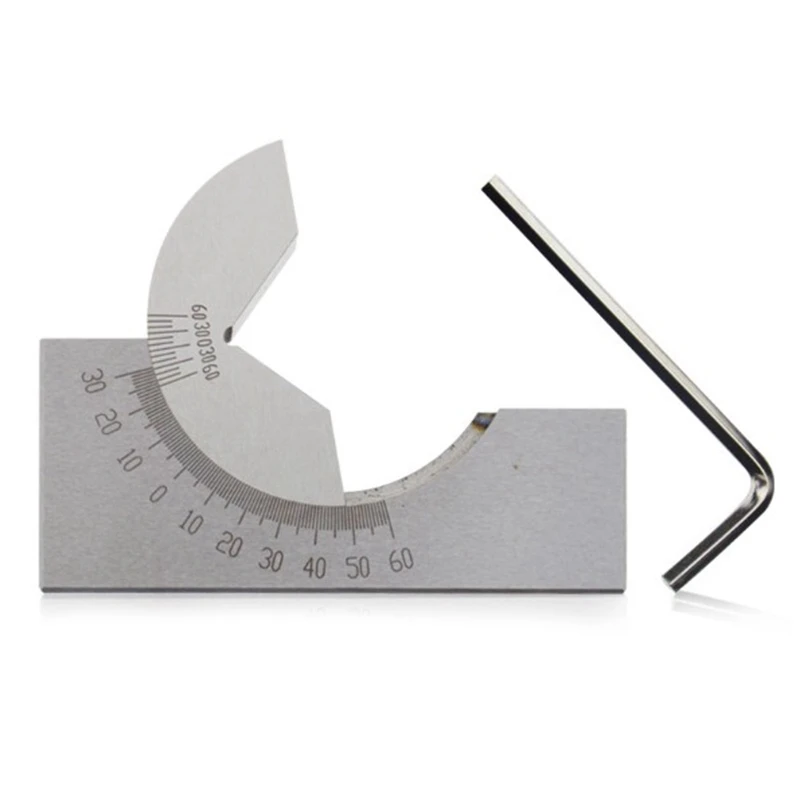

1 * Регулируемый угловой блок
1 * ключ, дюймовый стандарт
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
