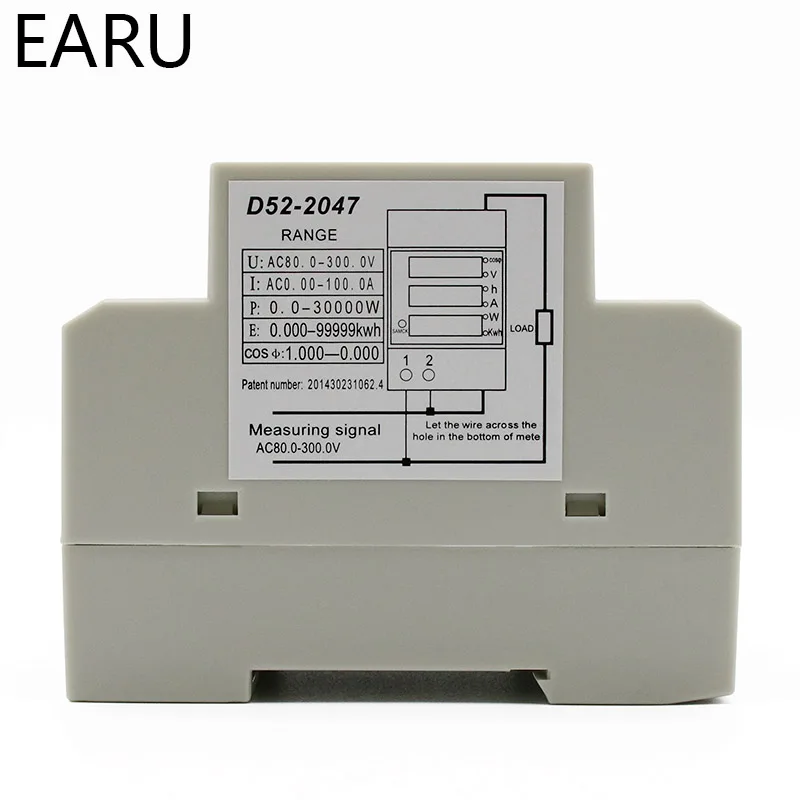

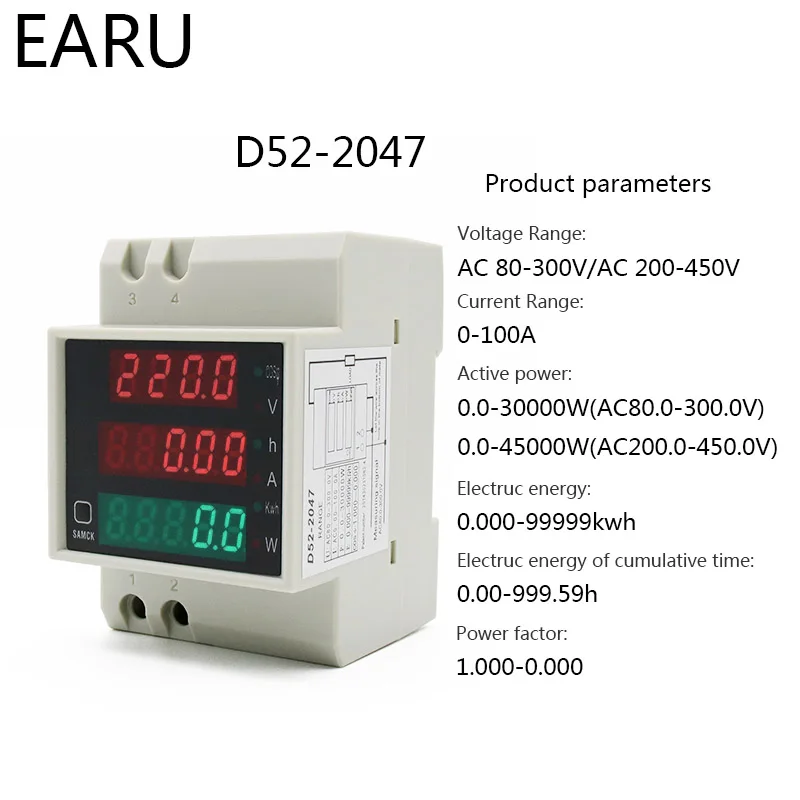

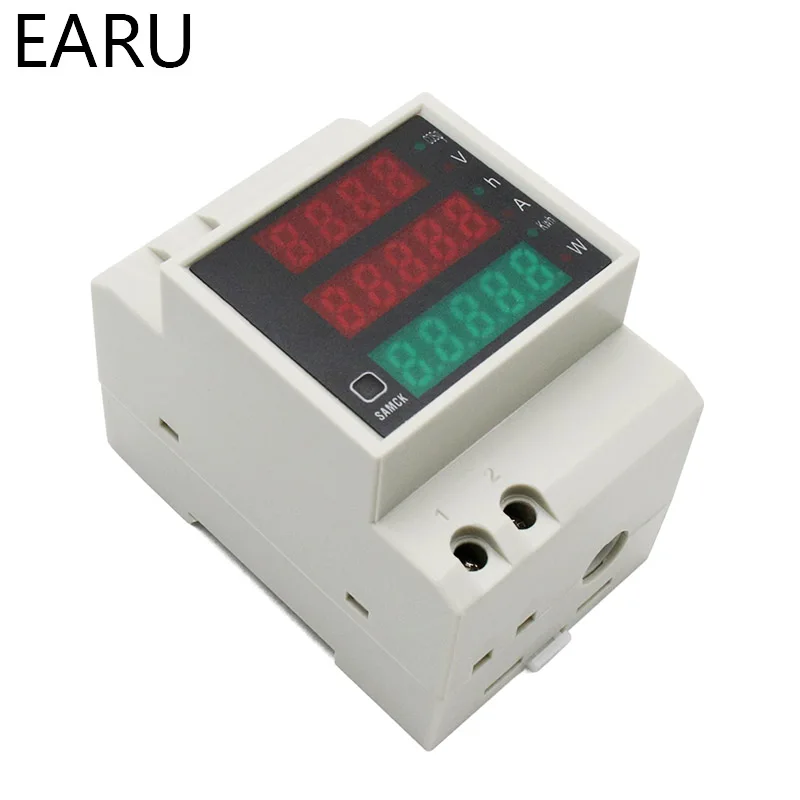

D52-2047 din-рейку Многофункциональный цифровой измеритель может измерять напряжение переменного тока, переменный ток, коэффициент мощности, активная мощность, электрическую энергию и электрическую энергию кумулятивного времени.

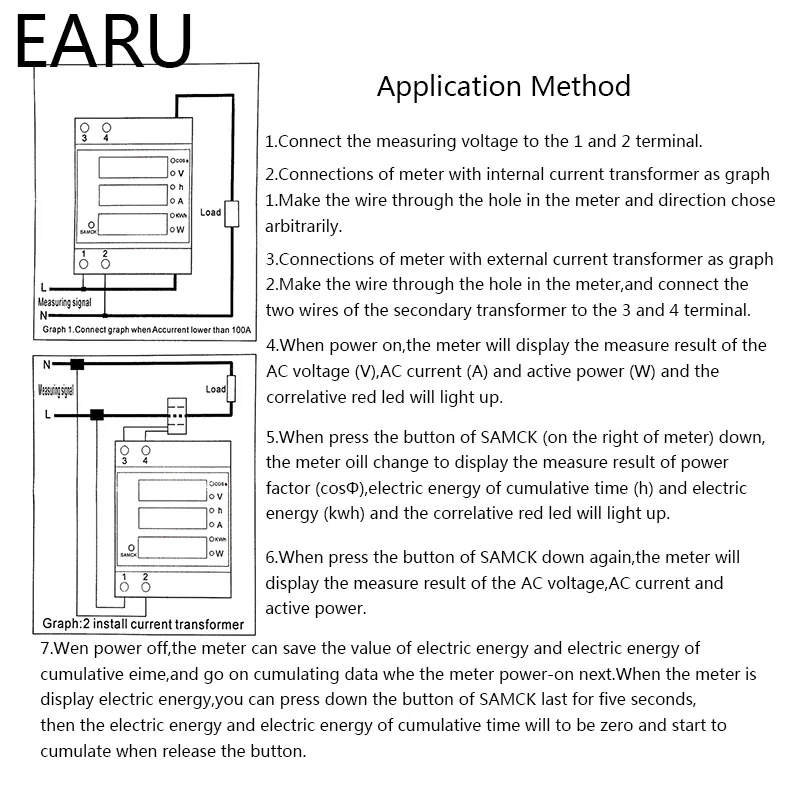

Применение метод:

1. Подключите измерительное напряжение к терминалу 1 и 2.

2. Соединения счетчика с трансформатором внутреннего тока как диаграмма 1. Сделать провод через отверстие в измерителе и выбранное направление произвольно.

3. Соединения счетчика с трансформатором внешнего тока в качестве Графика 2. Сделайте провод через отверстие в измерителе и Подключите два провода вторичного трансформатора к 3 и 4 клеммам.

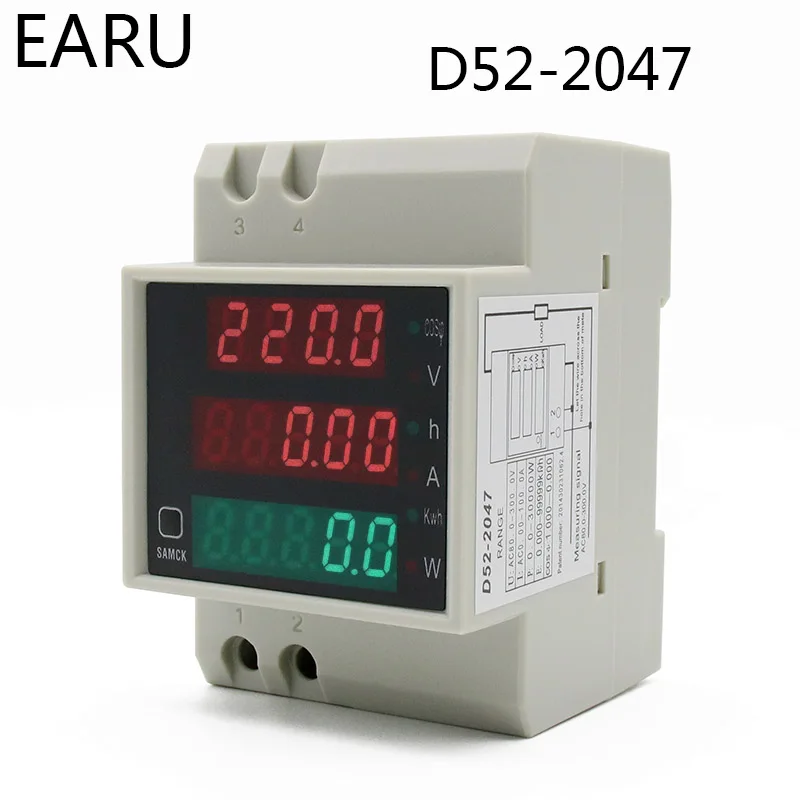

4. При включении индикатор отображает результат измерения напряжения переменного тока (в), переменного тока (а) и активной мощности (Вт), а также красный корреляционный светодиодный светильник.

5. При нажатии кнопки SAM CK (справа от метра) вниз, счетчик изменится, чтобы отобразить результат измерения коэффициента мощности (cosΦ), электрической энергии кумулятивного времени (h) И электрическая энергия (кВтч) и красный корреляционный светодиодный светильник.

6. При повторном нажатии кнопки SAM CK вниз счетчик отобразит результат измерения напряжения переменного тока, переменного тока и активной мощности.

7. При выключении, счетчик может сохранить ценность электрической энергии и электрической энергии кумулятивного времени, и перейти на кумуляции данных, когда счетчик питания-на следующий. Когда счетчик показывает электрическую энергию, вы можете нажать кнопку SAM CK в течение пяти секунд, затем электрическая энергия и электрическая энергия кумулятивного времени будут равны нулю и начнут накапливаться, когда отпустите кнопку.

Посылка включает в себя:

1xD52-2047 DIN-rail Многофункциональный цифровой измеритель
