Глава I информация о продукте

I. Краткая информация

MB16DI16RO 16Модуль ввода переключателя цепи и 16-сторонний модуль релейного выхода могут собрать 16 сигналов ствола или влажного узла (активный или Пассивный вход); Как сухой контакт вход или вход датчика (NPN или PNP), jumper common положительный или отрицательный вход может быть установлен; Как активный вход, полярность автоматического преобразования не требует перемычки; 16-way реле может быть контролируется MODBUS bus. Модуль использует Modbus-RTU коммуникацию и может непосредственно адаптироваться к PLC, DCS и различным программным обеспечением внутренней конфигурации.

Входные и релейные входы переключателя, вход питания, RS485 коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляя все виды серийного режима и помех общего режима, и обеспечивая надежную работу модуля.

Две. Характеристика

1. Протокол Modbus-RTU принимается.

2. Получение сигнала, релейный выход, источник питания и электрические сигналы связи RS485 изолированы друг от друга.

3. RS485Выходной интерфейс сигнала связи обеспечивает двойную защиту от перенапряжения и перегрузки по току.

4. Тип входного сигнала и формат связи могут быть установлены программным обеспечением.

5. Мощность защита от обратной полярности.

6. Гибкие настройки открытого сигнала

1) При подключении к активному входу, открытый сигнал может быть вход как для общего-Ян, так и для общего-Инь одновременно.

2) При наборе для сухого входного контакта просто подключите короткий входной сигнал DI к публичному концу DI.

Три. Технический индекс

Проект

Параметр

Входной сигнал

1Входной канал: 16 ствол или мокрый узел переключатель вход

2Тип сигнала: Автоматическая идентификация входной полярности общего Инь или общего анода

3Уровень сигнала: высокий уровень (10 В ~ 30 В) и низкий уровень (0 В ~ 3 В)

4.Частота дискретизации: 1000 Гц

5.Защита от изоляции напряжения: 1000 в

Выходной сигнал

1Выходной канал: 16 часто открытых релейных выходов

2Грузоподъемность: Сопротивление нагрузке 250 В/3A Индуктивная нагрузка 250 В/1 А

3.Защита от изоляции напряжения: 1000 в

Связь выход

1Связь протокол: MODBUS-RTU

2Тип интерфейса: Изолированная связь RS485, выходной интерфейс с использованием перенапряжения и перегрузки по току двойной защиты

3Скорость передачи данных: 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps.

38400bps57600bps, 115200bps

4Проверка бит: Нет проверки, даже проверки, нечетная проверка

5Настройки: адрес модуля, скорость передачи данных, проверка битов через настройки программного обеспечения

6Расстояние связи: @ 9600bps 1200m

7.Защита электрической изоляции: 1000 в

Размер модуля

Индивидуальный Размер модуля: 145 мм * 90 мм * 40 мм

Установка режим

1.Руководство по установке: Стандартная 35 мм DIN руководство по установке

2.Фиксация винта (длина и ширина): 135 мм * 70 мм

Рабочая среда

Температура: - 10 ~ + 55 C Влажность: 35 ~ 85% (без росы)

Рабочая источника питания

1Напряжение источника питания: 10 В ~ 30 в широкий диапазон питания, с защитой от полярности источника питания

2Потребляемая мощность: менее 6 Вт

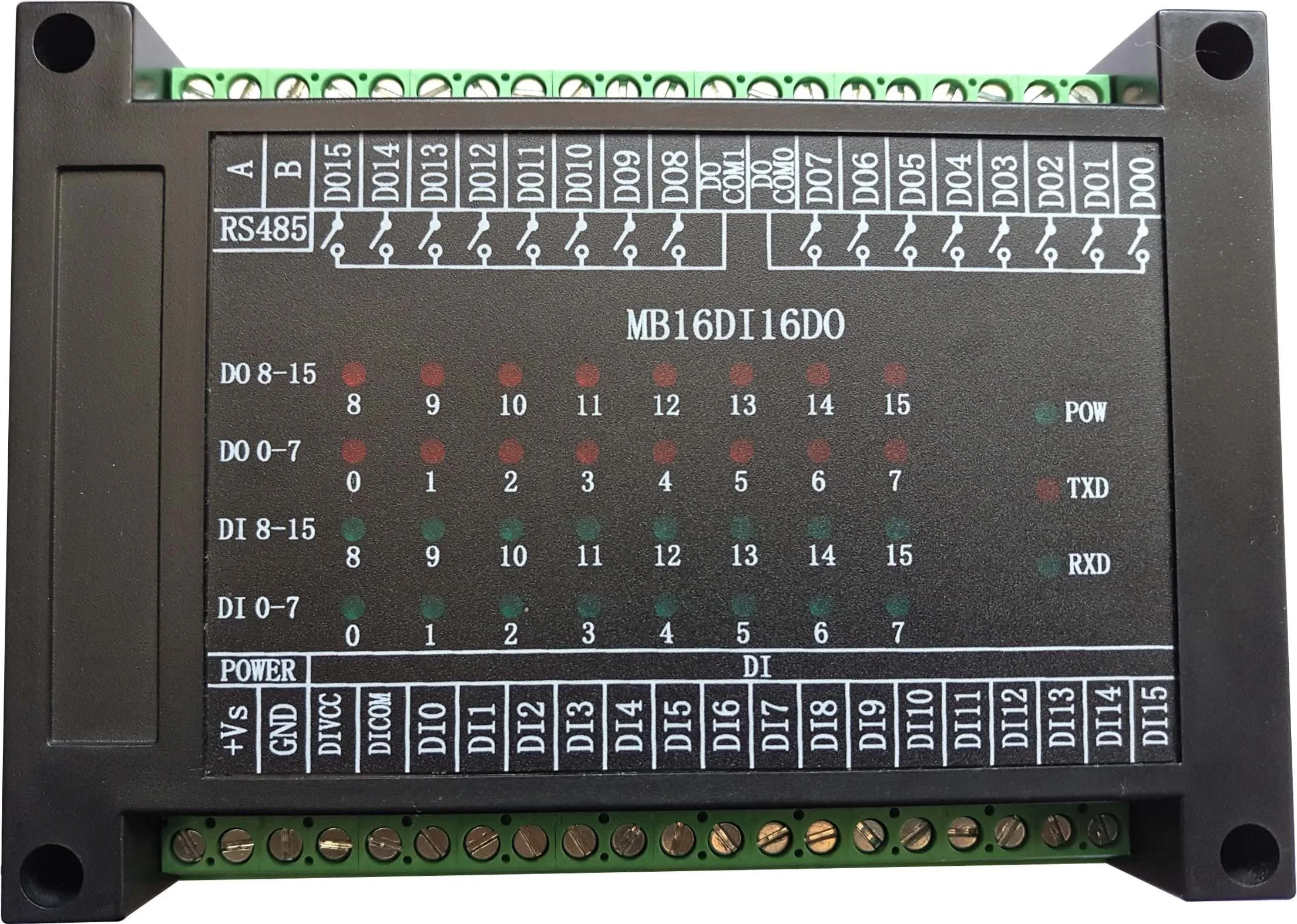

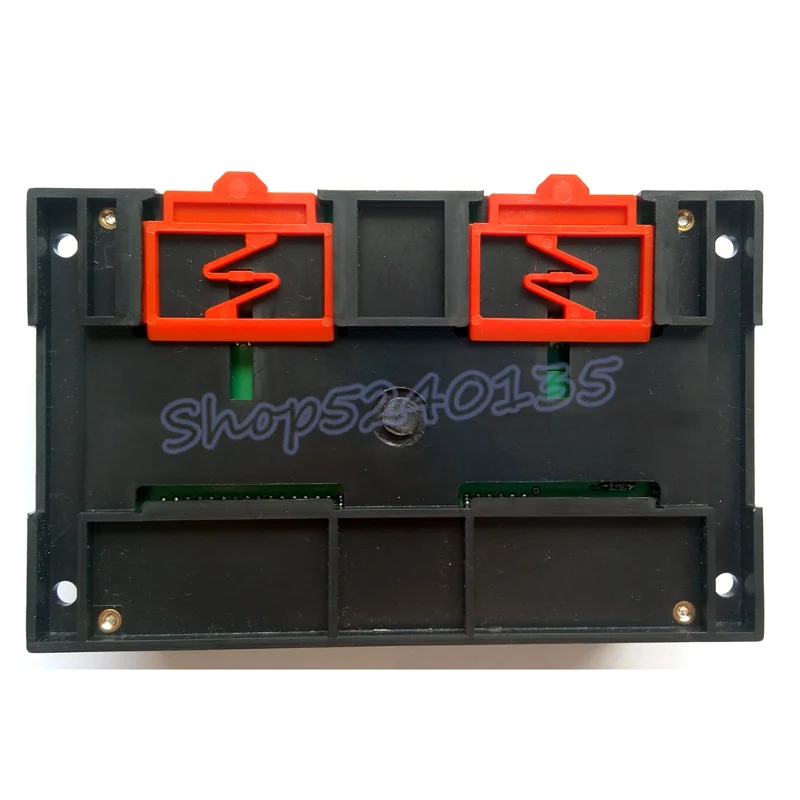

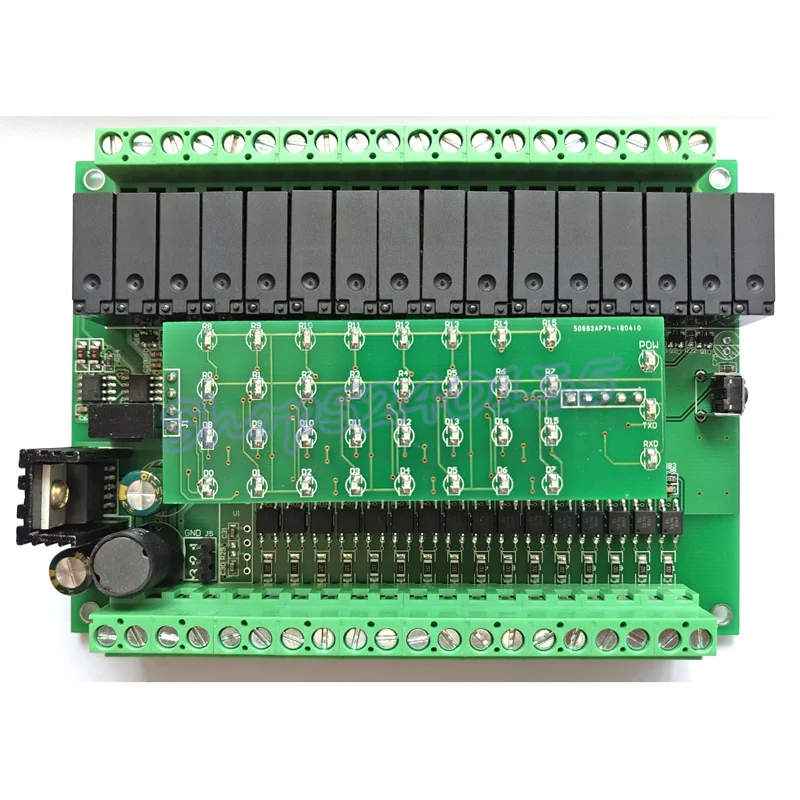

Четыре. Внешний вид изделия

Пять. Модуль периферийных Монтажная схема

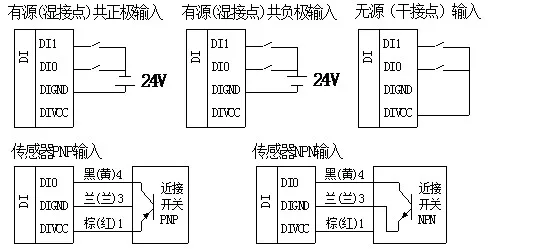

1. Переключайте входные инструкции по подключению

2. Выходное соединение реле (нормальное открытие)

3. Подключение связи и источника питания

Шесть. Описание индикатора модуля и функции переключения

1. POW/комплект;Модуль индикация рабочего состояния

A.Зеленый светильник: модуль работает. B. Красный светильник: модуль имеет параметры конфигурации, необходимо перезаряжать.

2. TXD/RXD:Связь индикация состояния

A.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль отправляет данные

C.Всегда горит зеленый свет: передача данных + и связь с данными RS485 переключается или отключается.

3. Левый переключатель сброса использования модуля

1) Когда параметры связи (адрес модуля, скорость передачи данных, контрольный бит) не известны или параметры связи установлены неправильно, решение заключается в том, чтобы сбросить параметры связи; мы удерживаем переключатель сброса с зажимом и не открываем его. Через пять секунд модуль [POW/SET] красный индикатор загорается, и переключатель сброса открывается. В это время параметры связи были сброшены, пока блок питания модуля отключен. После перезапуска параметры связи модуля были сброшены.

2) Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600 бит/с, контрольный бит: нет.

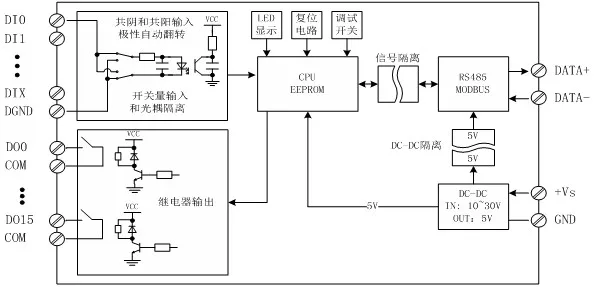

Семь. Схема блок-схема

Вторая главаModbusОписание протокола регистрации и связи

I. Коды функций MODBUS поддерживаются модулями

Тип регистра

Функция код

Функция описание размера

Катушка регистр

0x01H

Прочитайте один или несколько регистров катушек

0x05H

Написать катушки регистр

0x0FH

Напишите один или несколько регистров катушек

Под открытым небом в реестр

0x02H

Прочитайте один или несколько открытых регистров

Вход регистр

0x04H

Чтение одного или нескольких входных регистров

Держите регистр

0x03H

Чтение одного или нескольких фиксаторов

0x06H

Запись данных в журнал hold

0x10H

Запись одного или нескольких данных в журнал hold

Две. Зарегистрировать определение Описание

1. Регистры катушек (функциональные коды могут быть использованы:0x01H,0x05H,0x0FH)

Адрес

Параметр

Прочитать/Пишите

Минимальная величина

Максимальное значение

Объяснить

00001

RO0

Чтения и записи

0

1

Релейный выход0

00002

RO1

Чтения и записи

0

1

Релейный выход1

00003

RO2

Чтения и записи

0

1

Релейный выход2

00004

RO3

Чтения и записи

0

1

Релейный выход3

00005

RO4

Чтения и записи

0

1

Релейный выход4

00006

RO5

Чтения и записи

0

1

Релейный выход5

00007

RO6

Чтения и записи

0

1

Релейный выход6

00008

RO7

Чтения и записи

0

1

Релейный выход7

00009

RO8

Чтения и записи

0

1

Релейный выход8

00010

RO9

Чтения и записи

0

1

Релейный выход9

00011

RO10

Чтения и записи

0

1

Релейный выход10

00012

RO11

Чтения и записи

0

1

Релейный выход11

00013

RO12

Чтения и записи

0

1

Релейный выход12

00014

RO13

Чтения и записи

0

1

Релейный выход13

00015

RO14

Чтения и записи

0

1

Релейный выход14

00016

RO15

Чтения и записи

0

1

Релейный выход15

2.      Дискретный вход Регистрация(Код функции может быть использован:0x02H)

Адрес

Параметр

Прочитать / Пишите

Минимальная величина

Максимальная

Объяснение

10001

DI0

Только для чтения

0

1

Переключатель входного канала 0

10002

DI1

Только для чтения

0

1

Переключатель входного канала 1

10003

DI2

Только для чтения

0

1

Переключатель входного канала 2

10004

DI3

Только для чтения

0

1

Переключатель входного канала 3

10005

DI4

Только для чтения

0

1

Переключатель входного канала 4

10006

DI5

Только для чтения

0

1

Переключатель входного канала 5

10007

DI6

Только для чтения

0

1

Переключатель входного канала 6

10008

DI7

Только для чтения

0

1

Переключатель входного канала 7

10009

DI8

Только для чтения

0

1

Переключатель входного канала 8

10010

DI9

Только для чтения

0

1

Переключатель входного канала 9

10011

DI10

Только для чтения

0

1

Переключатель входного канала10

10012

DI11

Только для чтения

0

1

Переключатель входного канала11

10013

DI12

Только для чтения

0

1

Переключатель входного канала12

10014

DI13

Только для чтения

0

1

Переключатель входного канала13

10015

DI14

Только для чтения

0

1

Переключатель входного канала14

10016

DI15

Только для чтения

0

1

Переключатель входного канала15

3.      Удерживающий регистр (функциональные коды могут использоваться:0x03H,0x06H,0x10H)

Адрес

Параметр

Прочитать / Пишите

Минимальная величина

Максимальная

Объяснение

40065

Тип оборудования

Только для чтения

0

256

26(MB16DI16ROМодуль)

40066

Состояния оборудования

Только для чтения

0

0x0101

Bit4: Кнопка сброса статус

Bit0: Флаг запроса сброса модуля

40067

Модуль напряжения

Только для чтения

0

300

0,0-29,9 V

40069

Версия продукта

Только для чтения

0

65535

Аппаратная версия ( Высокая 8 Биты) +Версия программного обеспечения ( Низкая 8 Биты )

40070

Информация о товаре

Только для чтения

0

65535

Круглый год ( Высокая 8 Знака после запятой) +Номер серии ( Низкая 8 Знака после запятой )

40071

Адрес модуля

Прочитать / Пишите

1

247

1 (По умолчанию)

40072

Скорость передачи данных

Прочитать / Пишите

0

7

0 (1200) 1 (2400) 2 (4800) 3 (9600)По умолчанию4 (19200), 5 (38400) 6 (57600) 7 (115200)

40073

Контрольные цифры

Прочитать / Пишите

0

2

0 (Нетчетности.)По умолчанию1 (Даже паритет), 2 (Нечетность )
