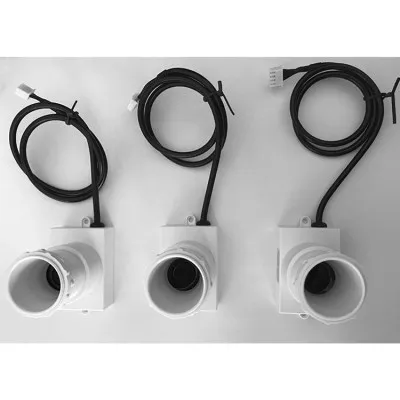

DJLK-003B2 V1.0Интегрированная Водонепроницаемая серия трансивера

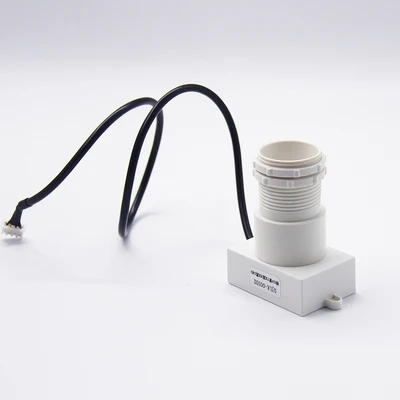

Высокопроизводительный водонепроницаемый модуль

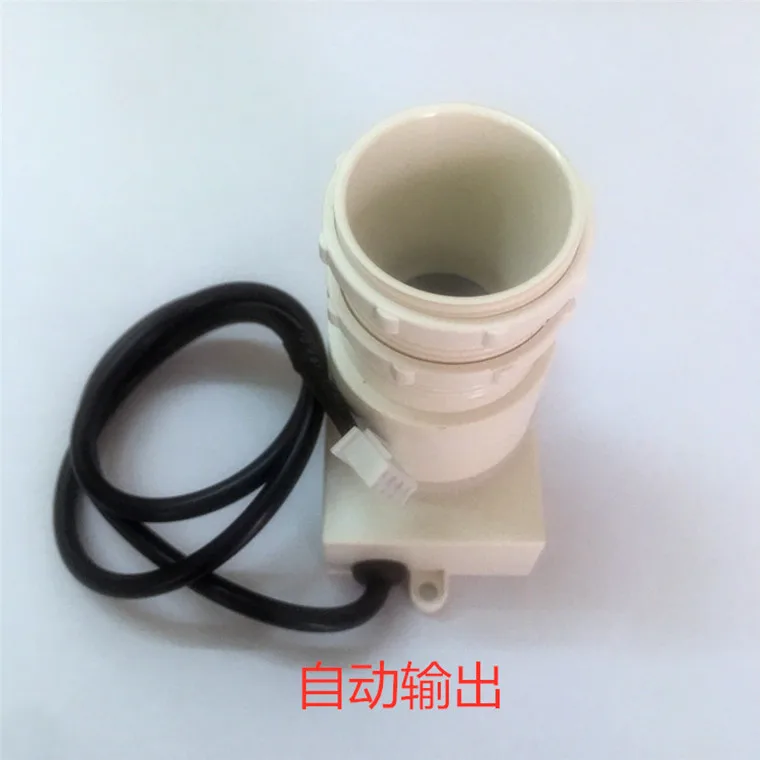

DJLK-003B2 V1.0Водонепроницаемый модуль серии, он принимает закрытый зонд со встроенным приемником и приемником, зонд с определенной степенью

Уровень пыленепроницаемости и водонепроницаемости, подходит для влажных, плохих случаев измерения. Водонепроницаемый корпус с небольшим углом, это высокопроизводительный продукт с простой работой. Коммерческие функциональные модули с высокой надежностью.

Ультразвуковой модуль использует воздух как среднюю для распространения, Бесконтактное определение цели и диапазон, датчик s, который обнаруживает объекты в области. Этот датчик не будет зависеть от цвета или других визуальных особенностей обнаруженного объекта. Ультразвуковой Датчик посылает высокочастотную звуковую волну для обнаружения в окружающей среде, одновременно получая ультразвуковое эхо, передаваемое и отраженное от окружающих объектов, через обработку эхо-времени, соответствующий сигнал передачи данных с помощью датчика.Ультразвуковой датчик

Измерение расстояния

Нужно 100% измерить надежное и стабильное значение расстояния, испытанный объект должен быть в пределах эффективного диапазона датчика. Большинство пользователей считают, что датчик также может быть измерен в слепой области или за пределами диапазона измерений. Из-за физических свойств ультразвуковой волны, для различных объектов измерения, компания Dianjinlian не гарантирует точность измерения значения расстояния.

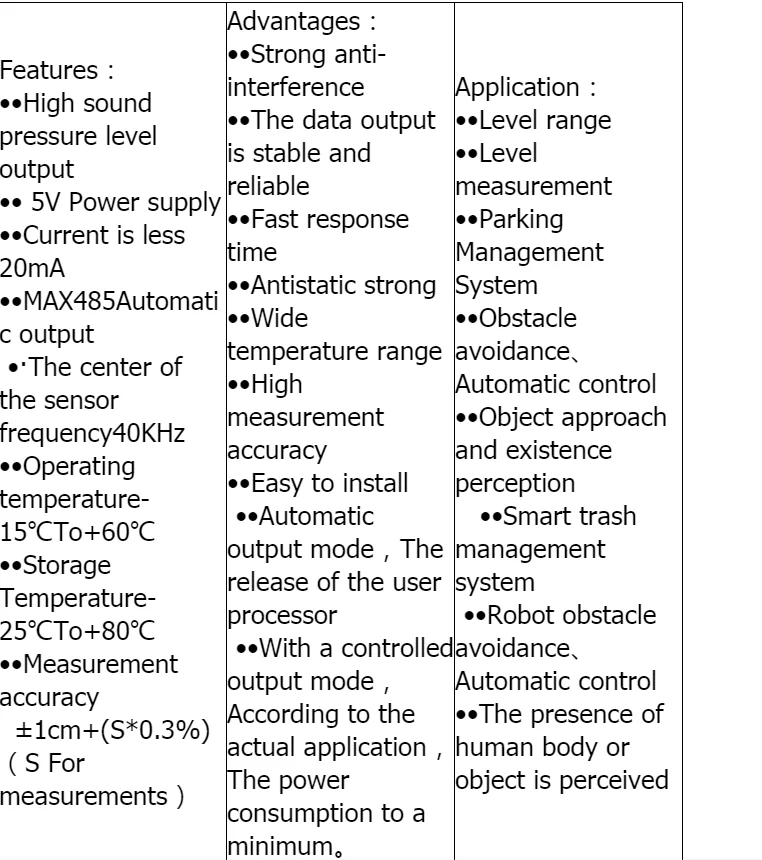

Основные параметры

Элемент параметра"

DJLK-003B V1.0

Блок

Примечание

Входное напряжение

5

V

Постоянный ток

Рабочий ток

≤ 20

Ма

Расстояние слепого пятна

0-22

См

Диапазон плоских объектов

22-600

См

(1.)

Выходной режим

MAX485

-

Цикл работы

100

Ms

Точность измерения температуры

± 1 +(S * 0.3%)

См

(1.)

Центр частоты зонда

40K±1,0 K

Гц

Стабильность оси обнаружения

±2,5

Степень

(2.)

Рабочая температура

-И застенчивый;15 ~ 60

℃

Температура хранения

-25 ~ 80

℃

Рабочая влажность

≤ 80%

RH

(3.)

Влажность хранения

≤ 90%

RH

(3.)

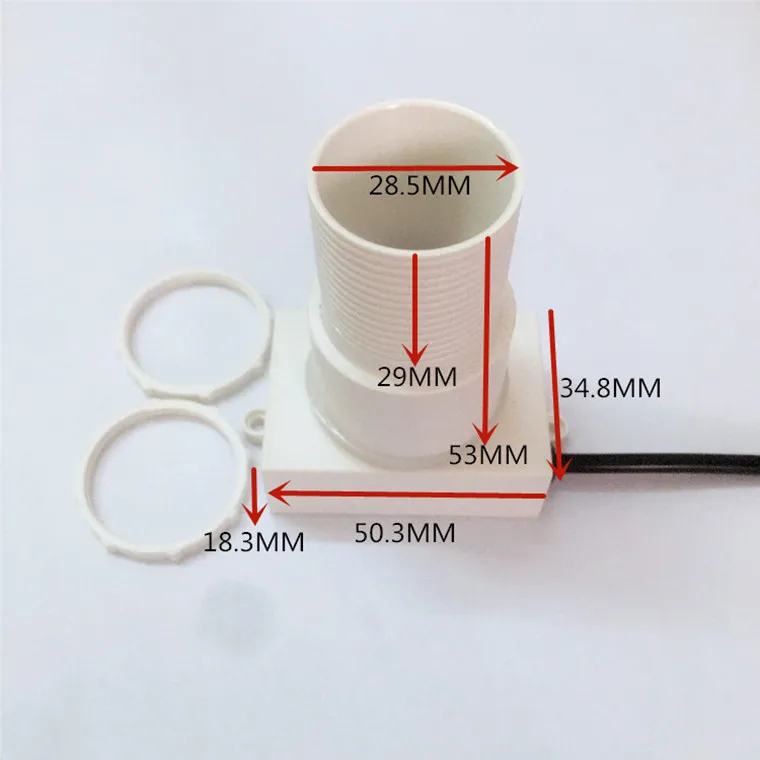

Чтобы определить исходную точку по умолчанию, поверхность зонда, она должна быть уменьшена колокольчиком 40 мм

Определение выходного штифта

Контактный номер

Контактное имя

Описание штифта

Примечание

1.

ЧерныйGND

Заземляющий штырь источника питания

2.

Желтая линияA

485 AВыходные Контакты

3.

Линия корзиныB

485 BВыходные Контакты

4.

Zong xianVCC

5 ВВходной штырь питания

Контрольный выходной контактный номер

Контактное имя

Описание штифта

Примечание

1.

BlackGND

Заземляющий штырь источника питания

2.

Белый lineB

485B выходные контакты

3.

Зеленая LineA

Выход 485A контакты

4.

Красный lineVCC

5 В Входное напряжение

5

Желтый материал

Линия управления (Установите значение адреса)

DJLK-003B2 V1.0Формат вывода

(1) Формат связи MAX485

MAX485

Бит данных

Стоп

Проверка четности

Скорость передачи данных

Уровень

8

1.

Нет

9600bps

Данные рамы

Описание

Байт

Заголовок рамки

Фиксированный 0XFF

1 байт

Data_H

Данные о расстоянии 8 бит

1 байт

Data_L

Данные о расстоянии 8 бит

1 байт

Сумма

Контрольная сумма связи

1 байт

Заголовок рамки

Data_H

Data_L

Сумма

0XFF

0X07

0XA1

0XA7

Примечание: контрольная сумма сохраняет только низкую совокупную стоимость.8Бит;

Сумма = (Заголовок рамки+ Data_H + Data_L)& 0x00FF

=(0XFF + 0X07 + 0XA1) и 0x00FF

= 0XA7;

Значение расстояния= Data_H * 256 + Data_L = 0X07A1; К десятичному преобразованию равен1953;

Означает, что значение измеренного расстояния1953Мм.

Пример: измерение: FF 07 A1 A7

0X07: дальность высоких данных;

0XA1: от нижней бит данных;

Значение расстояния: 0X07A1; Преобразование десятичного 1953; Единица измерения: мм.

Четыре. Связь последовательного порта: baud rate9600 контрольная цифра: нет остановки: 1 бит

Пять. Изменение адреса: (Диапазон значений кода адреса: 0X01 до 0XFF)

1. Ультразвуковой модуль ранжирования и usbgottlthe коммуникационный модуль стыковки хорошо, ультразвуковая линия управления подключена к низкому уровню, супер-

Светодиоды акустической волны включены, модуль переходит в режим изменения кода адреса;

2. Откройте помощник последовательного порта, установите контрольный знак baud rate9600: Нет остановки: 1 бит;

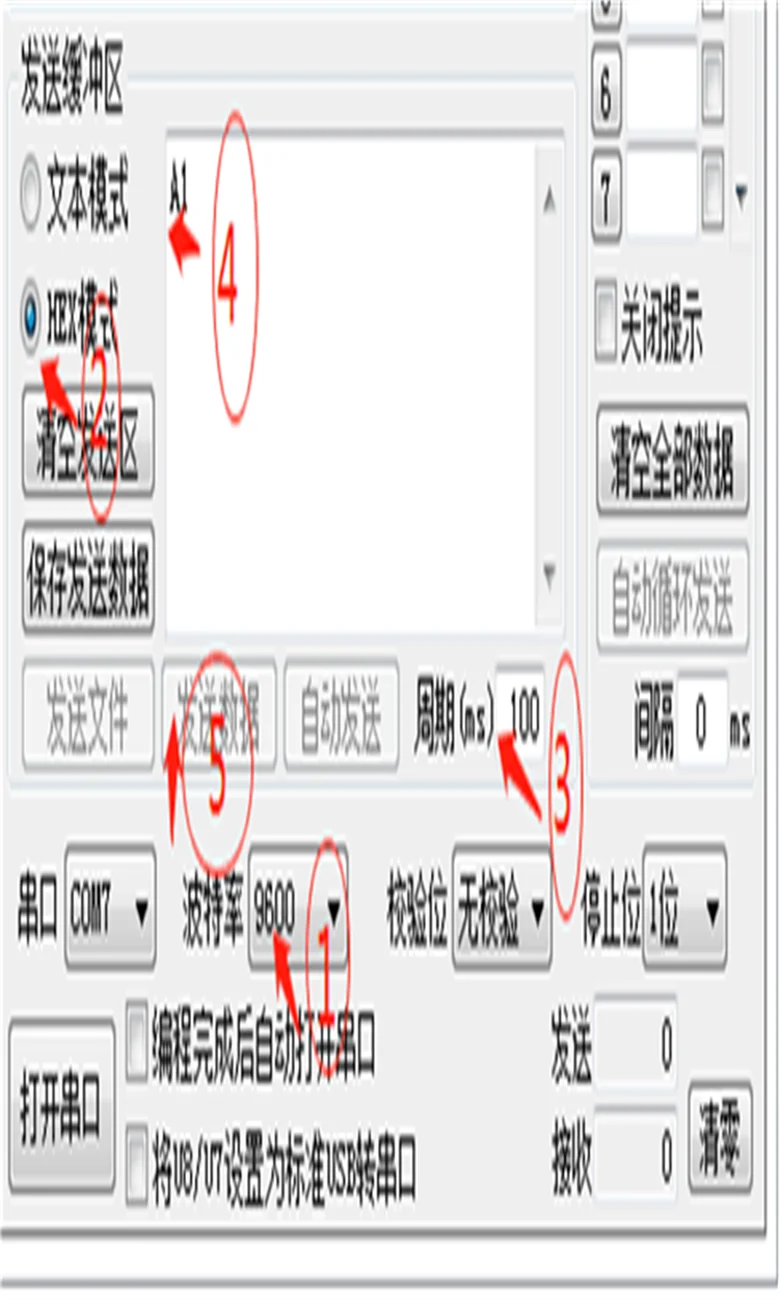

3. В области передачи выберите код адреса, который вы хотите после режима; Как показано на следующем рисунке:

4. Введите код адреса (ExampleA1) после, цикл setting100MS. Нажмите на отправку данных, в этот чехол, ультразвуковой модуль диапазона светодиодный flash2Times. Изменение адреса было успешным; 5.линия ультразвукового управления свисает, в это время модуль входит в светодиодный режим работы Управления. В Пользователь отправляет адресный код (Просто измените адрес codeA1), возвращает измерения времени; 6.код адреса модуля может быть сохранен после изменения, значение кода адреса изменено в последний раз, когда включена следующая мощность Вкл.
