TDA1541 OP/S8 мА классический аудио декодер

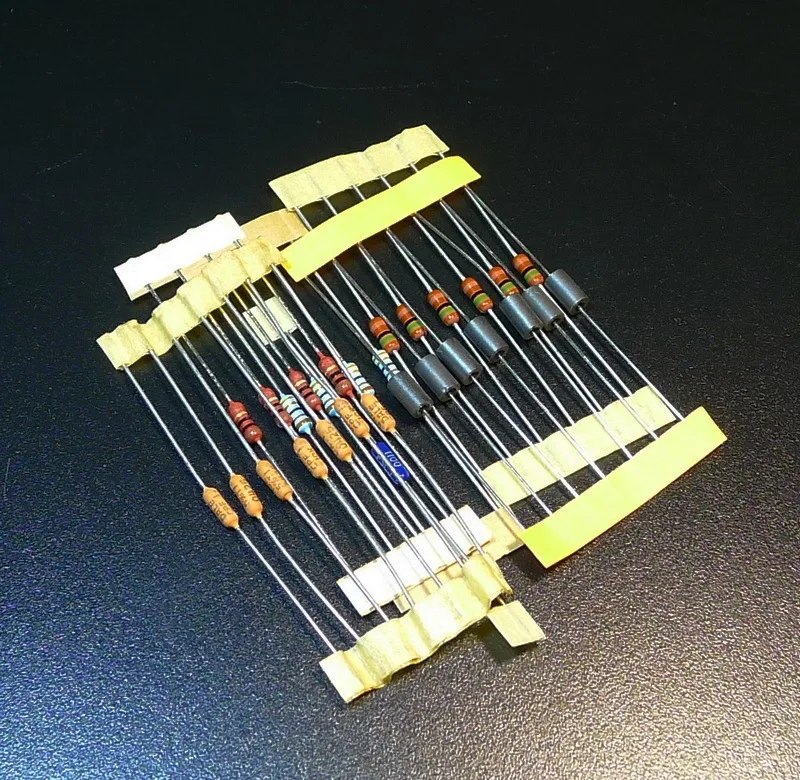

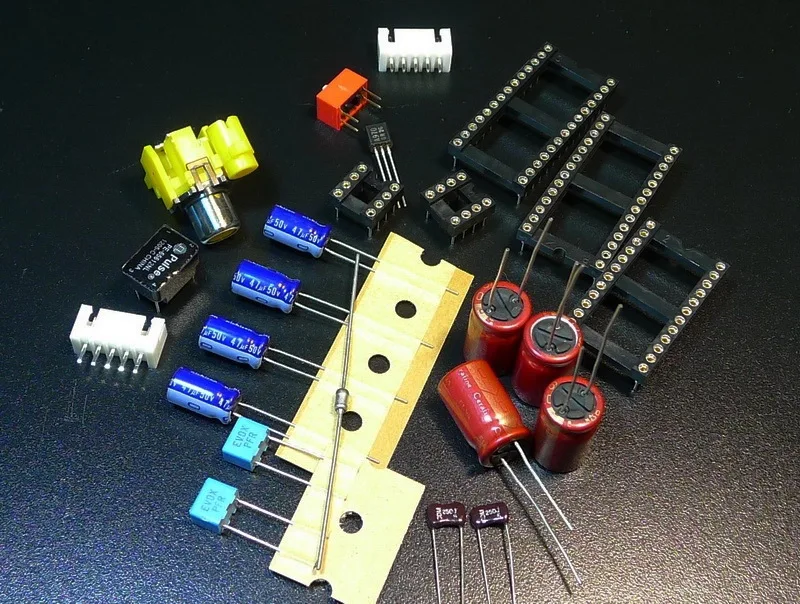

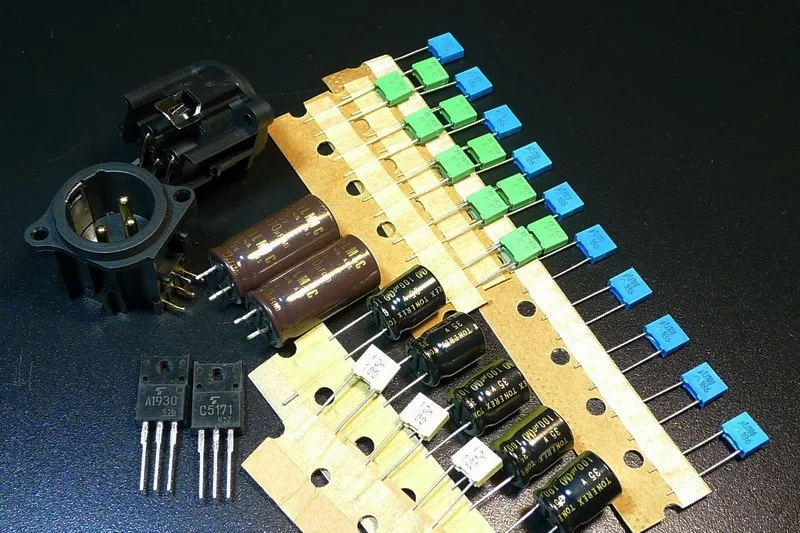

Полный посылка не включает в себя какие-Трансформатор источника питания.Резисторы в комплекте идут все PHILIPS 1/4w 1% высокоточные Металлические пленочные резисторы.

Краткая информация о OP/S8.

TDA1541 OP/S8 мА официальная версия является обновленной версией TDA1541 OP/S6, введения питания + D/A сплит дизайн, продолжение OP/S6 версия за пределами слуха, ссылаясь на PHILIPS LHH1000 Сплит декодировать аналоговым выходом из специальной прочной слуха средней частоты плотность, толщина значительно улучшились, Высоких и низких частот удлинитель, система автоматического управления "анализ и так далее, которые являются более уровне, звук и прослушивания музыки.

TDA1541 является детская одежда от a generation of классические аналоговые вкус DA чип, TDA1541 характеризуется голос очень легко слушать, голос не громко, но тщательно все ровно выгоды.

Дизайн ссылки:

Дизайн рамки:

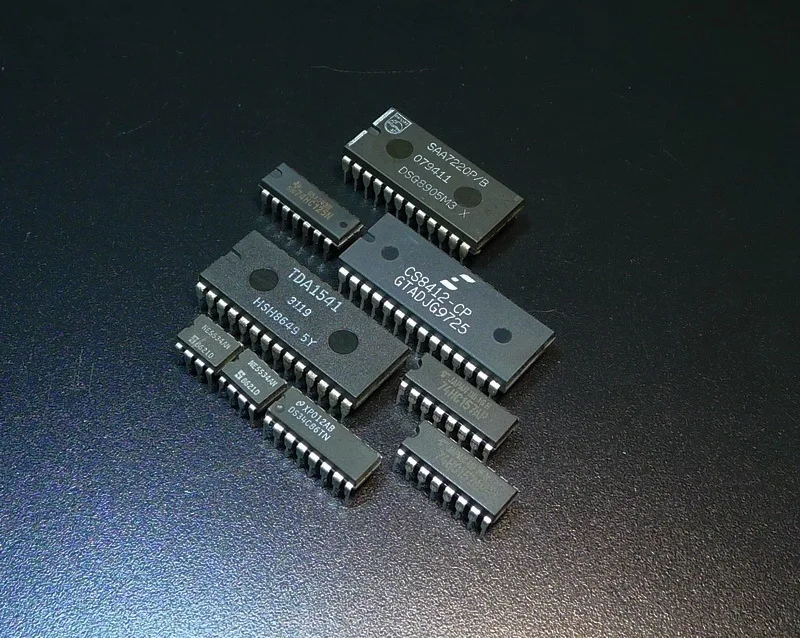

CS8412 + SAA7220 + TDA1541 + OP LPF (см. LHH1000)

Вход: коаксиальный волоконно-оптический кабель, волоконно-оптический/AES EBU Цифровой баланс Вход, I2S доступа (256FS)

Выход: набор RCA, который представляет собой набор из XLR Сделано в Китае (балансный Выход)

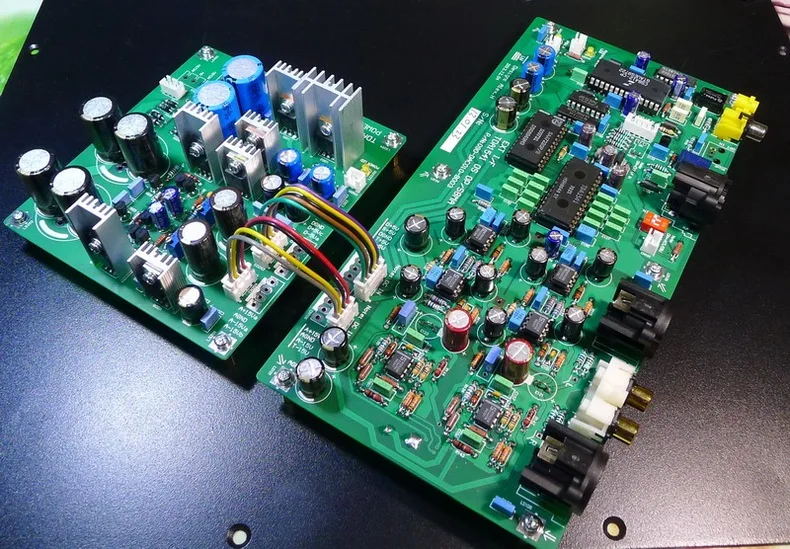

2. Независимого питания платы:

A. Пунктов завода:

1. Поскольку нет источника питания дизайн на D/A доска, источника питания часть может быть сделано в руке. После повторного включения тест завершен и Напряжение каждой группы-это нормально, он может быть подключен к ljrevtyns ghjnbd frwtgnf.

2. Есть два набора-код переключения переключатели предназначены на плате. Тот, который недалеко от Американская классификация проводов 2р розетка переключается цифровые весы с вход (на = AES/EBU), и один около 5P разъем переключается I2S вход (на = I2S дюйма).

3. При включении питания платы и D/A платы подключены, приварной не должны быть отменены, и ключ должны быть проверены после того, что делает продукцию абсолютно безопасной завершена. В том случае, если ЛЭП не изменится к различным оригинальным материалом могут риск IC Сжигание!

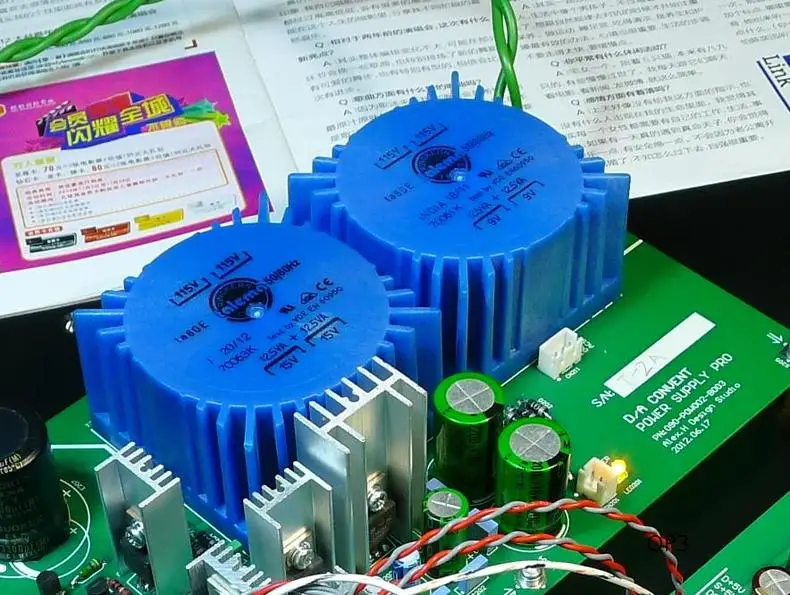

4. Трансформатор выбор, TALEMA 25 Вт импульсный трансформатор предназначен, но один ox может использоваться. Рабочее напряжение: двойной 15-18v группы 1, двойной 9-12v группы 1.

5. Радиаторе может быть установлен без утеплителя установки, потому что PCB было избежать дизайн. Защита от короткого замыкания. Теплопроводной силиконовая смазка может быть загружен

6. Полярность электролитический конденсатор не ошибиться. Малой емкости конденсаторов не должна быть установлена неправильно, особенно для CS8412 PLL ноги 47N (0,047 мкФ) конденсаторов.

B. Отладки

1. Проверка: после того, как вся машина сварена, тщательно проверьте монтажный чертеж. Проверьте, чтобы гарантировать отсутствуют какие-либо неисправности компонентов, защита от короткого замыкания и сварного шва. После проверки, что в наших силах; Если нет никаких проблем, отладка плата питания, во-первых, входное напряжение в соответствии с трансформатор, И измерить, является ли постоянного тока выход согласуется с печатной платой торговой марки.

Номер детали:

Три плюс 5V, один минус 5V, один минус 15

Моделирование часть :( стабилизации напряжения источника питания для отдельных деталей)

1 плюс 15В, 1 минус 15V

2. Напряжение Размеры: одного источника питания доска электричества после обычной тест Напряжение, провода, ljrevtyns ghjnbd frwtgnf доска не пользу со всеми IC, во-первых, смотрят на этот раз, когда тестовая плата вывода Напряжение является правильным (источника питания Напряжение тестовых точек на доске, выходной разъем сбоку) Испытательное напряжение все никаких изменений, если есть какие-либо изменения, должна быть защита от короткого замыкания, исключать после того, можно подключить к IC (CS8412, TDA1541 и т. д.) на интегральную схему для того чтобы измерить каждый момент напряжение должно быть изменены.

(Примечание: SAA7220 и TDA1541 будет нагреваться после включения питания. Это нормальное явление, не жарко, но ненормальным.

3. Выход тест: после включения питания, цепь будет работать стабильно и цифровой сигнал будут внесены (не играет). Это в тех случаях, когда цифровой сигнал светодиодный загорается на этот раз с мультиметр что измерения были сделаны вручную. Черная ручка заземления (AGND), красная лазерная указка ручка Выход ЛПФ OP (NE5532) Выход pin (5532 седьмой ПИН-кода, Перед тем, как Соединительный конденсатор), как правило, имеет около 3V dc. Убедитесь, что выше тест является нормальным. Это нормально, как правило, в офисе.

C. Вариант

1. 14 отделочных конденсаторов из TDA1541 может быть выбран между 104-224. ERO 104 (0,1 мкФ) рекомендуется.

Эта машина предназначена для использования TALEMA 25 Вт импульсный трансформатор, но также можно использовать один «ox». Рабочее напряжение: двойной 15-18v группы 1, 9-12 в 1 группе.

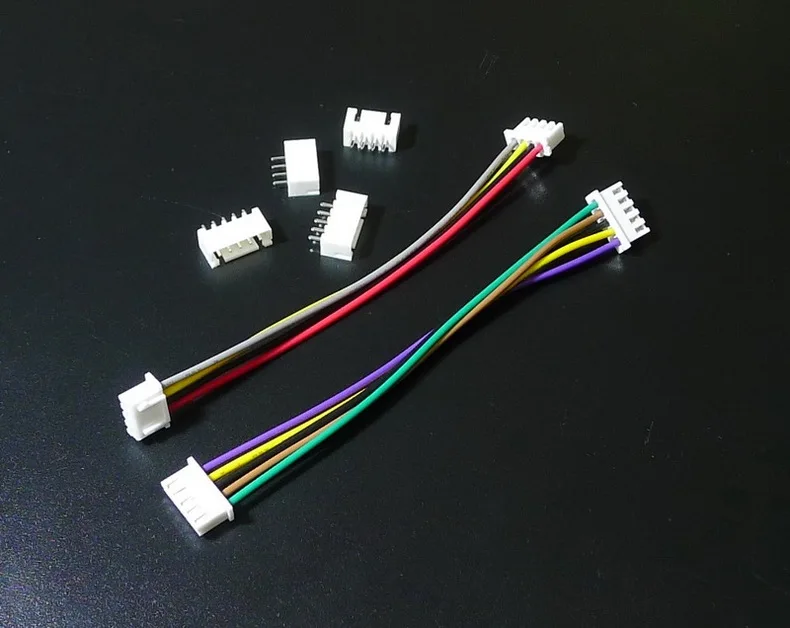

Мощность доска для D/изготовленный на заказ соединительная линия

Трансформатор рекомендации:

Трансформатор играет важную роль в производстве, а также рекомендуется убедиться в хорошего качества, e. n или кольцо n. Напряжение используется: двойной 15-18v группы 1, двойной 9-12v группы 1. В настоящее время должно быть больше, чем 0.5a.

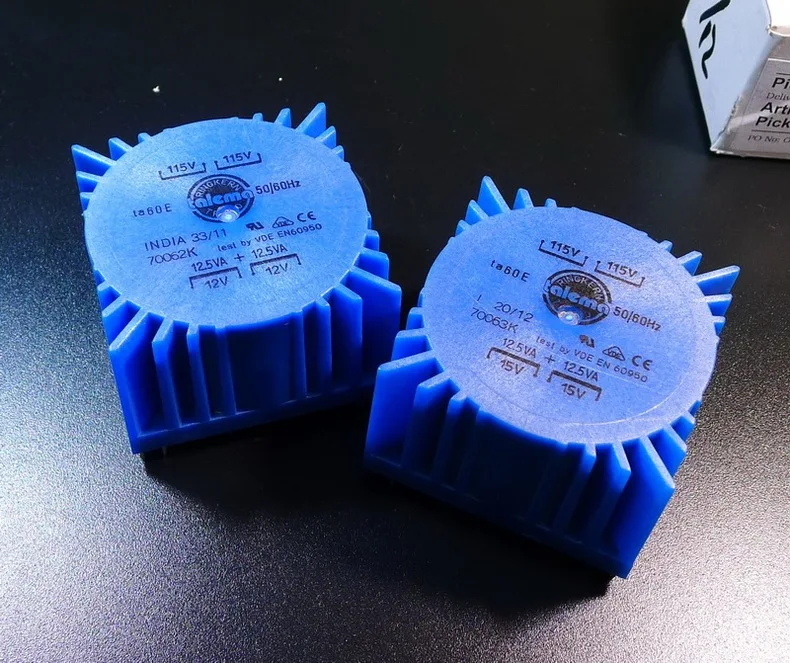

Интегрированная система постоянного тока рекомендуется использовать оригинальные импортные TALEMA 25 Вт импульсный трансформатор.
