8x8 аудио регулятор громкости ler fader Control module stereo для matrix центральный

Особенности Регулятор громкости:
1. Используя цифровой чип контроля громкости PGA2311, состояние регулировки громкости жидкокристаллического дисплея.
2. С Помощью Чипа ADC AK5392 24bti / 192 кГц, динамический диапазон отношение сигнал-шум и качество звука CD.
3. Каждый выходной сигнал эквалайзера с процессом регулировки качества звука.
4,8 8 в одно-одно соответствие, 8 двухканальных стерео синхронных или асинхронных функций настройки, настройка поддерживает режим 7,1-channel.
5. Встроенный 16 режимов хранения звука для быстрого вызова.
6. Регулировка может быть выполнена в широком диапазоне 138дб.
7. Пониженного энергопотребления состояние экономия.
8. Поддержка регулировки громкости микрофона.
9. Для систем центрального управления.
10. Используется в конференц-залах, функциональных залах, аудиториях, музыкальный фон супермаркета.
11. Массовое производство, совместимость и стабильность, хорошее качество.
12. Изготовитель: 15KV ESD test machine.
13. Светодиодный жидкокристаллический дисплей, может отображать рабочее состояние каждого устройства.
Регулятор громкости показатели:
1. Широкий диапазон (коэффициент усиления и затухание: -95.5dB до + 31.5dB в 0,5 дБ шаг в общей сложности 256.
2. Низкий уровень шума и низкий уровень искажений: 120dB динамический диапазон, 2,5 uvrms шум (VIN = AGND, 0dB), 0.0004% THD + N (1 кГц).
3. Низкий перекрестный стебель: -130 дБ.
4. Входное сопротивление: 10K, 3pf.
5. Пропускная способность: 0 Гц ~ 200 кГц (-1 дБ).
6. Канал получает неравномерность: ± 0,05 дБ.
7. SNR: 100 ± 1 дБ.
8. Стерео разделение:> 90 дБ @ 1 кГц.
9. CMRR:> 85 дБ @: 20 Гц ~ 200 кГц.
Fader Режим управления:
1. Кнопки панели управления устройством.
2. Пульт дистанционного управления.
3. Управление с помощью центральный контроллер или третьей вечерние программное обеспечение управления.
Скорость передачи данных и протокол:
1. Серийный Управление Интерфейс: RS-232, 9-нижнего белья Мужской pin разъем d-типа.
2. Скорость передачи данных 9600.
3. Бит данных: 8 бит.
4. Стоп-бит: 1.
5. Паритет: Нет паритета.
6. Структура последовательного управления: 2 = TX, 3 = RX, 5 = GND.
Регулятором звука Технические характеристики:
1. Источник питания: 100-220VAC, 50/60 Гц.
2. Мощность: 10 Вт.
3. Температура: -30 ° ~ + 80 ° C.
4. Влажность: от 10% до 90%.
Внешний корпус: матовая алюминиевая панель, металлический материал.
6. Размер шасси: 483 мм (длина) x 210 мм (ширина) x 45 мм (высота).
7,19 дюймов 1U шасси, непосредственно на шкафу.
8. Вес: 4,0 кг.
8-канальный видеорегистратор регулятор громкости поддерживают Использование централизованного управления всей системы, что позволяет автоматическая и централизованного управления аудио, периферийного оборудования.

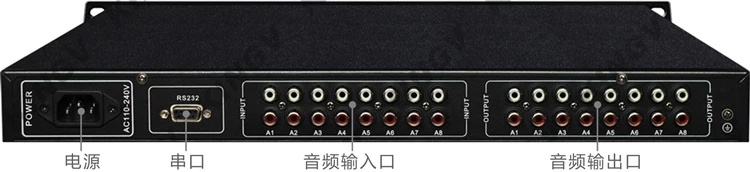

8 фейдеров VOL08 FIG интерфейс:

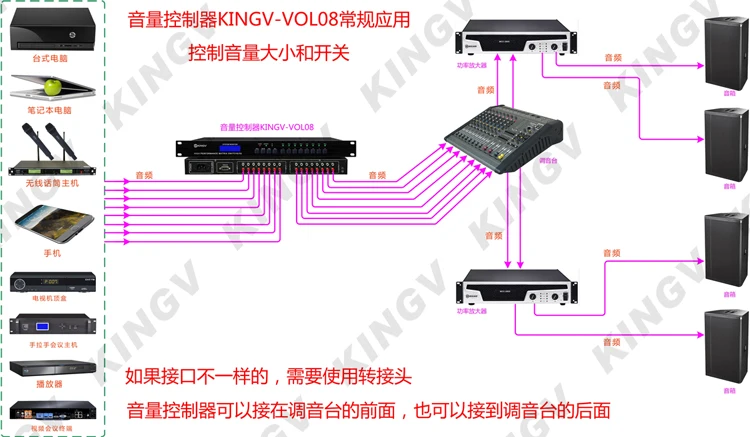

Контроль громкости приложения 1:

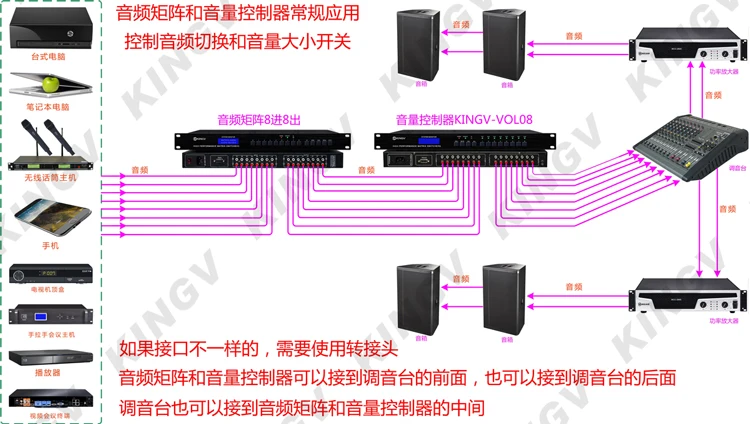

Приложение регулятор громкости 2:

Протокол управления RS232 серийный 1:
Скорость передачи данных: 9600; Формат бит данных: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп бит; Шестигранный.
Выберите первую дорогу: BB 03 00 01 00 55
Выберите 2-полосная: BB 03 00 02 00 55
Выберите 3-сторонний выход: BB 03 00 03 00 55
Вы выбираете первые 4: BB 03 00 04 00 55
Выберите 5 дороги: BB 03 00 05 00 55
Выберите 6 дороги: BB 03 00 06 00 55
Выберите 7 дорожного движения: BB 03 00 07 00 55
Выберите первый 8: BB 03 00 08 00 55
8 выбрать все: BB 03 00 09 00 55
«Уменьшить громкость», «: BB 03 00 0A 00 55
Уменьшение громкости: BB 03 00 0C 00 55
Объем в разложенном виде: BB 03 00 0B 00 55
Объем ВЫКЛ: BB 03 00 0B 01 55
