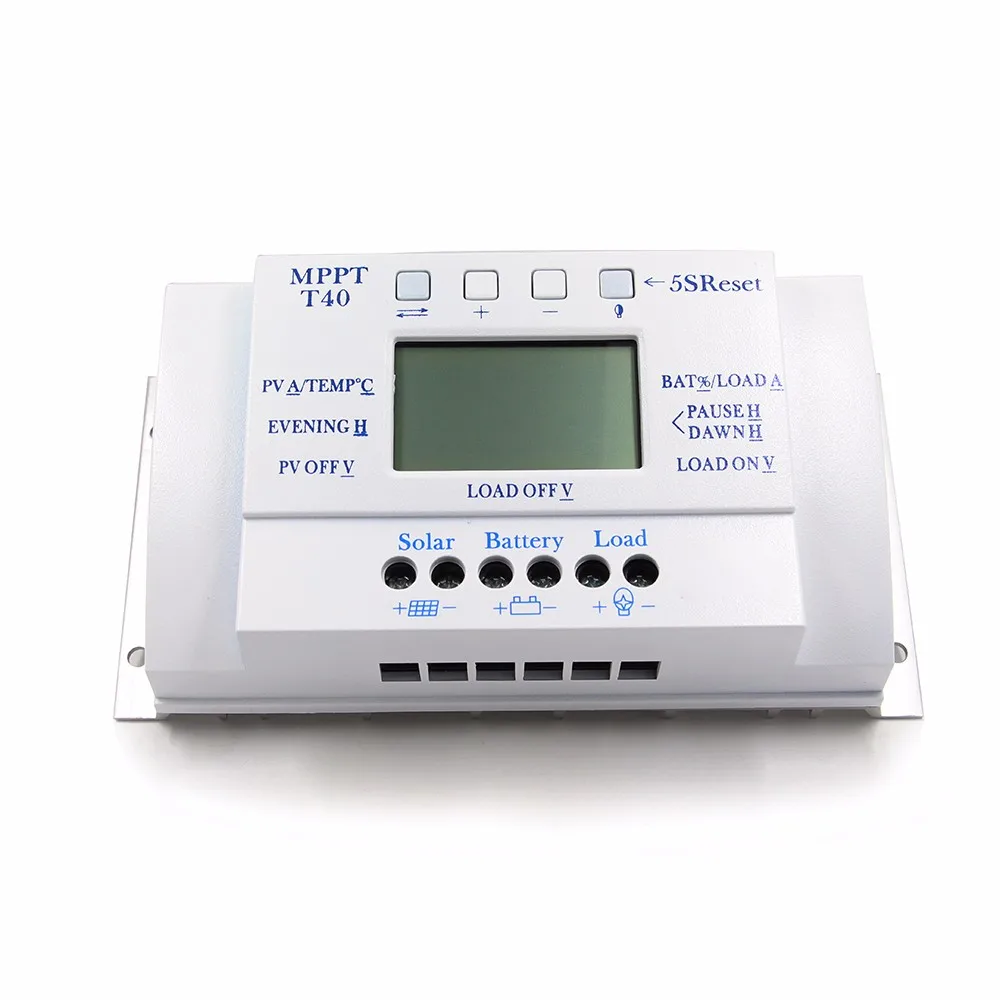

Регулятор заряда солнечной батареи 40 А MPPT 12 В/24 В домашний регулятор панели с ЖК

Регулятор заряда солнечной батареи 40 А MPPT 12 В/24 В домашний регулятор панели с ЖК

Зарядное устройство для солнечных батарей MPPT, 40 А, 12 В/24 В

Описание:

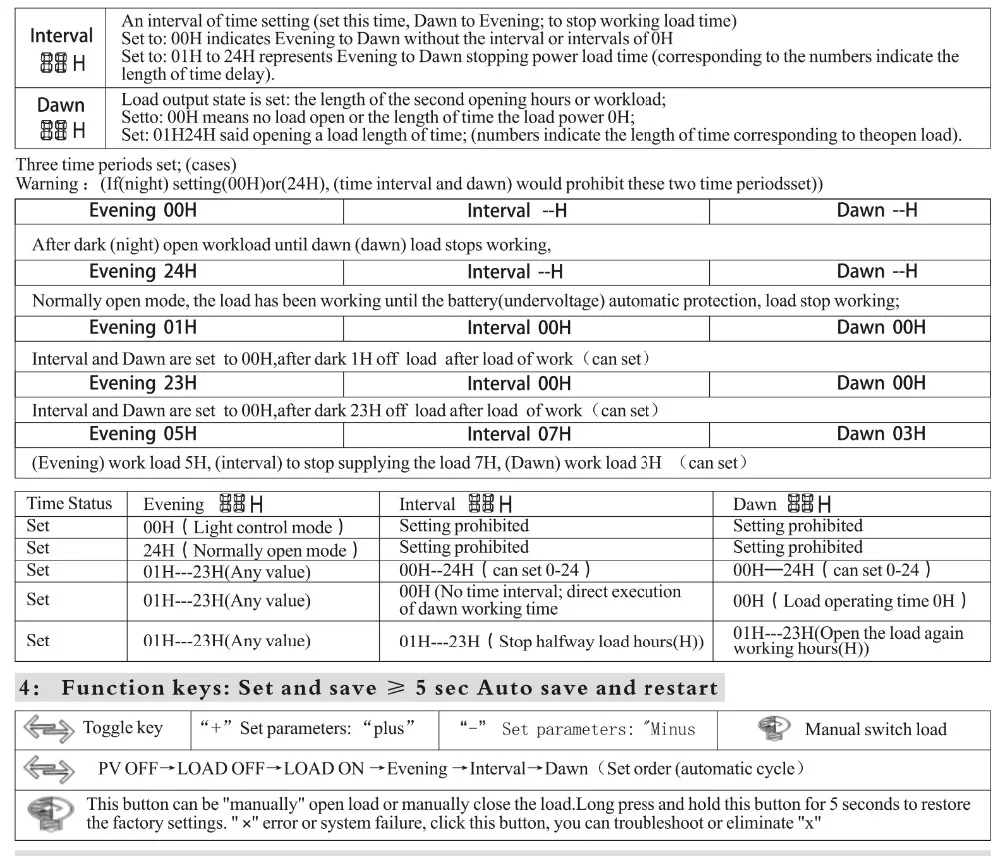

40A T40Solar Контроллер заряда двойной таймер

MPPT T40-это обновления MPPT40. Это MPPT40. второе поколение.Самое большое различие между двумя моделями солнечных контроллеров заключается в том, что MPPT T30 светильник и двойным таймером.

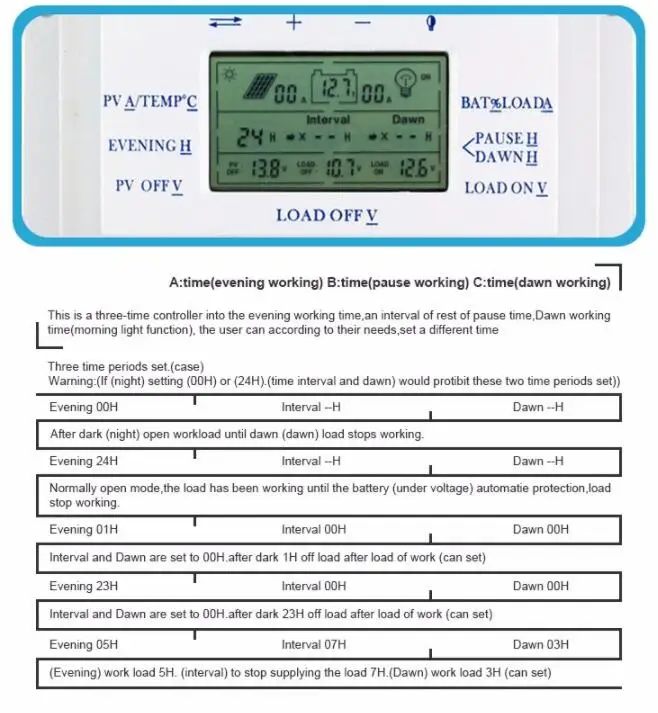

Это трехкратный контроллер в вечернее рабочее время, интервал отдыха времени паузы, рассвет рабочее время (функция утренсветильник), пользователь может в соответствии с их потребностями, установите другое время.

A: время (вечернее время) B: время (пауза) C: время (рассвет)

Описание продукта:

Интеллектуальный многоцелевой контроллер солнечного заряда серии T

ЖК-дисплей

Защита аккумулятора от обратного разряда

Простое (и более простое управление временем) управление

Защита аккумулятора от обратной полярности

Режим зарядки PWM + MPPT

Защита батареи от пониженного напряжения

Пользователь может сбросить параметры

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Ключ для восстановления заводских настроек

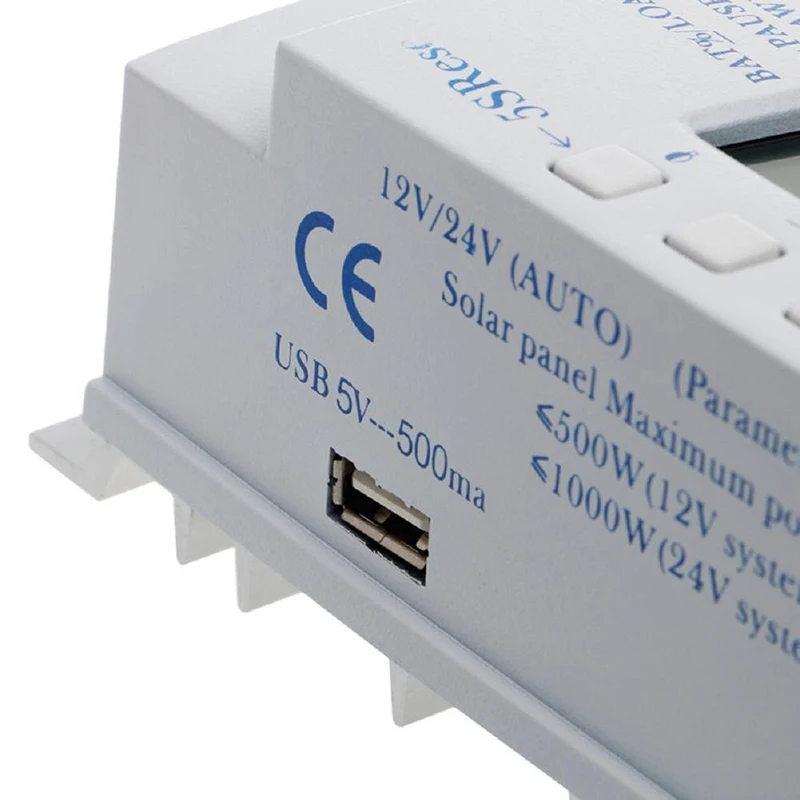

Зарядка USB 5 В (ток 1500 мА/1,5 А) опционально

Только один экран показывает всю информацию о зарядке.

Оптовая продажа, пожалуйста, свяжитесь с нами через сообщение aliexpress!

Примечание: высокое качествоСовместимые MPPT + PWM солнечные контроллеры, не 100% Ture MPPT

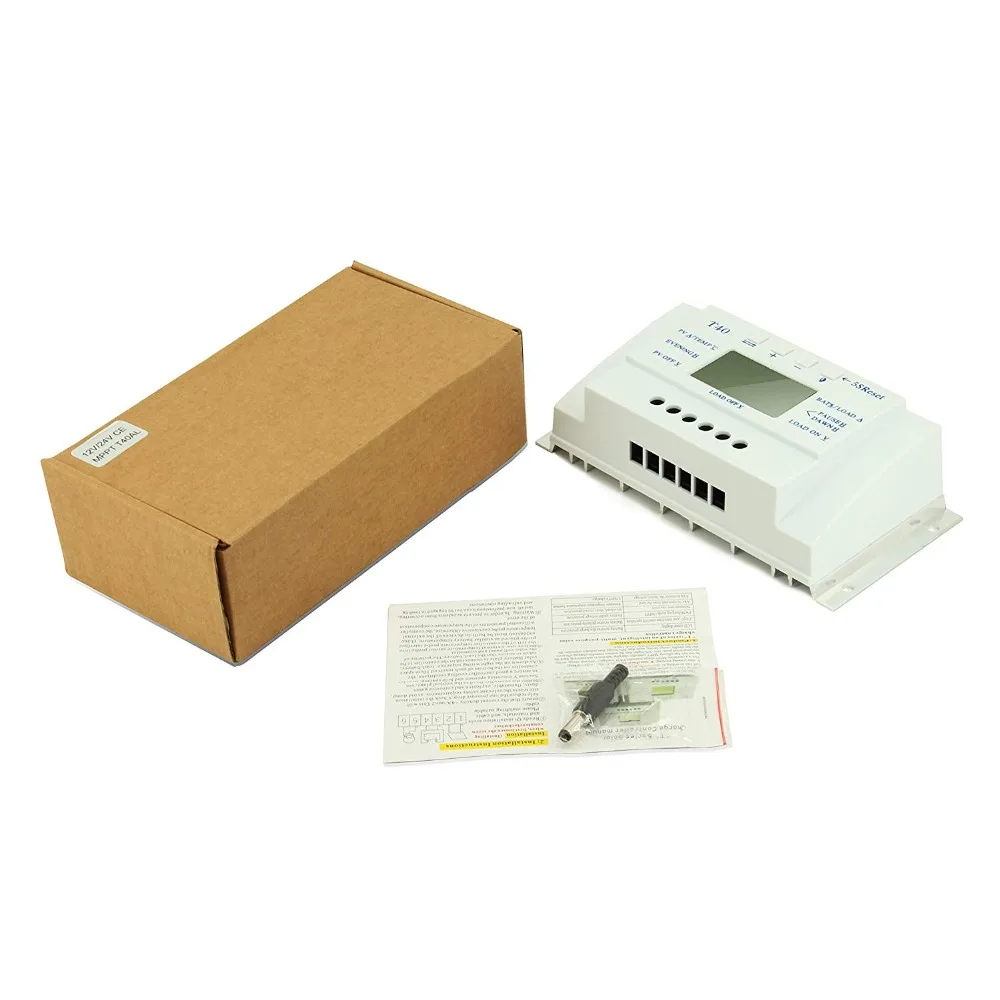

Комплектация:

1x 40A Солнечный контроллер T40
1x Руководство пользователя
1x датчик температуры

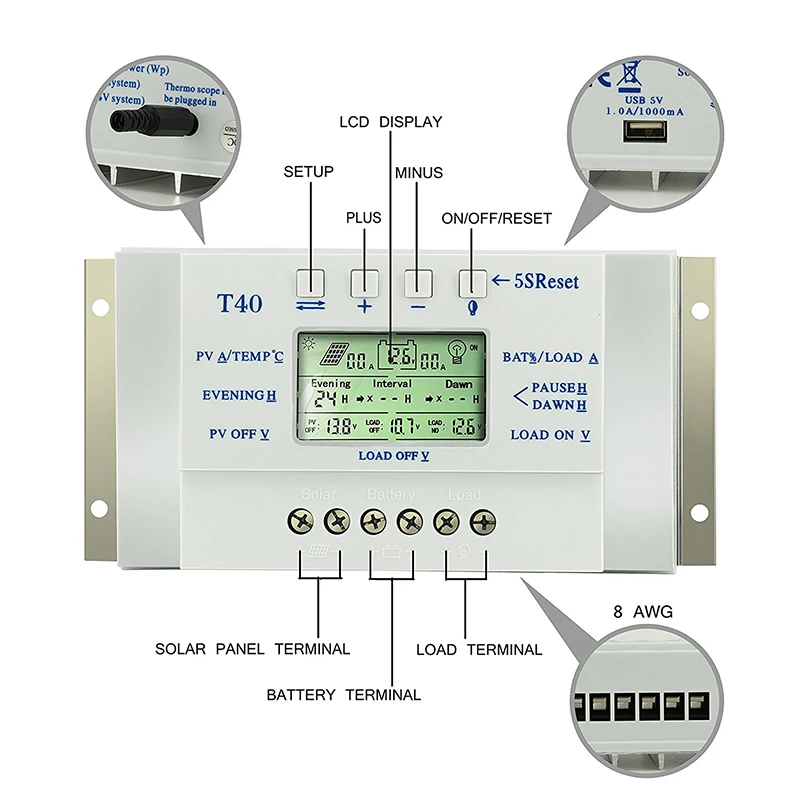

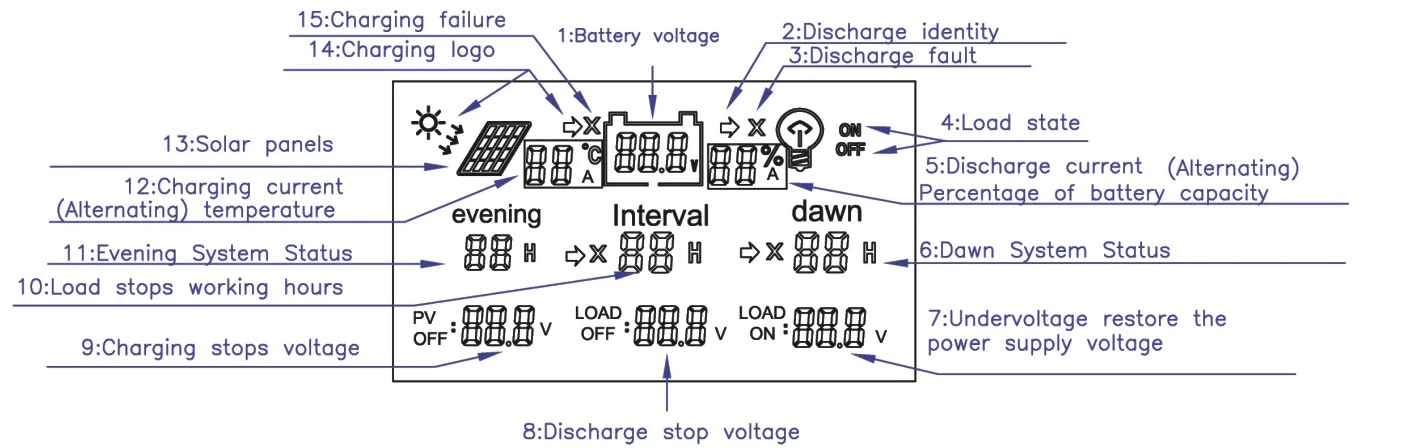

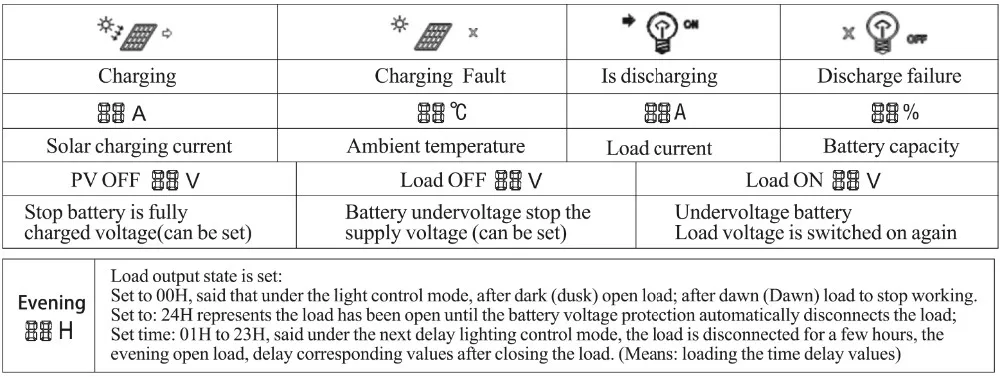

Описание операционного интерфейса ЖК-дисплея:

Таблица параметров:

Таблица параметров:

Параметры/модель

Т10

Т20

Т30

Т40

Максимальный ток мощности

10А

20 А

30 А

40 А

Установка Lin mm2

4 мм2

8 мм2

10 мм2

12 мм2

Линия установки (AWG)

10 (AWG)

8(AWG)

7(AWG)

6(AWG)

Конфигурация емкости аккумулятора

100 Ач

200 ач

300 Ач

400 Ач

Размеры

143 × 89 × 46 мм

187*97*61 мм

Потеря нагрузки системы

≤ 13 мА

Петля бак

≤ 100 мВ

Напряжение аккумулятора

Система 13,8 в 12 В/система 27,6 в 24 В

Батарея под напряжением) защита

Система 10,6 в 12 В/система 21,2 в 24 В

Восстанавливающее напряжение батареи (под напряжением)

Система 12,6 в 12 В/система 25,2 в 24 В

Режим зарядки

Совместимый MPPT + PWM

Рабочая температура

-10 ~ 60 °C

Температура хранения

-30 ~ 70 °C

Требования к влажности

≤ 90%, без конденсата

Температурная компенсация

-4 мВ/ячейка/°C

Датчик температуры (встроенные компоненты)

Терморезистор NTC 100K

Максимальное напряжение открытой цепи солнечной панели

18 В-24 в 12 В система 36 В-48 в 24 В система)

Максимальное напряжение цепи открытия солнечных панелей (В)

≤ 48 в

(Корпуса) Стандартная конфигурация системы 12 В

Пиковое напряжение панели солнечных батарей

18 в-25 в

18 в-25 в

18 в-25 в

18 в-25 в

Пиковая мощность панели солнечных батарей

50 Вт-130 Вт

100 Вт-260 Вт

200 Вт-380 Вт

≤ 500 Вт

Модель

Т10

Т20

Т30

Т40

Ссылка

Щелчок

Щелчок

Щелчок

Щелчок

Установка

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сопоставьте Подходящий кабель

2. Убедитесь, что значение тока <4A/mm2 поможет уменьшить падение давления в линии. Проверьте место установки соответствует соответствующим требованиям безопасности, избегайте наличия сырых, пыльных, легковоспламеняющихся, взрывоопасных и агрессивных газов

3. Установите контроллер, закрепленный на вертикальной плоскости, см. Раздел V Монтажная диафрагма и расстояние между отверстиями. Для обеспечения хороших условий охлаждения контроллера контроллер в нижней части каждого зарезервированного пространства 10 см

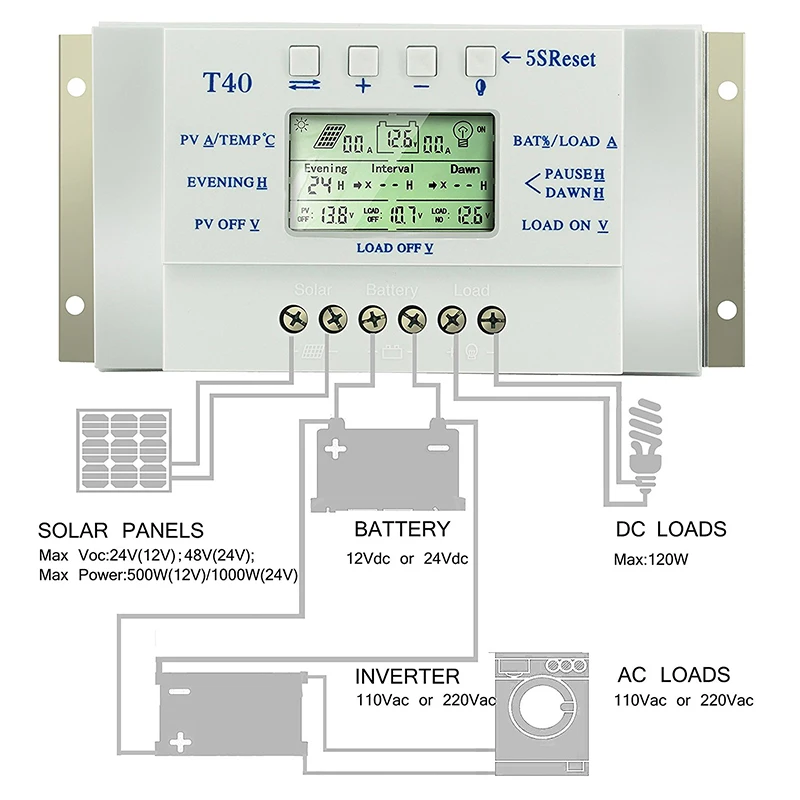

4. Как показано на правильной последовательности проводки: нагрузка, аккумулятор, пластина солнечной батареи подключена к контроллеру, который необходимо принять, чтобы обеспечить нагрузку, батарею, полярность панели солнечной батареи и контроллера

5. Перед использованием: зонд внешнего датчика температуры в левую сторону зонда интерфейса датчика температуры контроллера, размещенного в аналогичной температуре батареи. (Линейный обширный должен быть встроенным устройством внешнего датчика температуры coextensive, иначе контроллер будет контролировать параметры температурной компенсации ошибки

6 Предупреждение во избежание несчастных случаев установка: непрофессионалы не могут заниматься погрузкой и разгрузкой

Решение проблемы с зарядкой:

Нет правильной установки солнечных панелей полярность кабеля (ldquo + rdquordquo-rdquo) удаление полярности, вы можете переустановить правильный

Больше номинальной мощности солнечных панелей для снижения мощности солнечной панели не превышает решение проблемы разряда контроллера мощности

Снятие нагрузки неправильно подключено к нагрузке, переустановите правильное

Больше, чем номинальная мощность нагрузки для снижения мощности нагрузки, контроллер не превышает номинальную мощность

Мгновенный пусковой ток слишком большой, емкость аккумулятора слишком маленькая, замена батарей большой емкости, устранение неполадок кнопок

Проволочный Кабель полярность свободная или слишком квадратная и увеличение ретигетирования жирный кабель

Все клавиши могут устранить неисправности, нажмите 5 секунд для восстановления заводских настроек.

MPPT 40 А

MPPT 40A Солнечная Панель Контроллер заряда Регулятор солнечной панели 500 Вт/12 в 1000 Вт/24 В

Совместим с солнечной панелью 1000 Вт (24 В) с функцией включения в темное время суток, максимальный ток составляет 40 А таймер (функция освещения)

Зарядка USB 5В (на 500мА) на мобильный телефон.
