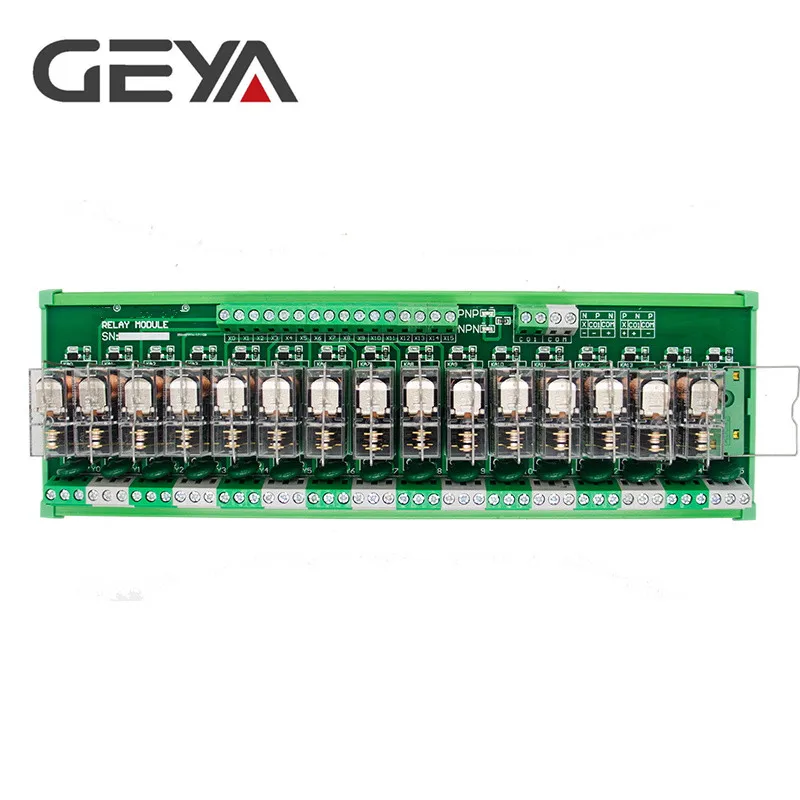

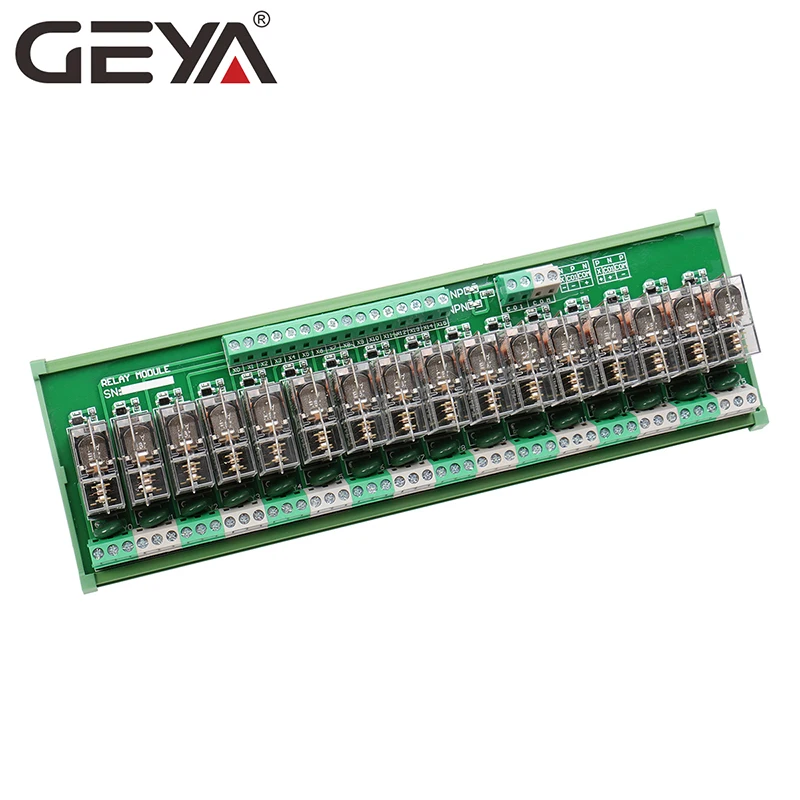

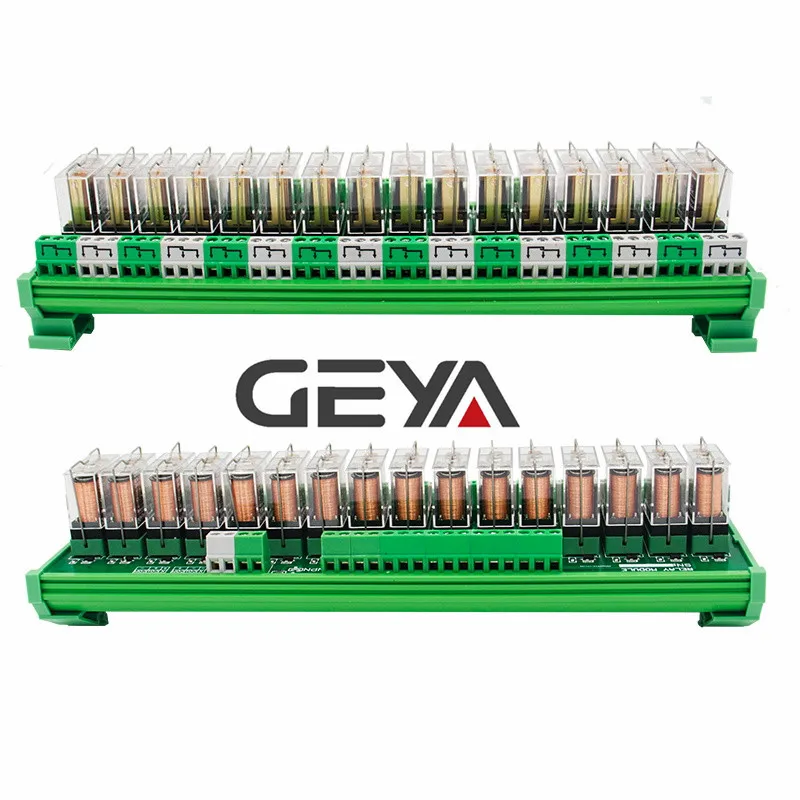

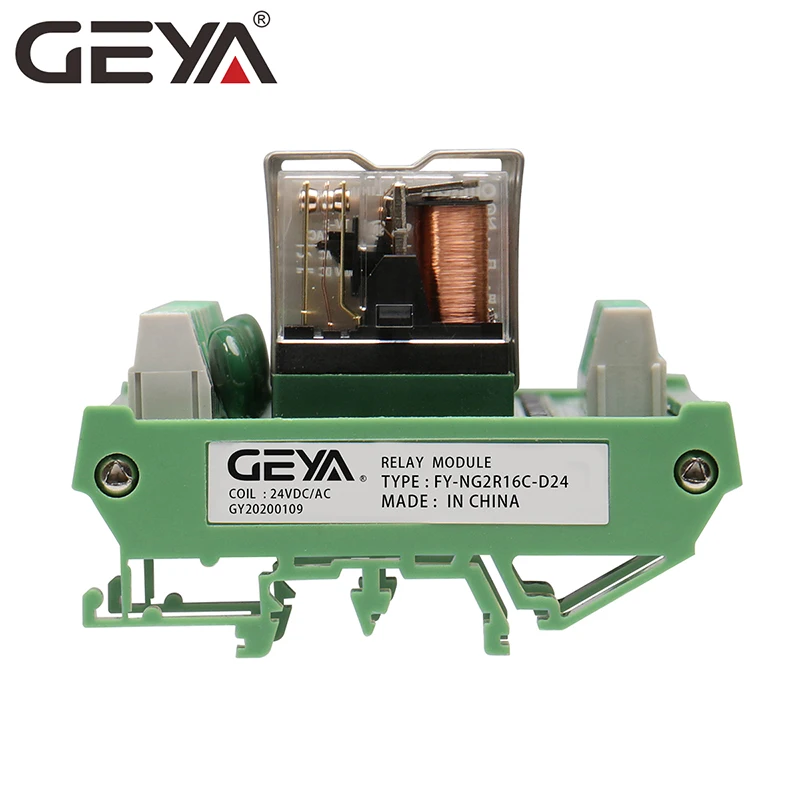

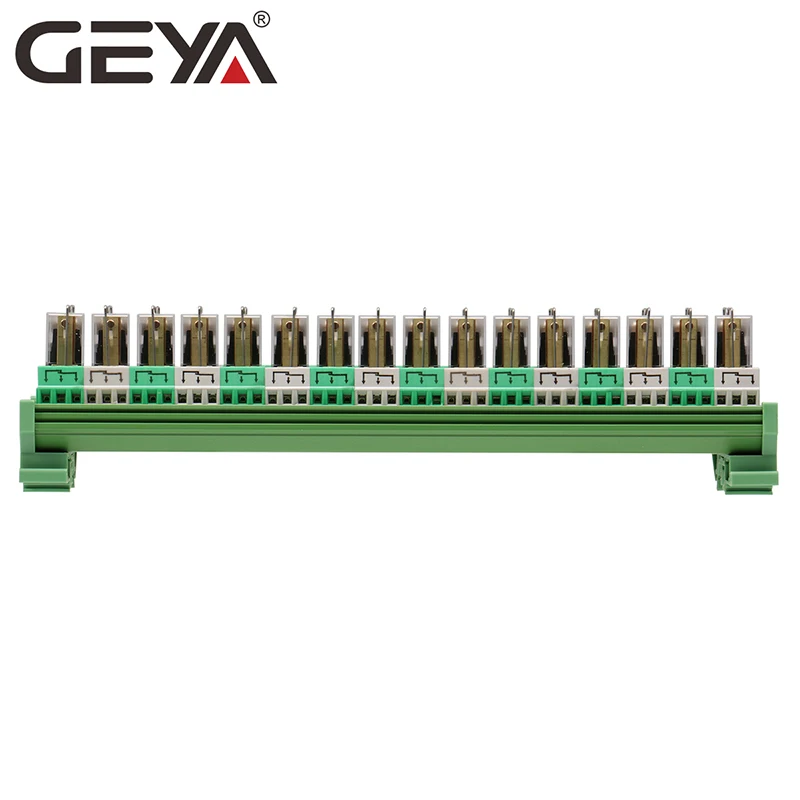

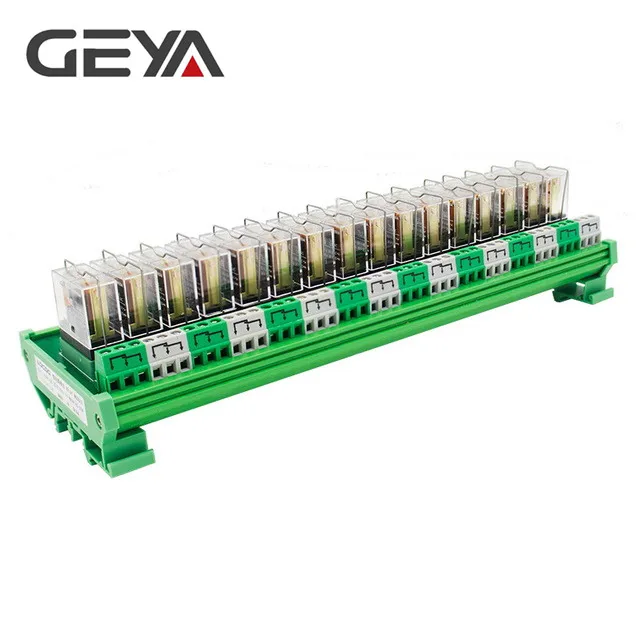

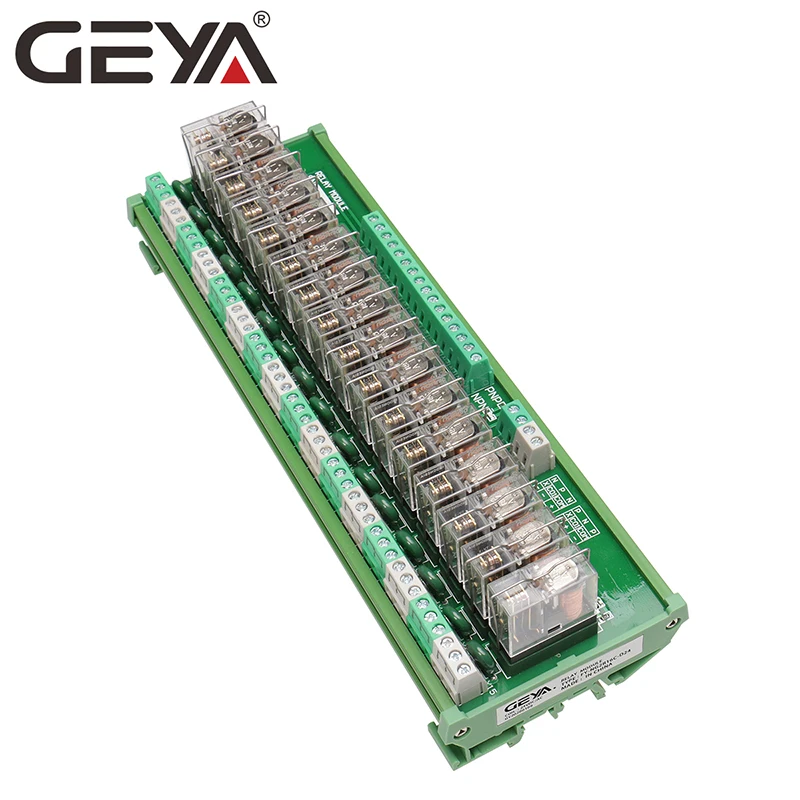

GEYA NG2R 16 канальный релейная плата 1NO 1NC din рейка релейный модуль оригинальный Omron

GEYA NG2R 16 канальный релейная плата 1NO 1NC din рейка релейный модуль оригинальный Omron

Общий

Релейные модули предназначены для усиления тока и защиты изоляции выходной нагрузки. Применимо к PLC,Микропроцессорные системы и реле времени и т. Д., усиливающие контрольный ток выходов, для защиты ключевого управленияСистемы не уничтожаются.

Особенности:

1. Din-рейка реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Реле Buit-in OMRON G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А при 250 В переменного тока или 30 В постоянного тока;

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

Предоставляется для каждого релейного канала;

6. Реле штифты для разъема покрыты золотом, делает контакт более надежным и стабильным;

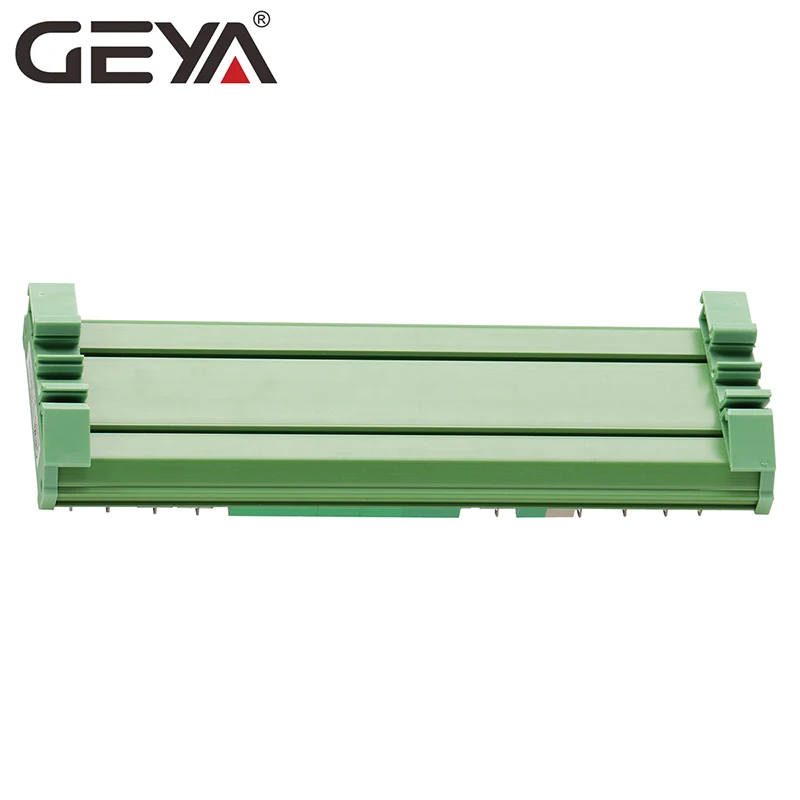

7. Din-рейка монтируемая для ширины TS15/28/35

Размер релейного модуля:

Количество реле

Размер (мм)

N.W.(g)

1

18*85*70

50 г

2

40*85*70

105 г

4

70*85*70

200 г

6

100*85*70

260 г

8

130*85*70

340 г

10

160*85*70

410 г

12

190*85*70

480 г

14

220*85*70

560 г

16

250*85*70

595 г

Технические данные

Входное рабочее напряжение

Номинальный DC± 20%

И переменный ток ± 10%

Реле крепления

Подключаемый

Номинальный ток нагрузки

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Мощность катушки

Около 0,53 Вт

Время работы (при нормальном напряжении)

Less15ms

Время выпуска (при нормальном напряжении)

Less10ms

Входные/Выходные соединения

Винтовой клеммный блок

Диапазон проводов

0,2 ~ 2.5mm2

Длина зачистки

6-7 мм

Монтируемая din-рейка

15/28/35 мм

Мощность на канал

Схема проводки:
