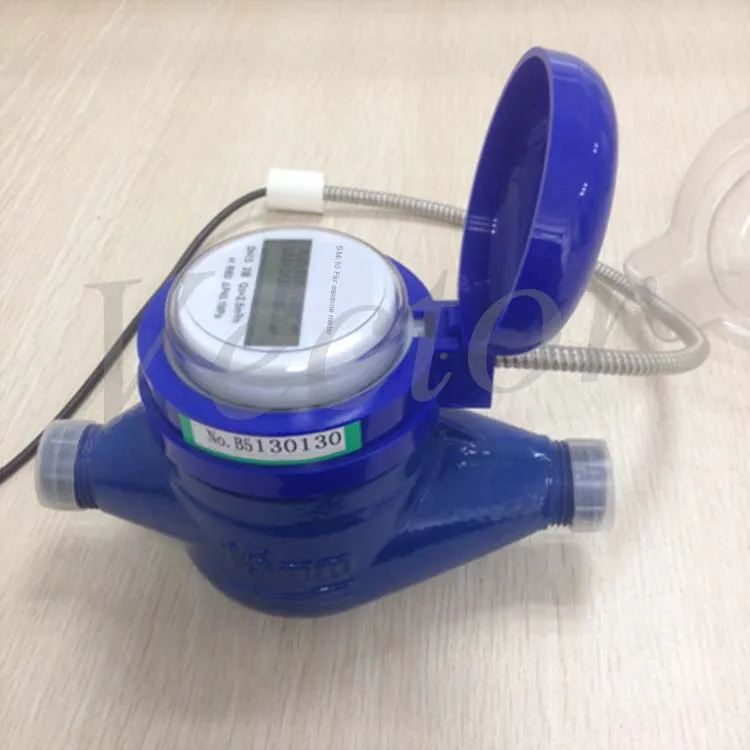

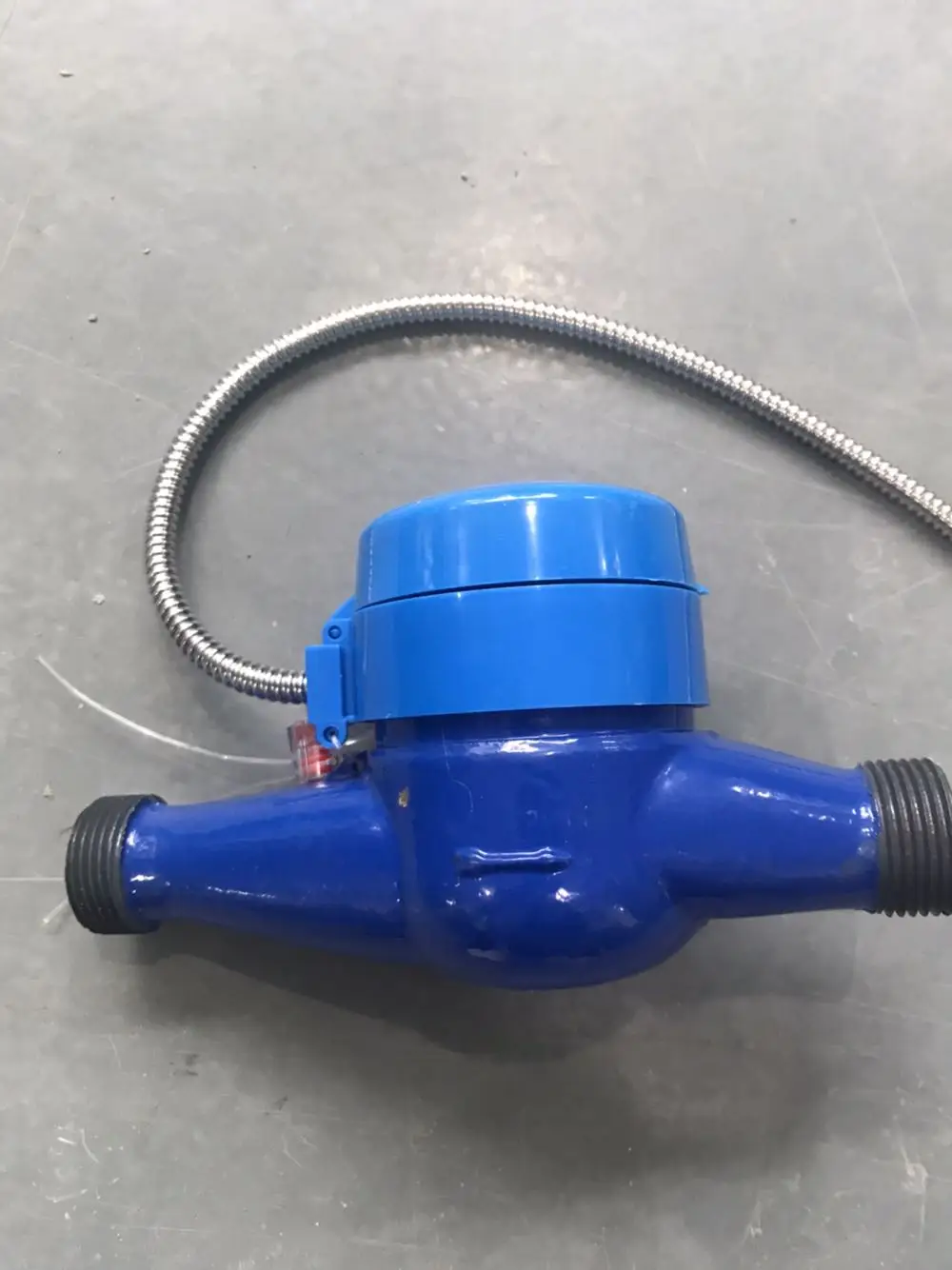

Электронный дистанционный интеллектуальный счетчик воды Modbus/протокол 188 RS485

Электронный дистанционный интеллектуальный счетчик воды Modbus/протокол 188 RS485

Счетчик воды характеристики: Modbus RS485 коммуникации; Рабочее напряжение 3,6 V-24V; Поддержка 188 протокол; Дальность передачи до 1000 метров; Хорошая Водонепроницаемость до IP68 водонепроницаемый класс; Электронный импульсный массажер подсчета; цифровой дисплей; Связь с мгновенным потоком пакетов данных; Устранение холостого хода, точность измерения до 0,00001m3.

1. Сверхнизкая мощность, длительный срок службы, бессрочное техническое обслуживание

Магнитный туннельный датчик нулевой мощности, тщательная технология снижения мощности ЦП, сверхнизкий Статический рабочий ток, теоретический расчет в течение 30 лет со встроенной большой емкостью литиевой батареи,ФактическийГарантируемФункция10В течение года.

Нет батареи и других схем обслуживания. Внешний источник питания автоматически переключается на внешний источник питания, когда внешний источник питания поставляется.Внешний электрический токНизкий до0.3ма,Обеспечить работу литиевой аккумуляторной системы дистанционного управления передачей6В течение года.

2.Нелинейная компенсация кривизныПолный диапазон точного измерения

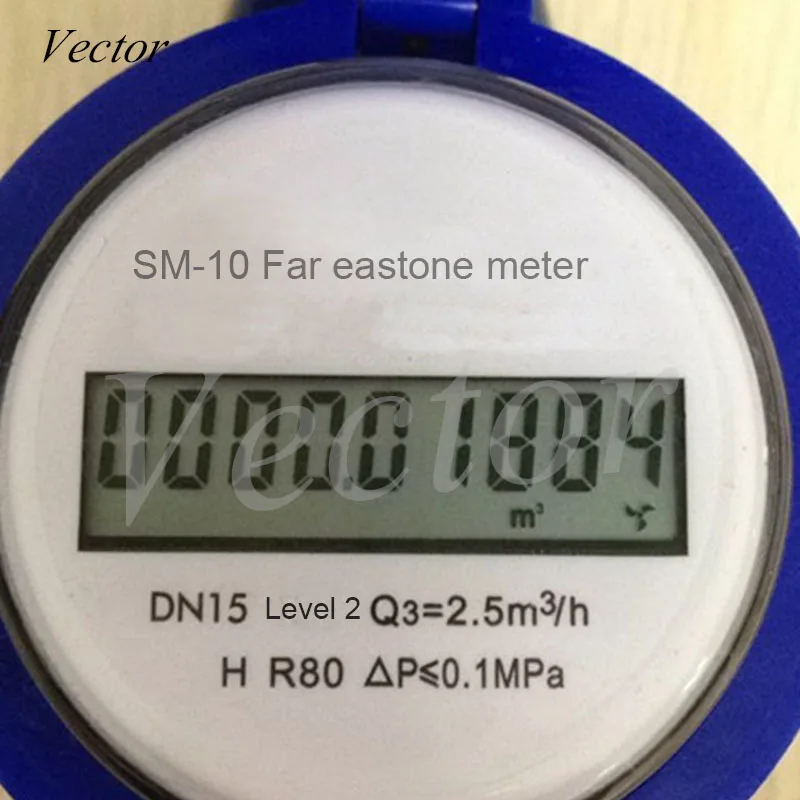

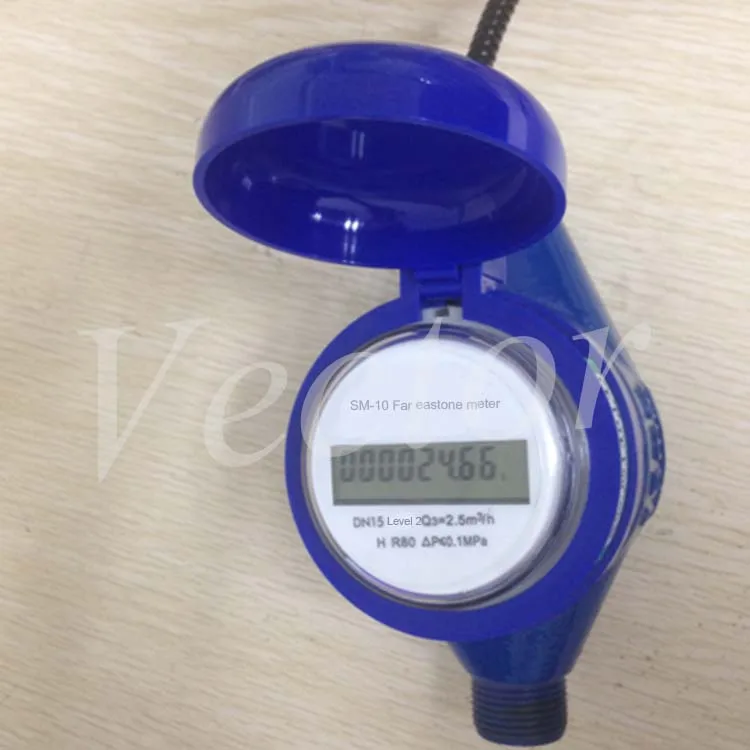

Серия электронных счетчиков воды принимает многовалютный коэффициент нелинейной компенсации кривой измерения, общая точность потока гарантированно составляет 0.05%, и точность измерения полного диапазона выше, чем национальный стандарт. Вода использует 9 бит жидкокристаллический дисплей, показывая, минимальный масштаб 0,00001 м3.Минимальная единица измерения 0,00001 м3..

3.Водонепроницаемый класс IP68Герметичная цепь, через различные сложные испытания окружающей среды

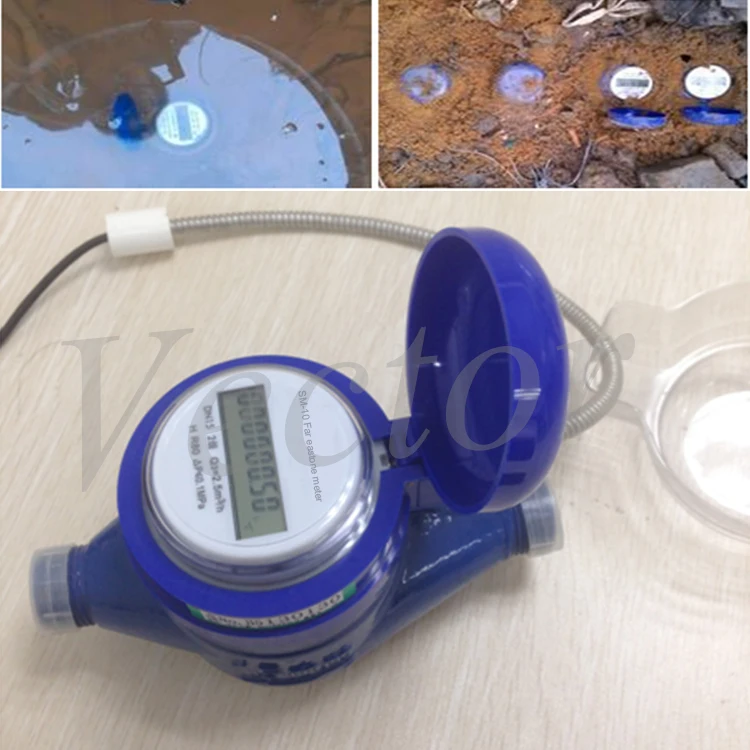

Эта серия электронных счетчиков воды с использованием базового стола и блок для электрической цепи полностью независима от конструкции разделения; Блок для электрической цепи двери достиг IP68 класса, водонепроницаемость 50 метров под давлением воды (0,5 МПа); полностью герметичная водонепроницаемая защита из-за воды и влаги, чтобы полностью устранить неисправность, вызвавшую сбой продукта, очень низкая. Разделительная структура облегчает замену и техническое обслуживание счетчика воды, а стоимость обслуживания низкая.

4.Интеллектуальная идентификация воздушной трубы и водяного молотка методом разности скорости

Это обычное явление, что на Высокочувствительный счетчик воды влияют колебания воздуха и давления в трубе. Умный электронный счетчик воды серии SM-10 точно измеряет расход рабочего колеса. В соответствии с вероятностью разницы в потоке, он анализирует явление скольжения счетчика воды и автоматически устраняет количество воды, генерируемой на холостом ходу. Решение этой проблемы является лучшей интерпретацией интеллектуальных и электронных преимуществ счетчиков воды.

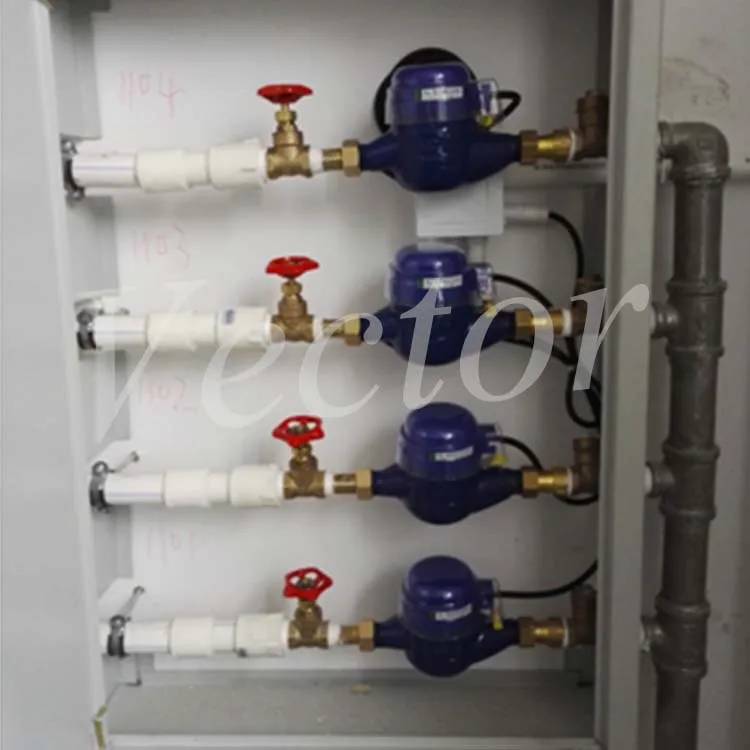

5Простая установка и замена размеров по национальному стандарту

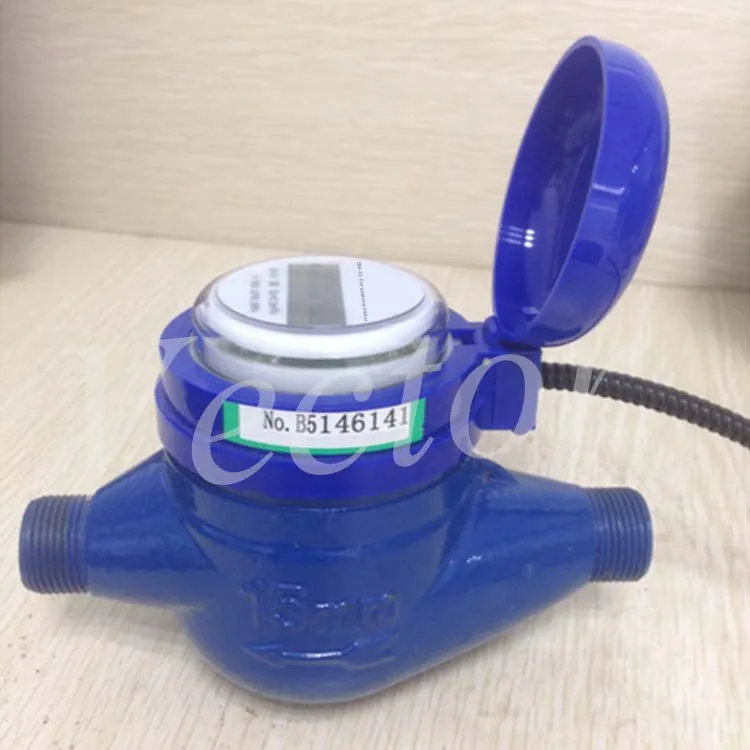

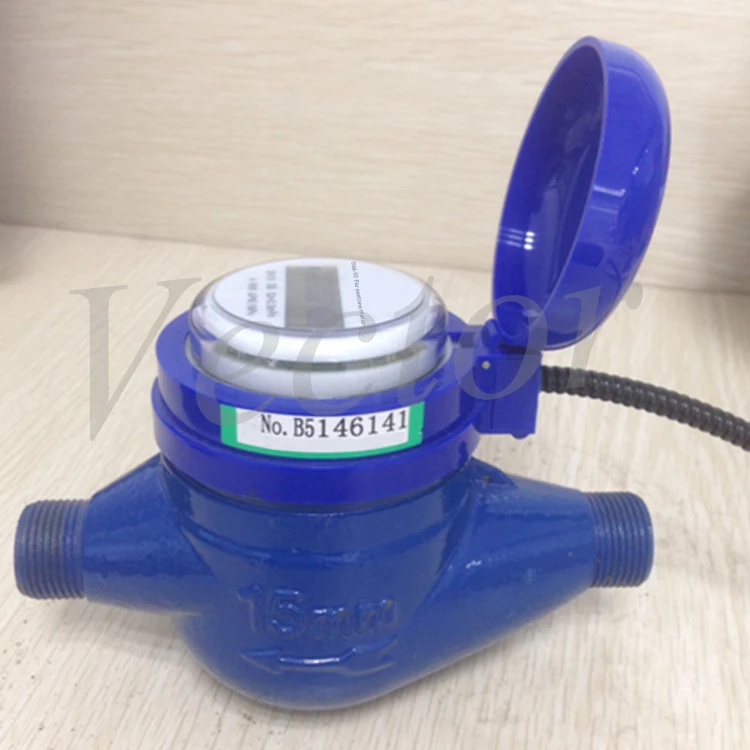

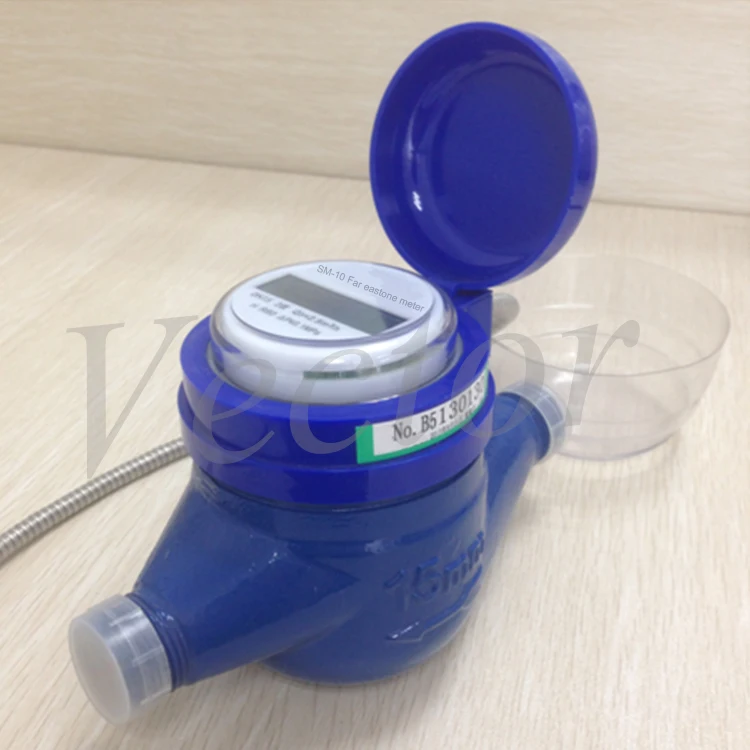

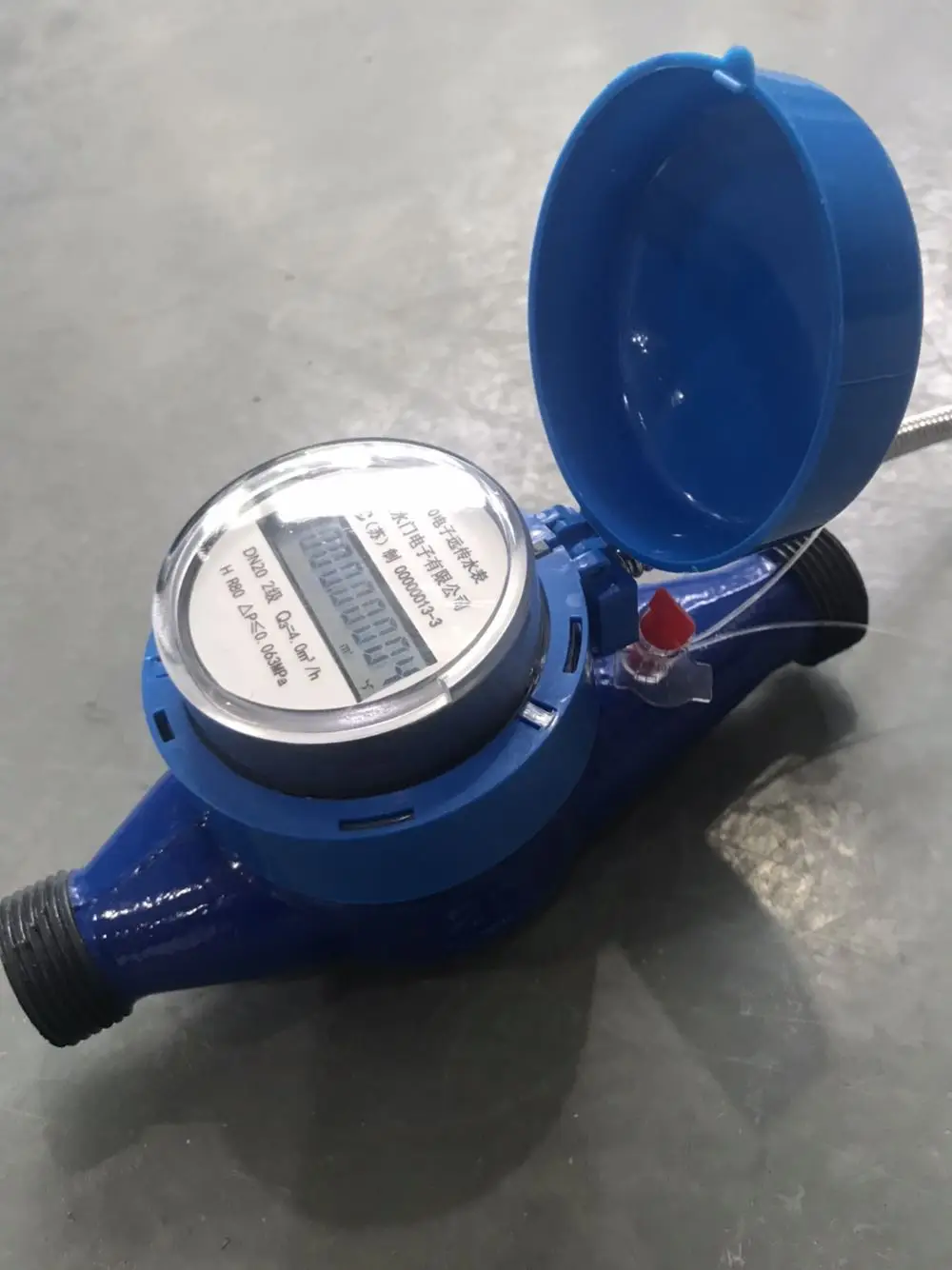

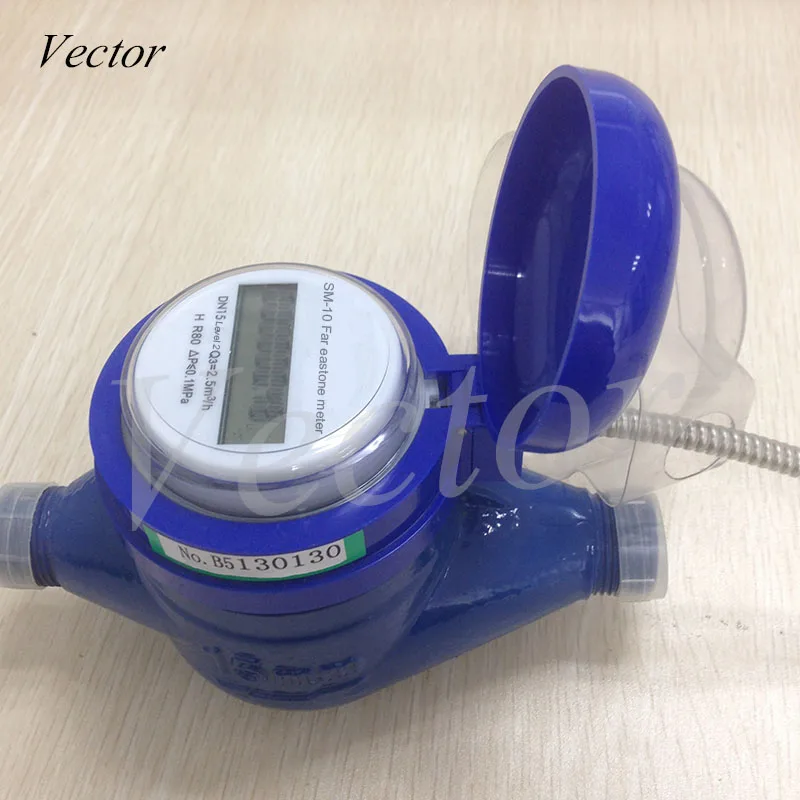

Серия 15 мм, 20 мм и 25 мм стандартных калибра Электронные счетчики воды соответствуют национальному стандарту счетчиков холодной воды. Метод установки точно такой же, как у обычных механических счетчиков воды, и его можно непосредственно заменить. Данные о количестве воды отображаются на ЖК-дисплее, а проверка счетчика воды является более интуитивной и простой.

6.Анти-утечка и анти-флип

Серия Электронных Счетчиков Воды использует запатентованный контрольный клапан для контроля забора воды, который не только осознает необходимость падения воды и ходьбы, но также предотвращает проблему счетчика воды вверх дном. Минимальный пусковой поток 15 мм достиг 2 литров в час.

7Высокочувствительная и износостойкая структура, длительный срок службы

Серия Электронных Счетчиков Воды разработана механизмом длительного срока службы. Два полюса крыльчатки изготовлены из вала из нержавеющей стали и рукава вала из агата. Тест потока составляет более 100 тысяч тонн, фрикционное усилие механизма без редуктора и высокая чувствительность счетчика воды. Нет механического износа, и характеристики измерений поддерживаются в течение длительного времени. Верхний магнит рабочего колеса водяного стола запечатан специальной уплотнительной полостью, что позволяет избежать поломки вращения крыльчатки из-за адгезии воды и ржавчины к магниту.

8Антимагнитная защита от повреждений.

Серия электронных счетчиков воды Базовый счетчик с сжимающей стальной пластиной может предотвратить внешние магнитные, магнитные помехи и значительно повысить способность внутреннего сопротивления давлению воды, замерзающего давления и давления тест через контрастный тест, SM-10 измерительный прибор для измерения давления превышает национальный стандарт в 5 раз, За пределами одного и того же типа счетчик воды более чем в два раза.

9Функция расходомера

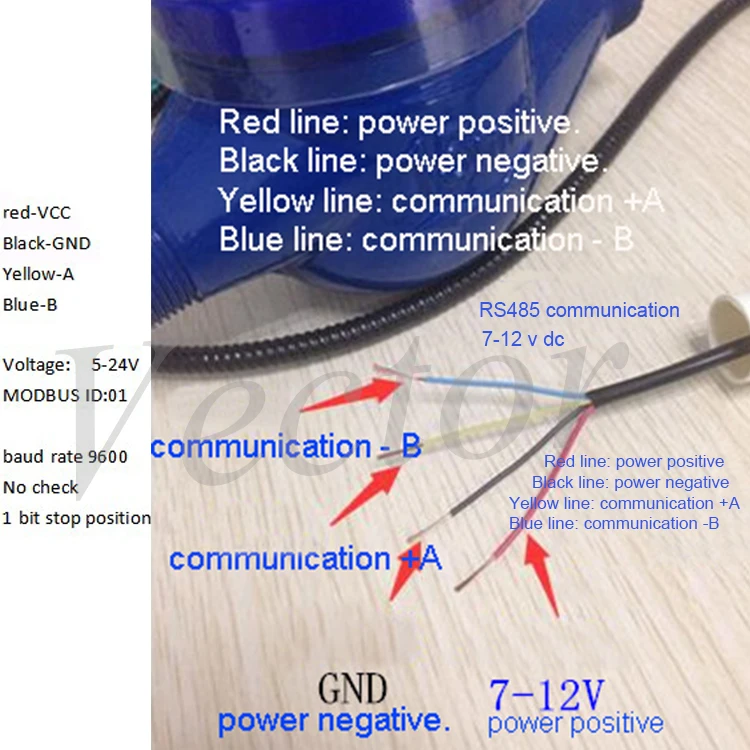

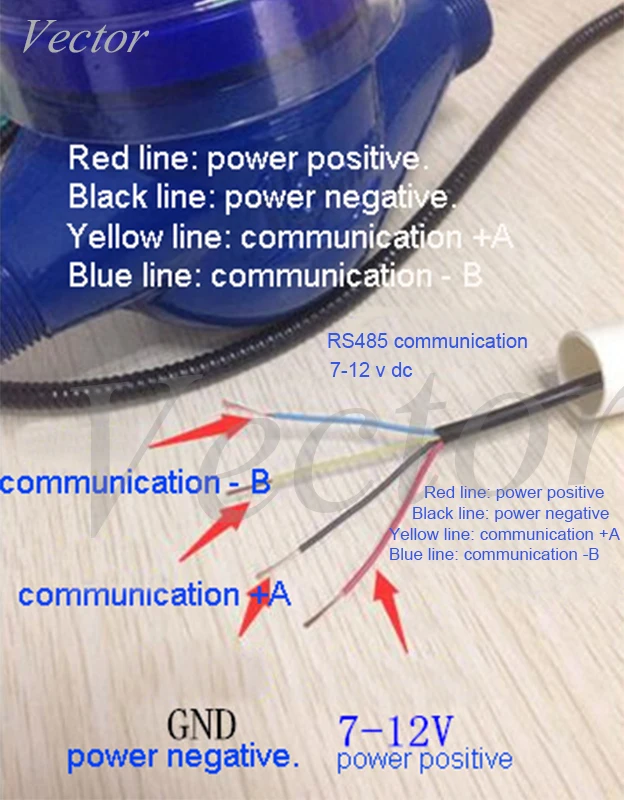

ЭтоСерия электронных счетчиков воды может обеспечить измерение потока в реальном времени, номинальная точность потока 2 уровня. Расходомер воды обеспечивает международный стандарт MODBUS протокол связи, интерфейс RS485, который может быть непосредственно интегрирован с ПЛК устройств, и является лучшим выбором для низкой стоимости инструмента и оборудования контроля потока.Интеллектуальный электронный счетчик воды с дистанционной передачей имеет простое соединение с общей проводкой. Сигнал безопасен и надежен, и нет выхода из строя сигнала. Литиевая батарея, используемая для измерения, является сверхдолгим сроком службы, а данные и мониторинг состояния в реальном времени выполняются автоматически каждый день.

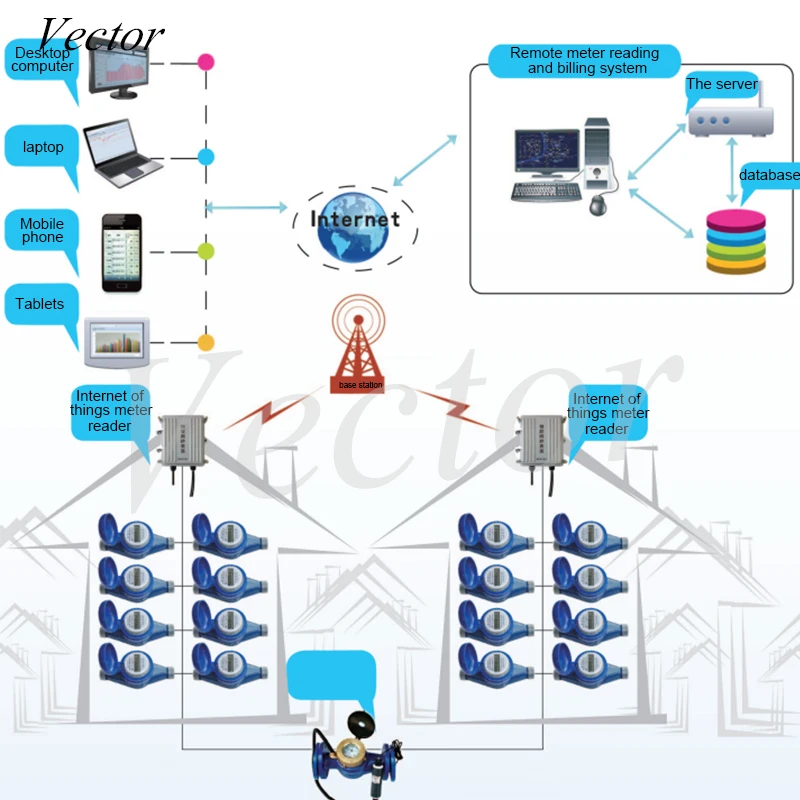

1. Передача данных, дистанционный счетчик, степень считывания: использование электронного коридора 485 автобусного подключения, после получения данных посылка через GPRS передача данных, точность данных может достигать 100%, ударная прочность по сравнению с фотоэлектрическим пультом дистанционного управления, подверженным воздействию светильник, а также водной среде, беспроводной дистанционный измеритель подвержен воздействию на окружающую среду установки счетчика воды, Точная скорость выше, чем у прямого считывания и беспроводного счетчика воды.

2, избегайте феномена водяного молотка и так далее: мы используем счетчик водыАлгоритм фильтрации свободного вращения используется для решения проблемы с пустым вращением счетчика воды.

3. Измерение микро-воды: 0,00001 кубических метров, может эффективно контролировать небольшое количество воды пользователя, может осуществить измерение капельной воды.

Протокол связи Modbus SM-10H полного электронного счетчика воды

1 Формат протокола

1,1 регистр чтения

Верхняя компьютерная команда:

Номер станции.

Функциональный номер

Первый адрес H

Первый адрес L

Номер слова H

Номер слова L

CRC-L

CRC-H

01

03

00

00

00

04

Xx

Xx

Примечания:Номер станции: 1 - 255, количество слов: 1-20, номер функции = 03H

Первый Адрес: первый адрес, высокий адрес L: нижний первый адрес. Адрес: 0000H-FFFFH

Нижний машинный ответ:

Номер станции.

Функциональный номер 03H

Байт

Данные 0

Данные 1

… Данные 7

CRC-L

CRC-H

01

03

08

Xx

Xx

Xx

Xx

Xx

Примечания: номер станции: 1-255, данные с основной станцией, номер функции = 03H

CRC-L:CRC CRC-H низкого положения: CRC high.

1,2 Определение регистра (первый адрес)

0000-0001: накопительное количество воды, код BCD, высокие байты спереди. Только для чтения, чтение необходимо читать 8B один раз.

Диапазон представления: 0000,00-9999,9999 м3

0002-0003: поле, код BCD, только для чтения.

При чтении количество воды необходимо считывать вместе с сохраненным полем. Адрес is0000, длина слова 4.

Процедуры:

Волосы: 01 03 00 00 00 04 44 09

Сбор: 01 03 08 12 3456 7800 00 71 57 7B C4

Объяснение: 12 3456 78Для текущего количества воды, код BCD,4.Бит целое,4.Десятичное значение, фактическое значение is1234.5678М3;

Примечание: окончательный Кол-во счетчика воды certificateThe 2 цифр-это общение адрес и шестнадцатеричный код. Как правило, фабрика 0x01 ~ 0x99. Если вам нужно изменить адрес, вы можете обратиться к производителю за программным обеспечением для операционных инструментов.
