Панель переключателя сенсорного экрана 12 В/24 в пост. Тока 6 клавиш | Автомобили и

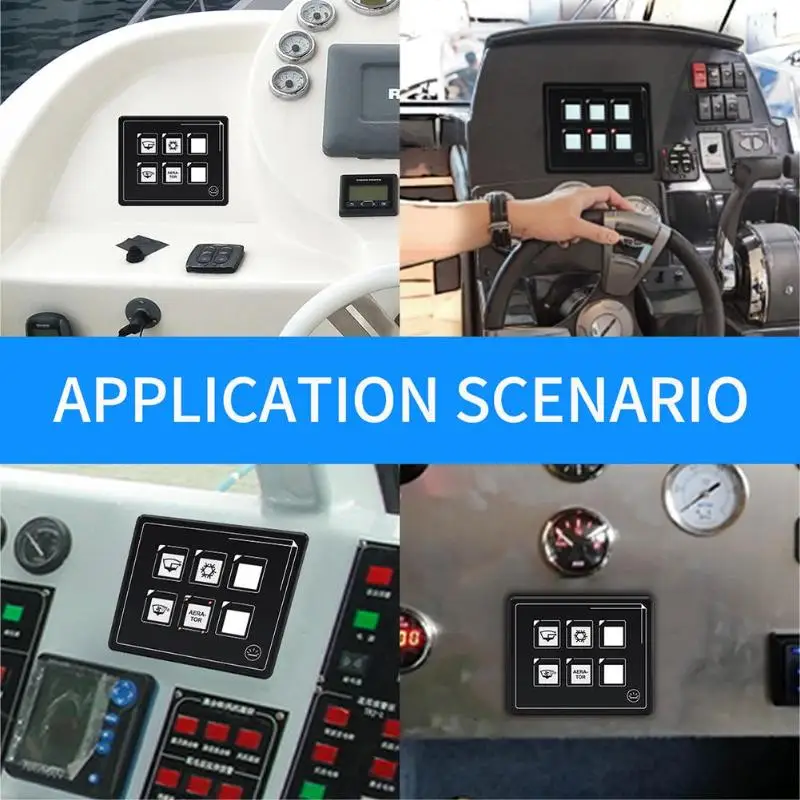

DC 12V/24V 6 Gang сенсорный экран переключатель панель Тонкий сенсорный панель управления коробка для автомобиля морской лодки караван
Особенности:

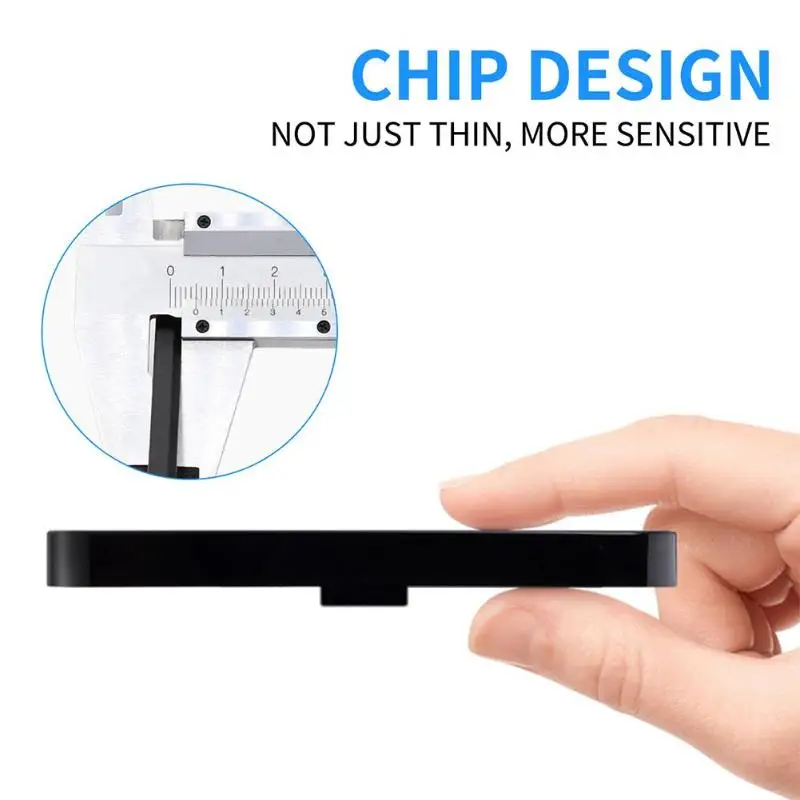

1. Ультра компактный размер панели (60% меньше, чем традиционные панели) легко установить; Почти не требуется глубина крепления
2. Простота в установке-нет установочная глубина, минимальный сверлить отверстия (13x8,5 мм)
3. Используйте компактный, легко доступный Кабель micro-USB, конец использования r может заменить кабели любой желаемой длины

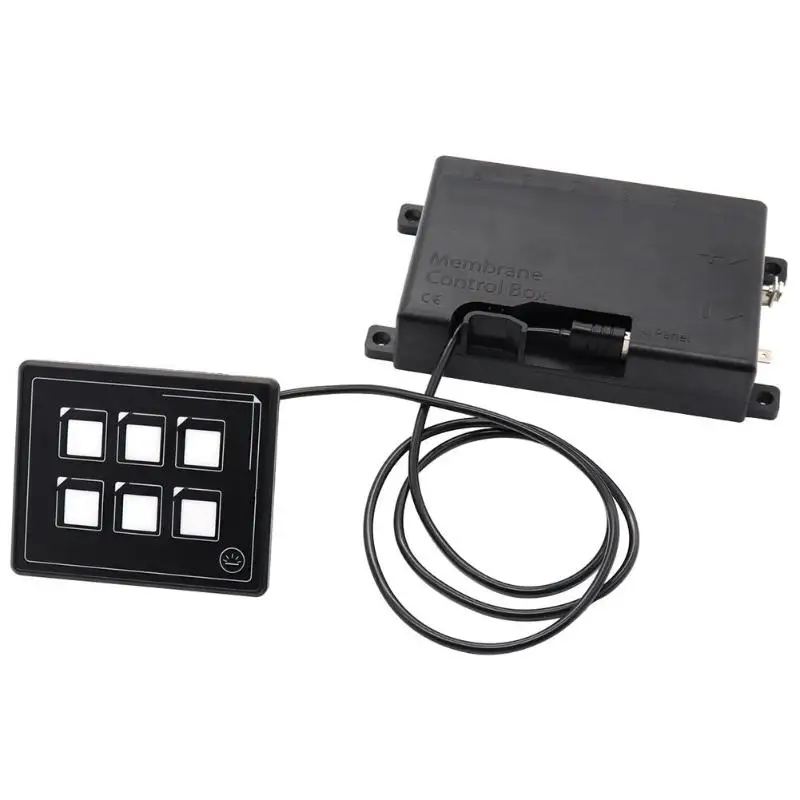

4. Гибкий Блок реле управления проводкой установлен на расстоянии 1 м от сенсорной панели
5. IP66-защита от сильных струй воды (только панель)
6. Светодиодный/10A самонастраиваемый предохранитель для каждой ветки

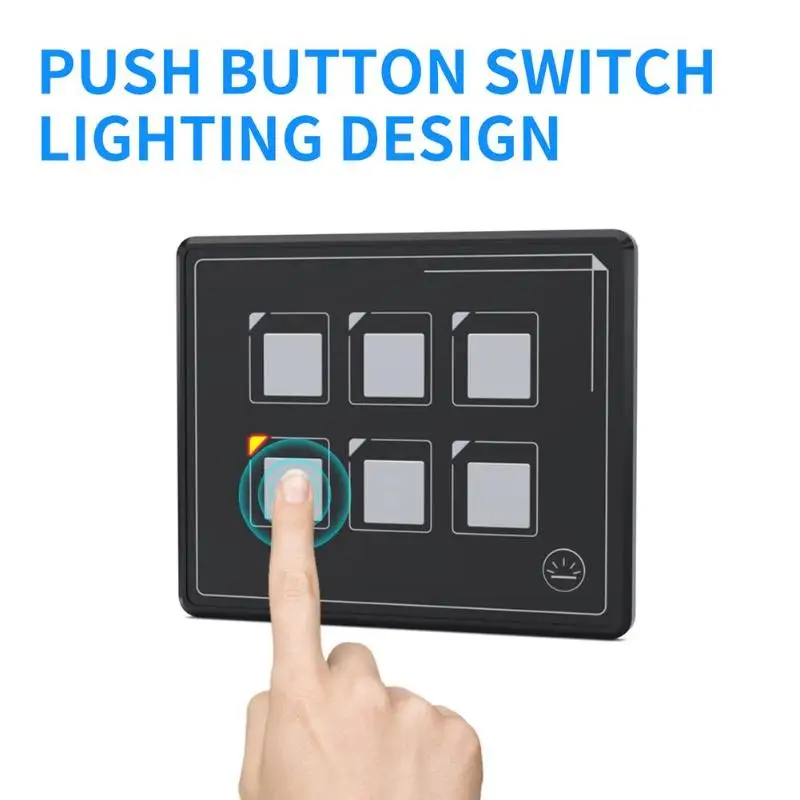

7. Модуль подсветки позволяет легко работать в режиме ожидания с низким напряжением (90% ниже, чем у предыдущих моделей)

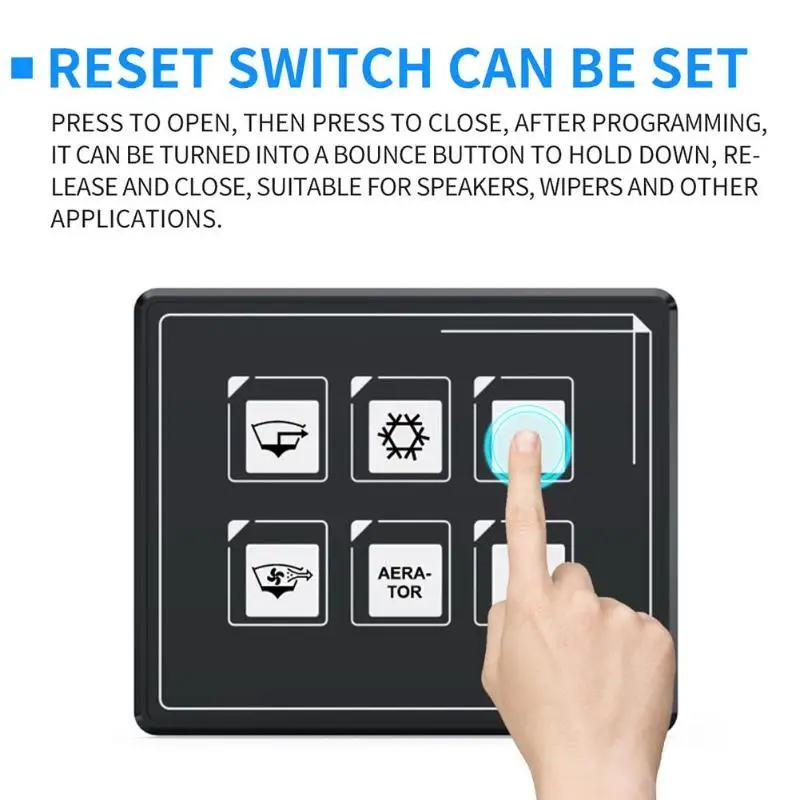

8. Программируемая мгновенная кнопка-все кнопки могут быть запрограммированы, чтобы быть мгновенными (идеально подходит для рупорного или стеклоочистителя приложений)
9. Различные графические и текстовые наклейки

Характеристики:
Модель продукта: SP5106

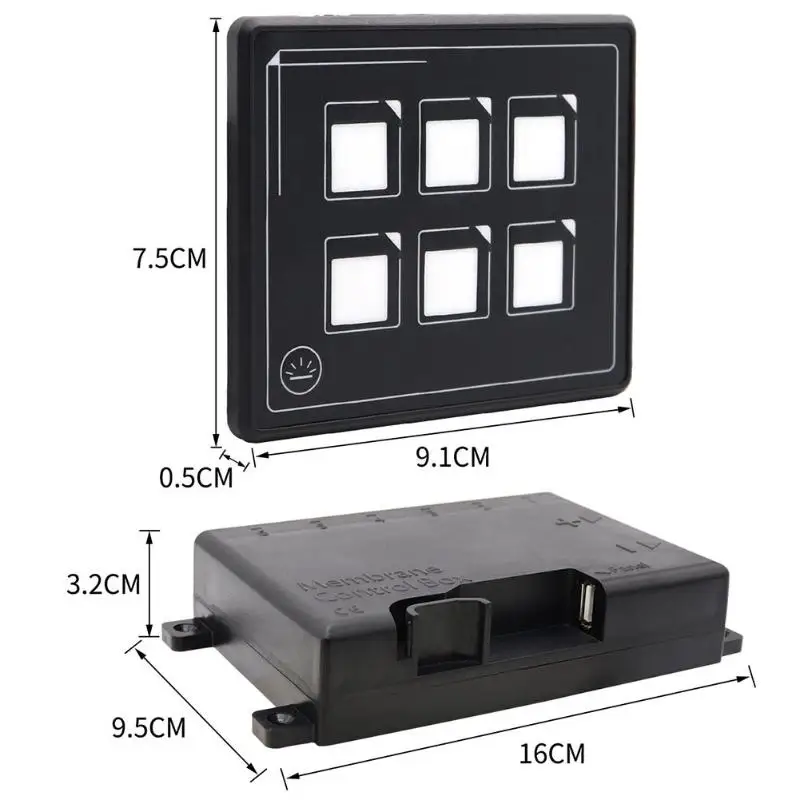

Размер панели: 9,1*0,8*7,5 см/3,58*0,31*2,95"

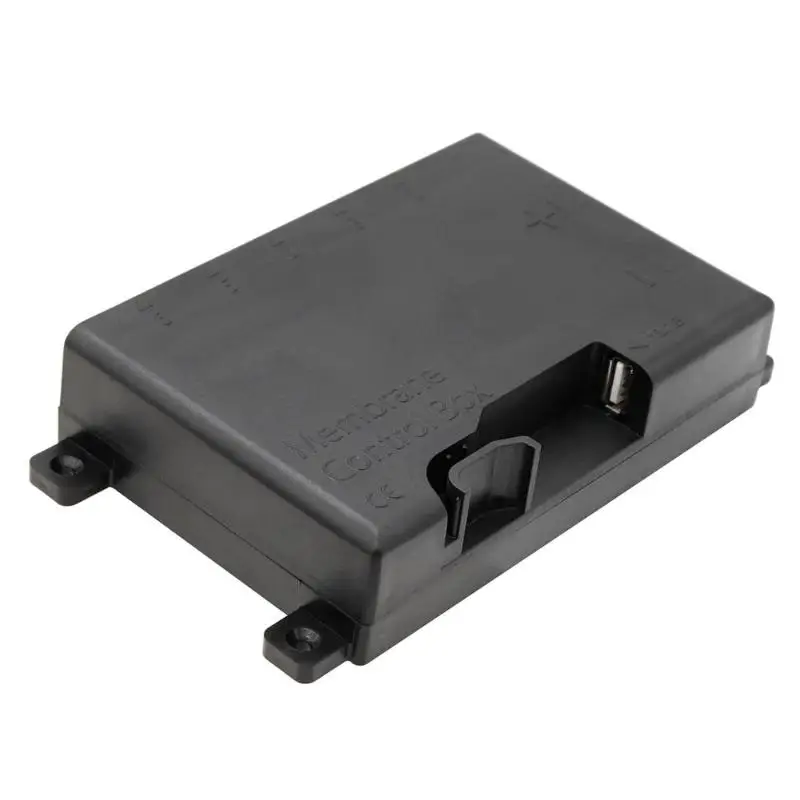

Размер коробки управления: 16*9,5*3,2 см/6,30*3,74*1,26"
Размер упаковки: 9,8*6,1*19,9 см/3,86*2,40*7,83"
Вес нетто продукта: 303 г
Вес брутто продукта: 344 г
Напряжение продукта: 11-30 В постоянного тока
Ток продукта: 10А на контур филиала

Лицевая панель: ПЭТ Мембранная Сенсорная панель
Защита цепи: Встроенный перестраиваемый предохранитель (PPTC)
Номинальная мощность переключателя: 10А на ветку
Номинальная панель: максимальный накопительный усилитель: 35A
Номинальное напряжение: 11-30 В постоянного тока
Примечания: IP66 (мембранная панель)
Клеммы питания: кольцевые клеммы размера M4
Клеммы нагрузки: .250 быстроразъемных терминалов (папа)

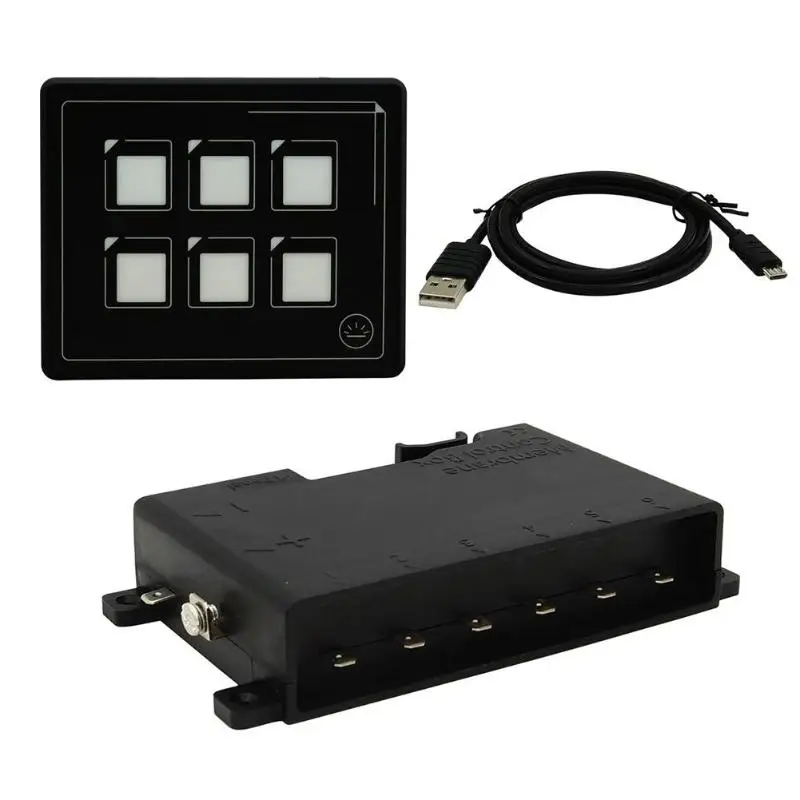

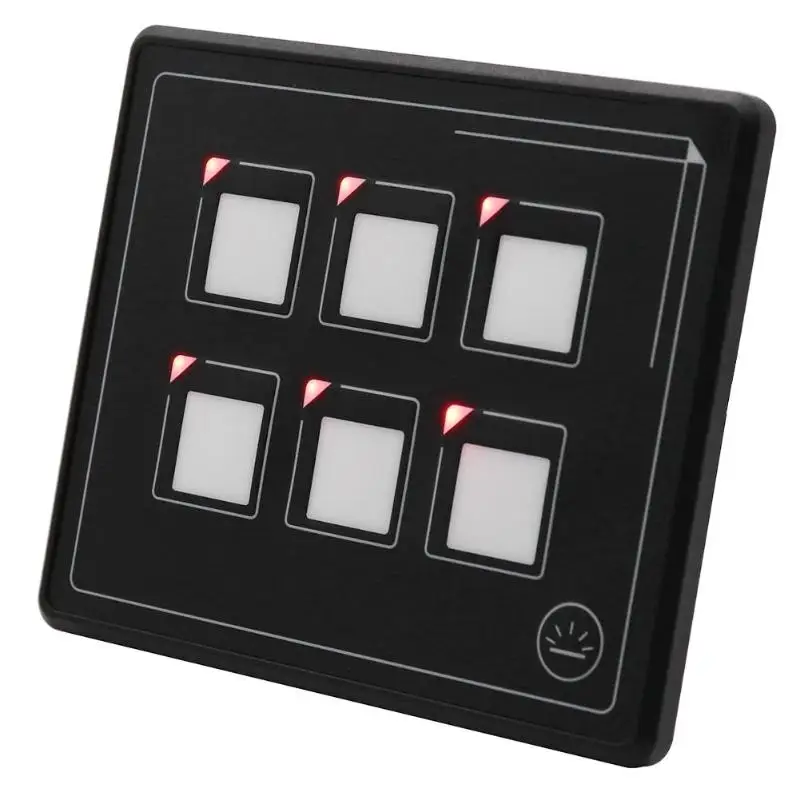

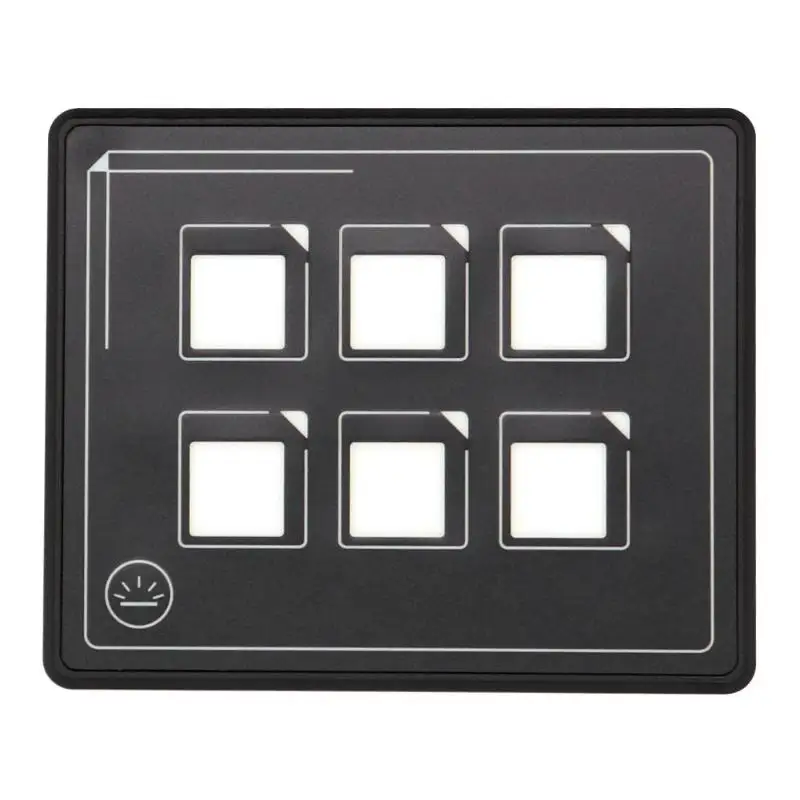

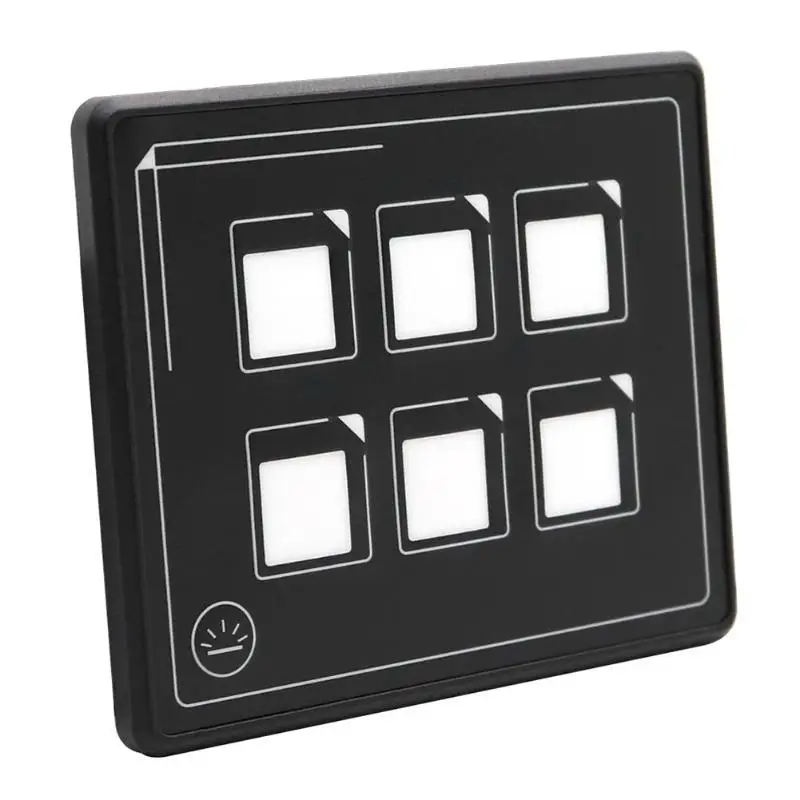

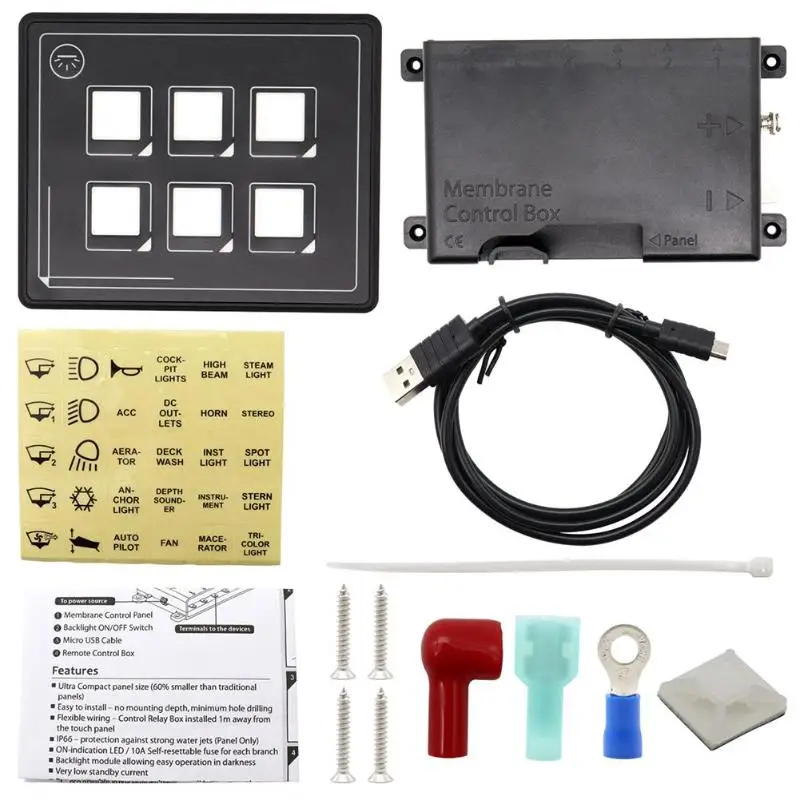

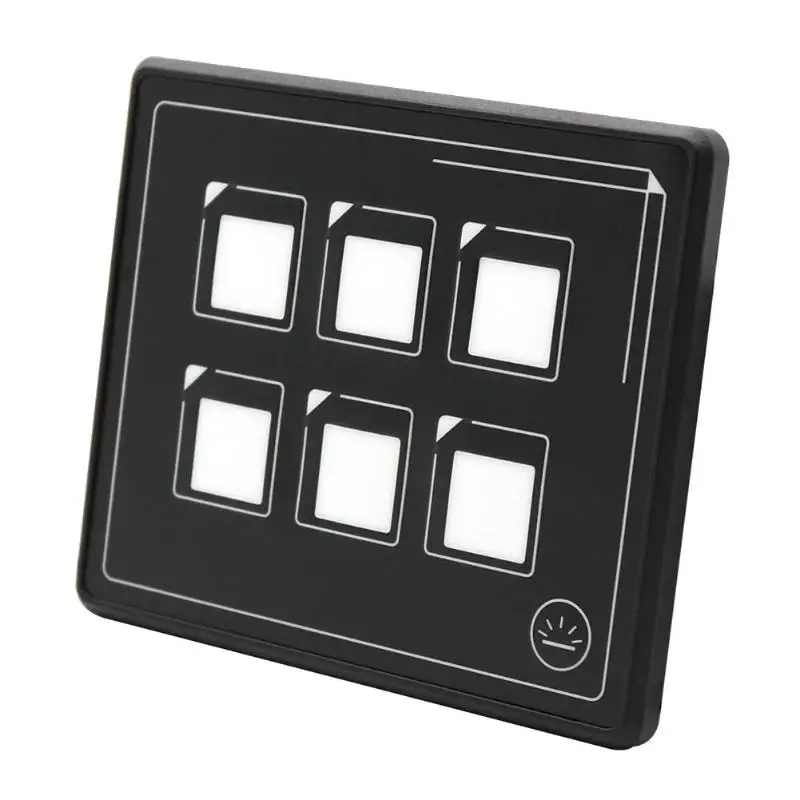

Мембранная панель управления

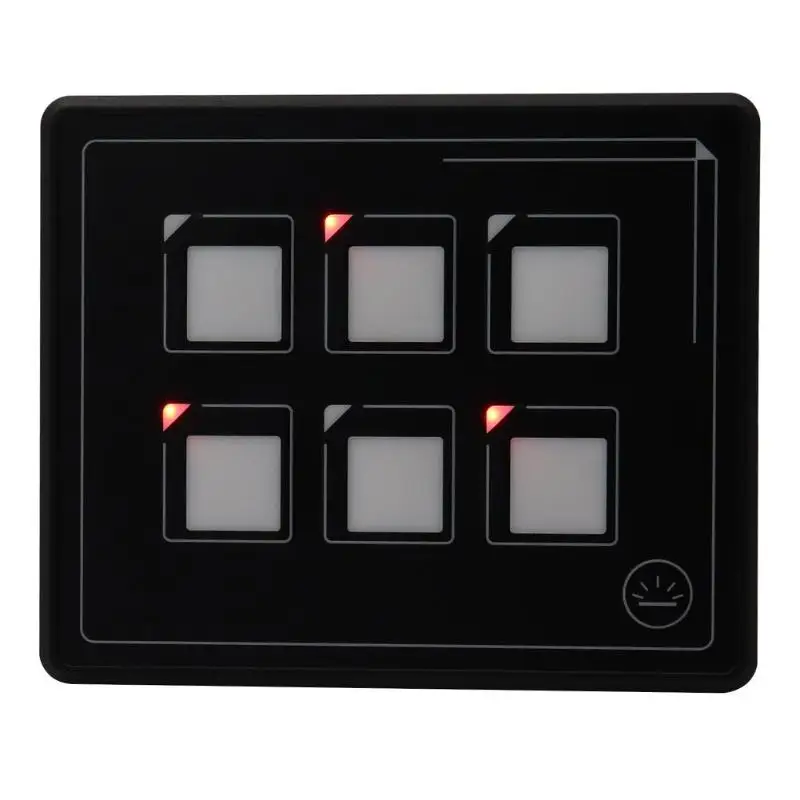

Переключатель включения/выключения подсветки
Кабель Micro USB
Пульт дистанционного управления

Инструкции по установке:
1. Поместите шаблон на нужное положение панели и отрежьте отверстие соответствующим образом.

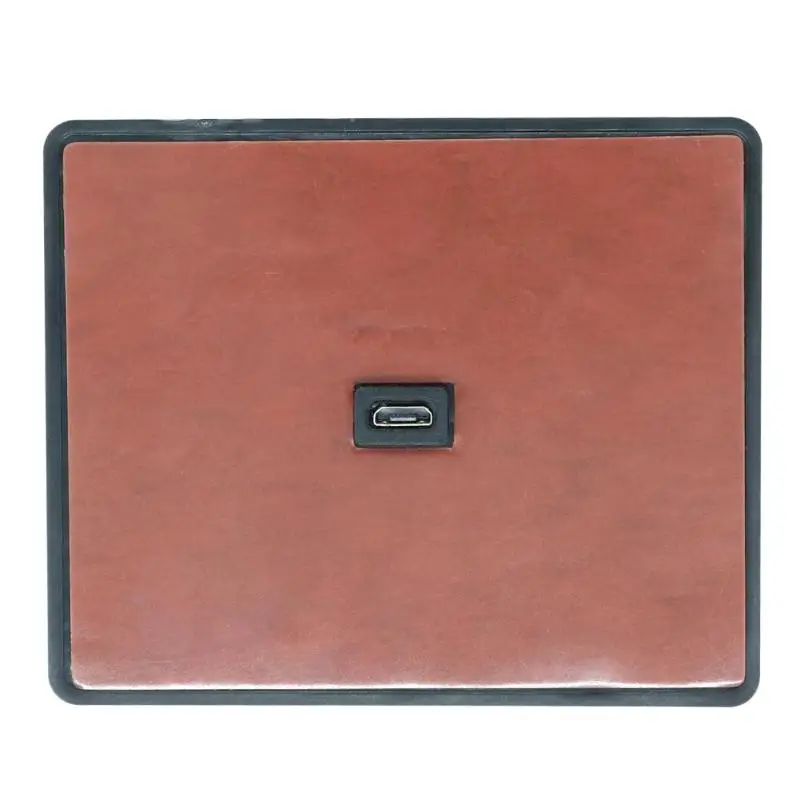

2. С задней панели приборной панели вставьте разъем micro USB в переднюю часть. Подключите разъем micro USB к розетке к задней панели.
3. Крепите панель прочно на приборную панель с помощью самоклеящейся задней панели.

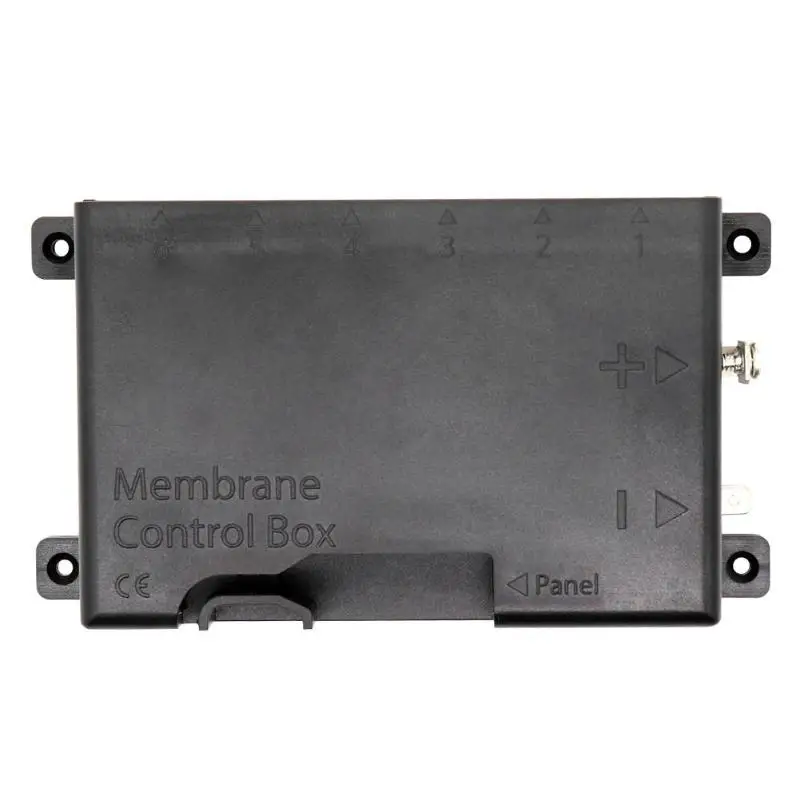

4. Правильно Установите блок управления с помощью прилагаемых винтов.
Вставьте другой конец кабеля micro USB в блок управления. Вдавите кабель в фиксатор натяжения на коробке, как показано на иллюстрации.
5. Обжим положительного провода постоянного тока (+) с включенным круглым терминалом. Пропустите провод через прилагаемый изолятор и подключите к винтовым клеммам. Правильно закройте клеммы изолятором. ОБЖИМНАЯ отрицательная проволока постоянного тока (-) с изолированным 0,250 "гнездовым терминалом и вставьте в отрицательный Быстрый терминал на блоке управления. Подключите Клеммы нагрузки к желаемым устройствам. Цифры в верхней части Нагрузочных терминалов соответствуют числам на мембранной сенсорной 1 2 3 панели, как показано слева.
6. (мгновенная кнопка настройки) для настройки определенной кнопки, чтобы быть мгновенной (Push-On), нажмите кнопку и кнопку подсветки одновременно для
Более 5 секунд, пока кнопка не мигнет. Все кнопки могут быть настроены на мгновенное. Чтобы отменить это (измените кнопку на кнопку ВКЛ-ВЫКЛ), просто повторите процесс снова на той же кнопке.

Примечания:
1. Возможны незначительные отклонения в размере из-за ручного измерения, различных методов измерения и инструментов.
2. Изображение может не отражать фактический цвет изделия из-за различных фотографирования светильник, угол и дисплей монитора.

1 комплект X панель переключателя сенсорного экрана
