USB AVR ISP MkII Mk2 загрузчик на AVRISP TPI PDI программатор|Аксессуары для

USB AVR ISP MkII Mk2 загрузчик на AVRISP TPI PDI программатор|Аксессуары для

Use10Programming interfaceAVRThe чип запрограммирован и подключен следующим образом

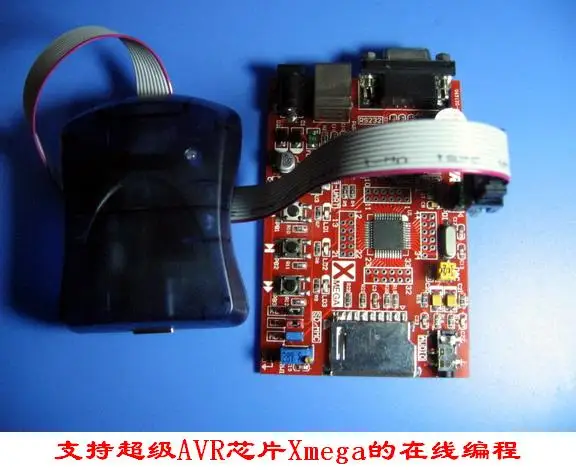

Use6Core plugXmegachipXmega32A4The подключение для операций программирования показано на следующем рисунке

Два. Список поддерживаемых устройств выглядит следующим образом:

Этот paragraphUSB AVR ISP MKIIProgrammer andATMELOriginalAT ISP MKIIProgrammer поддерживает одну и ту же модель устройства, последняя поддержка XmegaFull range ofPDIInterface и новых обновлений, end2014year5последняя версия месяца isAVR Studio 6,2, следующие модели могут поддерживать обновление версий прошивки, поддержка нового MCU futureAtmelCompany:

ISP

ATmega128,ATmega1280,ATmega1281,ATmega1284,ATmega1284P,ATmega128A,ATmega128RFA1,ATmega16,ATmega162,ATmega164A,ATmega164P,ATmega164PA,ATmega165,ATmega165A,ATmega165P,ATmega168,ATmega168A,ATmega168P,ATmega168PA,ATmega169,ATmega169A,ATmega169P,ATmega169PA,ATmega16A,ATmega16HVB,ATmega16U2,ATmega16U4,ATmega2560,ATmega2561,ATmega32,ATmega324A,ATmega324P,ATmega324PA,ATmega325,ATmega3250,ATmega3250A,ATmega3250P,ATmega3250PA,ATmega325A,ATmega325P,ATmega3250PA,ATmega328,ATmega328P,ATmega329,ATmega3290,ATmega3290A,ATmega3290P,ATmega3290PA,ATmega329A,ATmega329P,ATmega329PA,ATmega32A,ATmega32C1,ATmega32HVB,ATmega32M1,ATmega32U2,ATmega32U4,ATmega32U6,ATmega48,ATmega48A,ATmega48P,ATmega48PA,ATmega64,ATmega640,ATmega644,ATmega644A,ATmega644P,ATmega644PA,ATmega645,ATmega6450,ATmega6450A,ATmega6450P,ATmega645A,ATmega645P,ATmega649,ATmega6490,ATmega6490A,ATmega6490P,ATmega649A,ATmega649P,ATmega64A,ATmega64C1,ATmega64M1,ATmega8,ATmega8515,ATmega8535,ATmega88,ATmega88A,ATmega88P,ATmega88PA,ATmega8A,ATmega8HVD,ATmega8U2

ATtiny12,ATtiny13,ATtiny13A,ATtiny15,ATtiny167,ATtiny2313,ATtiny2313A,ATtiny24,ATtiny24A,ATtiny25,ATtiny26,ATtiny261,ATtiny261A,ATtiny4313,ATtiny43U,ATtiny44,ATtiny44A,ATtiny45,ATtiny461,ATtiny461A,ATtiny48,ATtiny84,ATtiny84A,ATtiny85,ATtiny861,ATtiny861A,ATtiny87,ATtiny88

AT90CAN128,AT90CAN32,AT90CAN64,AT90PWM2,AT90PWM216,AT90PWM2B,AT90PWM3,AT90PWM316,AT90PWM3B,AT90USB1286,AT90USB1287,AT90USB162,AT90USB646,AT90USB647,AT90USB82

PDI

ATxmega128A1,ATxmega128A1_revD,ATxmega128A1U,ATxmega128A3,ATxmega128A3U,ATxmega128D3,ATxmega16A4,ATxmega16A4U,ATxmega16D4,ATxmega192A3,ATxmega192A3U,ATxmega192D3,ATxmega256A3,ATxmega256A3U,ATxmega256A3B,ATxmega256A3BU,ATxmega256D3,ATxmega32A4,ATxmega32A4U,ATxmega32D4,ATxmega64A1,ATxmega64A3,ATxmega64A3U,ATxmega64D3

ТПИ

ATtiny10,ATtiny20,ATtiny4,ATtiny40,ATtiny5,ATtiny9

Три. Распределение товара:

3,1, Tao XingAVR ISPMKIIProgrammer One

3,2 、 10-ядерный штекер turn6Core штекер Адаптер

3,3. Линия подключения USBCommunication

3,4. Программное обеспечение для программирования (электронный файл) может быть передано по сети, оно также может быть загружено из интернета.

4. Определение интерфейса:

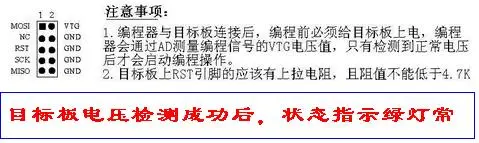

4,1. Программатор output10основная функция программирования сигнала определяется следующим образом (официальное стандартное определение)

4,2, adopt10Core rotation6. функция определения программируемого сигнала на выходе из основной платы адаптера выглядит следующим образом (то же определение, что и официальный документ)

Пять. Ответы на общие вопросы:

5,1. Как насчет гарантии качества программиста?

Ответ: гарантия качества 1 год, сбой происходит во время нормального использования в течение гарантийного срока, без платы за техническое обслуживание. Неправильное использование повреждений, стоимость материала только. Половина фрахта, понесенного в общем обслуживании, ущерб, вызванный неправильным использованием, расходы на доставку по кругу оплачиваются пользователями.

5,2 、Как справиться с возвратом?

Ответ: функциональное тестирование программистов перед отправкой, упаковкой и доставкой после идеальной функции, если в использовании происходит изъятие, свяжитесь с ладонью, чтобы помочь найти причину и устранить неполадки удаленно, если вам нужно вернуть товар, все транспортные расходы оплачиваются покупателем.

'
