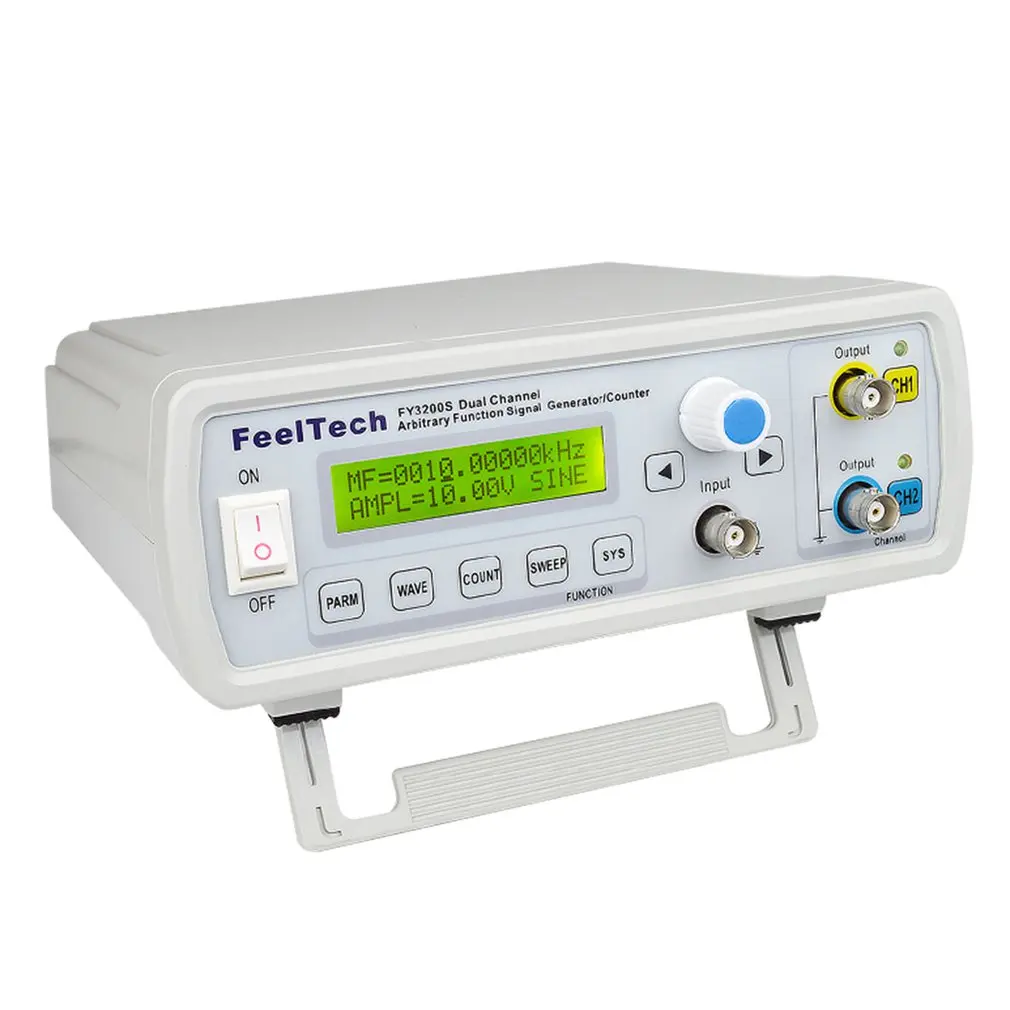

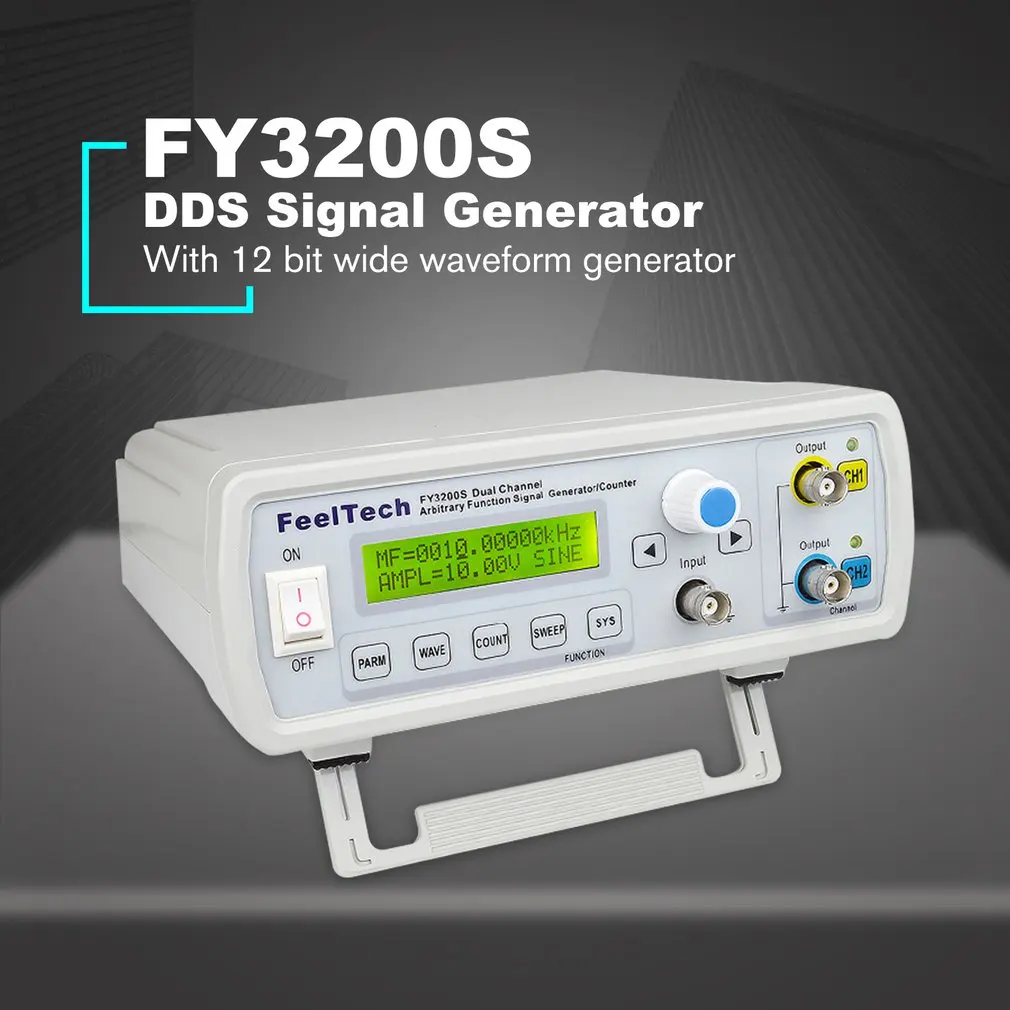

Falltech FY3200S 12 МГц цифровой DDS двухканальный функция источник сигнала Генератор

Falltech FY3200S 12 МГц цифровой DDS двухканальный функция источник сигнала Генератор

Особенности:
1. Частота дискретизации до 250 MSa/s.
2. Встроенная произвольная форма волны с частотой дискретизации 250 MSa/s.
3,4 загружаемые 2048 точек произвольной формы памяти.
4. С 12 битным генератором формы волны, выходной сигнал может быть более деликатным с низким искажением.
5. Полностью числовое управление. Он может отображать и числовую амплитуду управления, смещение, частоту, рабочий цикл выходного сигнала тока и разность фаз двух каналов. И Двухканальное произвольное целое количество частоты на выходе, когда фазовая ошибка сигнала фазового дрейфа.
6. Каждая функция может регулироваться хост-компьютером.
7. Предустановленные 17 стандартных сигналов.
8. Высокая точность частоты: Величина 10-6.
9. Высокое разрешение: полный диапазон частотного разрешения может быть 10 МГц.
10. Основной и вспомогательный волновой рабочий цикл регулируется отдельно (0.1% ~ 99.9%).
11. Все диапазон постоянно регулируется, цифровая установка непосредственно.

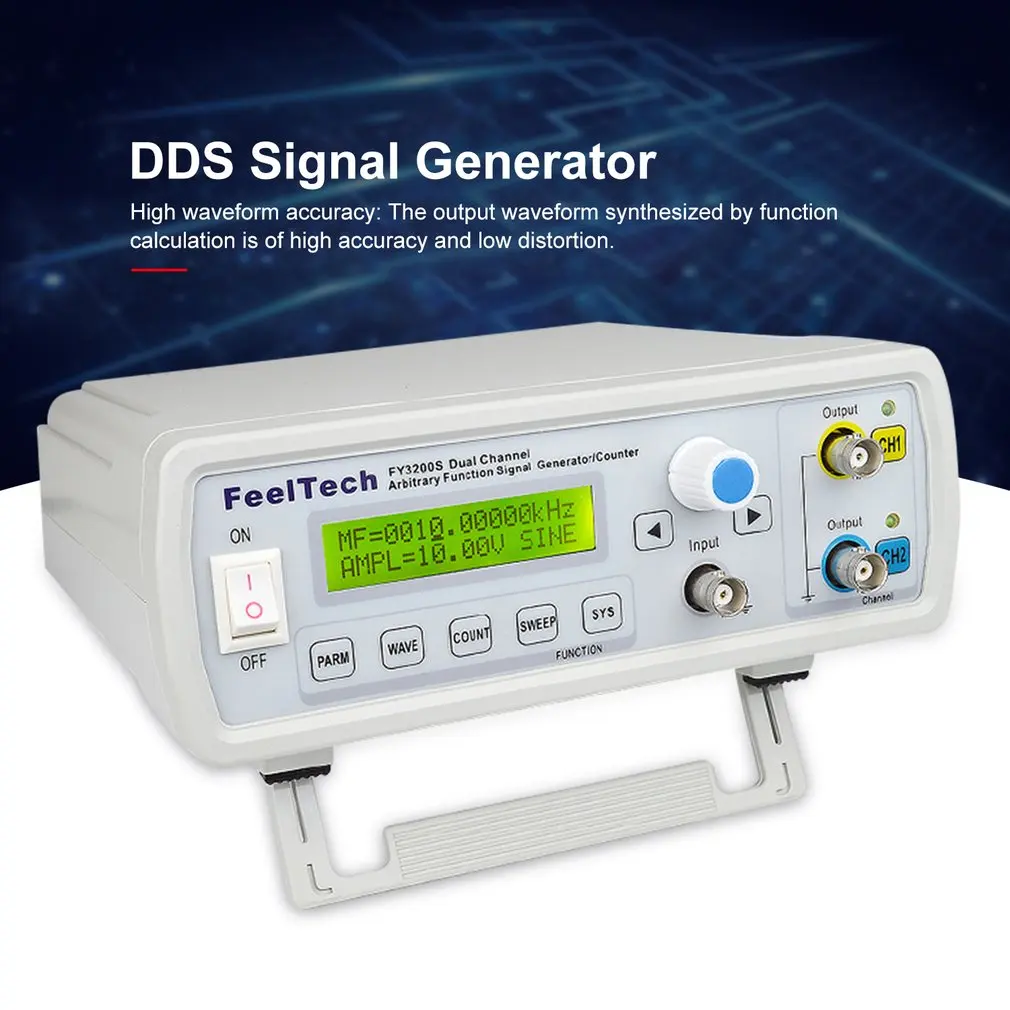

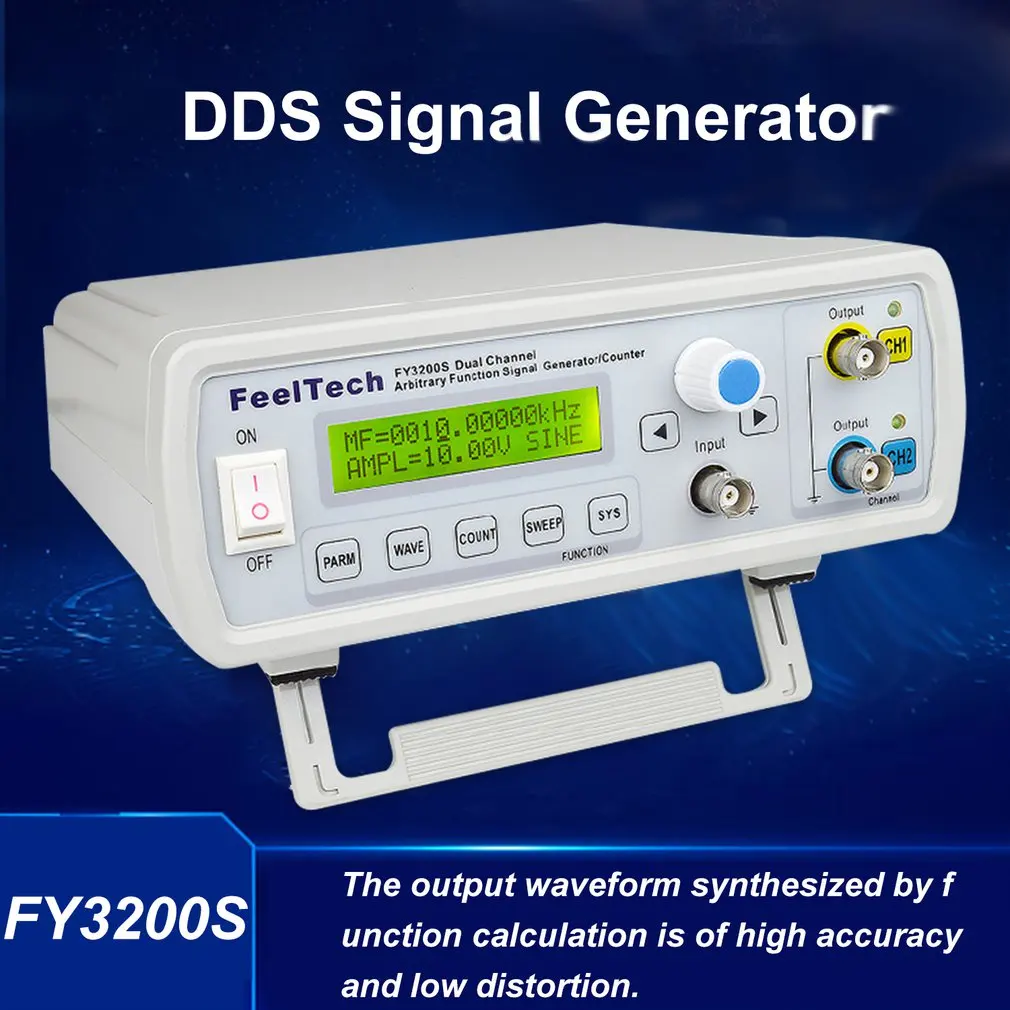

12. Высокая точность формы волны: Выходная Форма волны, синтезированная функцией, имеет высокую точность и низкое искажение.
13. Произвольная форма волны: пользователь может загружать произвольную форму волны в соответствии с потребностями.
14. Функция развертки: Линейная развертка и логарифмическая развертка. Пусковые и стоп-точки могут быть выбраны по желанию.
15. Функция сохранения: 20 наборов параметров, определенных пользователем, могут быть сохранены и загружены в любое время.
16. Режим работы: кнопка и ручка контролируются с помощью дисплея LCD1602, цифровой набор непосредственно или Ручка регулируется непрерывно.
17. Высокая надежность: масштабная интегральная схема, технология поверхностного монтажа, надежная и долговечная.
18. Измерение частоты: частоту внутреннего/внешнего сигнала можно измерить через встроенный частотомер 100 МГц.
19. Функция следования: встроенная функция контроля параметров, покрывающая частоту, амплитуду, смещение, рабочий цикл, форму волны и т. д. для удобства пользователя.
20. Функция триггера выхода: пользователь может выбрать ручной триггер, внешний триггер или триггер CH2 для управления основным выходом для вывода сигналов заданной частоты. Эта переодичность также может быть определена пользователем.
21. FSK Частотный сдвиг keying и ASK амплитудный сдвиг keying сигнала выхода.

Описание:
1. Прибор принимает широкомасштабную интегральную схему CMOS и высокоскоростной микропроцессор. Внутренняя цепь принимает активный кварцевый генератор в качестве эталона.
2. Он имеет двухканальный выход сигнала DDS, включает синусоидальную волну, квадратную волну, треугольную волну, Sawtooth волну и пользовательскую форму волны.
3. Это идеальный инструмент для электронной инженерии, лаборатории, производственных линий, обучения и научных исследований.

Технические характеристики:
Бренд: FellTech
Модель: FY3200S
Материал: пластик + металл
Цвет: белый

Технология индексы
Синусоидальный Диапазон частот: 0 Гц ~ 12 МГц
Квадратный Диапазон частот: 0 Гц ~ 6 МГц
Частотный диапазон треугольной волны: 0 Гц ~ 6 МГц
Произвольная волна частоты: 0 Гц ~ 6 МГц

Параметры выходного сигнала
Выходной канал: CH1andCH2 двухканальный высокоскоростной выход отдельно.
Форма выходного сигнала: Синусоидальная волна, квадратная волна (рабочий цикл регулируется), треугольная волна, sawtooth волна, произвольная волна, общий пульс, шум, электрокардиограмма, AM, FM и др.
Амплитуда на выходе: ≥20Vp-p (без нагрузки)
Выходное сопротивление: 50Ω±10%
Смещение постоянного тока: ± 10 В
Разрешение: 0,01 Гц (10 МГц)
Точность частоты: ±5x10-6
Стабильность частоты: ±2x10-6/3 ч
Синусоидальное Искажение: ≤0. 8% (Контрольная частота 1 кГц)
Линейность треугольника: ≥98% (0,01 Гц ~ 10 кГц)
Время подъема или падения квадратной волны: ≤30ns
Диапазон рабочего цикла квадратной волны: 0.1% ~ 99.9%
Диапазон ширины импульсной волны: 10nS ~ 1 S

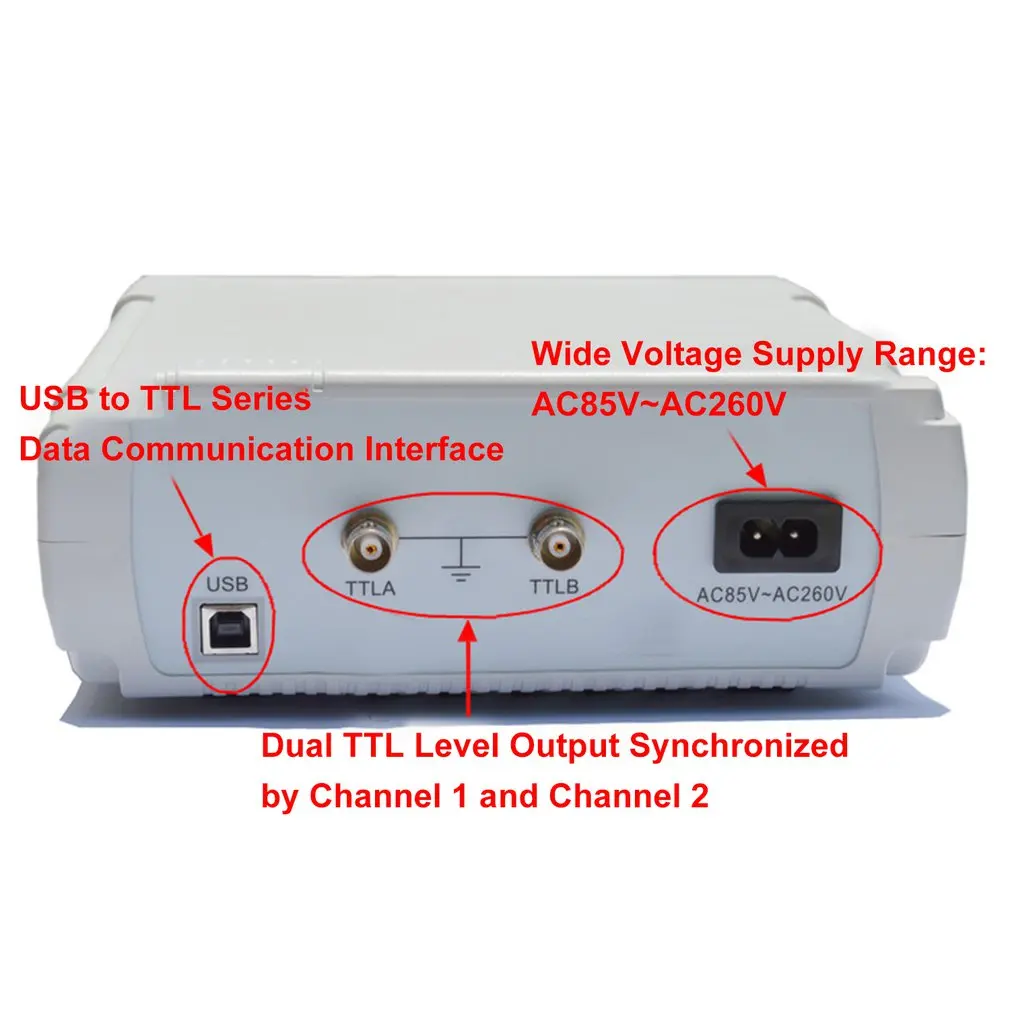

Выход ttl: двухканальный электрический уровень ttl синхронизируется с CH1 и CH2. Фазовые различия регулируются.
Диапазон электрического уровня:> 3.3Vp-p
Выход вентилятора:> 20 ttl (нагрузка)
Время падения уровня: ≤20ns

Счетчик частоты Функция
Диапазон счетчика: 0-4294967295
Диапазон частотного счетчика: 1 Гц ~ 100 МГц
Диапазон входного напряжения: 2Vp-p ~ 20Vp-p
Функция развертки: только CH1 имеет эту функцию
Режим развертки: Линейная развертка, логарифмическая развертка
Диапазон настройки частоты: пусковые и стоп-точки могут быть выбраны дополнительно.
Диапазон развертки: fM1 (Предустановленная) ~ fM2 (Предустановленная)
Скорость развертки: 1 s ~ 999 s/шаг за шагом

Другое Особенности
Режим отображения: LCD1602in английский
Сохранить и загрузить: M0-M19 (по умолчанию: M0)
Звуковой сигнал: можно включить/выключить, установив
Широкий диапазон рабочего напряжения: AC85V ~ AC260V
Тип штекера: вилка стандарта США

Технология производства
Технология поверхностного монтажа, масштабная интегральная схема, надежная и долговечная
Управление: кнопки контролируются и Ручка регулируется непрерывно.
Рабочее состояние: температура: 0 ~ 40 ° Влажность: <80%

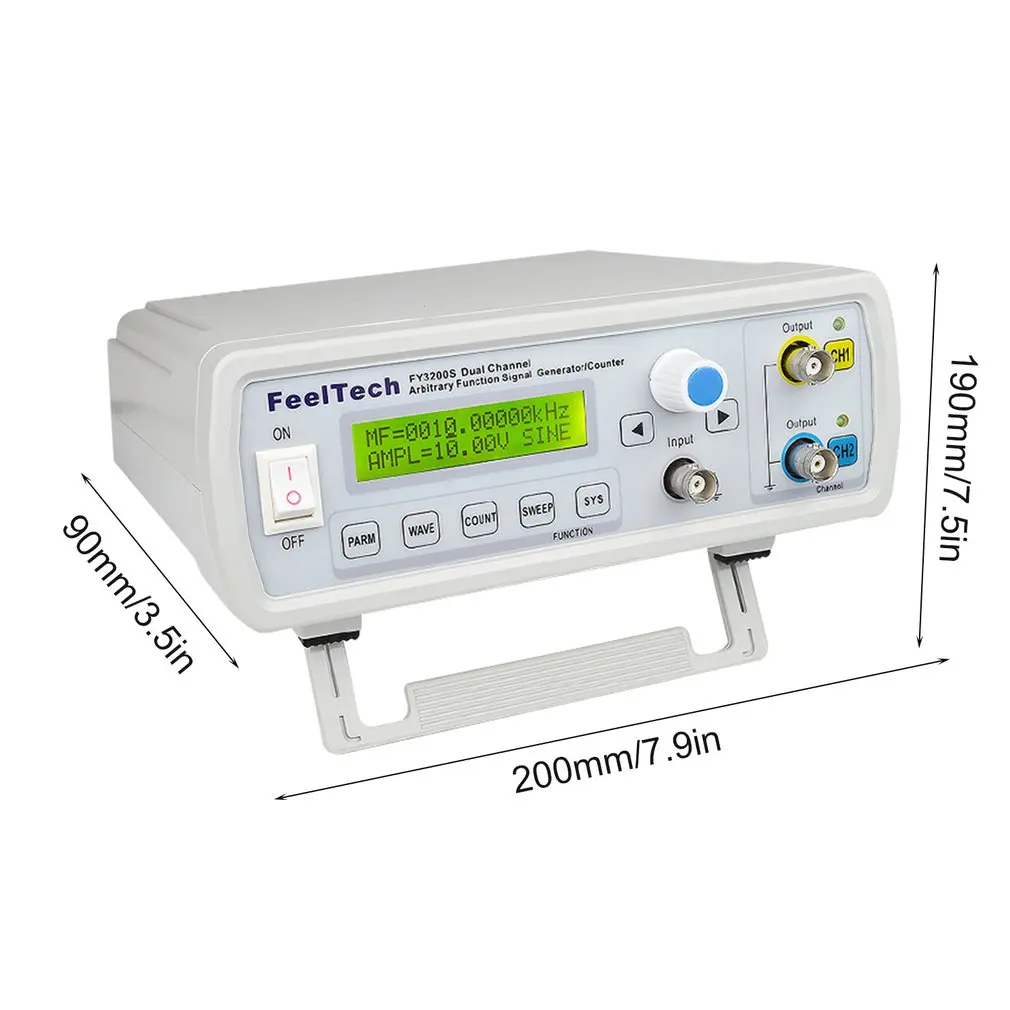

Размер: 200*190*90 мм/7,9*7,5 * дюйма
Вес: 930 г/32,8 унций

Посылка информации:
Размер посылка: 250x210x100 мм
Вес посылка: 1000 г
Цветная коробка посылка

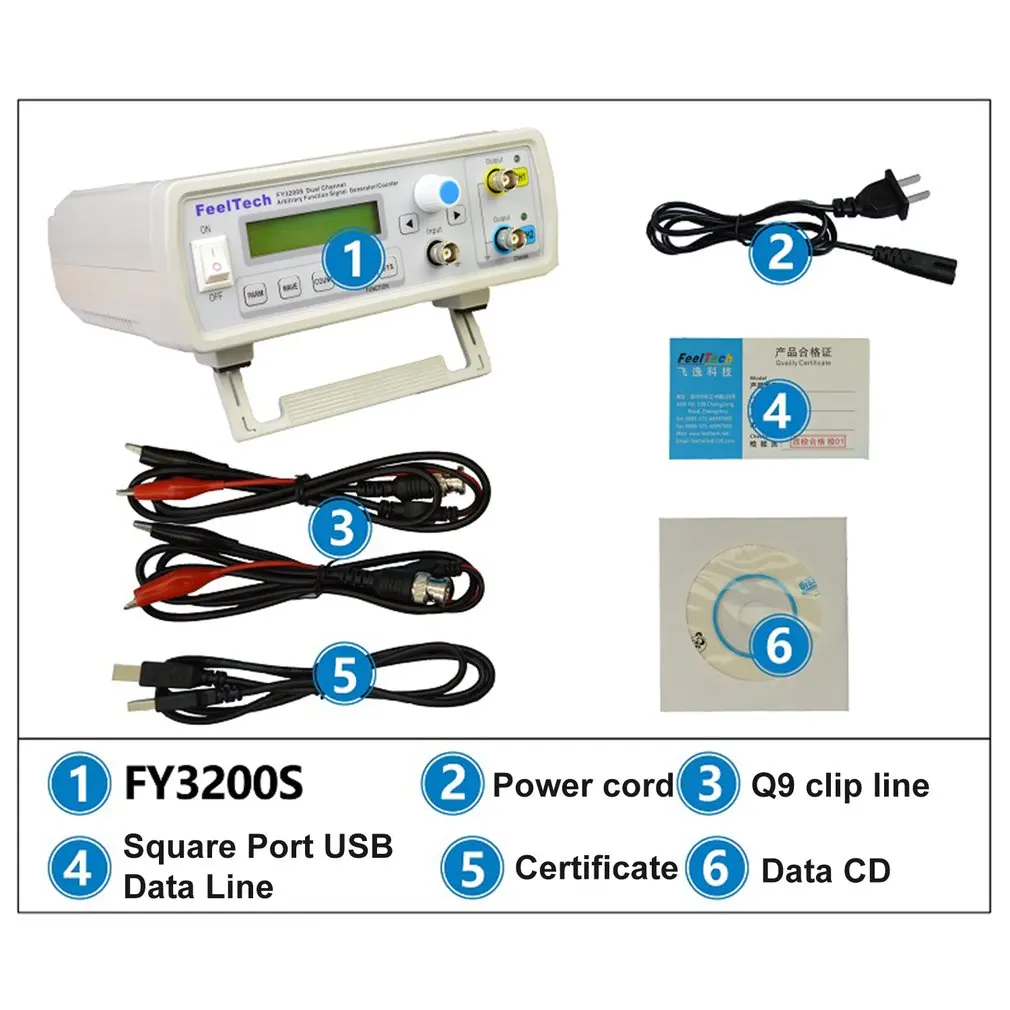

Посылка включает в себя:
1 х FY3200S (двухканальный)
1 x Мощность кабель
Кабель для передачи данных USB-B-1 шт.
2 x Кабель BNC-Clip
1 х компакт-диск (включая руководство пользователя)
