Модифицировано от GPIB до USB устройства, разработанного японским fenrir, и основное управление было изменено на C8051f383-GQ LQFP-32 посылка. Согласно инструкции C8051f383, основное Управление способно удовлетворить возможности вождения около 10 инструментов, устранение необходимости в дополнительных чипах драйвера и добавление защиты ESD интерфейса обеспечивается для обеспечения стабильной работы. Разработан более простой и компактный PCB, который может быть установлен в стандартной оболочке интерфейса GPIB для обеспечения надежного подключения интерфейса.

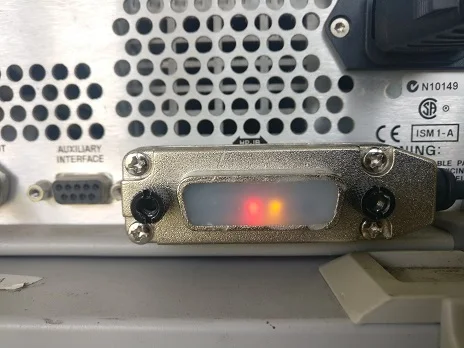

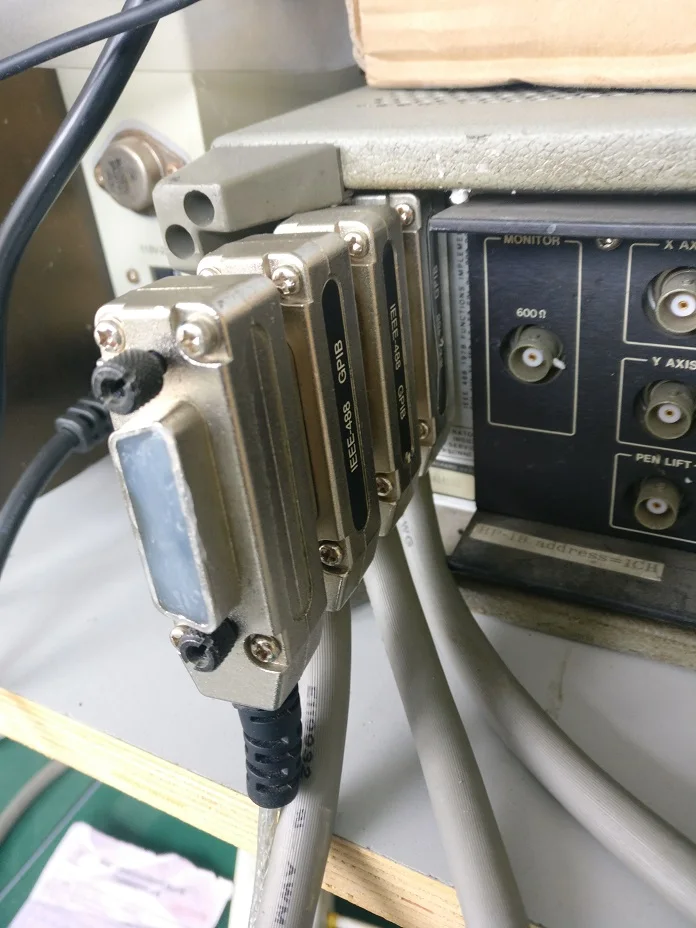

Обеспечьте два типа оболочек для прямого соединения провода к PCB или используйте USB-B. Прямое соединение провода может удерживать два соединительных винта, которые могут быть более надежно подключены к инструменту. USB-B можно сохранить только потому, что порт USB блокирует винтовой порт. Интерфейсный винт также может обеспечить надежное соединение интерфейса после тестирования. Его можно легко использовать от USB до GPIB по стандартному интерфейсу GPIB.

Оригинальное введение fenrir:

//fenrir.naruoka.org/archives/000944.html

Оригинальный Github fenrir:

//github.com/fenrir-naru/gpib-usbcdc

Совместимость с Prologix, вы можете использовать большое количество совместимого программного обеспечения Prologix

Официальный сайт Prologix: http://prologix.biz/gpib-usb-controller.html

Используйте команды для ссылки на материалы Prologix: http://prologix.biz/gpib-usb-6.0-faq.html

Драйвер и некоторые Доступные ссылки на программное обеспечение: //pan.baidu.com/s/1i1Is4Mn2fG7fngyJAKWWog

Пароль: pxmp

Примечание:

1. Это оборудование представляет собой оборудование для самостоятельной сборки, ручной сварки, тестирования и отправки, может быть не идеальным, пожалуйста, поймите.

2. C8051f383 имеет больше VREF функции, чем C8051f387 используется оригинальной версией fenrir. Если вы попытаетесь скомпилировать свою собственную прошивку, сначала необходимо отключить pin-код VREF. Когда порт IO инициализирован, измените REF0CN = 0x18;

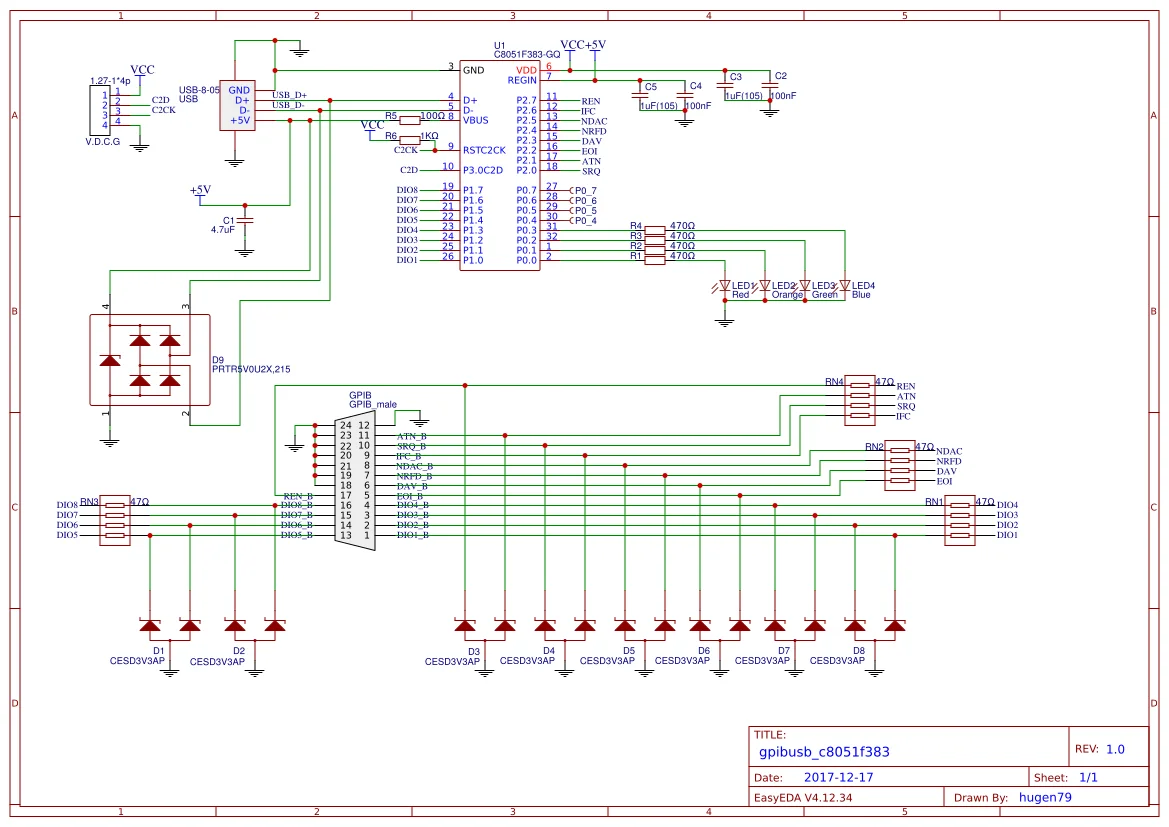

Схематическая схема

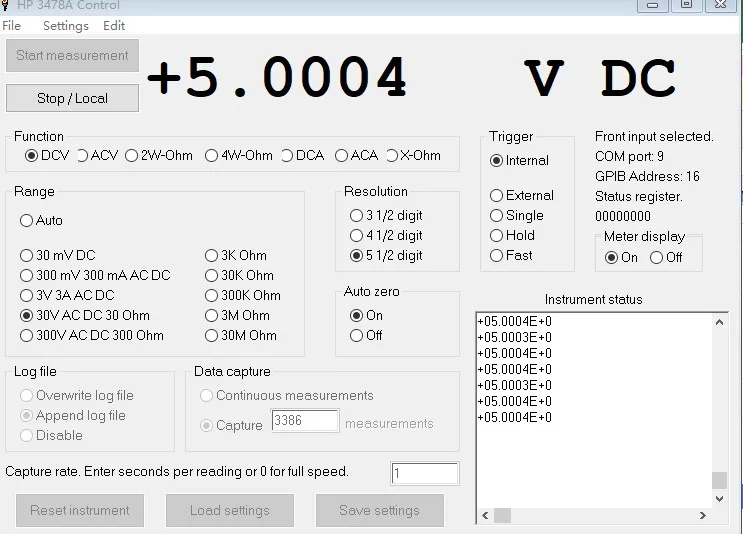

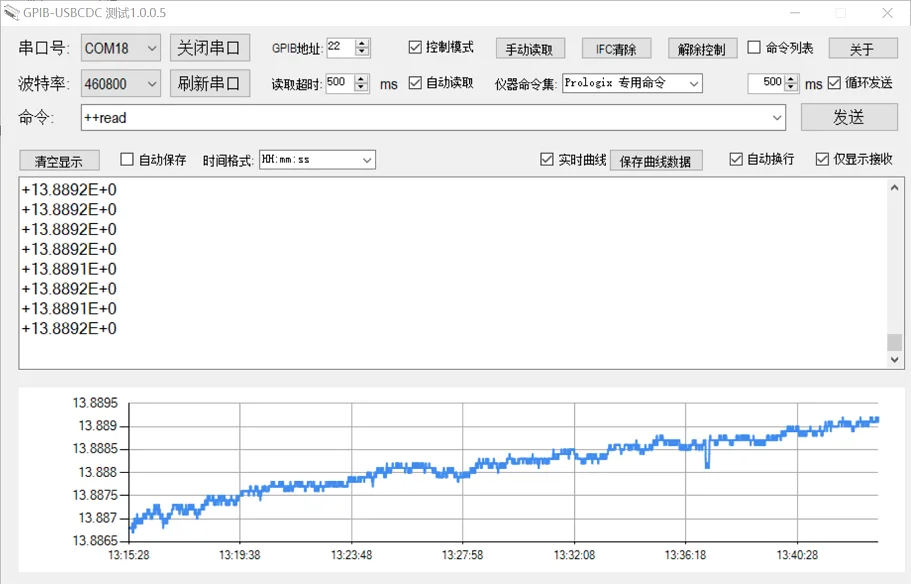

Может обеспечить базовое программное обеспечение для настройки обеспечивает базовую функцию настройки Prologix, поддержку для импорта набора команд инструмента, выбор команд из выпадающего меню и подсказка, может отправлять команды циклически, И может автоматически сохранять csv файл; Может генерировать полученные данные в режиме реального времени в дисплей полилинии, Вы можете сохранить данные полилинии как csv файл.

Можно использовать большое количество совместимого программного обеспечения Prologix

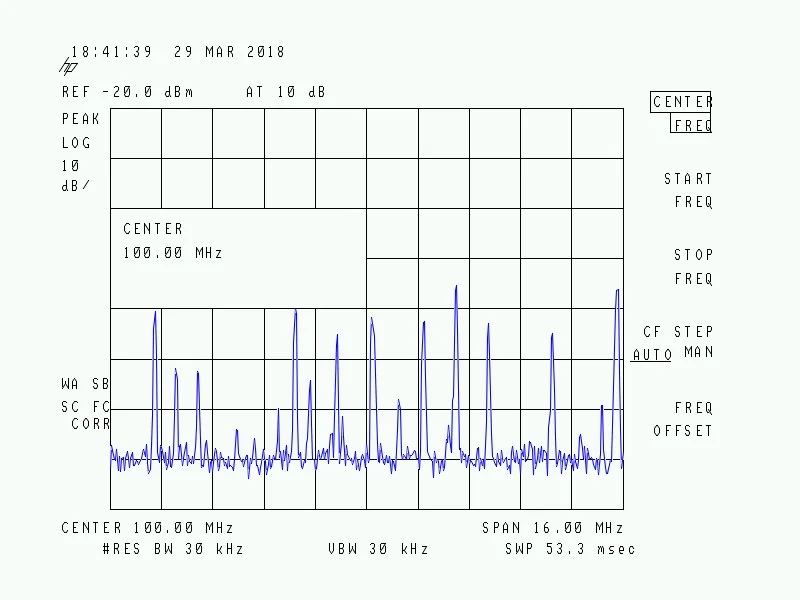

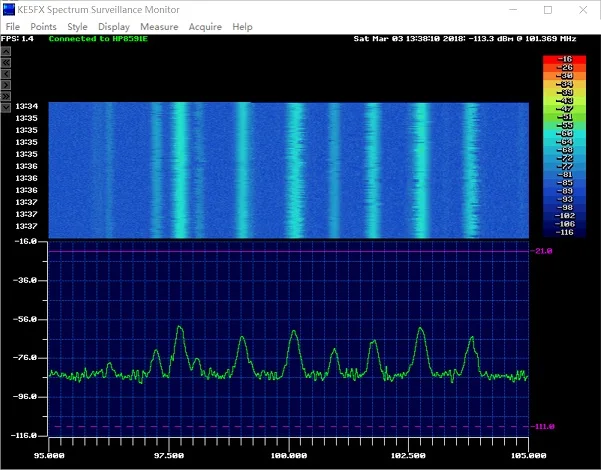

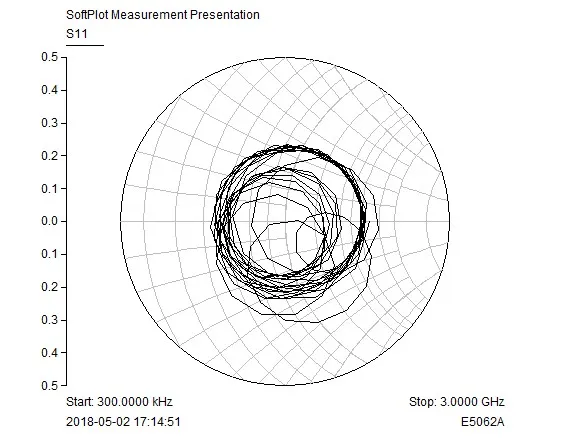

Вы можете использовать скриншоты эмулятора HP 7470A, наблюдение за спектром для создания диаграммы водопада анализатора спектра, использовать SoftPlot для подключения осциллографа, спектрального анализатора, сетевого анализатора, радиокомплексного тестера и т. Д. Для получения данных. Другие доступны до тех пор, пока они совместимы с программным обеспечением Prologix, например, некоторые настольные мультиметры и программное обеспечение для управления питанием и программное обеспечение для тестирования фазового шума. Протокол Prologix прост. До тех пор, пока вы можете написать программу последовательного порта, вы можете написать свой собственный хост-компьютер программное обеспечение для управления прибором.
