Цифровой РЧ измеритель мощности 1 МГц до 10 ГГц 50 0 дБм сигнал измерительный модуль

Интеллектуальный цифровой РЧ-измеритель мощности от 1 МГц до 10 ГГц-50 до 0 дБм, РЧ-модуль измерения сигнала

    Описание: Особенности:

РЧ-измеритель мощности, прибор управляется кнопками. Преимущества: простая структура, удобное использование, стабильная производительность, надежность, высокая чувствительность и быстрая скорость измерения.


Во-вторых, применение:
● Измерение мощности RF;
● Калибровка инструмента;


В-третьих, Таблица технических параметров:
Нет. Деталь параметр блок замечания
1 Измерительный диапазон мощности-50 ~ + 0 дБм (внешний радиочастотный аттенюатор может быть расширен до 100 дБм)
2 Измерение мощности Разрешение 0,1 дБм
3 диапазон измерений частот 1 ~ 10000 МГц
4 измерительная мощность 1 Вт ~ 1 мВт
5 рабочих напряжений 7 ~ 12 В постоянного тока
6 рабочих тока <50 мА
7 Рабочая температура-40 °C ~ 65 °C по Цельсию
8. Температура хранения-40 °C ~ 65 °C по Цельсию
9 Размер 55*45*10 мм Длина X Ширина X высота

В-четвертых, на дисплее интерфейса и в инструкциях по эксплуатации:
(1) Описание устройства: dBm;
(2) Описание кнопки:
FUN: функциональная клавиша, режим: Настройка интерфейса, SEL: самодобавляемый ключ или клавиша самоуменьшения;

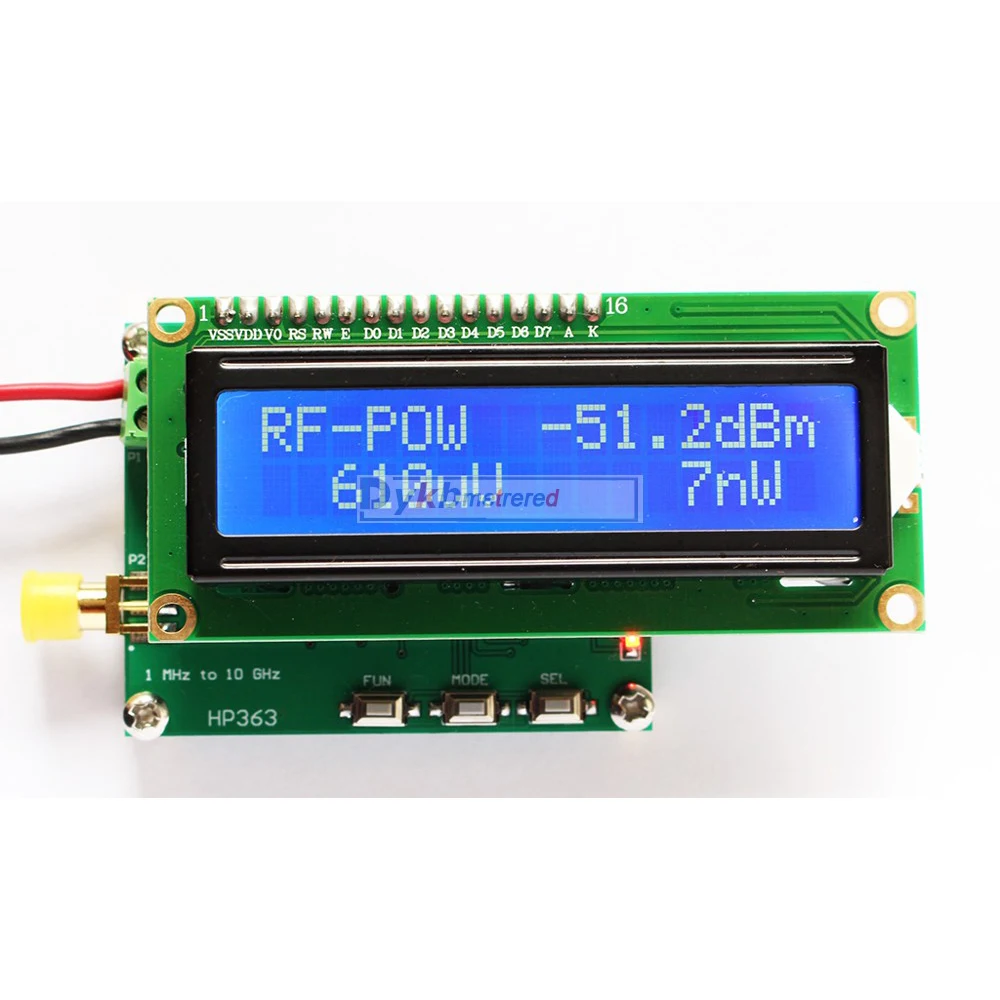

4,1. Дисплей данных измерений
Дисплей интерфейса, шрифты:
Передний край "RF-POW-51,2 дБм"
Вторая линия «610uV 7nW»
Примечание: Значение dBm сигнала, значение входного напряжения и входная мощность отображаются отдельно.
4,2. Установка Значения затухания мощности RF
Дисплей интерфейса, шрифты:
Первая линия "радиочастотный аттенюатор"
Вторая линия «SUB 000dB»
Клавиша:
Веселье: функциональная клавиша; (выбор плюс или минус направление) дисплей вычитается, и добавляется. (Нажмите и удерживайте нажатие, чтобы сохранить Значение набора дБ)
SEL: self-добавить ключ или уменьшение ключ;
Примечание: Подключите различные радиочастотные силовые аттенюаторы и установите соответствующий коэффициент затухания, чтобы считывать правильные параметры мощности.
Пять, проводки
P1 определение проводки:
Значение No. Symbol
1 блок питания VDD, положительный (7 В ~ 12 В)
2 GND источника питания модуля

P2 определение проводки:
Значение No. Symbol
1 FX не используется
2 RF входа сигнала
3 GND блок питания отрицательный

Примечание:


Во-первых, дБ является чистым счетным блоком: для мощности, дБ = 10 * lg (a/B). Для напряжения или тока, дБ = 20 * lg(A/B). Смысл дБ-это просто слишком простой. Это краткое представление о большом количестве (с последующим длинная строка 0) или небольшое количество (с длинная строка 0 спереди). Например:
X = 1000000000000000 (всего 15 0)
Могут быть указаны как: 10LGX = 150 дБ
X = 0,000000000000001
Могут быть указаны как: 10lgX =-150 дБ
DBm определяет miliwatt (милливатт). 0 дБм = 1 мВт;
DBw определяет ватт. 0 dBW = 10lg1 W = 10lg1000 mw = 30 dBm.
ДБ определяет блок питания по умолчанию, в 10lg. Конечно, в некоторых случаях сила сигнала (амплитуда) может использоваться для описания мощности и мощности, которая измеряется 20 л. Г. Это применимо как в области управления, так и в области обработки сигналов. Например, иногда можно увидеть выражение дБмВ.
