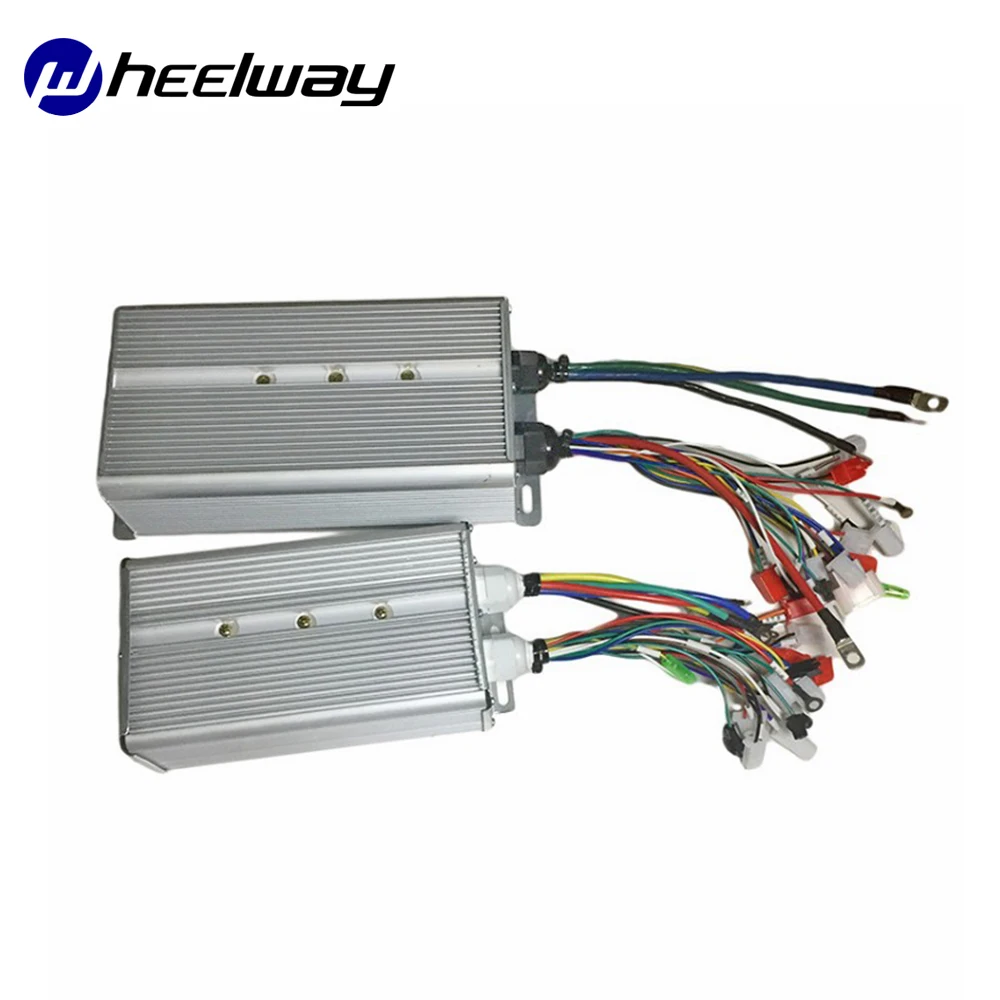

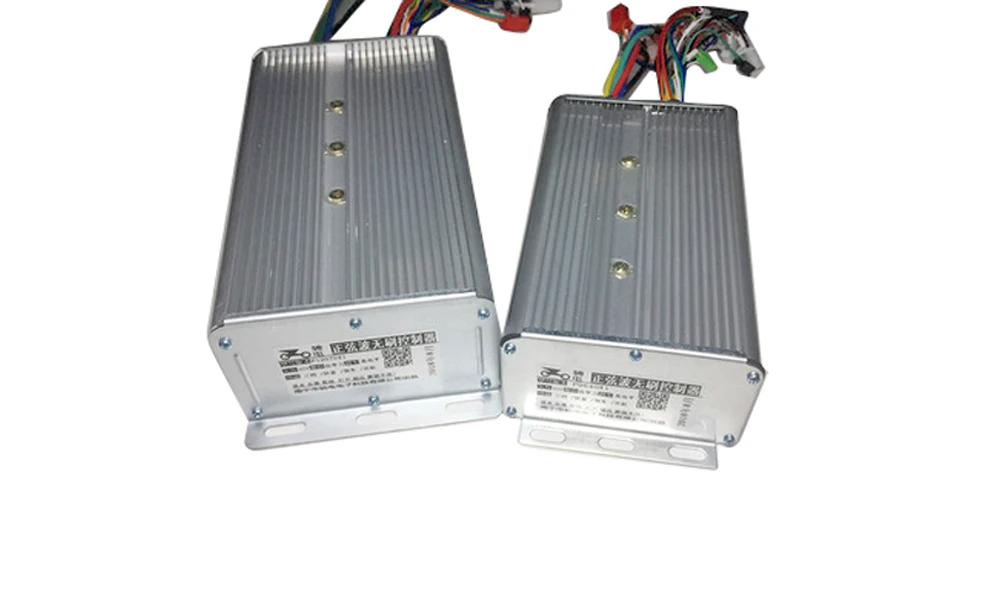

Контроллер синусоидальной волны 48v60v72v84v96v108v120v беззвучный высокая мощность два

Контроллер синусоидальной волны 48v60v72v84v96v108v120v беззвучный высокая мощность два

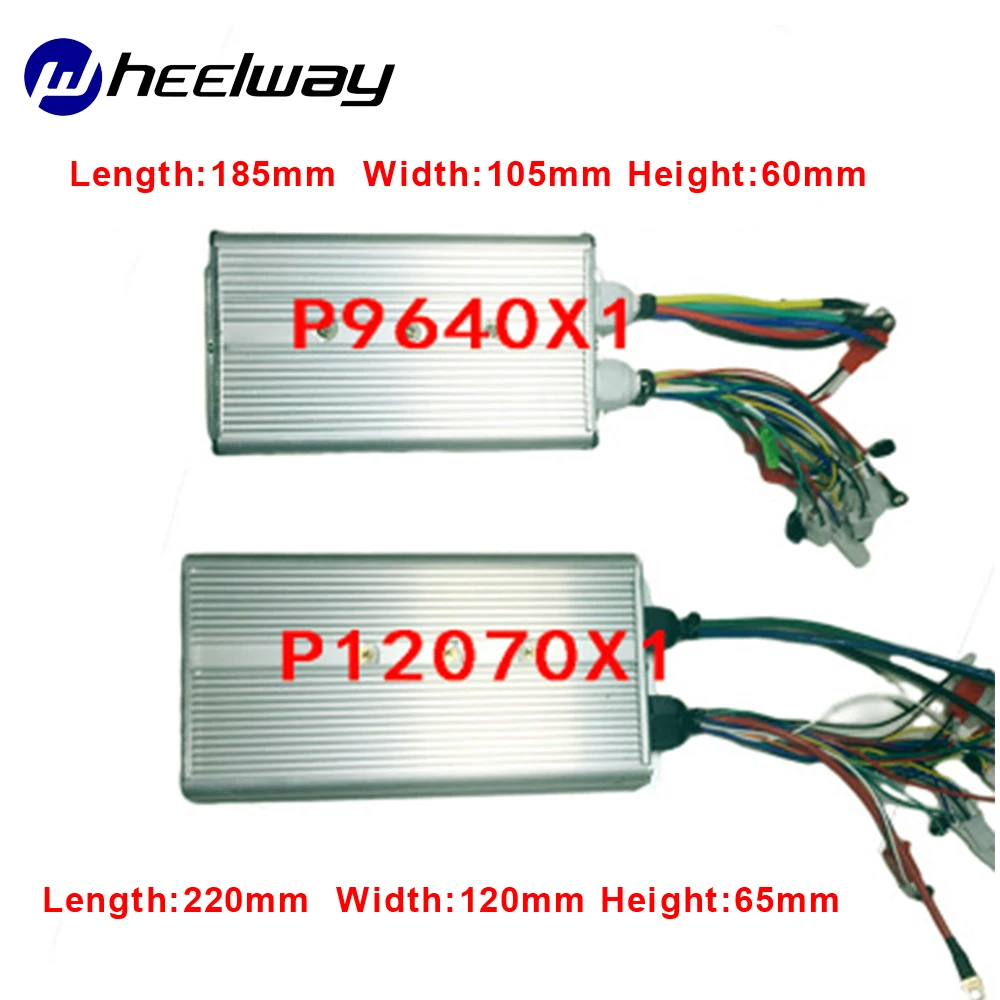

Модель: p9640x1 (Синусоидальная волна)

Мощность: 2000 Вт, двухрядная

Напряжение: от 60 до 96 в (Широкое напряжение) при напряжении: 52 в

Ограничение тока: 40 А

Трехфазный: самообучающийся

Тормоз: высокий тормоз

Функция: Третья передача, противоугонная, реверсивная, круиз

Рекомендуемый двигатель: 500 Вт ~ 1000 Вт

Модель: p9670x1 (Синусоидальная волна)

Мощность: 3000 Вт

Напряжение: от 60 до 96 в (Широкое напряжение) при напряжении: 52 в

Ограничение тока: 70A

Трехфазный: самообучающийся

Тормоз: высокий тормоз

Функция: Третья передача, противоугонная, реверсивная, круиз

Рекомендуемый двигатель: 1000 Вт ~ 1500 Вт

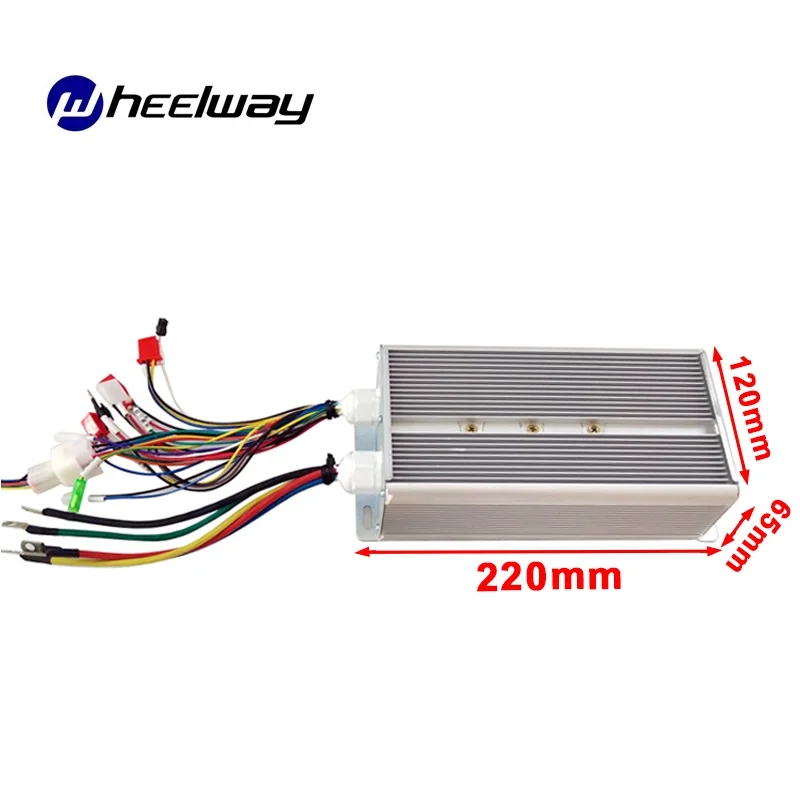

Модель: p12070x1 (Синусоидальная волна)

Мощность: 3000 Вт

Напряжение: от 60 до 120 В (Широкое напряжение) при напряжении: 52 в

Ограничение тока: 70A

Трехфазный: самообучающийся

Тормоз: высокий тормоз

Функция: Третья передача, противоугонная, реверсивная, круиз

Рекомендуемый двигатель: 1000 Вт ~ 1500 Вт

Меры предосторожности

1. Блок питания толстый, красный и черный, и его нельзя менять. В противном случае разрушительного

2. Заказ заказывать по проводам линии могут быть разными для каждого типа автомобиля. Сначала не будет перемещено, чтобы рассмотреть вопрос о том, нужно ли менять заказ на три линии. Некоторые автомобили поворачивают леску вместе с тормозами, четыре из которых вместе, желто-зеленые, как правило, являются тормозами. Вынуть его, во-первых, не на звонки. Из-за того, что он может быть заряжен, он может повредить вещи.

3. С параллельным моторным двигателем зал фазы цвет соединение

4. Особенно когда вы подходите к фазе, Сначала поверните немного, чтобы избежать повреждения фазовой серии двигателя или контроллера. Звук очень светильник и вращения гладкая.

5. Если у вас возникли проблемы во время установки, пожалуйста, не беспокойтесь об этом, когда вы не уверены. Сначала проконсультироваться с владельцем магазина и узнать.

Жгут проводов Описание продукта:

1. Инструмент: Проводная обвязка пули зеленой линии-это выход инструмента фазовой линии, а скорость линии Белого сиденья зеленой линии-выход счетчика холла. Клиент может выбрать в соответствии с фактическими автомобильный инструмент.

2. Круиз: две линии круиза подключены к кнопке пробежки. Когда кнопка нажимается во время поездки, автомобиль будет круиз. Состояние ручного круиз-выхода: сигнал тормоза, поверните один раз в нуль и нажмите круиз-кнопку снова. Ларек защищен от пониженного напряжения в бассейне.

3. Третья шестерня: (желтый, черный и синий) три линии, красная головка-это трехскоростная Регулируемая жгута, когда соединены синие и черные линии, включена высокоскоростная функция. Когда желтая линия соединена с черной линией, функция низкой скорости включается, когда три линии не соединены друг с другом. По умолчанию используется средняя скорость.

4. Высокий тормоз: фиолетовая белая головка-это сигнал тормоза высокого уровня на выходе. Когда сигнал тормоза транспортного средства является положительным сигналом мощности (высокий уровень), контроллер перестанет работать.

5. Низкий тормоз: желтый провод, черный провод и белая проводка являются низкоуровневыми выходными сигналами тормоза. Когда автомобиль тормозит, желтый провод и черный провод подключены, и контроллер перестанет работать.

6. Реверсивный: (синий, белый, черный) две линии белых головок, когда соединены синие, белые и черные линии, функция реверса включена. Автомобиль утихнет, когда поворот снова повернут.

7. Противоугонная сигнализация: (красный и черный) линия подключена к линии питания сигнализации, (оранжевый, синий, коричневый) линия подключена к сигнальной линии сигнализации. Примечание: чтобы подобрать цвет.

8. Поверните провод: красный-положительный Полюс источника питания (значение напряжения составляет около 4,3 v). Зеленая линия является входом для линии поворота.

Черная линия-это отрицательная линия (Заземление) поворотного провода. (Примечание: линия передачи должна быть подключена к вертлюгу для фиксации. Невозможно использовать молоток и другой металл, чтобы прикрыть красные и зеленые линии для контроля скорости)

9. Линия Холла: красная линия является положительным полюсом источника питания для зала, а линия-отрицательным полюсом питания для зала. Три сигнальных линии для зала: желтый, зеленый и синий. (Примечание: линия Холла контроллера соответствует цвету при подключении двигателя к проводу.)

10. Фазовая линия: три высокотемпературных линии желтого, зеленого и синего надежно соединены с тремя проводами двигателя, желтого, зеленого и синего.

11. Основной Шнур питания: Красный провод подключается к положительному полюсу аккумулятора, а черный провод соединен с отрицательным полюсом аккумулятора.

12. Электрический замок: электрическая дверь] линия блокировки подключена к выключателю электрического замка транспортного средства.

Действия по установке

1. Питание всего транспортного средства отключено? Во время нахождения автомобиля на мучил? Подключен к положительному Красной линией источника питания, толстая красная линия с отрицательным полюсом и тонкой Красной электрической дверной замок (для некоторых марок автомобилей желтого цвета линий). Контроллеры желтые, зеленые и синие, а также желтые, зеленые и синие, надежно подключены. К мотору подключены пять тонких линий холла. Переверните красные, черные и серые линии вместе и Соедините вышеуказанные группы.

2. Включите питание и поверните его немного. Как правило, он медленно поворачивается, и звук будет четким. Если звук могут указываться Примерные размеры вам не нужно продолжать, чтобы включить его. Вам необходимо изменить трехфазные линии двигателя или сигнальную линию Холла (см. Фазовую схему ниже). Как правило, после поворота Подключите другие функциональные линии по мере необходимости. Нежелательные функции сначала упакованы, и, наконец, контроллер установлен.

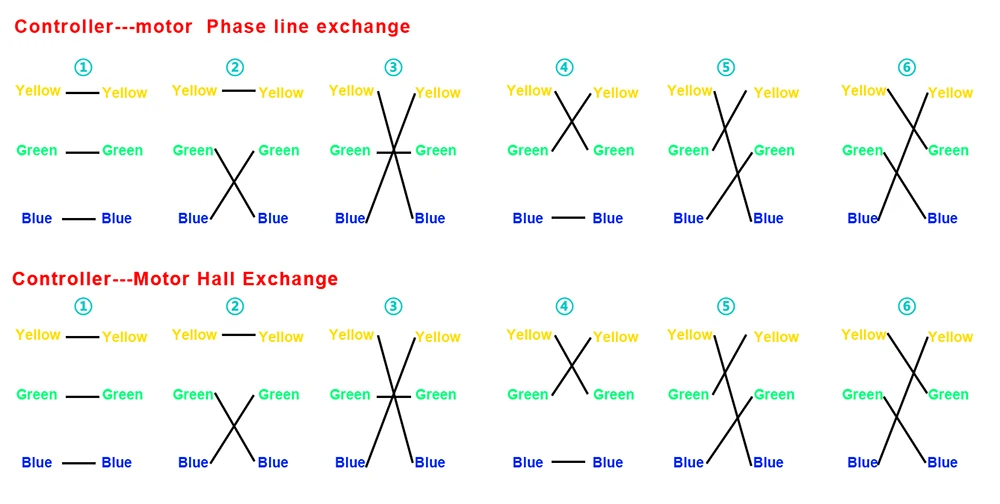

Сменить линию схема

Примечание: Если двигатель повернут вспять, отрегулируйте его: сначала поменьте две линии Холла контроллера (желтые, зеленые и синие) и отрегулируйте в соответствии с картой линии.
