AD7606 (200 kSPS、16Позиция 、8ПроходAD)Модуль

AD7606-16 позиций, 8 каналов синхронного отбора, Каждая частота дискретизации составляет до 200 KSPS модуль сбора данных, Встроенный аналоговый входной зажим защиты, второй заказ анти-aliasing фильтр, отслеживание, держать усилитель, 16 перераспределение заряда последовательное приближение ADC, цифровой фильтр, 2,5 в источник исходного напряжения, Эталонный буфер напряжения и высокоскоростной последовательный и параллельный интерфейс.Одиночный блок питания 5 В, с фильтром на чипе и высоким входным сопротивлением, поэтому нет необходимости управлять операционным усилителем и внешним биполярным блоком питания;3 дБ частота отключения антиализационного фильтра составляет 22 кГц;Когда частота дискретизации составляет 200 kSPS, она имеет 40 дБ антиализирующие характеристики.Схема защиты входного зажима гарантирует допуск входного напряжения ± 16,5 в.Его можно использовать в мониторинг электролинии питания и защиты, многофазный контроль двигателя, инструмент и контроль, многоосевое позиционирование, сбор данных и другие системы.

Основные особенности модуля заключаются в следующем:

(1) Функция: 16-бит, 8-канальный синхронный отбора проб, частота дискретизации до 200 kSPS цифровая модель (AD) модуль сбора.

(2) цифры AD: 16 цифр.

(3) Количество каналов: 8 каналов для синхронного ввода и синхронного отбора проб.

(4) Максимальная частота дискретизации: 200kSPS. Поддерживаются 6 режимов, которые в 2 раза, 4 раза, 8 раз, 16 раз, 32 раза и 64 раза соответственно. Путем усреднения собранных данных через oversampose, эффект джиттера Входная аналоговая величина эффективно снижается. Чем больше несколько оборотов, тем ниже частота дискретизации.

(5) интерфейс передачи данных: 16 бит Интерфейс/8-бит интерфейс шины/последовательный интерфейс SPI, используя 2,54 интервал двухрядной контактный интерфейс; интерфейс уровень может быть 5 V или 3,3 v, который управляется с помощью крышка короткого замыкания или порт ввода-вывода на модуле.

(6) аналоговый вход: может обрабатывать ± 10 в или ± 5 в истинный двухполярный сигнал входного напряжения, Используйте интерфейс проводки с расстоянием 5,08, и управление с помощью крышка короткого замыкания или порт ввода-вывода программирования на модуле; 1 м Ω аналоговые входное сопротивление.

(7) Точность измерения: в пределах 0,35 мВ при вводе ± 10 В; при вводе ± 5 В точность измерения составляет 0,2 mv.

(8) Блок питания: одиночный блок питания + 5 В, модуль с защитой от обратного подключения.

(9) AD эталонное напряжение: 2,5 v бандазорное напряжение интегрировано внутри AD7606.

(10) кольцо для заземления и заземления Джек разработаны в этом модуле для облегчения тестирования пользователя.

Модуль Интерфейс и высокой четкости

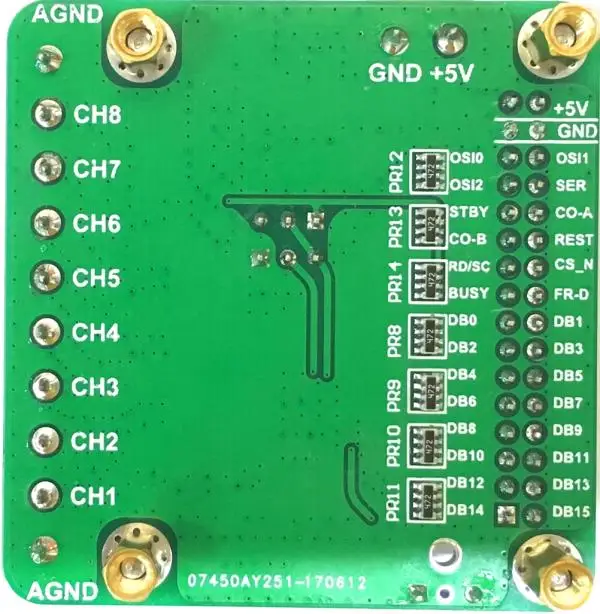

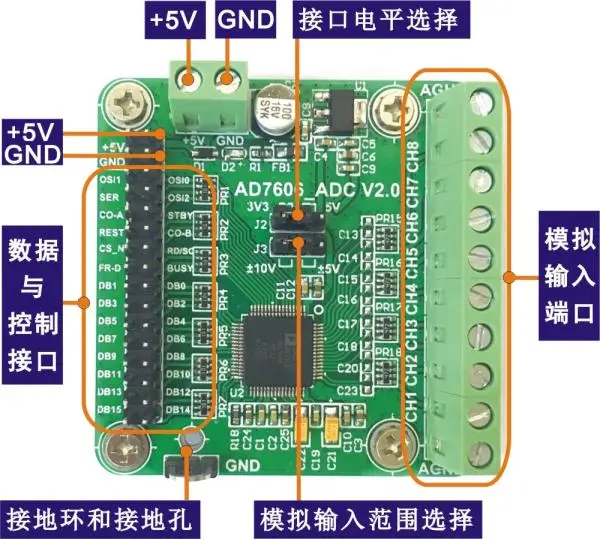

Диаграммы интерфейса модулей показаны на рисунке:

Схема интерфейса модуля

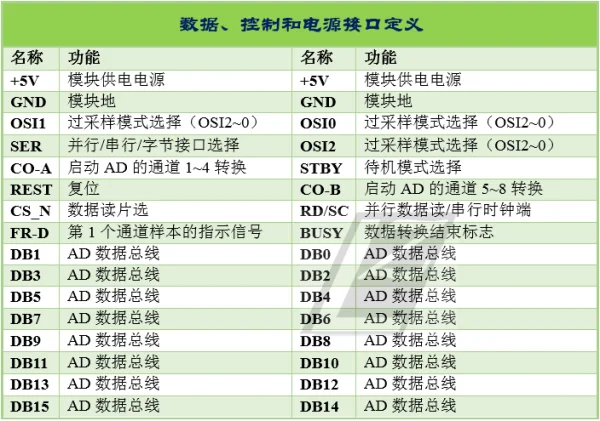

Определения интерфейса данных, управления и питания приведены в следующей таблице:

Модуль Интерфейс соединение

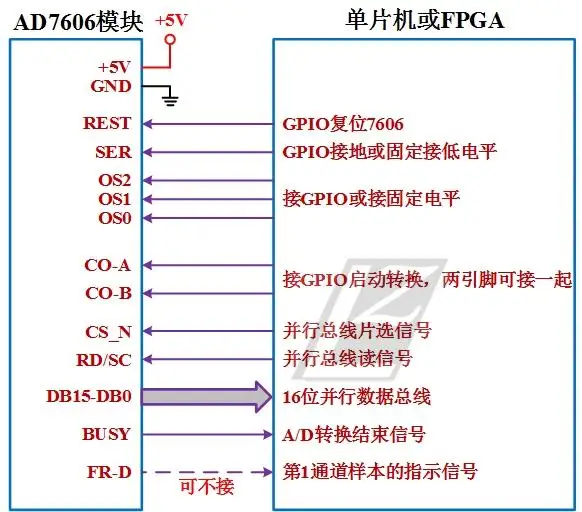

Модульная16Схема подключения бита параллельного интерфейса показана на рисунке:

16Параллельное подключение шиныСхема

Модуль результаты отладки

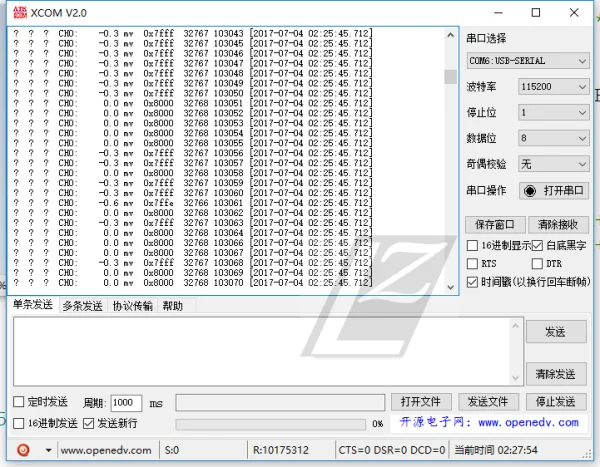

Используйте STM32 control, PCEnd Serial Debugger View channel1результат заземления

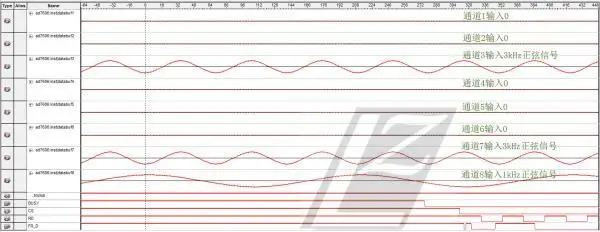

Используйте FPGA control, FPGAOn-line simulation, чтобы увидеть результаты каждого канала

Отправка прайс-лист

AD7606 модуль

FPGA/STM32 (103/429)/STM32 (103/429)/8051 контрольная программа

Схема модуля (PDF)

Схема подключения и руководство по чипу
