Описание:
100% Фирменная Новинка и высокое качество

Видео на Youtube: Wechat
Спасибо за мой добрый клиент!

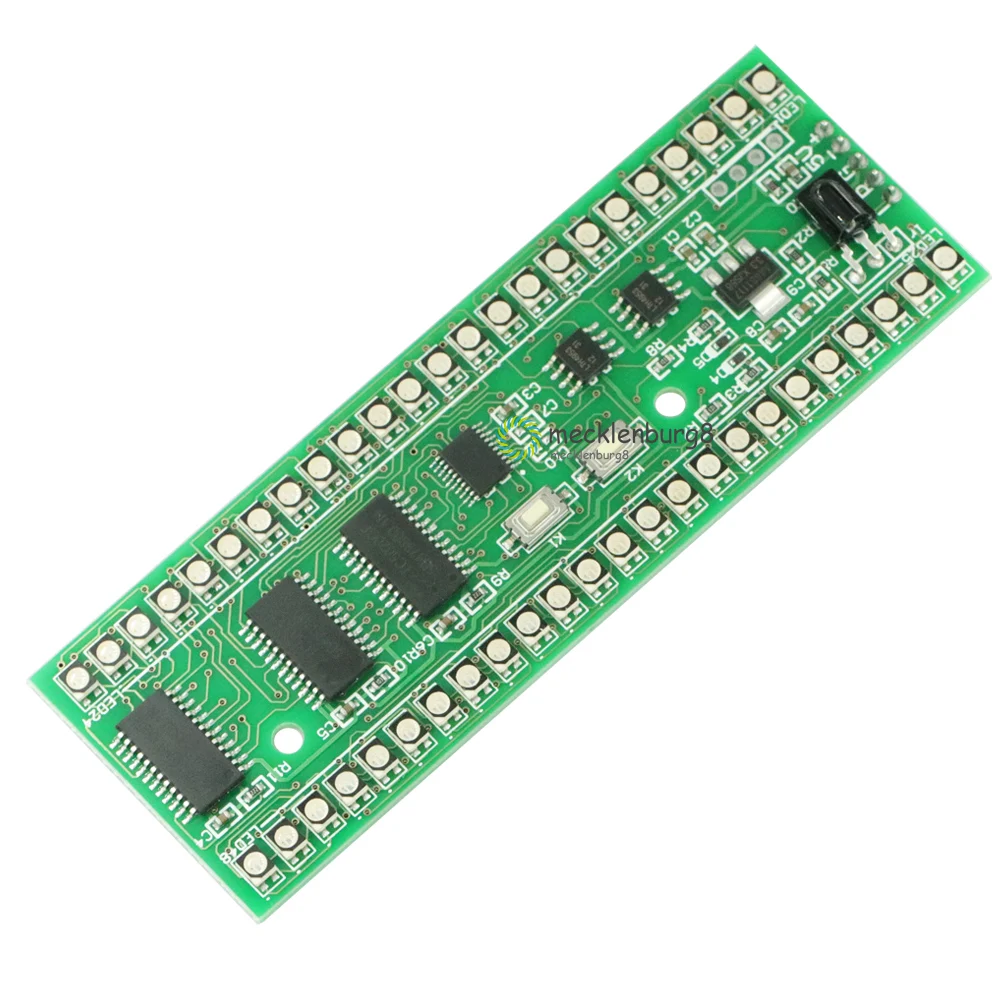

Краткая информация: трехцветный светодиодный SMD, яркий, цветная Гибкая конфигурация, сборный ряд цветов, может установить цветовую схему, соответствующую цвету каждой точки, есть различные варианты дизайна на выбор, можно регулировать яркость, чувствительность регулируется, Может установить инфракрасный пульт дистанционного управления, удобное управление, инфракрасный пульт дистанционного управления должен совпадать, поддерживает только те/E/C, этот формат более распространен, можно взять домой попробуйте телевизор, ТВ-приставки, я вернусь домой в девять приемник дистанционный пульт, дистанционный пульт, Пульт дистанционного управления haier TV Tmall magic box и пустая трата теста на дистанционное управление VCD, пульт дистанционного управления для домашних электрических вентиляторов и кондиционер, пульт дистанционного управления, тест не может использоваться).

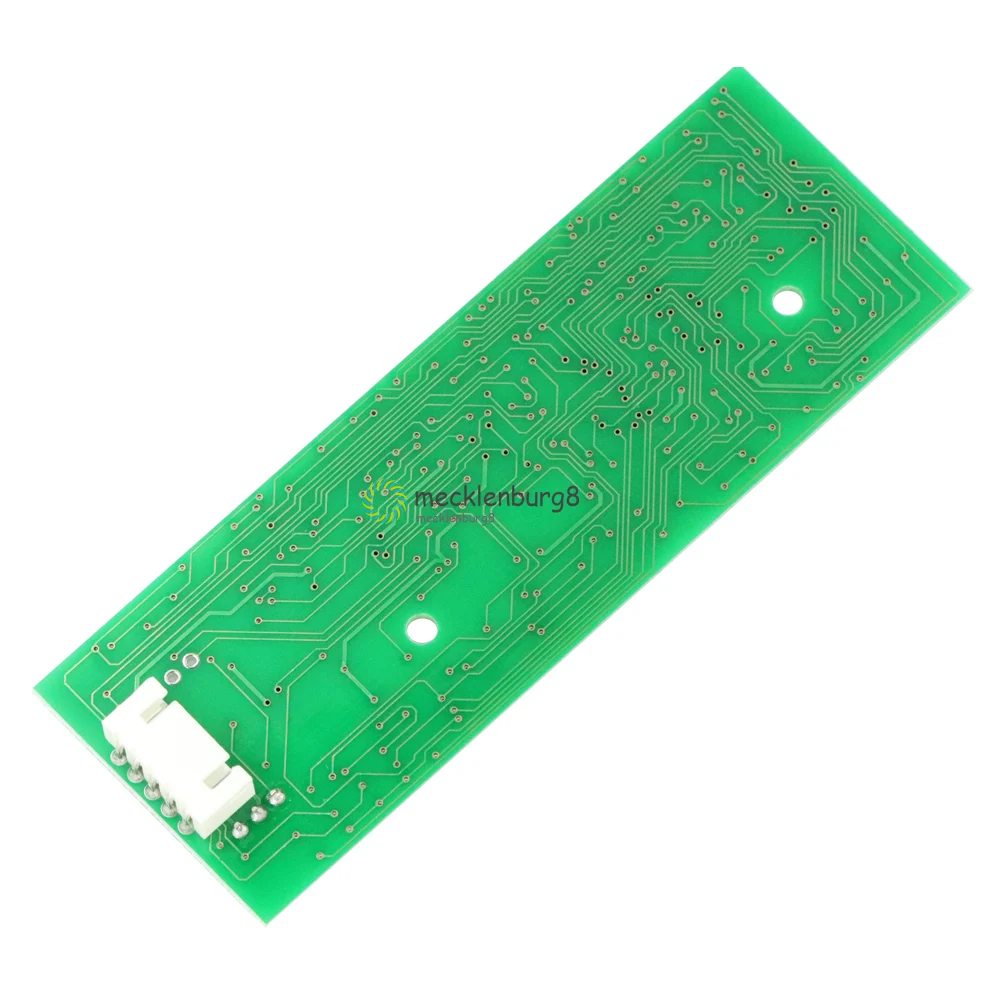

Размеры: длина: 100 мм ширина: 35 мм Толщина: 12,5 мм установлены два расстояние от центра отверстия: 52 мм, диаметр отверстия: 3,2 мм (примечания по монтажу монтажные отверстия вокруг проводка изоляция плюс изоляционная прокладка)

Источник питания: 5 в пост. Тока-6 в/250 мА (светодиодный максимальный ток на все количество и максимальная яркость, как правило, менее 100 мА)

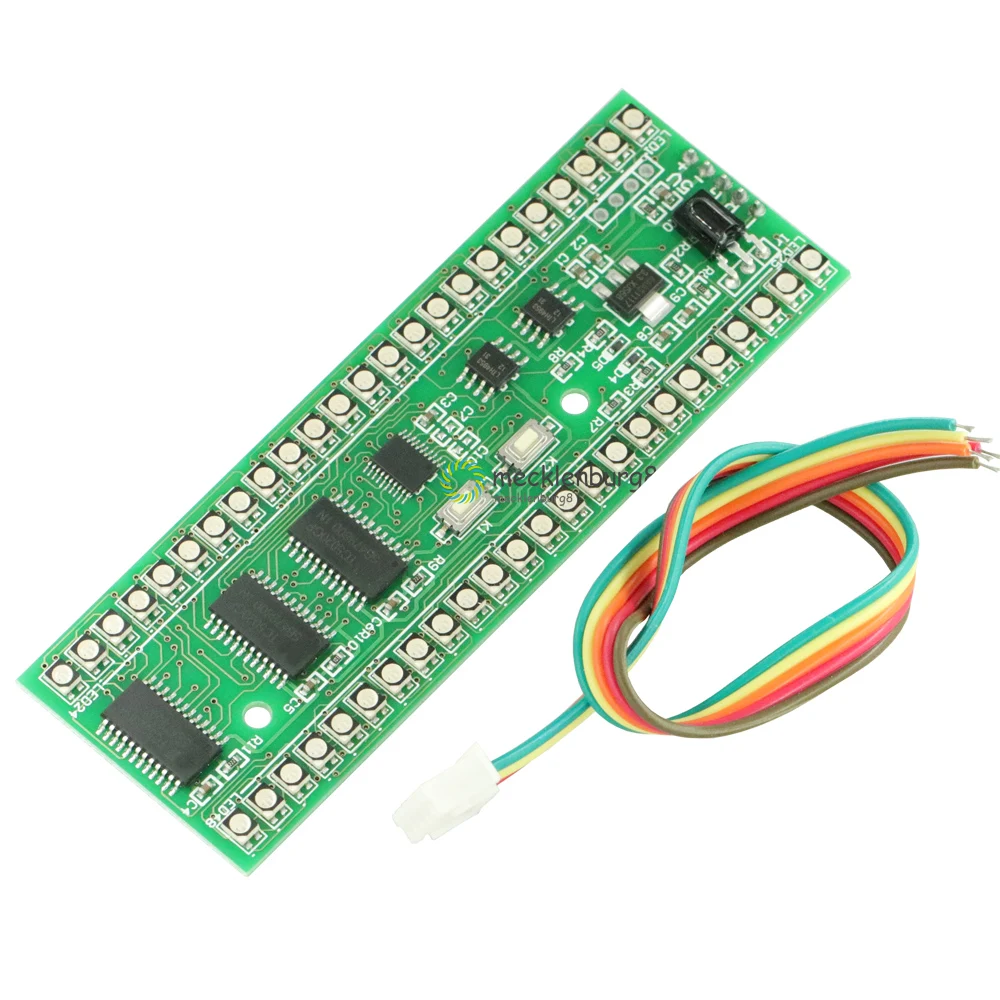

Аудиосигнал: Возьмите три линии на разъеме для наушников, соответственно, это сигнал заземления (вместе с отрицательной мощностью платы), левый звуковой канал, правый канал.

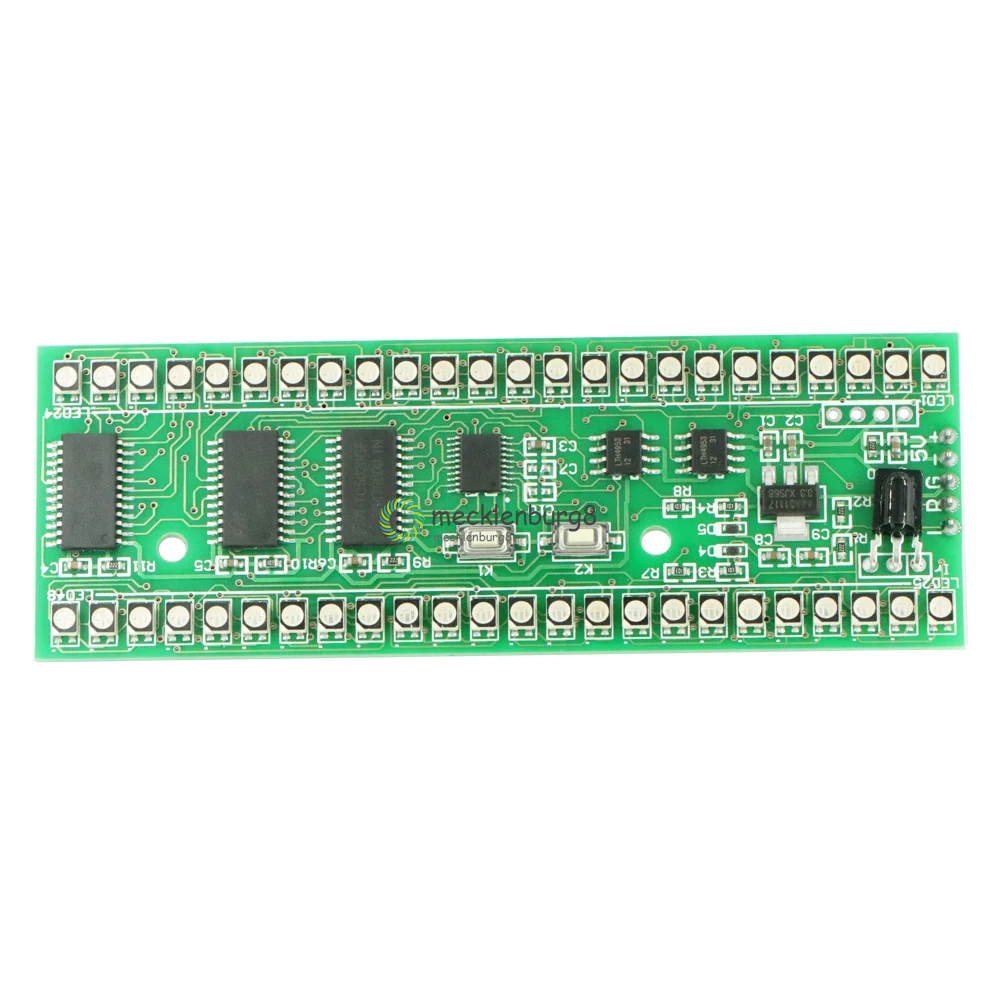

Функциональное состояние и кнопки работы: две кнопки K1 и K2, нажмите короткое нажатие и нажмите долго.
В следующем сообщении не было пояснено, что пресса длительная.
1, уровень отображения состояния: в соответствии с последние раз после питания, яркость первого, фигура, Цветовая схема и чувствительность к нормальному уровню.

В этом состоянии функция кнопки: K1/показ выбора узора нажмите по узору, узор в конце цикла с самого начала.

K1 нажмите и удерживайте кнопку нажатой, чтобы перейти в режим выбора цветовой схемы (Обратите внимание: кнопки снизу вверх с узором выбросов нажмите и удерживайте кнопку нажатой, чтобы перейти в режим инфракрасного обучения).

K2/Чувствительность выберите щелчок изменение уровня чувствительности, заказ является высочайшей чувствительностью ..... Самая низкая чувствительность> чувствительность автоматически возвращается к высочайшей чувствительности.

K2 нажмите и удерживайте, чтобы установить режим регулировки яркости.

2. Состояние регулировки яркости: в левой части 24 на ярком дисплее 8, красный, 8, зеленый, 8, синий, справа отображается яркость тока (красный), 3 шт. в соответствии с уровнем 1, toatl 8 класс

В этом состоянии функции кнопок: K1/нажмите на более высокий уровень яркости, самый высокий-яркий.

K1 длинное нажатие/уровень возврата, яркость отображения и возврат, перед входом в набор.

K2/яркости нажмите на низком уровне, что является самым низким уровнем является нижнего уровня звука из трех светодиодный светильник.

K2 нажмите и удерживайте нажатой И сохраняйте яркость набора и возвращает уровень дисплея.

3. Состояние выбора цветовой схемы: левая и правая стороны каждого светодиода все яркие светодиоды отображают текущий цвет поверх светодиодов режима (пик определяет цвет пиковой точки).
В этом состоянии функции кнопок: K1/Нажмите, чтобы показать следующую сборную цветную схему, заказ-это схема> текущий программа, последние сборные схемы> индивидуальные решения (обратите внимание, что нестандартные решения, когда Фабрика пуста, то есть черные, Необходимо определить цвет каждой точки)> сборный План 1, так что цикл.

K1 удерживайте/удерживайте, чтобы сохранить, и выберите текущее состояние отображения уровня возврата.

K2/Нажмите с K1, вместо этого выберите заказ.

K2 нажмите и удерживайте нажатой, чтобы задать настройки цвета.

4. Состояние настройки цвета на заказ: на левой и правой сторонах отображается индивидуальный цвет (не после того, как на заказ отображается полностью красный цвет), удерживайте в верхней части режима светодиоды (пик определяет цвет пиковой точки) на левой стороне нижнего конца светодиода, мигающий, сказал, что выбран текущий светодиод.

В этом состоянии функции кнопок: K1/нажмите на выбранный светодиод, двигающийся вверх, верх, самый низкий конец, переместится в другую колонку.

K1 длинное нажатие/изменение цвета на следующий, изменение порядка: красный, желтый, зеленый, синий, синий, magenta, шесть цветов, показ цикла.

K2/Нажмите на выбранный светодиод движется вниз a, дно будет перемещено в другую колонку, светодиодное освещение-одно из самых высоких.

K2 длинный, в соответствии с сохранением настоящей цветовой схемы и возвратом состояния выбора цветовой схемы.

5. Инфракрасный обучающий ключ: Укажите состояние всех огней на всех кнопках K1 и K2 нажмите на любой уровень возврата, режим отображения

Необходимо N/E/C инфракрасного пульта дистанционного управления (пульт дистанционного управления, начиная с) телеприставки, такие как пульт дистанционного управления, могут попробовать убедиться, что нет кондиционера, пульт дистанционного управления или много формата N/E/C, На самом деле, используйте четыре кнопки на пульте дистанционного управления на соответствующую плату, короткое нажатие K1 и нажмите короткое нажатие K2 и длинное в соответствии с четырьмя функциями.

Так как процесс обучения: первый-это К1 шорт в соответствии с соответствующей функцией, с пультом дистанционного управления сенсором платы (не слишком приближаясь) нажмите на кнопку, Если вы научитесь работать слева, светильник будет включаться в течение шести светодиодов и в длину K1 в соответствии с соответствующей функцией обучения, снова нажмите соответствующий K1, нажмите кнопку дистанционного управления снова, чтобы добавить 6 светодиодов в В Тот же процесс, чтобы узнать короткое нажатие K2 и длительное нажатие K2 после того, как четыре клавиши автоматически сохранят и вернутся в состояние дисплея уровня, вы можете использовать пульт дистанционного управления для управления, удобный попробовать?

Если кнопки нажатия не имеют реакции, оценка-это формат кода инфракрасного дистанционного управления, для которого не подходит, можно изменить только пульт дистанционного управления, чтобы попробовать снова.

Совет: перед отправкой мы отправим вам посылка, но если обнаружите, что светодиодный светильник поврежден, пожалуйста, сначала свяжитесь с нами! Спасибо!

Упаковка
1 шт. * 5 в RGB MCU регулируемый дисплей, двухканальный двойной 24 светодиодный индикатор уровня
