Особое напоминание:

Эта ссылка-это только антенна, в комплект не входит SMAAdapter, SMA поворотная головка и так далее.

Эта антенна SR_LPD001_V106(290M-1,1G) даSR_LPD001_V101(300Mto1G) обновленная версия, расширяющая низкую частоту, высокочастотную пропускную способность, улучшая производительность.

SR_LPD001_V106(290M-1,1G)Основные параметры:

SR_LPD001_V106(290M-1,1G) краткое введение:

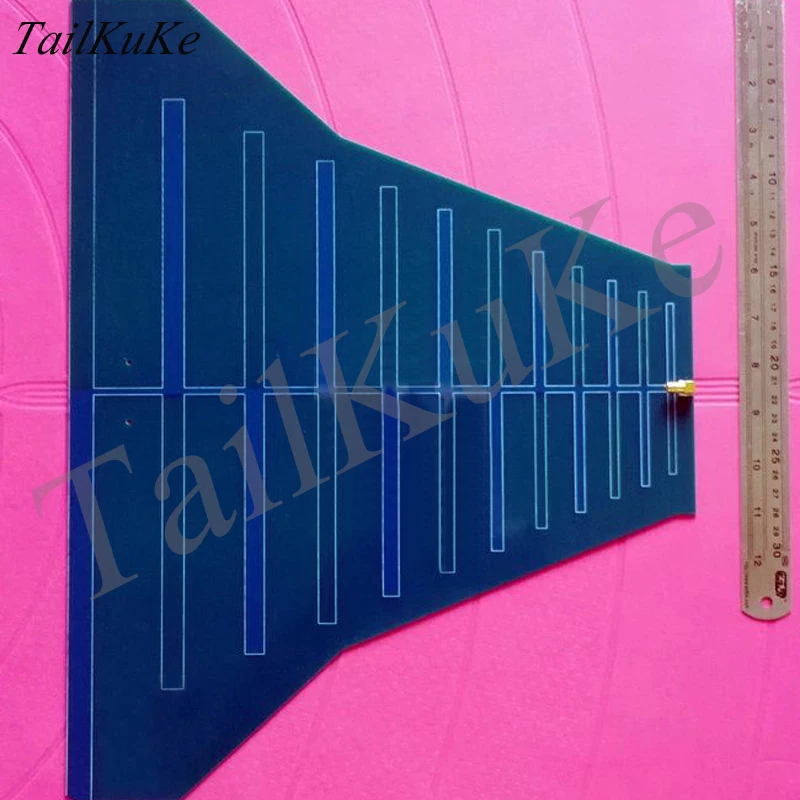

Антенна профиль:

Simulationvswrchart:

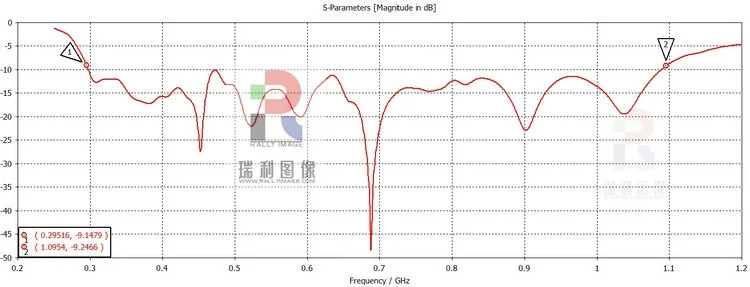

SimulationS11chart:

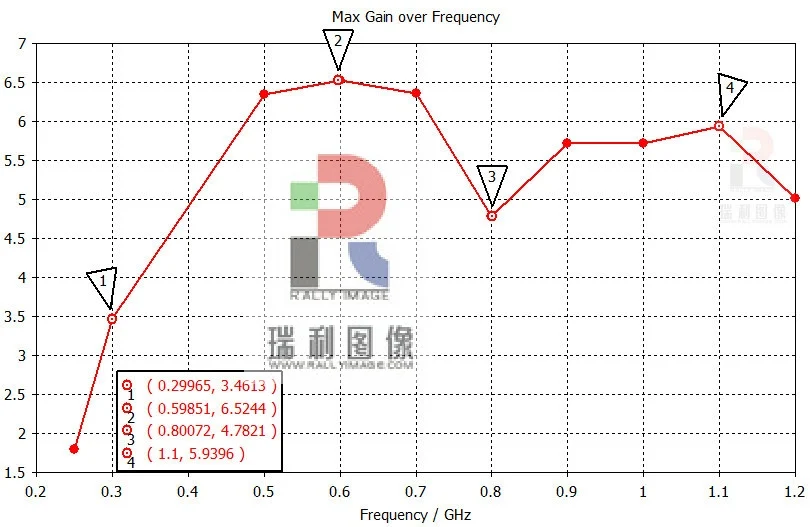

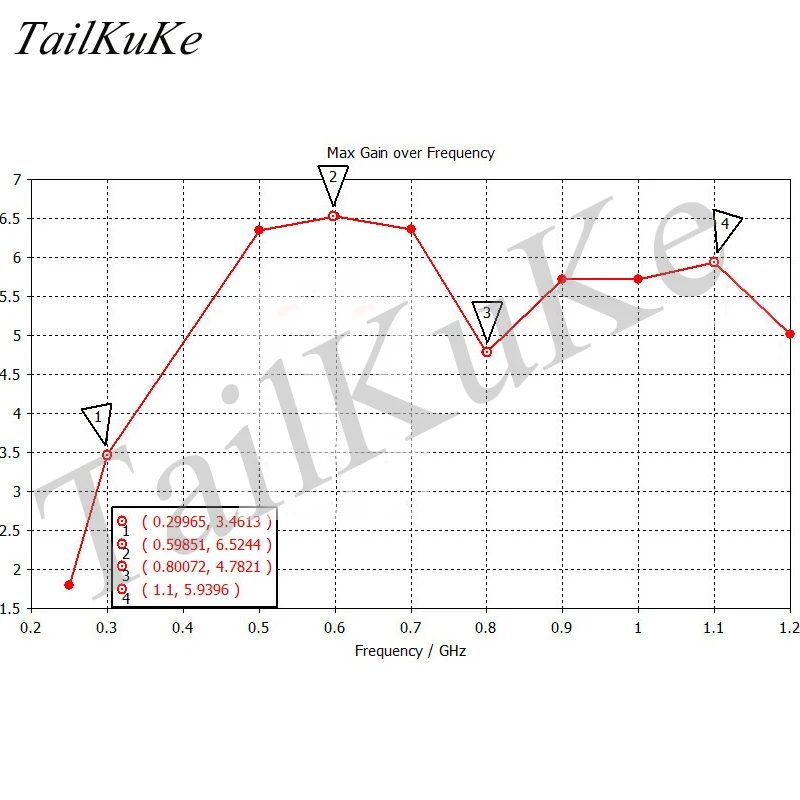

Схема моделирования, усиление, усиление антенны in3.5-6,5 dbмежду:

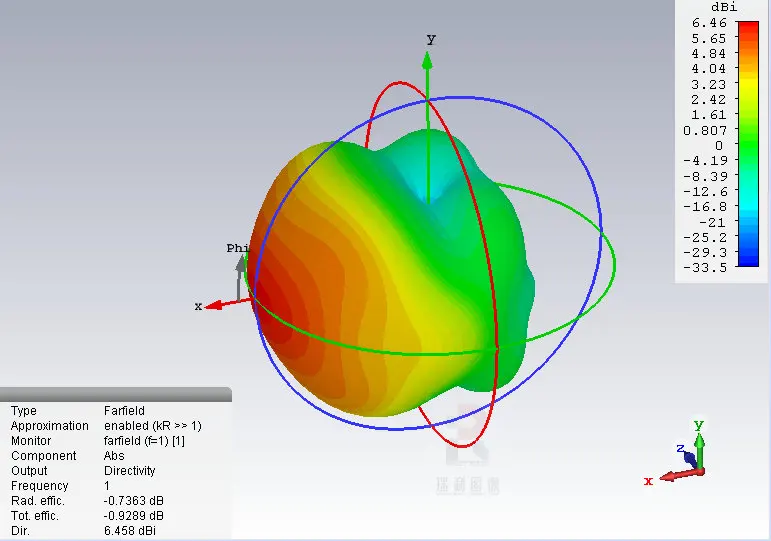

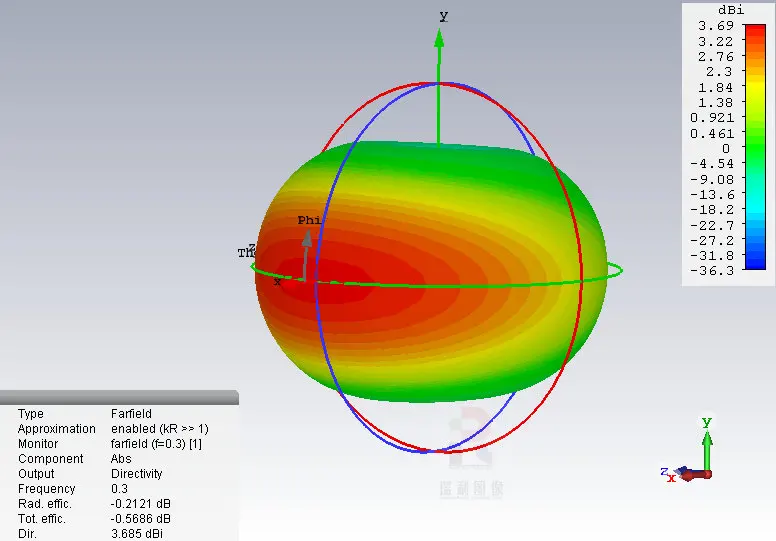

Имитационная схема, 300MHzRadiogram:

Имитационная схема, 1GHzRadiogram:

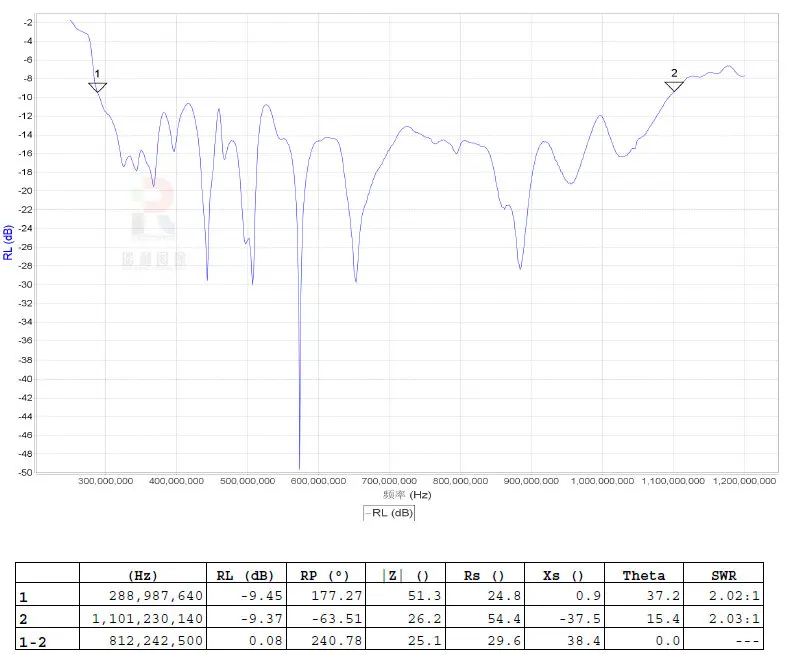

Фактические measurementS11chart:

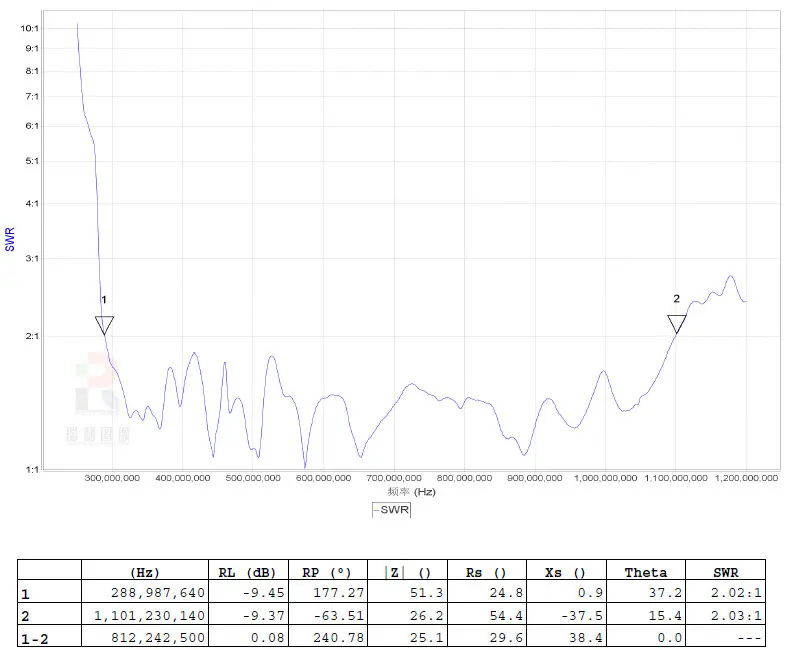

Фактические measurementvswrchart:

Применение:

DUTKeep как можно ближе к antenna1 расстояние около метра, условия ближнего поля более сложные, результаты ближнего поля не обязательно переводят результаты intoEMIFar-field во время тестирования. Если сигнал слабый, особенно in30MHz-300MHzFrequency диапазоне, может быть добавлен Высокочастотный и малошумный усилитель К выходу антенны. Я б/у antaixin. ATTENOfAT2000B(20 дБ, 30 МГц-3 ГГц), другие также могут быть использованы. 。 поскольку пропускная способность этой антенны составляет 300 МГц-1 гггч, stay30MHz-300MHzThe эффективность антенны частотного диапазона является относительно низкой, если она не обеспечивает ожидаемый эффект, замените антенну с более низкой частотой.

Будьте осторожны, если антенна не используется в течение длительного времени, пожалуйста, снимите антенну. Поместите горизонтально на рабочий стол, вы можете нажать на него несколько книг. Для предотвращения искажений антенны.

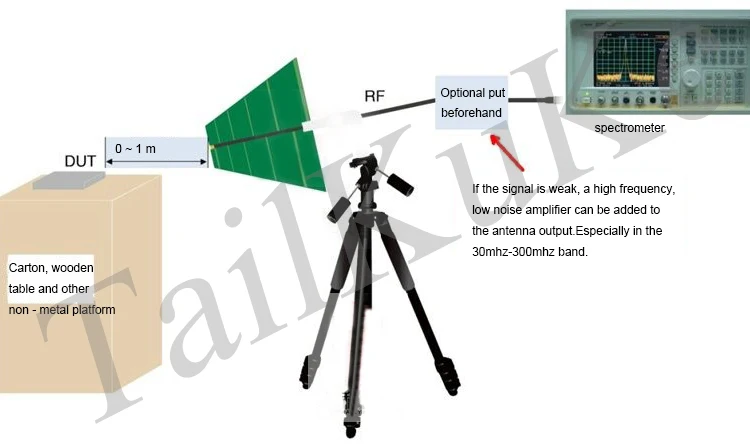

Применение эскизам:

Фактические схемы сценария использования:

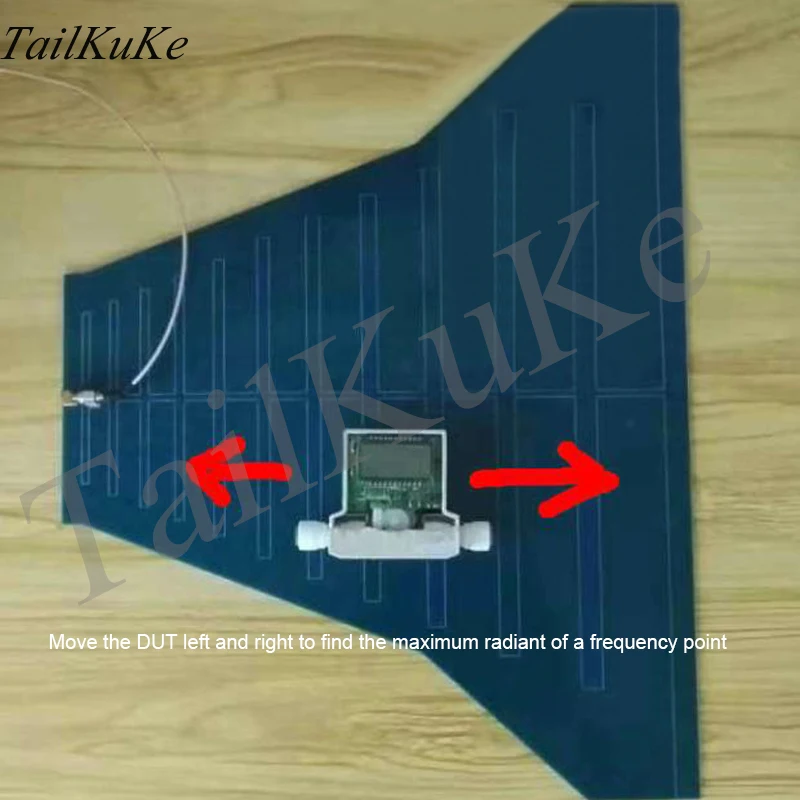

Если он меньше, он может даже поставить его на антенну, левый и правый movementDUT 、 rotateDUT, найти максимальную точку излучения в соответствующей частотной точке. (ifDUTNakedPCBplate,toDUTPut некоторые бумаги или пластика под, предотвращая медную кожу короткого замыкания от голой AntennaPCB.)

Общие проблемы:

Слабый сигнал, способы улучшения чувствительности:

1. Антенна направленная. (преимущество заключается в том, что эффект космического беспорядка может быть уменьшен.), направление angle30degree, выровняйте небольшой конец антенны.

2. Направление радиополяризации, уровень антенны, давайте попробуем вертикальное размещение.

3. Близкая антенна и дальность действия.

4. Вращается, узнайте, где большая утечка излучения.

5. Некоторые спектрометры имеют аттенюаторы на своих входных портах, аттенюатор to0 дб.

6. Частотный спектрометр экс-заводской дисплей блок является generallydBm, лучший блок установлен todBu,EMCUse во время testingdBuCompany.

7. AccessRFamplifier, преимущество заключается в усилении полезных сигналов., недостатком является то, что он также усиливает шум.

Добавить усилитель, контрастную схему без усилителя:

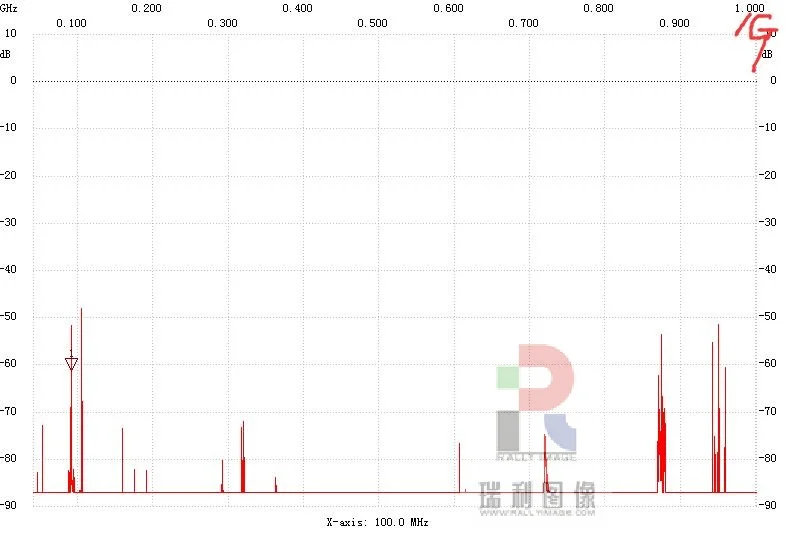

Нет усилителя, нет, DUT, также есть много электромагнитных захватов в видимой среде.

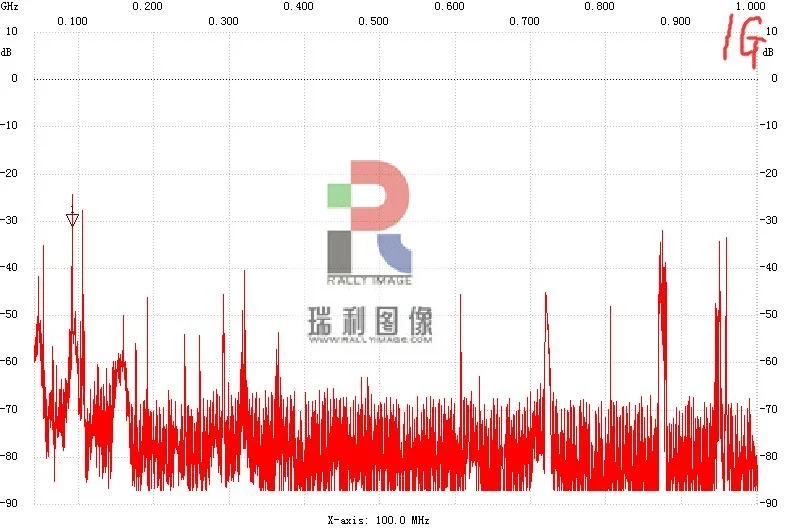

Plus20dbусилитель, сигнал был усилен., шум был усилен.

Похожие продукты
Похожие продукты

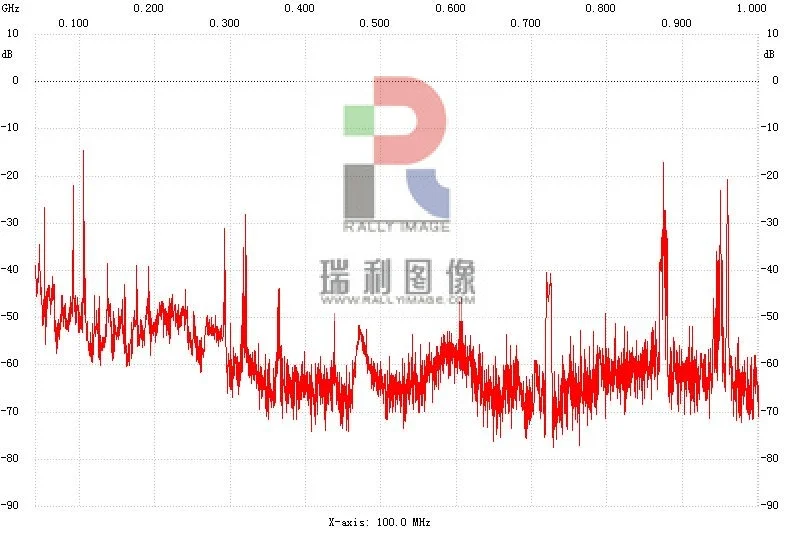

Plus32dbусилитель, исходя из ситуации, когда шум усиливается, это 32dbпроизводительность усилителя лучше.
