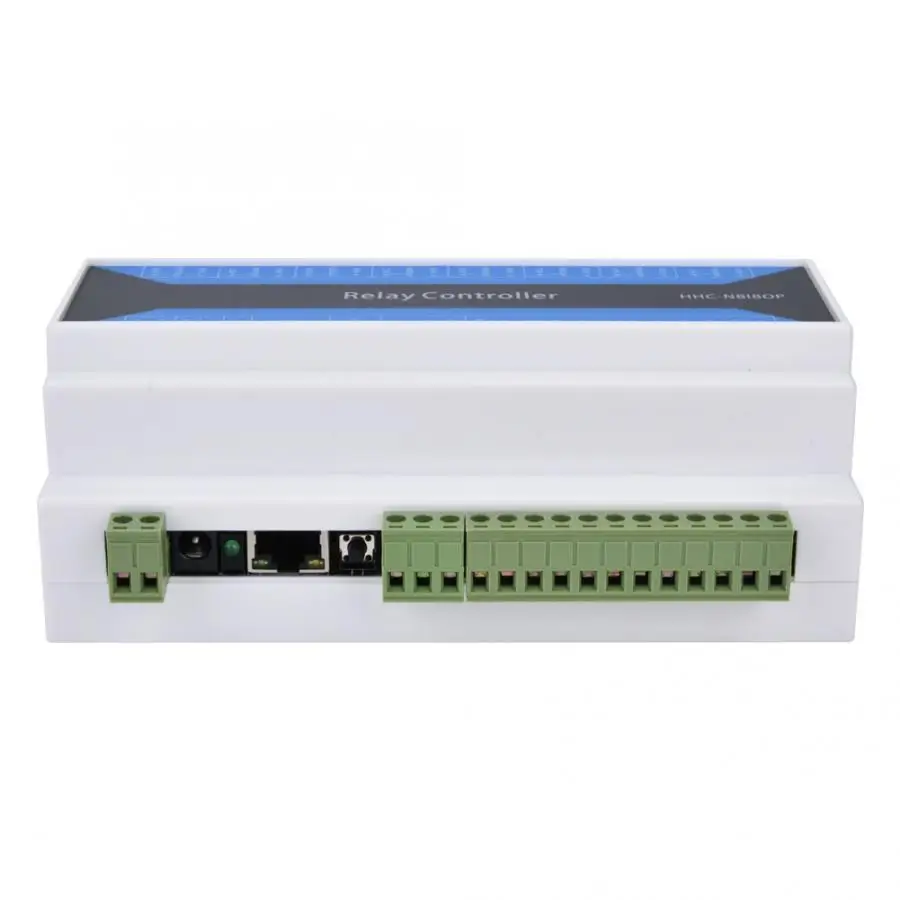

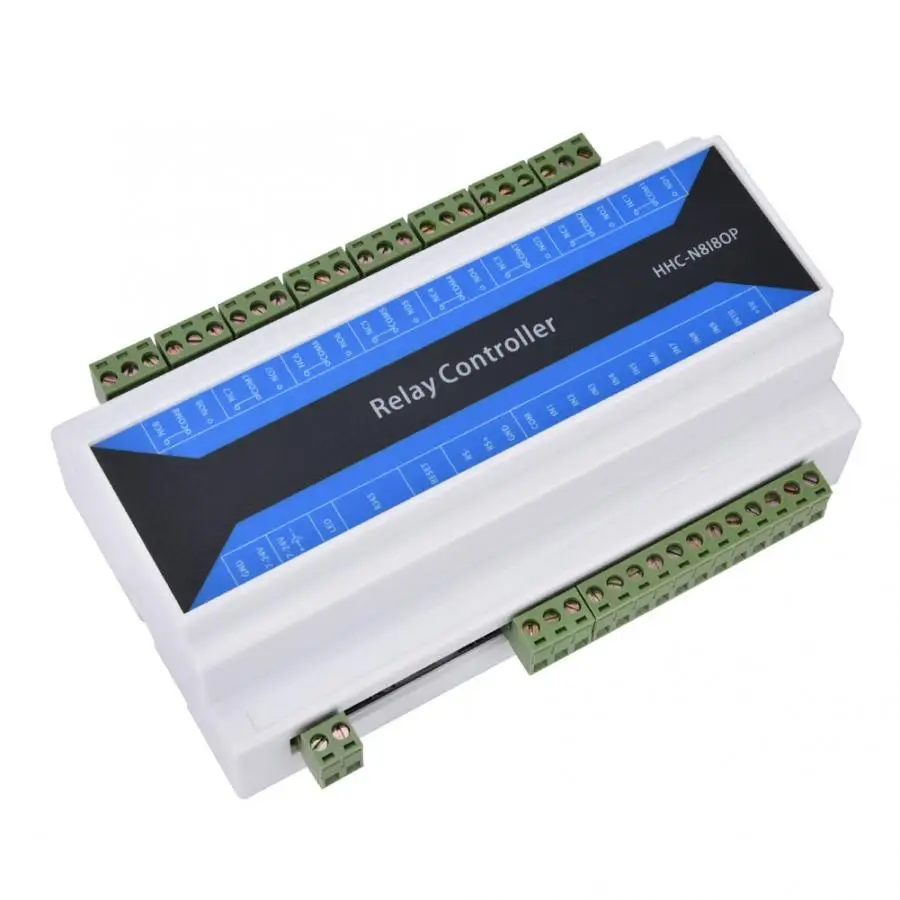

8-канальный сетевой модуль реле дистанционного Управление реле устройства Ethernet для RS485

Особенности:

Параметры:

Тип изделия: сетевое реле
Источник питания: DC7 ~ 24 В (разъем постоянного тока или клемма проводки могут быть выбраны для ввода питания.)
Коннектор питания постоянного тока Размеры: 5,5x2,1 мм/0,22 х 0.08in (внешний Диаметр внешняя поверхность без рисунка-цветная внутри Диаметр)
Диапазон рабочих температур:-40 ~ 85 ℃
Руководство пользователя:
8 независимых релейных выходов
Выход не имеет напряжения. Одиночное реле имеет Номинальный ток постоянного тока 10 А, номинальный ток переменного тока 10 А, максимальный номинальный ток переменного тока 250 В и максимальный номинальный ток постоянного тока 30 В.
10 каналов независимого ввода
IN9 означает полное открытие, после того как IN9 имеет цифровой вход, все реле подключены.
IN10 означает полное выключение. Когда IN10 имеет выход, все реле выключены.
8-Вход пользователем IN1-IN8 может быть настроен в трех различных режимов работы через параметры конфигурации инструмент, и выбирается в соответствии с «Вход режим» инструмент для настройки.
В режиме «нормальный вход» приобретается обычный входной сигнал. Чтобы получить статус ввода, на устройство отправляется команда для чтения состояния ввода.
Режим «триггерное реле», после того, как этот режим имеет вход, соответствующее состояние реле изменяется, и управление IN1-IN8 соответствует реле 1-8.
Режим активной загрузки, который активно посылает статус входного сигнала в сеть, подключенную к устройству, когда происходит изменение входного сигнала.
Устройство имеет интерфейс RS485. Его можно контролировать с помощью оборудования RS485 от других производителей. Может реализовывать прозрачную передачу данных сети к данным RS485, скорость передачи данных 300-115200 может быть настроена. При использовании паритета, бит данных должен быть настроен на 9 бит, и Параметры последовательного порта настроены через инструмент конфигурации.
Устройство имеет функцию энергосбережения, что экономит состояния реле и может быть настроен через инструмент для настройки.
Сброс конфигурации. Позиция сброса этикетки-это Заводская кнопка сброса.
Рабочий режим введение
Рабочий режим настроен с предоставленным программным обеспечением конфигурации.
1, TCP сервер
В этом режиме устройство может быть подключено только через TCP клиент и поддерживает подключение 10 TCP клиентов.
2, Клиент TCP
В этом режиме устройство активно подключается к TCP серверу (Удаленный IP и удаленный номер порта-это параметры подключения устройства). Можно подключить только один сервер.
3, UDP сервер
В этом режиме поддерживается любая связь UDP.
4, клиент UDP
В этом режиме поддерживается только связь UDP для удаленного IP и удаленного номера порта (настройки программного обеспечения конфигурации).
5, DNS имя домена
В этом режиме устройство подключается к TCP серверу (порт является удаленным портом), который связывает имя домена с TCP клиентом.

Командной интерпретации
Вышеуказанные команды отправляются и получаются персонажами. Нет возврата каретки после команды, не за его пределами. Чтобы быть шестигранным, вам нужно проверить таблицу кодов ASCII, чтобы преобразовать себя.

Получите имя устройства
Отправка: название
Возврат: имя = "HHC-N8I8OP"
HHC-N8I8OP является именем устройства и может быть настроен с помощью инструмента конфигурации.

Управляйте первым реле
Отправка: on1
Возврат: on1
Выключите первое реле
Отправка: off1
Возврат: off1
Командный формат включен и выключен, за которым следует релейный канал, и управление 2-8 такое же, как и выше.

Управление все реле
Отправка: all00000011
Возврат: relay00000011
Все это для управления всеми релейными командами, последние 8 каналов управления, 1 означает вытягивание, 0 означает ослабление вышеуказанной команды, чтобы указать, что первая дорога соединена со второй дорогой, И третья дорога выпущена. После этого инструкция выполняется, он вернется в состояние реле. Информация о состоянии реле такая же, как информация, возвращенная командой read.

Управление с задержкой
Например, если вы хотите получить реле, а затем отпустить его в течение 2 секунд, вы можете отправить следующую команду.
Отправка: on1:02
Возврат: on1
Вышеуказанная Команда указывает, что реле выпущено через 2 секунды pull-in, on1: указывает реле, которое нужно контролировать, а затем время задержки, максимум 99 секунд, например, on2:12 означает, что второе реле выпущено через 12 секунд pull-in. Другие элементы управления 2-8 такие же, как и выше.

Читайте состояние реле
Отправка: читать
Возврат: relay00000001 (представляет собой статус 8-канальный видеорегистратор реле, 1 означает, что реле закрыто, 0 означает, что в том случае, если устройство будет выпущен, указанные выше свидетельствует о том, что во-первых реле закрыто, И реле 2-8 выпущено)

Чтение переключатель
Отправка: вход
Возврат: input00000001
Вход с последующим 00000001, 1 означает, что есть цифровой Вход, 0 означает, что нет переключения Вход с указанием Вход состояния 8-канальный видеорегистратор переключатель, вышеуказанная команда показывает, что первая схема имеет цифровой вход, а вторая не имеет цифрового входа. Переключатель 9th и 10th используется для управления полным открытием и закрытием реле и не может быть прочитана. Вход настроен в режиме «Активная Загрузка», и вышеуказанная информация о возврате автоматически отправляется при изменении входного сигнала переключателя.

Высокая скорость связи
Высокоскоростная связь, компьютер не должен ждать, пока устройство отправит данные, и устройство может справиться с этим. Работает под TCP-серверами, устройство поддерживает 10 TCP клиентов, чтобы непрерывно отправлять данные. Микросхема сети, которая не является интерфейсом последовательного порта, такой как чип, такой как ENC28J60 или W5500, сопоставима с истинным сетевым портом 100 м.

Посылка список:
